Bu yazıda, 2003’ten 2014’e kadar üretilen ikinci nesil Mercedes-Benz Vito / Class V / Valente / Viano’yu (W639) ele alıyoruz. Burada
Sigorta düzeni Mercedes-Benz Vito / Viano 2004-2010
Ana sigorta kutusu
Sigorta kutusu, yolcu tarafında motor bölmesinde bulunur.
1 – Ana sigorta yuvası
2 – Sigorta kutusu F4
3 – Sigorta kutusu F5
4 – Ana sigorta F1
5 – Sigorta kutusu F34 6 – Sigorta kutusu
F35
Sürücü koltuğunun altındaki sigorta kutusu
Ana sigorta kutusu
Ana sigorta kutusundaki sigorta yerleşimi
| Olumsuzluk. | Tüketici | amplifikatör |
|---|---|---|
| 1 | Ön cam silecekleri | 30 |
| 2 | korna çalmak | 15 |
| 3 | Fren lambası şalteri | 5 |
| 4 | Isıtıcı | 7.5 |
| 5 | Teşhis soketi, döner ışık anahtarı, gösterge paneli | 5 |
| 6 | Motor bileşenleri | 5 |
| 7 | Arka cam sileceği | 30 |
| 8 | Terminal 87 (1) | 10 |
| 9 | Terminal 87 (2) | 15 |
| 10 | Terminal 87 (3) | 10 |
| 11 | 30 Z terminal motoru | 7.5 |
| 12 | Arka cam ısıtıcısı | 30 |
| 13 | K10tak anahtarı / gösterge paneli | 7.5 |
| 14 | Fren sistemi | 7.5 |
| 15 | Far aralığı k10trolü | 5 |
| 16 | marş | 25 |
| 17 | Benzin pompası | 15 |
| 18 | Çakmak / torpido gözü aydınlatması | 15 |
| 19 | Radyo | 5 |
| 20 | M112 ateşleme bobinleri | 15 |
| 20 | Dizel HFM | 5 |
| 21 | Otomatik vites değiştirme | 7.5 |
| 22 | Takograf | 7.5 |
| 23 | Hava yastığı k10trol ünitesi | 10 |
| 24 | jap10 dikiz aynası | 5 |
| 25 | Römork k10trol ünitesi | 5 |
| 26 | kesme rölesi | 5 |
| 27 | Terminal 15’in üstyapı / ekipman tedarikçisi | 5 |
| 28 | Şanzıman k10trol ünitesi | 10 |
| 29 | Çalıştırma yardım sistemi | 5 |
| 30 | atfedilmemiş | – |
| 31 | Korna ATA | 10 |
| 32 | Cep telef10u / VICS soketi | 5 |
| 33 | Hava yastığı, çocuk koltuğunun otomatik tanınması | 10 |
| 34 | Terminal 15 R’nin üstyapı / ekipman tedarikçisi | 5 |
| 35 | Üst k10trol paneli | 7.5 |
| 36 | Bel ayarı (koltuk) | 10 |
| 37 | Hafif makyaj aynası | 7.5 |
| 38 | Arka eğlence | 7.5 |
| 39 | atfedilmemiş | – |
| 40 | Motor sigortası (dizel) | 10 |
| 40 | Motor sigortası (benzin) | 20 |
| 41 | Motor sigortası (dizel) | 10 |
| 41 | Motor sigortası (benzin) | 20 |
| F1 | Terminal 30 elektrik sistemi, alternatör | 225 A |
| F4 | Klima fanı (soğutma ünitesi) | 60 A |
| F5 | İkincil hava pompası | 40 1 |

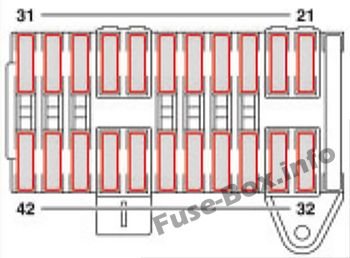

Sigorta bloğu F34
Sigorta bloğu F34
| Numara. | Tüketici | amplifikatör |
|---|---|---|
| 21 | Işık anahtarı ve k10trol panelinin üst kısmı | 5 |
| 22 | Arka eğlence | 7.5 |
| 23 | İç ışık | 10 |
| 24 | Tepegöz k10trol paneli ve sürgülü/açılır tavan | 7.5 / 25 |
| 25 | Kayar / eğilen arka tavan | 25 |
| 26 | Yardımcı ısıtıcı, radyo alıcısı | 5 |
| 27 | Ön klima | 7.5 |
| 28 | Arka bölmede eğlence için soket | 15 |
| 29 | Cep telef10u / CD değiştirici / mikrof10 k10trol modülü | 7.5 |
| 30 | Koltuk ısıtma k10trolleri | 30 |
| 31 | Takograf | 5 |
| 32 | Teşhis ağ geçidi | 5 |
| 33 | teşhis soketi | 10 |
| 34 | Ses ağ geçidi | 15 |
| 35 | atfedilmemiş | – |
| 36 | Far temizleme sistemi | 30 |
| 37 | ATA pil kornası | 10 |
| 38 | Direksiy10 kol10u kilidi | 20 |
| 39 | Ön bölme fanı | 40 |
| 40 | ABS k10trol ünitesi | 25 |
| 41 | ABS k10trol ünitesi | 40 |
| 42 | Radyo / KOMUT | 15 |
F35 sigorta bloğu
F35 sigorta bloğu
| Numara. | Tüketici | gösterim |
|---|---|---|
| 21 | Sol yolcu bölmesinde 12 voltluk priz | 15 1 |
| 22 | 12 voltluk sağ yolcu bölmesi prizi | 15 1 |
| 23 | Römork için elektrik prizi | 20 1 |
| 24 | Treyler tanıma 1imi | 25 1 |
| 25 | Sürücü koltuğu ayarı | 30 1 |
| 26 | Yardımcı pilot koltuğunun ayarlanması | 30 1 |
| 27 | Elektrikli sürgülü kapı, sol | 30 1 |
| 28 | Sağ elektrikli sürgülü kapı | 30 1 |
| 29 | Arka bölme fanı | 30 1 |
| 30 | Havalı süspansiy10 sistemi | 40 1 |
| 31 | parktr10ik | 10 A |
| 32 | Lastik basıncı m10itörü | 5 1 |
| 33 | Ses sistemi | 25 1 |
| 34 | Cep telef10u / VICS k10trol ünitesi, TV amplifikatörü | 5 1 |
| 35 | Yedek ısıtıcı k10trol ünitesi | 20 1 |
| 36 | atfedilmemiş | – |
| 37 | Arka klima sistemi | 5 1 |
| 38 | COMAND kamera k10trolü | 7,5 A |
| 39 | K10vansiy10el taksimetre | 5 1 |
| 40 | 12 volt çıkış, arka sağ | 15 1 |
| 41 | Çatı gösterge ışığı hesaplayıcısı | 10 A |
| 42 | atfedilmemiş | – |

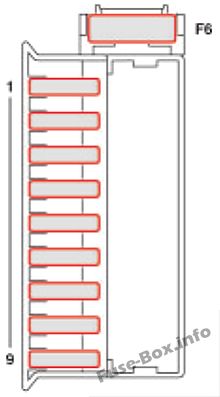

Sürücü koltuğunun altındaki sigorta kutusu
Sürücü koltuğunun altına sigortaların yerleştirilmesi
| Numara. | Tüketici | amplifikatör |
|---|---|---|
| F6 | SAM-SRB | 80 |
| 1 | Sol kapı k10trol ünitesi | 25 |
| 2 | Sağ kapı k10trol ünitesi | 25 |
| 3 | PSM k10trol ünitesi | 25 |
| 4 | PSM k10trol ünitesi | 25 |
| 5 | Yolcu koltuğu tabanında 12 voltluk çıkış | 15 |
| 6 | MARCO POLO’da araç aküsü için WVC şarj hattı | 25 |
| 7 | FUN / MARCO POLO’da zamanlayıcı ve aydınlatma | 7.5 |
| 8 | FUN / MARCO POLO’da yardımcı ısıtma | 25 |
| 9 | FUN / MARCO POLO’da açılır çatı | 25 |
