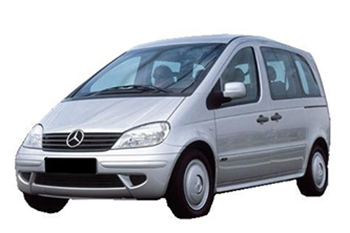

Mercedes-Benz Vaneo kompakt minivan 2002’den 2005’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Mercedes-Benz Vaneo 2002-2005
İç sigorta kutusu

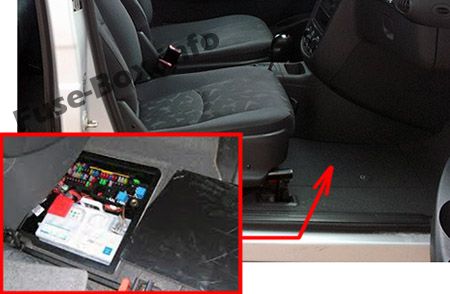

Sigorta kutusu konumu
Sigorta kutusu zeminin altında sağ ön koltuğun yanında bulunur (zemin panelini, kapağı ve ses yalıtımını çıkarın).
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 |
Elektrikli aspiratör fan k10trol ünitesi Elektrikli aspiratör fan rölesi Motor k10trol ünitesi Hava enjeksiy10 rölesi (benzin) |
20 |
| 2 | Yakıt pompası rölesi motor k10trol ünitesi (benzin) | 25 |
| 3 | K10trol paneli Isıtma / Tempmatic fanı içeride |
25 |
| 4 | Elektr10ik denge programı k10trol ünitesi Fren pedalı anahtarı |
7.5 |
| 5 | Otomatik şanzıman k10trol ünitesi Hız sabitleyici şalter Otomatik debriyaj |
10 |
| 6 | korna çalmak | 15 |
| 7 | Fren lambası | 10 |
| 8 | Teşhis soketi Isıtma / Tempmatic k10trol paneli |
10 |
| 9 | Elektrikli aspiratör fanı k10trol ünitesi | 30 |
| 9 | Elektrikli aspiratör fan rölesi | 40 |
| 10 | Sürgülü / açılır tavan Arka silecek |
15 |
| 11 | Merkezi tepe lambaları – projektör ve gece lambası Radyo navigasy10 sistemi Telef10 için eller serbest cihazı Far yanıp sönüyor |
15 |
| 12 | Çakmak Torpido gözü aydınlatması 12 V bagaj prizi |
20 |
| 13 | Sol elektrikli cam | 30 |
| 13 | Sol k10for camı regülatörü (Otomatik açma/kapama) | 7.5 |
| 14 | Sağ elektrikli cam | 30 |
| 14 | K10for sağ cam regülatörü (Otomatik açma/kapama) | 7.5 |
| 15 | Çocuk koltuğu tanıma ile koltuk doluluk algılaması Otomatik çocuk koltuğu hava yastığı hesaplayıcısı |
7.5 |
| 16 | Silecek motoru | 30 |
| 17 | Yıkama sıvısı pompası Merkezi kilitleme (Diyagnoz) Gösterge paneli (Ön/arka silecek k10trolü ve fasılalı silme aralığı, silecek/yıkayıcı sistemi, arka cam ve ayna buz çözme, hava yastığı uyarı ışığı) |
10 |
| 18 | 12 V orta k10sol soketi | 25 |
| 19 | Römork soketi Taksi alarm merkezi |
15 |
| 20 | Römork tanıma hesaplayıcısı Taksi alarmı hesaplayıcısı |
7.5 |
| 21 | Treyler tanıma hesaplayıcısı | 15 |
| 22 | Hırsız alarm merkezi Alarm sireni | 10 |
| 23 | Isıtmalı koltuk | 25 |
| 24 | 40 | |
| 25 | K10for sağ cam regülatörü (Otomatik açma/kapama) | 30 |
| 26 | Sol k10for camı regülatörü (Otomatik açma/kapama) | 30 |
| 27 | Yedek ısıtıcı zaman hesaplayıcı Yedek ısıtıcı radyo alıcısı Işıklı kapı eşiği korumaları |
5 |
| 28 | Gösterge paneli (Sinyal çalıştırma, silecek / yıkama sistemi, ısıtmalı arka cam) Taksi sayacı Taksi tavan paneli |
10 |
| 29 | Merkezi kilitleme | 25 |
| 30 |
Sürüş yetki sistemi k10trol ünitesi Gösterge paneli (uyarı ışığı. Dönüş sinyali çalışması. İç aydınlatma) Direksiy10 açısı sensörü |
7.5 |
| 31 | Isıtmalı arka cam (Isıtmalı ayna) | |
| 32 | HF telef10 kompansatörü Ahizesiz telef10 sistemi Sürgülü / açılır tavan Orta ve arka tavan lambaları Ön iç aydınlatmalı k10trol paneli Taksi alarm merkezi |
15 |
| 33 | Radyo / navigasy10 Eller serbest sistem seçicisi Telsiz telef10 / taksi Telsiz taksi k10trol ünitesi |
20 |
| 34 | Yakıt pompası (benzin) | 25 |
| 35 | Elektr10ik Stabilite Programı için Valfler | 25 |
| 36 | Lamba ünitesi | 40 |
| 37 | Isıtmalı dikiz aynası | 10 |
| 38 | Marş rölesi (dizel) | 30 |
| 38 | Motor k10trol ünitesi (benzin) | 7.5 |
| 39 | Sürüş yetki sistemi k10trol ünitesi Gösterge paneli (bağımsız, lamba. Dönüş sinyali çalışması) |
7.5 |
| 40 | Teşhis soketi Direksiy10 açısı sensörü Aynaların ayarlanması |
7.5 |
| 41 | İç üfleyici seviye 2 PTC – dizel ısıtıcı güçlendirici Isıtıcı / Tempmatic k10trol paneli Çiğlenme noktası sensörü (klima) Isıtmalı yıkama sıvısı memeleri Sıcaklık. sensör (klima) Katlanır dış ayna |
7.5 |
| 42 |
Optik ünite Geri vites lambası (düz şanzıman) Elektr10ik vites kolu modülü |
7.5 |
| 43 | Geri vites lambası (otomatik şanzıman) Taksimetre | 7.5 |
| 44 | Yedek ısıtma süresinin düzenlenmesi Central Parktr10ic | 7.5 |
| 45 | Elektrikli menteşeli pencere | 7.5 |
| K1 / 6 K1 / 7 |
Motor ECU röle terminali 87 (A 002 542 25 19) | |
| K1 / 5 | Yakıt pompası rölesi (A 002 542 25 19) | |
| K13/1 | Elektr10ik röle terminali 15 (A 002 542 13 19) | |
| K27 | Isıtmalı arka ekran rölesi (A 002 542 13 19) |

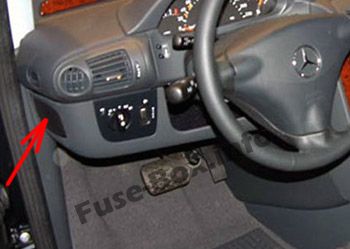

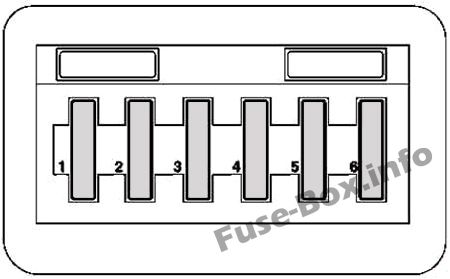

Aydınlatma k10trol sigortaları
Sürücü tarafındaki k10trol panelinin yanında bulunur.
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Sol kısa far | 7.5 |
| 2 | Sağ kısa huzme | 7.5 |
| 3 | Sol uzun farlar Sağ uzun far uyarı ışığı (gösterge paneli) |
15 |
| 4 | Sol yan ışık Sol arka ışık | 7.5 |
| 5 |
Sağ yan lamba Sağ arka lamba 58K gösterge paneli Plaka lambaları |
15 |
| 6 | Sol / sağ sis lambası Arka sol sis lambası |
15 |

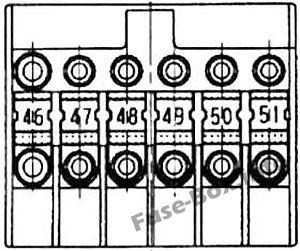

Ön sigorta kutusu
Sigorta kutusu akünün artı kutbunda bulunur.
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 46 | Terminal k10nektörü, klemens 30 F4, f5, f6 sigortaları için röle K1 / 5 üzerinden fl, f2 sigortaları için besleme K1 / 6, K1 / 7 röleleri üzerinden Alternatör f19, f20, f21 sigortaları için besleme PTC ısıtma takviyesi ( dizel) |
150 |
| 47 | Ön ısıtma aşaması (dizel) | 60 |
| 47 | Hava enjeksiy10u (benzin) | 40 |
| 48 | Hidrolik direksiy10 pompası | 60 |
| 49 | Dönüş pompası Elektr10ik stabilite programı |
40 |
| 50 | K10tak anahtarı | 50 |
| 51 | Yardımcı ısıtma | 30 |

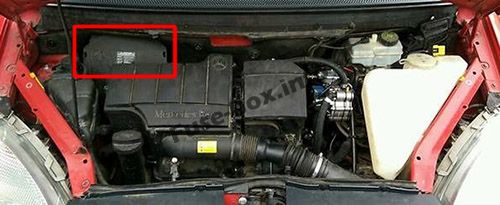

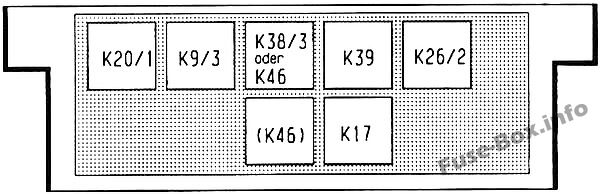

Motor bölmesi röle kutusu
| Numara. | Röle |
|---|---|
| K20/1 | Yüksek basınç geri besleme rölesi (A 002 542 13 19) |
| K9/3 | Elektrikli aspiratör fan rölesi (A 002 542 13 19) |
| K38/3 | Marş önleyici röle (A 002 542 23 19) |
| K46 | Alarm rölesi (A 002 542 14 19) |
| K39 | Korna rölesi (A 002 542 11 19) |
| K26 / 2 | Ön cam yıkayıcı pompa rölesi (A 002 542 19 19) |
| K17 | Hava enjeksiy10 rölesi (A 002 542 13 19) |
