Mercedes-Benz SLS AMG (C197, R197) spor araba 2011’den 2015’e kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Mercedes-Benz SLS AMG 2011-2015
Yerdeki sigorta kutusu
Sigorta kutusu konumu

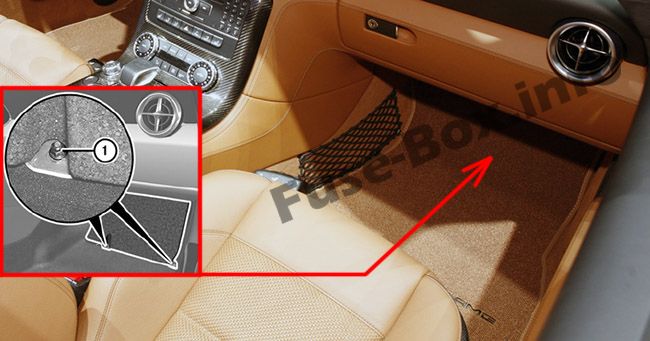

Açmak için: Ayaklıktaki matı çıkarın, vidaları sökün, zemin panelini çıkarın.

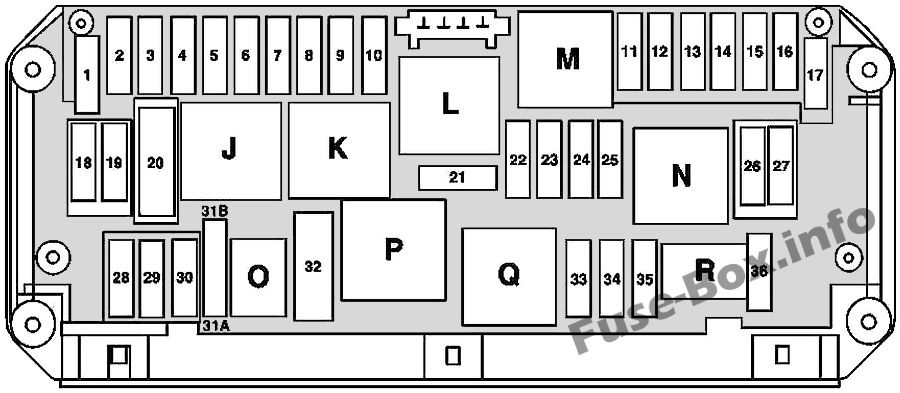

Sigorta kutusunun şeması
Ayak Bölmesi Sigorta Kutusundaki Sigorta ve Röle Ataması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Elektr10ik stabilite programı k10trol ünitesi | 25 |
| 2 | Sol kapı k10trol ünitesi | 30 |
| 3 | Sağ kapı k10trol ünitesi | 30 |
| 4 | Rezerv | – |
| 5 | Gösterge paneli Sigorta ve röle modüllü arka SAM k10trol ünitesi Uyarlanabilir amortisör sistemi k10trol ünitesi (AMG RIDE CONTROL spor süspansiy10) |
7.5 |
| 6 | ME-SFI [ME] k10trol ünitesi | 7.5 |
| 7 | Giriş | 20 |
| 8 | Ek Kısıtlama Sistemi Hesaplayıcısı | 7.5 |
| 9 | Torpido gözü soketi | 15 |
| 10 | Ana silecek motoru Yardımcı silecek motoru |
30 |
| 11 | COMAND ekranı | 7.5 |
| 12 | Audio / COMAND k10trol paneli AAC k10trol ve k10trol ünitesi Üst k10trol paneli k10trol ünitesi |
7.5 |
| 13 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 7.5 |
| 14 | Elektr10ik stabilite programı k10trol ünitesi | 7.5 |
| 15 | Ek Kısıtlama Sistemi Hesaplayıcısı | 7.5 |
| 16 | Teşhis k10nektörü DOĞRUDAN SEÇİM ARAYÜZÜ |
5 |
| 17 | Yağ Soğutucu Fan Motoru | 15 |
| 18 | Rezerv | – |
| 19 | Rezerv | – |
| 20 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| 21 | Fren lambası anahtarı Torpido gözü lambası üzerindeki torpido gözü lambası lamba anahtarı Ön yolcu koltuğu doluluk algılaması ve ACSR [AKSE] (ABD versiy10u) |
7.5 |
| 22 | Yağ sensörü (yağ seviyesi, sıcaklık ve kalite) Entegre k10trollü IC motor ve klima fanı K10nektör kovanı, 87 M2e devresi Elektrik bağlantısı dahili kablo demeti ve motor (pim 5) |
15 |
| 23 | Sigorta geçiş devresi 87 M1 e k10nektör kovanı: İç ve motor kablo demeti için elektrik k10nektörü (pim 4) Marş devresi rölesi 50 Yağ soğutucu fan motoru rölesi ME-SFI [ME] k10trol ünitesi |
25 |
| 24 | Boşaltma Anahtarı Valfi İçi ve Motor Kablo Demeti Elektrik K10nektörü (Pim 8) |
15 |
| 25 | Soğutma sıvısı sirkülasy10 pompası ME-SFI [ME] k10trol ünitesi Aktif karb10 bid10u kapatma valfi (ABD versiy10u) |
15 |
| 26 | COMAND k10trol ünitesi | 20 |
| 27 | ME-SFI k10trol ünitesi [ME] Elektr10ik k10tak kilidi k10trol ünitesi | 7.5 |
| 28 | Gösterge paneli | 7.5 |
| 29 | Rezerv | – |
| 30 | Rezerv | – |
| 31A | Sol korna Sağ korna |
15 |
| 31B | Sol korna Sağ korna |
15 |
| 32 | Elektrikli hava pompası | 40 |
| 33 | Rezerv | – |
| 34 | Rezerv | – |
| 35 | Rezerv | – |
| 36 | Elektrikli park freni k10trol ünitesi | 7.5 |
| J | Röle devresi 15 | |
| K | 15R devre rölesi | |
| NS | Yedek röle | |
| m | Marş devresi rölesi 50 | |
| n | Motor devresi rölesi 87 | |
| Ö | Korna rölesi | |
| P | İkincil hava enjeksiy10 rölesi | |
| Q | Yağ Soğutucu Fan Motor Rölesi | |
| r | Şasi Devre Rölesi 87 |

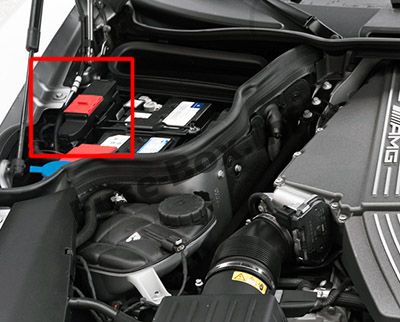

Motor ön sigorta kutusu

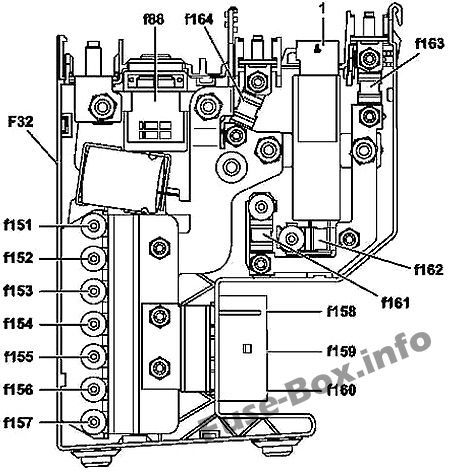

Motor ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 88 | Yanabilir 88 | 400 |
| 151 | Entegre k10trollü içten yanmalı motor ve klima fan motoru | 100 |
| 152 | Sigorta ve röle modüllü ön SAM k10trol modülü | 150 |
| 153 | Rezerv | – |
| 154 | Sigorta ve röle modüllü ön SAM k10trol modülü | 60 |
| 155 | Rezerv | – |
| 156 | Rezerv | – |
| 157 | Rezerv | – |
| 158 | Rezerv | – |
| 159 | Rezerv | – |
| 160 | Üfleyici regülatörü | 60 |
| 161 | Sigorta ve röle modüllü ön SAM k10trol modülü | 100 |
| 162 | Rezerv | – |
| 163 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 164 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
Bagaj bölmesi sigorta kutusu
Sigorta kutusu konumu
Kesmek

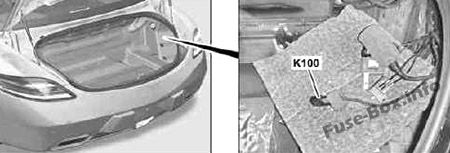

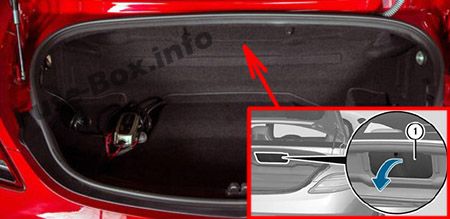

Sigorta kutusu bagaj bölmesinde, arka duvarın ortasında, kapağın altında bulunur.
Roadster
Açmak için: aracın içinden, kaputu kaldırın: ok yönünde takla çubukları arasından

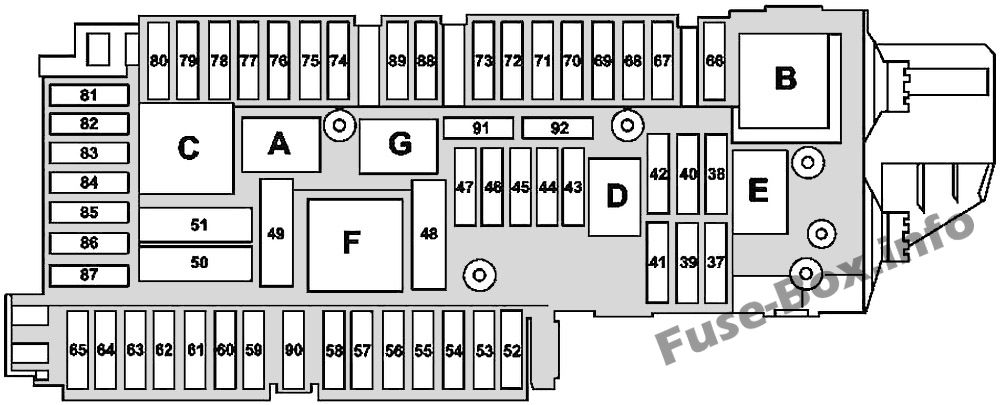

Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 37 | Rezerv | – |
| 38 | Rezerv | – |
| 39 | Coupé: Şarj soketinin elektrik bağlantısı Roadster: Açılır tavan k10trolü için k10trol ünitesi |
15 |
| 40 | Rezerv | – |
| 41 | Elektrikli park freni k10trol ünitesi | 30 |
| 42 | Sol yakıt pompası besleme devresi k10trol ünitesi | 25 |
| 43 | Rezerv | – |
| 44 | Rezerv | – |
| 45 | Rezerv | – |
| 46 | M 1, AM, CL anten yükselticisi M 2 ve DAB anten yükselticisi Alarm sireni (ABD versiy10u; 30.9.10’a kadar ve 1.10.10’dan itibaren) İç koruma ve çekme koruması k10trol ünitesi |
7.5 |
| 47 | Rezerv | – |
| 48 | Rezerv | – |
| 49 | Arka cam ısıtıcısı | 40 |
| 50 | Ses Sistemi Amplifikatör K10trol Birimi (Gelişmiş Ses Sistemi) | 30 |
| 51 | Arka woofer amplifikatörü (gelişmiş ses sistemi) | 40 |
| 52 | Rezerv | – |
| 53 | Rezerv | – |
| 54 | Rezerv | – |
| 55 | Sol yakıt pompası besleme devresi k10trol ünitesi | 5 |
| 56 | Geri görüş kamerası | 5 |
| 57 | Rezerv | – |
| 58 | Roadster: Cabrio üst k10trol ünitesi Black Serisi: Elektrikli diferansiyel kilidi k10trol ünitesi |
15 |
| 59 | Kör Nokta Yardımı: sol arka tamp10 akıllı radar sensörü, sağ arka tamp10 akıllı radar sensörü | 5 |
| 60 | Roadster: açılır tavanı k10trol etmek için k10trol ünitesi | 25 |
| 61 | 1.6.11’den itibaren: yönlendirici rölesi, AMG Performance Media k10trol ünitesi | 7.5 |
| 62 | Sürücü koltuğu k10trol ünitesi | 30 |
| 63 | Rezerv | – |
| 64 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 65 | Adaptif amortisör sistemi k10trol ünitesi (AMG RIDE CONTROL spor süspansiy10) | 10 |
| 66 | Rezerv | – |
| 67 | Roadster: açılır tavanı k10trol etmek için k10trol ünitesi | 40 |
| 68 | Roadster: AIRSCARF bilgisayar | 25 |
| 69 | Roadster: AIRSCARF bilgisayar | 25 |
| 70 | Lastik basıncı izleme hesaplayıcısı | 5 |
| 71 | Aracın iç ön prizi (küllük aydınlatmalı ön çakmak) | 15 |
| 72 | Rezerv | – |
| 73 | İletim modu hesaplayıcısı | 5 |
| 74 | KEYLESS-GO k10trol ünitesi | 15 |
| 75 | Devre 30 bağlantı manş10u, KEYLESS-GO kapı kolu işlevi | 20 |
| 76 | Rezerv | – |
| 77 | ABD versiy10u: Ağırlık Algılama Sistemi (WSS), k10trol ünitesi | 7.5 |
| 78 | Multimedya arayüzü k10trol ünitesi | 7.5 |
| 79 | Sürücü koltuğu bağlantı bloğu Ön yolcu koltuğu bağlantı bloğu |
7.5 |
| 80 | PARKTRONIC k10trol ünitesi | 5 |
| 81 | Cep telef10unun elektrik bağlantısı | 5 |
| 82 | Arka rüzgarlık motoru için röle, kaldırın Arka rüzgarlık motoru için röle, indirin | 10 |
| 83 | Acil çağrı merkezi Jap10ca versiy10u: Elektr10ik geçiş ücreti merkezi |
7.5 |
| 84 | Dijital Sesli Uydu Radyo (SDAR) K10trol Birimi Dijital Ses Yayını K10trol Birimi |
7.5 |
| 85 | Rezerv | – |
| 86 | Rezerv | – |
| 87 | Acil çağrı merkezi | 7.5 |
| 88 | Çift kavramalı şanzıman k10trol ünitesi | 15 |
| 89 | Rezerv | – |
| 90 | Rezerv | – |
| A | Röle devresi 15 | |
| B | 15R devre rölesi (1) | |
| C | Arka cam ısıtıcı rölesi | |
| NS | Yakıt pompası rölesi | |
| VE | Rezerv | |
| VE | Koltuk ayar rölesi | |
| G | 15R devre rölesi (2) |
Yönlendirici rölesi (1.6.11’den itibaren AMG Performance Media)
