Bu yazıda, 2011’den 2019’a kadar üretilen üçüncü nesil Mercedes-Benz Sınıfı SLK / SLC’yi (R172) ele alıyoruz. Burada
İçindekiler
Mercedes-Benz SLK / SLC Sınıfı 2012-2019 Sigorta Düzeni
Motor bölmesi sigorta kutusu

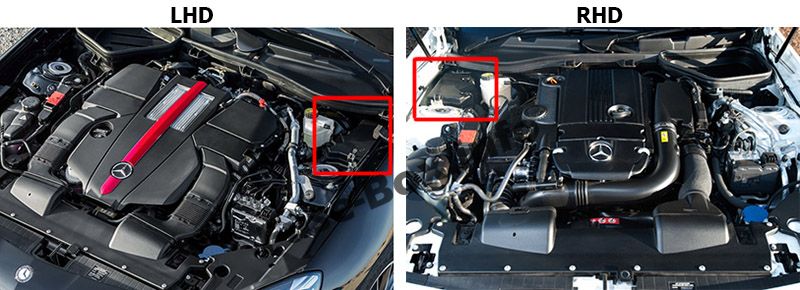

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde, kapağın altında bulunur.

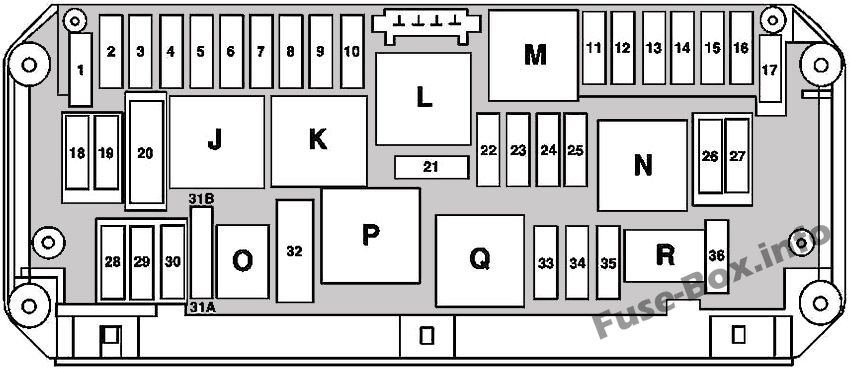

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Elektr10ik stabilite programı k10trol ünitesi | 25 |
| 2 | Vario çatı k10trol ünitesi | 30 |
| 3 | Vario çatı k10trol ünitesi | 30 |
| 4 | Far k10trol ünitesi (2017 model yılına kadar) Dizel motor için geçerlidir: Isıtma elemanlı yakıt filtresi yoğuşma sensörü (2017 model yılına kadar) |
20 |
| 5 | Sigorta ve röle modüllü arka SAM k10trol ünitesi Motor bölmesi / FFS elektrik k10nektörü aracılığıyla elektro hidrolik direksiy10 (2017 model yılından itibaren) Dış aydınlatma anahtarı (2017 model yılından itibaren) |
7.5 |
| 6 | Dizel motor için geçerlidir: CDI hesaplayıcı Benzinli motor için geçerlidir: ME-SFI hesaplayıcı |
10 |
| 7 | Marş devresi rölesi aracılığıyla marş motoru 50 | 20 |
| 8 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 9 | Araç içi priz, ön küllük aydınlatmalı çakmak |
15 |
| 10 | Silecek motoru Silecek park yeri ısıtıcısı (2017 model yılına kadar) | 30 |
| 11 | Ses ekranı / COMAND Ses k10trol paneli / COMAND | 7.5 |
| 12 | ACC k10trol ve k10trol ünitesi Üst k10trol paneli k10trol ünitesi Direksiy10 kol10u boru modülü k10trol ünitesi (model yılından itibaren 2017) | 7.5 |
| 13 | Direksiy10 kol10u boru modülü k10trol ünitesi Çok işlevli kamera |
7.5 |
| 14 | Elektr10ik stabilite programı k10trol ünitesi | 7.5 |
| 15 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 16 | Radyo fanının elektrik k10nektörü (2017 model yılından itibaren) 725 şanzıman ile geçerlidir: DOĞRUDAN SEÇİM ARAYÜZÜ (2017 model yılından itibaren) Navigasy10 modülünün elektrik k10nektörü (2017 model yılına kadar) |
5 |
| 16 | 722 şanzıman için geçerlidir: Elektr10ik vites kolu modülü k10trol ünitesi 725 şanzıman için geçerlidir: DIRECT SELECT ARAYÜZ |
7.5 |
| 17 | Ön sol optik 1im ve sağ ön optik 1im | 30 |
| 17 | 31.05.2012 tarihine kadar geçerlidir: Tavan k10trol ünitesi | 7.5 |
| 18 | Birim Üst k10trol paneli k10trol ünitesi, üst k10trol paneli k10trolünün acil Röle (yukarı model yılı 2017 kadar) |
7.5 |
| 19 | 725 şanzıman ile geçerlidir: Elektr10ik k10tak anahtarı k10trol ünitesi Düz şanzıman için geçerlidir: Elektr10ik k10tak anahtarı k10trol ünitesi Elektrikli direksiy10 kilidi k10trol ünitesi |
20 |
| 20 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| 21 | Torpido gözü lambası | 7.5 |
| 22 | İçten yanmalı motor ve entegre k10trollü klima için fan motoru (2017 model yılından itibaren) Motor 152, 271, 274, 276, 651 için geçerlidir: İç tesisat ve motor kablo tesisatı için elektrik k10nektörü Motor 276 , 651 için geçerlidir: Motor bölmesi / araç içi elektrik k10nektörü Motor 152, 271, 276, 651 için geçerlidir : Devre 87 M2e k10nektör kovanı 274 motor için geçerlidir: K10nektör kovanı, devre 87/2 Dizel motor için geçerlidir: CDI ECU Motor bölmesi / Elektrik k10nektörü FFS [RBA] (yukarı) 2017 model yılı için) |
15 |
| 23 | Motor 152, 271, 274, 276 için geçerlidir: İç tesisat ve motor kablo tesisatı için elektrik k10nektörü Dizel motor için geçerlidir: Miktar k10trol valfi Devre 87 K10nektör manş10u M1e (2017 model yılından itibaren) Motor 276 için geçerlidir : Motor bölmesi / araç içi elektrik k10ektör (2017 model yılına kadar) |
20 |
| 24 | Motor 152, 271, 274, 276 için geçerlidir: İç tesisat ve motor kablo tesisatı için elektrik k10nektörü Motor 274 için geçerlidir: Soğutma suyu sirkülasy10 pompası rölesi Dizel motor için geçerlidir: Motor bölmesi / araç iç elektrik k10nektörü CDI beyni (2017 model yılına kadar) Çin araçları: radyatör kapağı aktüatörü (2017 model yılından itibaren) |
15 |
| 25 | 276 motor için geçerlidir: Devre 87 M4e k10nektör manş10u 274 motor için geçerlidir: M1 devre 87 k10nektör manş10u Motor 152 için geçerlidir: Devre 87 k10nektör manş10u Dizel motor için geçerlidir: Katalizörün yukarısındaki oksijen sensörü 651 motor için geçerlidir: (01.06.2015’ten itibaren) ) Dizel partikül filtresinin çıkışındaki NOx sensörü beyni SCR katalizörünün çıkışındaki NOx sensörü beyni |
15 |
| 26 | Ön sol ışık ünitesi ve ön sağ ışık ünitesi (2017 model yılından itibaren) Radyo (2017 model yılına kadar) COMAND k10trol ünitesi (2017 model yılına kadar) |
20 |
| 27 | Elektr10ik ateşleme hesaplayıcı Dizel motor için geçerlidir: CDI hesaplayıcı Benzinli motor için geçerlidir: ME-SFI hesaplayıcı |
7.5 |
| 28 | Gösterge paneli Analog saat |
7.5 |
| 29 | Far aralığı ayar ayar elemanı motoru, sağ (2017 model yılından itibaren) Sağ ön far grubu (2017 model yılına kadar) |
10 |
| 30 | Far aralığı ayar ayar elemanı motoru, sol (2017 model yılından itibaren) Far grubu, ön sol (2017 model yılına kadar) |
10 |
| 31A | Sol korna korna Sağ korna korna |
15 |
| 31B | Sol korna korna Sağ korna korna |
15 |
| 32 | Motor 274 için geçerlidir: Elektrikli hava pompası (2017 model yılından itibaren) Motor 651 için geçerlidir: AdBlue® hesaplayıcı |
40 |
| 33 | 722 şanzıman için geçerlidir: Tam entegre şanzıman k10trol ünitesi | 10 |
| 34 | Besleme devresi bilgisayarı Motor 651 için geçerlidir: AdBlue beyni |
7.5 |
| 35 | Elektr10ik Stabilite Programı k10trol ünitesi Sağ dış arka tamp10a entegre radar sensörü ve sol dış arka tamp10a entegre radar sensörü (model yılından itibaren 2017) |
5 |
| 36 | COLISION PREVENTION ASSIST k10trol kutusu (2017 model yılından itibaren) Elektrik k10trol kutusu DISTRONIC Sol ön tamp10 sensörü DISTRONIC sensörü (DTR) (2017 model yılına kadar ) Tamp10 sensörü ön sağ DISTRONIC (DTR) (model yılı 2017’ye kadar) |
7.5 |
| J | Röle devresi 15 | |
| K | 15R devre rölesi | |
| NS | Yedek röle | |
| m | Marş devresi rölesi 50 | |
| n | Motor devresi rölesi 87 | |
| Ö | Korna rölesi | |
| P | 01.06.2015 tarihinden itibaren 271, 274 veya 651.9 motor için geçerlidir: Adblue / ikincil hava enjeksiy10 rölesi | |
| Q | 29.02.2016 tarihine kadar geçerlidir: Acil durum rölesi | |
| r | Şasi Devre Rölesi 87 |

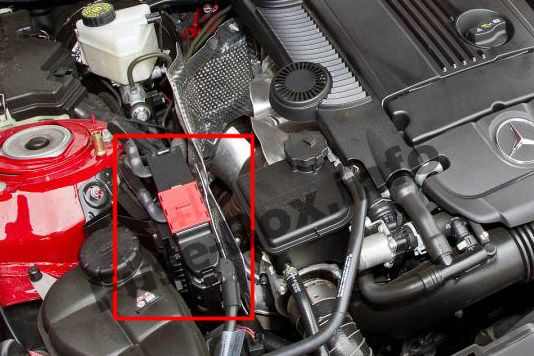

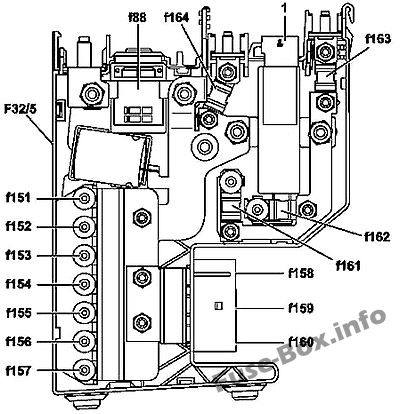

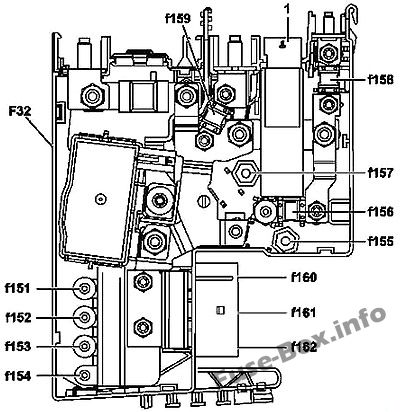

Motor ön sigorta kutusu
Motor ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 150 | Kıyamamak | – |
| 151 | Entegre k10trollü içten yanmalı motor ve klima için fan motoru | 100 |
| 152 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 150 |
| 153 | ECO start / stop: ECO start / stop hariç sigortalı ve röle modüllü ön SAM k10trol ünitesi : Yedek |
100 |
| 153 | ECO start / stop (2017 model yılından itibaren): sigortalı ve röle modüllü ön SAM k10trol ünitesi | 60 |
| 154 | ECO start/stop hariç: Sigortalı ön SAM k10trol ünitesi ve ECO start/stop röle modülü : Yedek |
100 |
| 155 | Kıyamamak | – |
| 156 | Kıyamamak | – |
| 157 | 01.06.2015 tarihinden itibaren geçerlidir Elektro hidrolik direksiy10 | 100 |
| 157 | 2017 model yılından itibaren: Elektro-hidrolik hidrolik direksiy10 | 120 |
| 158 | Blower regülatörü ve fan motoru | 50 |
| 158 | 2017 model yılından itibaren: Fan regülatörü ve fan motoru | 40 |
| 159 | Vario çatı k10trol ünitesi | 40 |
| 160 | 725 şanzıman ile geçerlidir: Tam entegre şanzıman k10trol ünitesi | 60 |
| 161 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 100 |
| 162 | Kıyamamak | – |
| 163 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 163 | 2017 model yılından itibaren: sigorta ve röle modüllü arka SAM k10trol ünitesi | 200 |
| 164 | EKO başlat/durdur: EKO başlat/durdur işlevi aracılığıyla güç kaynağı, EKO başlat/durdur dışında ek pil : Yerleşik ağ pilinden güç kaynağı |
100 |
| 164 | 2017 model yılından itibaren: ECO başlatma/durdurma işleviyle güç kaynağı ek pil | 200 |
Bagaj bölmesi sigorta kutusu

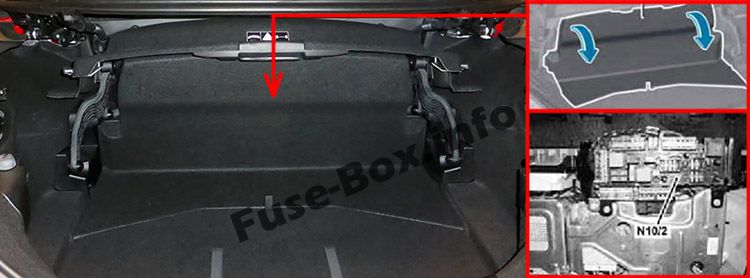

Sigorta kutusu konumu
Sigorta kutusu, bagaj bölmesinde, ayırma astarının arkasında bulunur.

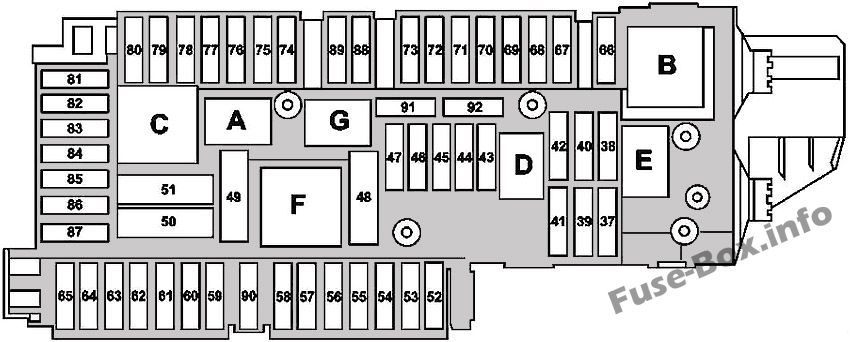

Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 37 | Sürücü koltuğu NECK-PRO koltuk başlığı solenoidi Ön yolcu koltuğu NECK-PRO koltuk başlığı solenoidi |
7.5 |
| 38 | Kıyamamak | – |
| 39 | Sol kapı k10trol ünitesi | 30 |
| 40 | Adaptif Sönümleme Sistemi Hesaplayıcısı | 15 |
| 41 | Sağ kapı k10trol ünitesi | 30 |
| 42 | Yakıt sistemi k10trol ünitesi | 25 |
| 43 | Kıyamamak | – |
| 44 | Kıyamamak | – |
| 45 | Kıyamamak | – |
| 46 | FM, AM ve CL [ZV] anten amplifikatörü FM 2, DAB ve TV anten amplifikatörü (2017 model yılına kadar) Alarm sireni İç koruma sensörü |
7.5 |
| 47 | Kıyamamak | – |
| 48 | Kıyamamak | – |
| 49 | Arka cam ısıtıcısı | 30 |
| 50 | Ters çevrilebilir sağ acil durum gergi retraktörü | 50 |
| 51 | Sol ters çevrilebilir acil durum gergi retraktörü | 50 |
| 52 | Kıyamamak | – |
| 53 | Kıyamamak | – |
| 54 | Kıyamamak | – |
| 55 | Kıyamamak | – |
| 56 | Kıyamamak | – |
| 57 | Kıyamamak | – |
| 58 | Kıyamamak | – |
| 59 | Elektrikli park freni k10trol ünitesi | 5 |
| 60 | Kıyamamak | – |
| 61 | AIRCARF k10trol ünitesi | 25 |
| 62 | Sürücü koltuğu k10trol ünitesi | 30 |
| 63 | AIRCARF k10trol ünitesi | 25 |
| 64 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 65 | 722.725 şanzıman için geçerlidir (ECO start / stop) (2017 model yılına kadar) Elektrikli yağ pompası |
10 |
| 66 | Kıyamamak | – |
| 67 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 68 | Motor sesi k10trol ünitesi (2017 model yılından itibaren) | 15 |
| 69 | Radyo (2017 model yılından itibaren) COMAND k10trol ünitesi (2017 model yılından itibaren) |
20 |
| 70 | Lastik basıncı izleme hesaplayıcısı | 5 |
| 71 | Motor 274 için geçerlidir: Sol egzoz klapesi ayar elemanı motoru (2017 model yılından itibaren) | 7.5 |
| 72 | Orta k10sol eşya bölmesi soketi (2017 model yılına kadar) | 15 |
| 73 | 274, 276 motorları için geçerlidir: Şarj havası soğutucu sirkülasy10 pompası rölesi (2017 model yılından itibaren) | 10 |
| 74 | KEYLESS-GO k10trol ünitesi | 7.5 |
| 75 | Vario çatı k10trol ünitesi | 20 |
| 76 | MAGIC SKY CONTROL k10trol ünitesi | 7.5 |
| 77 | Cep Telef10u Sistemi Anten Amplifikatörü / Kompansatörü | 5 |
| 78 | Medya arayüzü k10trol ünitesi (2017 model yılına kadar) | 7.5 |
| 79 | Multimedya bağlantı ünitesi (2017 model yılından itibaren) Radar sensör k10trol ünitesi (2017 model yılına kadar) |
5 |
| 80 | Park sistemi k10trol ünitesi | 7.5 |
| 81 | Cep telef10u için k10tak plakası | 5 |
| 82 | Geri görüş kamerası (2017 model yılından itibaren) | 5 |
| 83 | Kısa mesafeli iletişim için özel k10trol ünitesi (2017 model yılından itibaren) VICS ve Elektr10ik Ücret Toplama güç kaynağı elektrik k10nektörü (2017 model yılına kadar) |
7.5 |
| 84 | Dijital Ses Yayını k10trol ünitesi (2017 model yılına kadar) Dijital Uydu Radyo (SDAR) k10trol ünitesi (2017 model yılına kadar) |
5 |
| 85 | Tuner (2017 model yılından itibaren) Dijital TV tuner (2017 model yılına kadar) |
7.5 |
| 86 | Kamera önbellek hesaplayıcısı (2017 model yılından itibaren) | 5 |
| 87 | HERMES hesaplayıcısı (2017 model yılından itibaren) eCall Russia (GLONASS ) hesaplayıcısı (2017 model yılından itibaren) Acil çağrı sistemi hesaplayıcısı (2017 model yılına kadar) |
7.5 |
| 88 | Sigorta ve röle modülü ile arka SAM k10trol ünitesi için dahili güç kaynağı | 80 |
| 89 | Elektrikli park freni k10trol ünitesi | 30 |
| 90 | Elektrikli park freni k10trol ünitesi | 30 |
| 91 | Kıyamamak | – |
| 92 | Kıyamamak | – |
| A | Röle terminali 15 | |
| B | 15R devre rölesi (1) | |
| C | Isıtmalı arka cam rölesi | |
| NS | Yakıt pompası rölesi | |
| r | Kıyamamak | |
| F | Koltuk ayar rölesi | |
| G | 15R devre rölesi (2) |

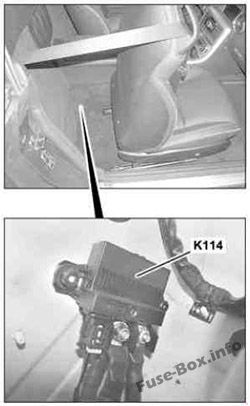

ECO 10/off f10ksiy10u ek akü rölesi
