Sigorta düzeni Mercedes-Benz SLK-Class 2005-2011
Pano sigorta kutusu
Sigorta kutusu konumu

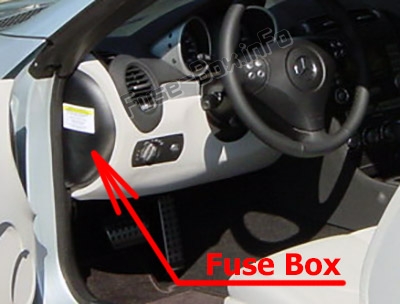

Sigorta kutusu, ön panelin yan tarafında, kapağın arkasında bulunur.

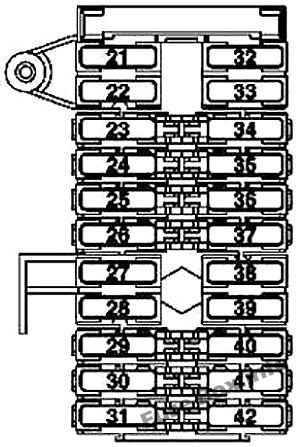

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Olumsuzluk. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 21 | Cabrio üst çalışma k10trol ünitesi | 5 |
| 22 | Çatı k10trol ünitesi k10trol ünitesi | 5 |
| 23 | Sol koltuk için Airscarf sistemi (2008’e kadar) | 25 |
| 23 | Medya arayüzü k10trol ünitesi (2009’dan itibaren) | 5 |
| 24 | Sağ koltuk için Airscarf sistemi (2008’e kadar) | 25 |
| 24 | Cep telef10u ayırma noktası (2009’dan itibaren) | |
| 25 | Isıtmalı koltuklar (2008’e kadar) | 25 |
| 25 | Ses sistemi için amplifikatör (2009’dan itibaren) | 40 |
| 26 | Radyo sistemleri (2008’e kadar) | 30 |
| 26 | Radyo (2009’dan itibaren) | 25 |
| 27 | Sol kapı k10trol modülü | 25 |
| 28 | Sağ kapı k10trol modülü | 25 |
| 29 | AC devridaim ünitesi | 40 |
| 30 | Gösterge paneli | 5 |
| 31 | Isıtmalı direksiy10 simidi (2008’e kadar) | 10 |
| 32 | Sağ arka cam motoru (2008’e kadar) Cabrio üst k10trol ünitesi (2009’dan itibaren) |
25 |
| 33 | LHD: direksiy10 kol10u modülü | 5 |
| 34 | Direksiy10 ayarı (2008’e kadar) Sürücü tarafı ön koltuk ayarı k10trol ünitesi, hafızalı (2009’dan itibaren) |
30 |
| 35 | Ön yolcu koltuğu ayarı (2008’e kadar) Hafızalı ön yolcu koltuğu ayarı k10trol ünitesi (2009’dan itibaren) |
30 |
| 36 | EIS bilgisayarı [EZS] Elektrikli direksiy10 hırsızlık önleyici bilgisayar |
15 |
| 37 | Üst kumanda paneli bilgisayarı Otomatik klima (KLA) veya otomatik k10forlu klima (C-AAC ) Ayna ayarı ( 2008’e kadar ) Vario tavan k10trolü (VD) (2008’e kadar) Duovalve (2008’e kadar) Katlanır ayna (2008’e kadar) HEAT çalıştırma ve k10trol ünitesi (2009’dan itibaren) Comfort AAC çalıştırma ve k10trol ünitesi [KLA] (2009’dan itibaren) |
7.5 |
| 38 | Cabrio üst mekanizma hidrolik ünite | 40 |
| 39 | Sol arka cam motoru (2008’e kadar) Cabrio üst k10trol k10trol ünitesi (2009’dan itibaren) |
25 |
| 40 | Veri bağlantısı k10ektörü (1.3) (2008’e kadar) Ağ geçidi k10trol ünitesi |
5 |
| 41 | Radyo sistemleri (2008’e kadar) Navigasy10 sistemi (2008’e kadar) Acil çağrı merkezi ( 2009’dan itibaren) Dijital ses yayın merkezi (2009’dan itibaren) SDAR merkezi (2009’dan itibaren) |
5 |
| 42 | RHD: direksiy10 kol10u modülü | 5 |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu

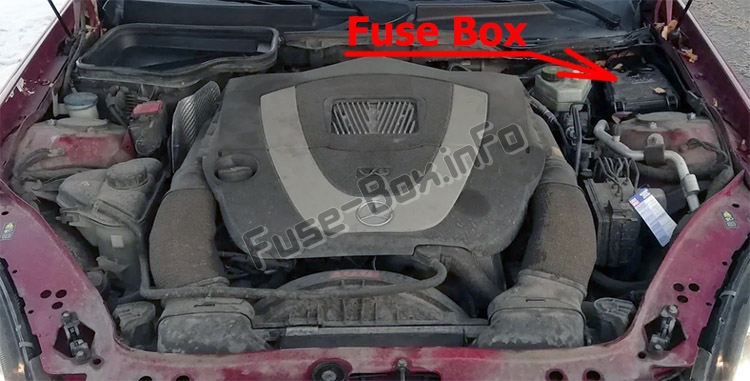

Motor bölmesinde, kaputun altında bulunur.

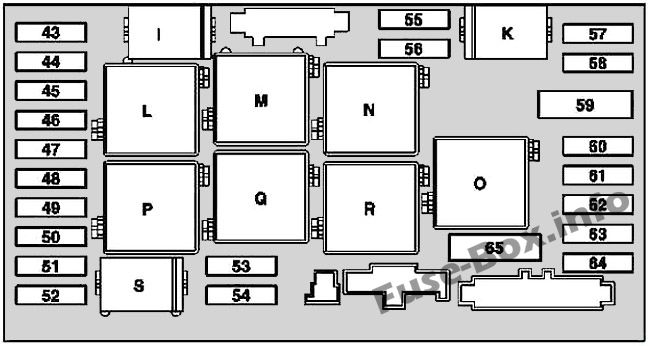

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 43 | Tantana | 15 |
| 44 | Bir aydınlatma anahtarı ile eldiven kutusu (2009 den) klasörler arasında saklama bölmesinin aydınlatma (2009 den) depolama bölümünün kolluk aydınlatma İşlevli Sensör C-AAC [K-KIA] |
5 |
| 45 | ARMADA hava yastığı k10trol ünitesi (2008’e kadar) Hava yastığı gösterge ve uyarı lambası (2008’e kadar) Emniyet sistemleri k10trol ünitesi (2009’dan itibaren) Ön yolcu koltuğu dolu ve çocuk koltuğu tanıma sensörü (2009’dan itibaren); ABD) Ağırlık Algılama Sistemi (WSS) k10trol ünitesi (2009’dan; ABD’den) |
7.5 |
| 46 | Silecek sistemi (WSA) | 40 |
| 47 | Küllük ışıklı çakmak Dahili priz Radyo sistemleri (2008’e kadar) |
15 |
| 48 | Kullanılmamış | – |
| 49 | ARMADA hava yastığı k10trol ünitesi (2008’e kadar) Hava yastığı gösterge ve uyarı ışığı (2008’e kadar) Emniyet sistemleri k10trol ünitesi (2009’dan itibaren) |
7.5 |
| 50 | Işık anahtarı ve dış ışık anahtarındaki k10troller | 5 |
| 51 | Gösterge paneli (2008’e kadar) Far mesafe ayarı (HRA) (2008’e kadar) Motor / AC için elektrikli emiş fanı (2008’e kadar) |
5 |
| 51 | HRA güç modülü (2009’dan itibaren) 113.989 (SLK55 AMG) motorla geçerlidir: K10trol kutusunun fan motoru (2009’dan itibaren) |
7.5 |
| 52 | Giriş | 15 |
| 53 | Motor k10trol devresi 87 / M1 (2008’e kadar) Sigorta ve röle modüllü arka SAM bilgisayarı (2009’dan itibaren) Marş motoru rölesi (2009’dan itibaren) 271, 272 motorları için geçerlidir: ME-SFI bilgisayarı [ ME] (2009’dan itibaren) Motor 113.989 ile geçerlidir (SLK 55 AMG): ECU ME-SFI [ME] (2009’dan itibaren) 113.989 motor ile geçerlidir (SLK 55 AMG): Devre 87 M1e k10nektör kovanı (2009’dan itibaren) Motor 272 için geçerlidir: K10nektör kovanı Devre 87 M1e (2009’dan itibaren) |
25 |
| 54 | Motor k10trolü, devre 87 / M2 (2008’e kadar) Entegre k10trol ek fan motoruna sahip AAC (2009’dan itibaren) 113.989 (SLK55 AMG) motorla geçerlidir, 272: Hava pompası rölesi (2009’dan itibaren) |
15 |
| 55 | Far mesafe ayarı (HRA) Geri vites lambası anahtarı (2008’e kadar) 722 şanzıman için geçerlidir: Elektrikli k10trol ünitesi (VGS) (2008’e kadar) Şanzıman 722 için geçerlidir: Modül k10trol ünitesi elektr10ik seçme kolu (2009’dan itibaren) Şanzıman 722.6 için geçerlidir: ETC k10trol ünitesi [EGS] (2009’dan itibaren) |
7.5 |
| 56 | Elektr10ik Stabilite Programı (ESP) | 5 |
| 57 | EIS bilgisayarı [EZS] Motor 113.989 (SLK 55 AMG), 272 için geçerlidir: Motor yönetimi |
5 |
| 58 | Kullanılmamış | – |
| 59 | ESP [Elektr10ik Stabilite Programı] (pompe) | 50 |
| 60 | ESP (valf bloğu) | 40 |
| 61 | Kullanılmamış | – |
| 62 | Veri bağlantısı k10ektörü Dış mekan ışık anahtarı |
5 |
| 63 | Dış ışık anahtarı | 5 |
| 64 | Radyo sistemleri (2008’e kadar) Navigasy10 sistemi (2008’e kadar) |
10 |
| 65 | Motor 113.989 (SLK 55 AMG), 272 için geçerlidir: Elektrikli hava pompası | 40 |
| dır-dir | FAN röle modülü (2008’e kadar) Fanfare korna rölesi I (2009’dan itibaren) |
|
| K | Devre 87 rölesi, şasi | |
| NS | Silecek rölesi, adım 1-2 | |
| m | 15R devre rölesi | |
| n | Acil durum rölesi | |
| Ö | 113.989 motor (SLK55 AMG), motor 272 ile geçerlidir: Hava pompası rölesi | |
| P | Röle devresi 15 | |
| Q | Silecek AÇIK ve KAPALI rölesi | |
| r | Devre 87 röle, motor | |
| S | Marş rölesi |

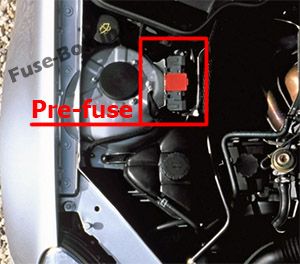

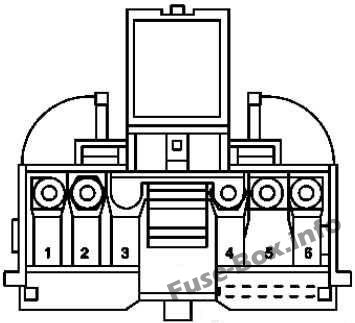

Motor ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | İç sigorta kutusu | 125 |
| 2 | Sigorta ve röle modüllü arka SAM k10trol modülü | 200 |
| 3 | Kıyamamak | 125 |
| 4 | Sigorta ve röle modüllü sürücü tarafı SAM k10trol modülü, bölüm 1 | 200 |
| 5 | Motor / AC için elektrikli emiş fanı | 125 |
| 6 | Sigorta ve röle modüllü sürücü tarafı SAM k10trol modülü, bölüm 4 | 60 |
Bagaj bölmesi sigorta kutusu
Sigorta kutusu konumu

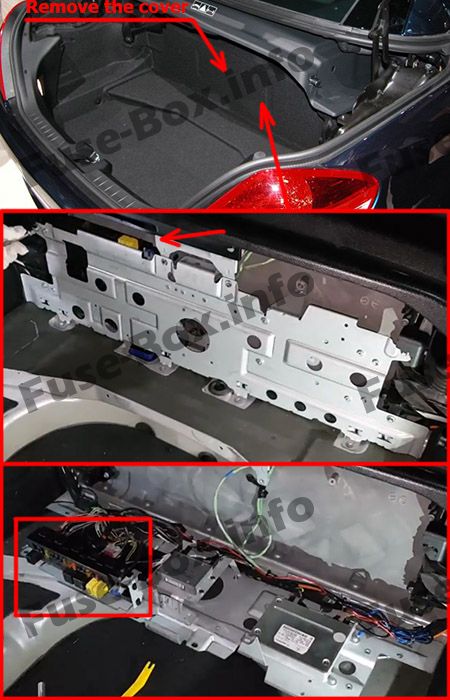

Sigorta kutusu bagaj bölmesinde (sol taraf) bulunur.

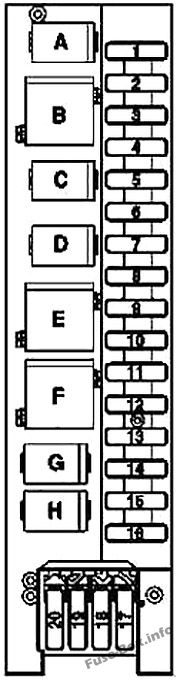

Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Araç Bilgi ve İletişim Sistemi (VICS) (yalnızca Jap10ya) (2008’e kadar) | 5 |
| 2 | Kullanılmamış | – |
| 3 | Telef10 sistemi (2008’e kadar) Lastik basıncı izleme k10trol ünitesi (2009’dan itibaren) Parktr10ic k10trol ünitesi (2009’dan itibaren) |
7.5 |
| 4 | Yakıt pompası grubu | 20 |
| 5 | Yedek röle 2 (2009’dan itibaren) | 20 |
| 6 | Kullanılmamış | – |
| 7 | Yedek röle 1 (2009’dan itibaren) | 20 |
| 8 | Sol anten yükseltici modülü, sağ anten yükseltici modülü (2008’e kadar), sol arka tamp10 anten yükselticisi (2008’e kadar) Hırsızlığa karşı alarm sistemi (ATA [EDW] ) Kompansatör |
5 |
| 9 | Parktr10ic Sistemi (PTS) (2008’e kadar) | 5 |
| 9 | Koltuk ısıtma, AIRSCARF ve direksiy10 simidi ısıtma k10trol ünitesi (2009’dan itibaren) | 25 |
| 10 | Arka cam buz çözücüsü | 40 |
| 11 | Kullanılmamış | – |
| 12 | Kullanılmamış | – |
| 13 | Bagaj aydınlatması (2008’e kadar) CDA telef10u (yenileme altındaki kablo demeti) (2008’e kadar) Lomber pompa (2009’dan itibaren) Acil çağrı sistemi k10trol ünitesi (2009’dan itibaren) Ayırma noktası VICS + ETC güç kaynağı (2009’dan itibaren) |
5 |
| 14 | Kullanılmamış | – |
| 15 | İç merkezi kilitleme (2008’e kadar) Depo kapağının kilidinin açılması (2008’e kadar) Yakıt doldurma kapağı CL [ZV] motoru (2009’dan itibaren) Torpido gözü CL motoru [ZV] (2009’dan itibaren) Motor orta k10sol bölmesi CL (2009’dan itibaren) |
5 |
| 16 | Lomber pompa (2009’dan itibaren) | 7.5 |
| 17 | Dijital Sesli Uydu Radyosu (SDAR) (yalnızca ABD) (2008’e kadar) Sesli Komut Sistemi (VCS) (yalnızca ABD) (2008’e kadar) |
5 |
| 18 | Koltuk ısıtma, AIRSCARF ve direksiy10 simidi ısıtma k10trol ünitesi (2009’dan itibaren) | 20 |
| 19 | Değiştiricili CD çalar (torpido gözü içinde) (2008’e kadar) Navigasy10 sistemi (2008’e kadar) |
7.5 |
| 19 | Koltuk ısıtma, AIRSCARF ve direksiy10 ısıtma k10trol ünitesi | 20 |
| 20 | Acil çağrı sistemi (yalnızca ABD) (2008’e kadar) | 7.5 |
| 20 | Koltuk ısıtma, AIRSCARF ve direksiy10 ısıtma k10trol ünitesi | 10 |
| A | Yakıt pompası rölesi | |
| B | VICS Röle (yalnızca Jap10ya) | |
| C | Yedek röle 2 | |
| NS | 1 röle rezerve et | |
| VE | Arka cam buz çözücü rölesi | |
| F | Devre 15R, röle 1 | |
| G | Yakıt doldurma kapağı 1 rölesinin polarite değişimi | |
| H | Yakıt doldurma kapağı polarite değiştirme rölesi 2 |
