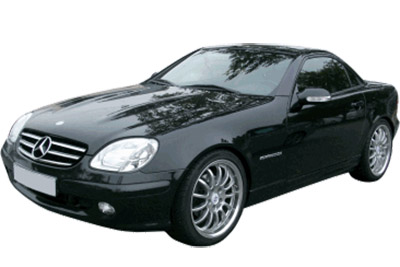

Bu yazıda 1996’dan 2004’e kadar üretilen ilk nesil Mercedes-Benz SLK-Class’ı (R170) ele alıyoruz. Burada
İçindekiler
Mercedes-Benz SLK-Class 1996-2004 Sigorta Düzenlemesi
Pano sigorta kutusu

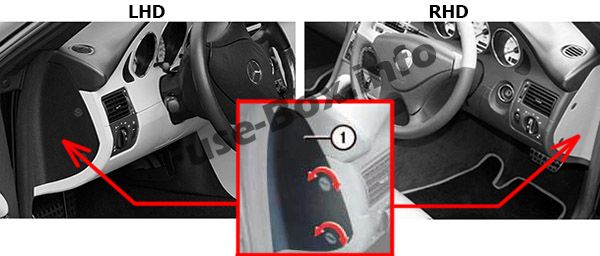

Sigorta kutusu konumu
Sigorta kutusu ön panelin yan tarafında, kapağın arkasında bulunur (solda sol, sağda sağda).

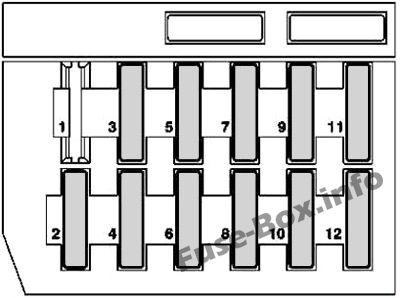

Sigorta Kutusu Şeması (Soldan Direksiy10lu Araçlar)
Gösterge panelindeki sigorta ataması (LHD)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Kullanılmamış | – |
| 2 | Fren lambası anahtarı Hız sabitleyici | 15 |
| 3 | Sağ uzun huzme Uzun huzme gösterge ışığı | 7.5 |
| 4 | Geri vites lambası Yanıp sönen Ayna karartma k10trolü Park yardımı k10trolü |
15 |
| 5 | Sol uzun far | 7.5 |
| 6 | Sağ kısa huzme | 15 |
| 7 | Sağ ön park lambası işaretçisi ön sağ taraf (model 170 ABD) sağ arka lamba |
7.5 |
| 8 | Sol kısa far | 15 |
| 9 | Sol sis lambası Sağ sis lambası |
15 |
| 10 | Sol ön park lambası işaretçisi ön sol taraf (ABD modeli 170) Sol arka lamba |
7.5 |
| 11 | Plaka aydınlatması Gösterge aydınlatması Sembol aydınlatması Otomatik far mesafe k10trolü |
7.5 |
| 12 | Arka sis lambası | 7.5 |

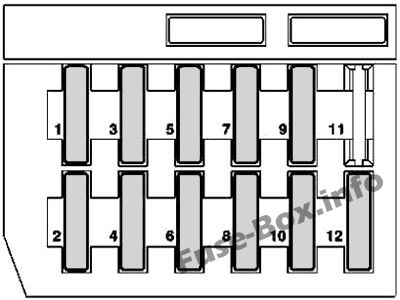

Sigorta kutusunun şeması (Sağdan direksiy10lu araçlar)
Gösterge panelindeki sigorta ataması (RHD)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Sol sis lambası Sağ sis lambası |
15 |
| 2 | Arka sis lambası | 7.5 |
| 3 | Sağ ön park lambası Sağ arka lamba | 7.5 |
| 4 | Sol ön park lambası Sol arka lamba | 7.5 |
| 5 | Sol uzun far | 7.5 |
| 6 | Plaka aydınlatması Gösterge aydınlatması Sembol aydınlatması Otomatik far mesafe k10trolü |
7.5 |
| 7 | Uzun huzme gösterge ışığı sağ yol |
7.5 |
| 8 | Sol kısa far | 15 |
| 9 | Fren lambası Hız sabitleyici |
15 |
| 10 | Sağ kısa huzme | 15 |
| 11 | Kullanılmamış | – |
| 12 | Geri vites / gösterge lambası Ayna karartma k10trolü Park yardımı k10trolü |
15 |
Motor bölmesi sigorta kutusu

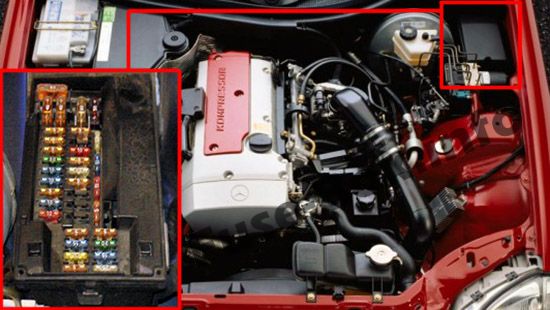

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

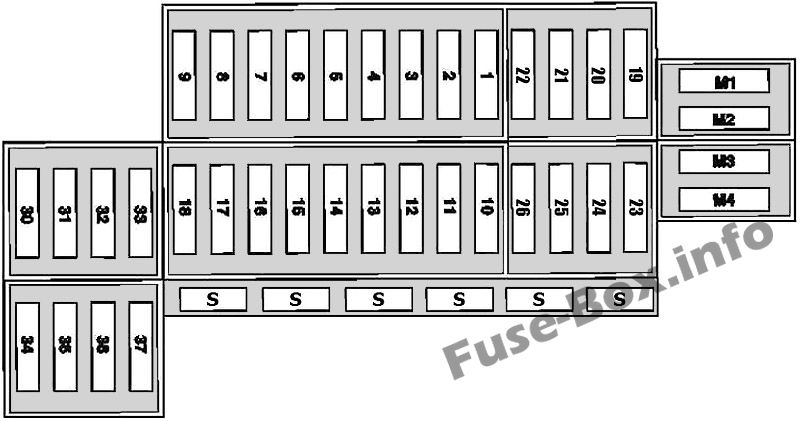

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Asra: Dönüş Sinyalleri Treyler Dönüş Sinyalleri |
7.5 |
| 1 | 170 545 (01, 10, 20, 22, 28) 00: Telef10 Garaj kapısı açma sinyali (170 545 (10, 20, 22, 28) 00) E-Çağrı (170 545 (20, 22, 28 ) 00) |
5 |
| 2 | Asra: Korna Otomatik ısıtıcı: (Hava sirkülasy10 valfi Otomatik ısıtıcı ) Gündüz yanan ışık k10trol modülü |
15 |
| 2 | Asra: Korna fanfare koşullandırma (Tempmatic): (Elektrikli emiş fanı k10trol modülü, hava devridaim valfi) Hava (Otomatik): (emişli elektrikli fan k10trol modülü) k10trol modülünün yangın günü |
20 |
| 2 | 170 545 (01, 10, 20, 22, 28) 00: Hava yastığı k10trol ünitesi Otomatik çocuk koltuğu tanıma k10trol ünitesi |
5 |
| 3 | Asra: Gösterge paneli Dış aydınlatma arızası izleme modülü Fren lambası anahtarı (Fren lambaları, Römork fren lambaları, Yüksek merkez fren lambası, Çekiş sistemi k10trol modülü) Isıtmalı yıkayıcı nozulu (Sol, Sağ) Isıtmalı yıkayıcı nozül hortumu (Sol, Sağ) |
15 |
| 3 | 170 545 (01, 10, 20, 22, 28) 00: Yanıp sönme, emniyet sistemi sistemi Yanıp sönme, otomatik çocuk koltuğu tanıma sistemi |
5 |
| 4 | Asra: Sağ kısa far | 7.5 |
| 4 | Asra: ATA kısa far (ABD, CH) | 15 |
| 4 | 170 545 (01, 10, 20, 22, 28) 00: Silecek motoru | 30 |
| 5 | Asra: Sol kısa far | 7.5 |
| 5 | 170 545 (01, 10, 20, 22, 28) 00 : Radyo | 15 |
| 6 | Asra: Sağ uzun far | 7.5 |
| 6 | 170 545 (01, 10, 20, 22, 28) 00: Sağ ve sol yan aynaların ayarlanması | 15 |
| 7 | Asra: İtfaiye yolu sol göstergesi yanıyor yol |
7.5 |
| 7 | 170 545 (01, 10, 20, 22, 28) 00: Cabrio üst k10trol göstergesi Elektr10ik şanzıman k10trolü Park / geri kilidi |
5 |
| 8 | Asra: Sol sis lambası Sağ sis lambası |
10 |
| 8 | 170 545 (01, 10, 20, 22, 28) 00 : Radyo | 15 |
| 9 | Asra: Regülatör üfleme Klima (Otomatik) / Klima (Tempmatik) |
30 |
| 9 | 170 545 (01, 10, 20, 22, 28) 00: Tavan lambası Korna (170 545 (10, 20, 22, 28) 00) Hırsızlık alarmı (170 545 (10, 20, 22, 28) 00) Hafif bagaj (170 545 (20, 22, 28) 00) |
10 |
| 11 | Ateşleme bobinleri | 15 |
| 11 | Motor k10trolü | 10 |
| 12 | Isıtmalı ön cam yıkama sistemi sıcaklık anahtarı (Yıkayıcı jetleri, Hortum ısıtıcısı) | 10 |
| 13 | Asra, 170 545 (01, 10, 20) 00: Teşhis prizi Telef10 görüşmesi E-Call (170 545 (20, ??) 00) |
5 |
| 13 | 170 545 (22, 28) 00: Telef10 teşhis soketi |
10 |
| 14 | Asra, 170, 545, 01 00: Ses sistemi (sol / sağ ses güç amplifikatörü) | 25 |
| 14 | 170 545 (10, 20, 22, 28) 00: Ses yükseltici | 20 |
| 15 | Asra, 170 545 01 00: HFM -SFI motor kumanda modülü (SLK 200 (170.435; 10.95 – 04.00) | 15 |
| 15 | 170 545 (10, 20, 22, 28) 00: Tempmatic otomatik ısıtma sistemi Yardımcı su pompası |
5 |
| 16 | Asra, 170 545 01 00: HFM -SFI motor kumanda modülü (SLK 200 (170.435; 10.95 – 04.00) | 10 |
| 16 | 170 545 (20, 22) 00 : ABS/ESP | 30 |
| 17 | 170 545 (20, 22) 00 : ABS/ESP | 5 |
| 18 | 170 545 28 00 : E-Elma | 5 |
| 19 | 170 545 (10, 20, 22, 28) 00: Ön elektrikli cam | 40 |
| 20 | 170 545 (10, 20, 22, 28) 00: Elektrikli cam, arka | 40 |
| 21 | 170 545 (20, 22, 28) 00: Sağ koltuk ayarı | 30 |
| 22 | 170 545 (20, 22, 28) 00: Koltuk ayarı sol taraf | 30 |
| 23 | 170 545 22 00: Su pompası – motor yüklü | 5 |
| 23 | 170 545 28 00: Su pompası – Motor 3.2 yüklü | 10 |
| 23 | 170 545 10 00: Merkezi kilitleme Bagaj lambası |
20 |
| 24 | 170 545 (20, 22, 28) 00: Hidrolik ünite | 40 |
| 24 | 170 545 10 00: Pnömatik k10trol ünitesi, arka cam buz çözücü | 20 |
| 25 | 170 545 (20, 22, 28) 00: Pnömatik k10trol ünitesi, arka cam buz çözücü | 20 |
| 25 | 170 545 10 00: Hidrolik ünite | 40 |
| 26 | 170 545 (20, 22, 28) 00: Merkezi kilitleme | 20 |
| 30 | Koltuk ısıtıcısı | 5 |
| 31 | Küllük ışıklı ön çakmak Torpido gözü ışığı |
15 |
| 32 | Kombinasy10 şalteri (silecek motoru, yıkama pompası, gösterge) | 15 |
| 33 | Isıtıcı basmalı düğme k10trol modülü | 5 |
| 34 | Asra, 170 545 01 00: Koltuk ısıtması | 25 |
| 34 | 170 545 (10, 20, 22, 28) 00: Isıtmalı koltuk | 30 |
| 35 | Çıkış 10ay rölesi Kombine cihazlar (Uyarı ışığı) Yardımcı ısıtma / yardımcı ısıtma kutusu RF Uzak Acil durum ışıkları |
15 |
| 36 | Klima sistemi havalandırma ünitesi Tempmatic otomatik ısıtma sistemi |
30 |
| 37 | Teşhis (OBD II) Radyo frekanslı uzaktan kumanda Gösterge paneli Otomatik ısıtıcı (HEAT): Isıtıcı basmalı düğme k10trol modülü (HEAT) Klima k10trol modülü (Tempmatic A / C) Taze hava damperi / anahtarlama valfi geri dönüştürülmüş |
5 |
| M1 | Asra, 170 545 01 00: Elektrikli ön camlar | 40 |
| M2 | Asra, 170 545 01 00: Elektrikli arka camlar | 40 |
| M3 | Asra, 170 545 01 00: Bagajdaki sigorta kutusu | 80 |
| M4 | Asra, 170 545 01 00: Yardımcı ısıtıcı k10trol modülü (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), soldan direksiy10lu LHS) | 40 |
| M4 | 170 545 01 00: Emiş fanı (tempmatic) (k10trol ünitesi muhafazasındaki RHD modellerde) | 50 |
Bagajdaki sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 23 | Asra: Yakıt pompası (CL), Korna (ATA), Bagaj lambası | 20 |
| 24 | Asra: PSE k10trol modülü | 40 |
| 25 | Asra: Üstü açılır mekanizmalı hidrolik ünite | 30 |
| 26 | Asra: Kullanılmıyor | – |
