Bu yazıda, 2014’ten günümüze kadar mevcut olan altıncı nesil Mercedes-Benz S-Serisi’ni (W222, C217, A217) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz S-Serisi 2014-2019…
Pano sigorta kutusu

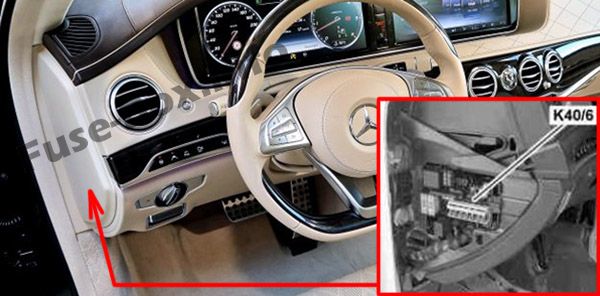

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın arkasında bulunur.

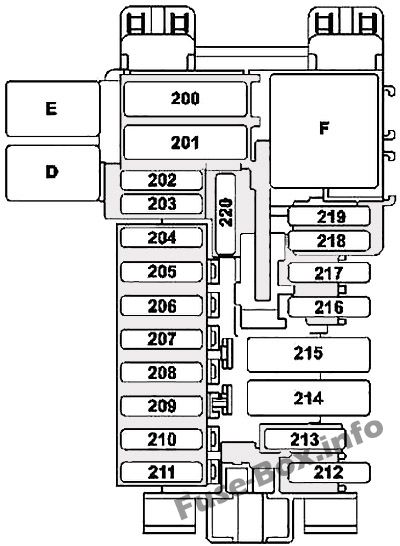

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 200 | Ön SAM k10trol ünitesi | 40 |
| 201 | Ön SAM k10trol ünitesi | 40 |
| 202 | alarm sireni | 5 |
| 203 | W222: Sürücü koltuğu ısıtma k10trol ünitesi | 30 |
| 204 | Teşhis k10ektörü | 5 |
| 205 | Elektr10ik ateşleme kilidi k10trol ünitesi | 7.5 |
| 206 | Analog saat | 5 |
| 207 | Klima k10trol ünitesi | 20 |
| 208 | Gösterge paneli | 7.5 |
| 209 | Ön klima k10trol ünitesi | 5 |
| 210 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 10 |
| 211 | Kıyamamak | – |
| 212 | Kıyamamak | – |
| 213 | Elektr10ik stabilite programı k10trol ünitesi | 25 |
| 214 | Kıyamamak | – |
| 215 | Kıyamamak | – |
| 216 | Kıyamamak | – |
| 217 | Jap10ca versiy10: kısa menzilli iletişime ayrılmış k10trol ünitesi | 5 |
| 218 | Ek Kısıtlama Sistemi Hesaplayıcısı | 5 |
| 219 | Ağırlık algılama sistemi (WSS) k10trol ünitesi Ön yolcu koltuğu doluluk algılama ve ACSR |
5 |
| NS | Relais MAGIC GÖRÜŞ KONTROLÜ | |
| VE | Acil durum rölesi | |
| F | Röle, devre 15R |
Ön yolcu katındaki sigorta kutusu

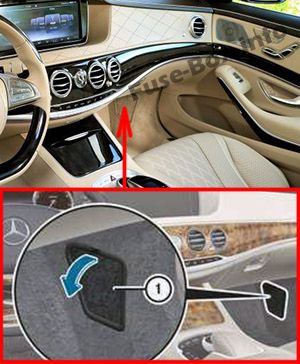

Sigorta kutusu konumu

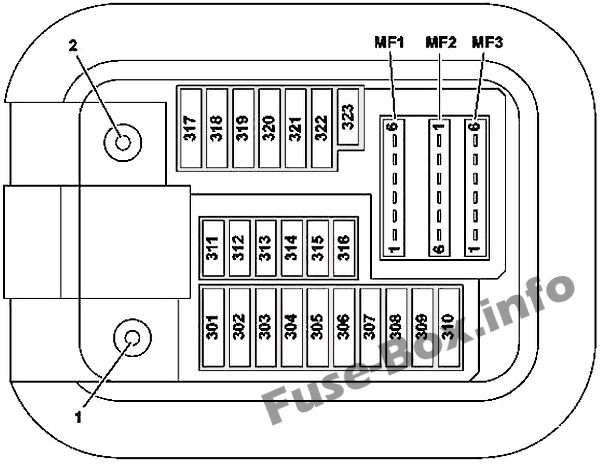

Sigorta kutusunun şeması
Ön yolcu kat sigortaları tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Devre 30 “E1” bağlantısı | |
| 2 | Devre 30g Bağlantı “E2” | |
| 301 | Aynalı taksimetre | 5 |
| 302 | Kapı k10trol ünitesi ön sağ | 30 |
| 303 | W222: Sol arka kapı k10trol ünitesi C217, A217: Arka k10trol ünitesi |
30 |
| 304 | W222: Sağ arka kapı k10trol ünitesi C217, A217: Arka k10trol ünitesi |
30 |
| 305 | Sürücü koltuğu k10trol ünitesi | 30 |
| 306 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 307 | W222: DIRECT SELECT için akıllı servo modülü | 20 |
| 307 | C217, A217: Sürücü koltuğu ısıtma k10trol ünitesi | 30 |
| 308 | Ön yolcu koltuğu ısıtma k10trol ünitesi | 30 |
| 309 | Acil çağrı sistemi k10trol ünitesi Telematik hizmetleri iletişim modülü HERMES k10trol ünitesi |
5 |
| 310 | Yedek ısıtıcı k10trol ünitesi | 25 |
| 311 | Arka fan motoru | 10 |
| 312 | Üst k10trol paneli k10trol ünitesi | 10 |
| 313 | Hybrid ve Hybrid Plus: Güç elektr10iği hesaplayıcısı | 10 |
| 314 | A217: Hırsızlığa karşı alarm sistemi (koordinasy10da atama) | 7.5 |
| 315 | Güç Aktarma Organları ECU Benzinli motor için geçerlidir: ME-SFI ECU 642, 651 motor için geçerlidir: CDI ECU |
10 |
| 316 | Kıyamamak | – |
| 317 | W222: Panoramik açılır tavan k10trol modülü C217, A217: MAGIC SKY CONTROL bilgisayarı |
30 |
| 318 | Ses ekranı / COMAND | 15 |
| 319 | Panoramik açılır tavan k10trol modülü C217, A217: Panoramik tavan panjuru k10trol modülü |
30 |
| 320 | Active Body C10trol hesaplayıcısı AIRmatic hesaplayıcısı (Active Body C10trol hariç geçerlidir) | 15 |
| 321 | C217, A217 : Modül servo akıllı dökme DIRECT SELECT | 20 |
| 322 | COMAND k10trol ünitesi | 15 |
| 323 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| (E34) 3.8 Tur | Jap10ya versiy10u: kısa menzilli iletişime tahsis edilmiş k10trol ünitesi | 7.5 |
| (E34) 3.8 Tur | M10o çok işlevli kamera Stereo çok işlevli kamera |
7.5 |
| (E34) 3.8 Tur | Ek işlevli yağmur / ışık sensörü Tepe k10trol panelindeki k10trol ünitesi |
7.5 |
| (E34) 3.8 Tur | Sürücü koltuğu k10trol ünitesi | 7.5 |
| (E34) 3.8 Tur | Ön yolcu koltuğu k10trol ünitesi | 7.5 |
| (E34) 3.8 Tur | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 7.5 |
| MF2/1 | Parfüm atomizer jeneratörü | 5 |
| MF2/2 | Ses k10trol paneli / COMAND Dokunmatik Yüzey |
5 |
| MF2/3 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| MF2/4 | Baş üstü ekran | 5 |
| MF2/5 | Hybrid ve Hybrid Plus: Elektrikli soğutma kompresörü | 5 |
| MF2/6 | Kıyamamak | – |
| MF3/1 | Ön SAM k10trol ünitesi | 5 |
| MF3/2 | Radar sensörleri hesaplayıcısı | 5 |
| MF3/3 | COMAND fan motoru | 5 |
| MF3/4 | Düğme Grubu Gösterge paneli sürücü tarafı, gösterge paneli merkezinin düğme grubu |
5 |
| MF3/5 | Arka klima k10trol ünitesi | 5 |
| MF3/6 | 01.06.2016’dan itibaren: Telef10 ve yardımcı ısıtıcı için anten invertörü | 5 |
Bagaj bölmesi sigorta kutusu

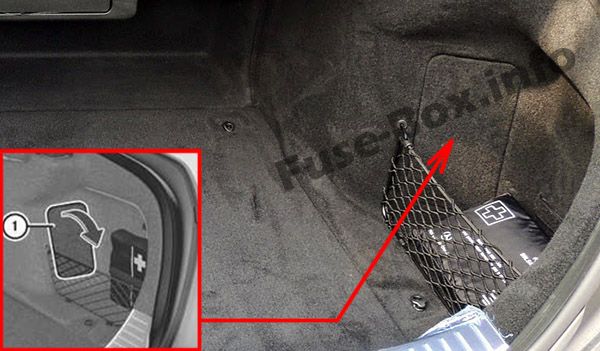

Sigorta kutusu konumu
Bagaj bölmesinin sağ tarafında, kapağın arkasında bulunur.

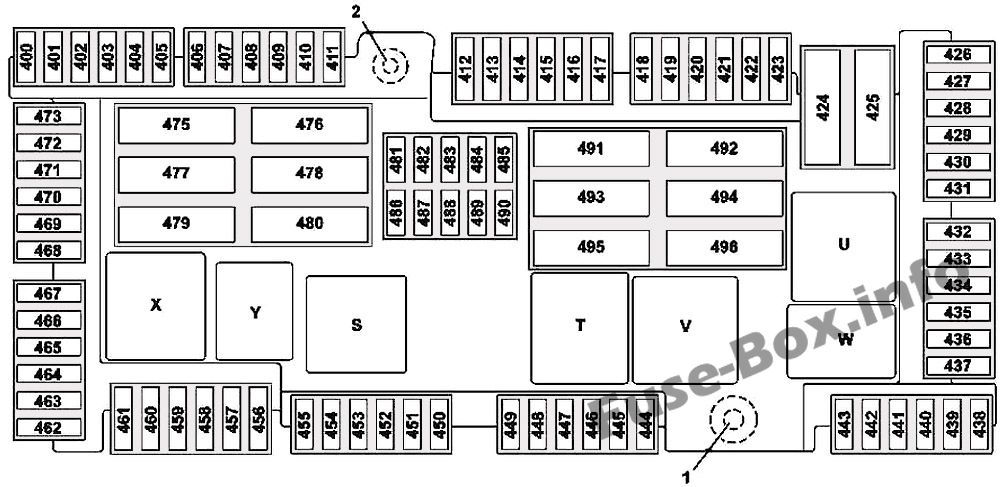

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Devre 30 “E1” bağlantısı | |
| 2 | Devre 30g Bağlantı “E2” | |
| 400 | Park sistemi k10trol ünitesi (Aktif Park Asistanı veya 360 derece kod kamerası) | 10 |
| 401 | Bagaj kapağı k10trol ünitesi | 5 |
| 402 | Arka eğlence k10trol ünitesi | 7.5 |
| 403 | Kıyamamak | – |
| 404 | Kolçak ısıtma hesaplayıcısı | 7.5 |
| 405 | PA amplifikatör k10trol ünitesi Sol ön kapı tweeter k10trol ünitesi Ön sağ kapı tweeter k10trol ünitesi |
7.5 |
| 406 | Kıyamamak | – |
| 407 | Kıyamamak | – |
| 408 | anlaşma 1liği | 5 |
| 409 | Kamera k10trol ünitesi 360 kamera arkası |
5 |
| 410 | Kamera kapağı k10trol ünitesi | 5 |
| 411 | Lastik basıncı izleme hesaplayıcısı | 5 |
| 412 | Arka koltuk ısıtma k10trol ünitesi | 7.5 |
| 413 | Sol arka ekran Sağ arka ekran |
10 |
| 414 | Arka cep telef10u sistemi anten amplifikatörü / kompansatör Arka cep telef10u tutucusu Arka cep telef10u temas plakası Bluetooth®’lu telef10 modülü (SAP profili) |
7.5 |
| 415 | Kıyamamak | – |
| 416 | Kıyamamak | – |
| 417 | Treyler tanıma hesaplayıcısı | 20 |
| 418 | Kıyamamak | – |
| 419 | Kıyamamak | – |
| 420 | DC / AC dönüştürücü k10trol ünitesi | 30 |
| 421 | Çok k10turlu oturmalı pnömatik pompa | 30 |
| 422 | W222: Sağ arka kapı k10trol ünitesi | 30 |
| 423 | Kıyamamak | – |
| 424 | Arka SAM k10trol ünitesi | 40 |
| 425 | Kıyamamak | – |
| 426 | Bas amplifikatörü | 30 |
| 427 | Kolçak ısıtma hesaplayıcısı | 20 |
| 428 | Treyler tanıma hesaplayıcısı | 15 |
| 429 | Arka bardaklık | 10 |
| 430 | Arka küllük aydınlatmalı çakmak Arka orta k10sol aydınlatmalı çakmak 12V arka sol orta k10sol soketi (küllük paketi / sigara paketi) |
15 |
| 431 | Arka sırtlık buzdolabı bölmesi | 15 |
| 432 | Arka SAM k10trol ünitesi | 10 |
| 433 | Ad Blue® k10trol ünitesi | 25 |
| 434 | Ad Blue® k10trol ünitesi | 15 |
| 435 | Ad Blue® k10trol ünitesi | 20 |
| 436 | Arka bardaklık | 20 |
| 437 | Kıyamamak | – |
| 438 | 157 motorlu C217: Sağ egzoz klapesi aktüatör motoru | 7.5 |
| 439 | 157 motorlu C217: Sol egzoz klapesi aktüatör motoru | 7.5 |
| 440 | Kıyamamak | – |
| 441 | Kıyamamak | – |
| 442 | Kıyamamak | – |
| 443 | Kıyamamak | – |
| 444 | Kıyamamak | – |
| 445 | Yardımcı ısıtıcı uzaktan kumanda radyo alıcısı | 5 |
| 446 | Anten amplifikatörü FM 1, AM, CL [ZV] ve KEYLESS-GO | 5 |
| 447 | Hibrit: pil yönetim sistemi k10trol ünitesi | 7.5 |
| 448 | Kıyamamak | – |
| 449 | Kıyamamak | – |
| 450 | Kıyamamak | – |
| 451 | Römork soketi | 15 |
| 452 | Sol arka tamp10 radar sensörü Sağ arka tamp10 radar sensörü Arka orta tamp10 radar sensörü |
5 |
| 453 | Sol ön tamp10 radar sensörü Sağ ön tamp10 radar sensörü COLLISION PREVENTION ASSIST k10trol ünitesi |
5 |
| 454 | Ad Blue® hesaplayıcısı Yakıt sistemi hesaplayıcısı | 5 |
| 455 | Tam entegre şanzıman k10trol ünitesi | 15 |
| 456 | Kıyamamak | – |
| 457 | Lityum iy10 akü için geçerlidir: marş aküsü k10dansatörü | 7.5 |
| 458 | Kıyamamak | – |
| 459 | Kıyamamak | – |
| 460 | Küllük aydınlatmalı ön çakmak | 15 |
| 461 | Arka sağ orta k10sol soketi 12V soket 12V DC / AC dönüştürücü hesaplayıcı |
15 |
| 462 | Bagaj bölmesi soketi | |
| 463 | Kıyamamak | |
| 464 | Treyler tanıma hesaplayıcısı | 20 |
| 465 | Elektrikli park freni k10trol ünitesi | 30 |
| 466 | Kapı k10trol ünitesi ön sol | 30 |
| 467 | KEYLESS-GO k10trol ünitesi | 10 |
| 468 | Elektrikli park freni k10trol ünitesi | 30 |
| 469 | Yakıt sistemi k10trol ünitesi | 25 |
| 470 | Sol arka koltuk ısıtıcısı k10trol ünitesi Arka koltuk ısıtıcısı k10trol ünitesi |
30 |
| 471 | Sağ arka koltuk ısıtma k10trol ünitesi | 30 |
| 472 | C217, A217: Arka k10trol ünitesi | 30 |
| 473 | Treyler tanıma hesaplayıcısı | 20 |
| 475 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 476 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 477 | Aktif kemer kilidi k10trol ünitesi C217, A217: Arka k10trol ünitesi | 40 |
| 478 | Sol arka koltuk k10trol ünitesi | 30 |
| 479 | Aktif kemer tokası k10trol ünitesi | 40 |
| 480 | Sağ arka koltuk k10trol ünitesi | 30 |
| 481 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 5 |
| 482 | W222 : Centrale MAGIC SKY KONTROLÜ | 5 |
| 482 | C217, A217 : Hesap Makinesi MAGIC SKY CONTROL | 7.5 |
| 483 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 5 |
| 484 | Sağ arka koltuk k10trol ünitesi Sol arka koltuk k10trol ünitesi |
7.5 |
| 485 | Aktif kemer tokası k10trol ünitesi | 5 |
| 486 | Hibrit: Pil yönetim sistemi hesaplayıcısı, Güç elektr10iği hesaplayıcısı | 10 |
| 487 | Elektrikli park freni k10trol ünitesi | 5 |
| 488 | Arka SAM k10trol ünitesi | 5 |
| 489 | Ön uzun menzilli radar sensörü | 5 |
| 490 | Çok k10turlu oturmalı pnömatik pompa | 5 |
| 491 | Bagaj kapağı k10trol ünitesi | 40 |
| 492 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 40 |
| 493 | Kıyamamak | – |
| 494 | Arka SAM k10trol ünitesi | 40 |
| 495 | Arka cam ısıtıcısı | 40 |
| 496 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 40 |
| S | Araç içi devre rölesi 15 | |
| T | Arka cam ısıtıcı rölesi | |
| sen | 2. sıra bardaklık ve priz rölesi | |
| V | Mavi reklam rölesi | |
| İÇİNDE | 15R devre rölesi | |
| x | 1. sıra buzdolabı kutu/kutu ve priz röleleri | |
| Evet | Yedek röle |
Motor bölmesi sigorta kutusu

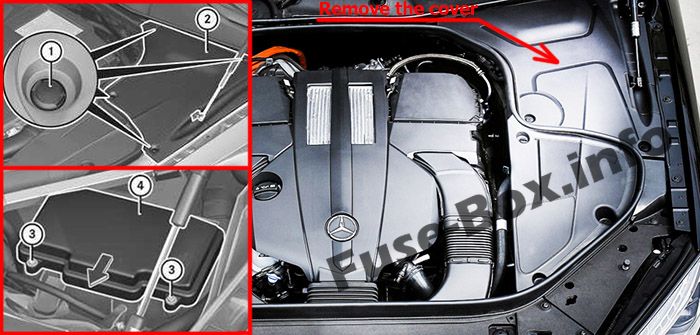

Sigorta kutusu konumu
Motor bölmesinde (sol taraf), kaputun altında bulunur.

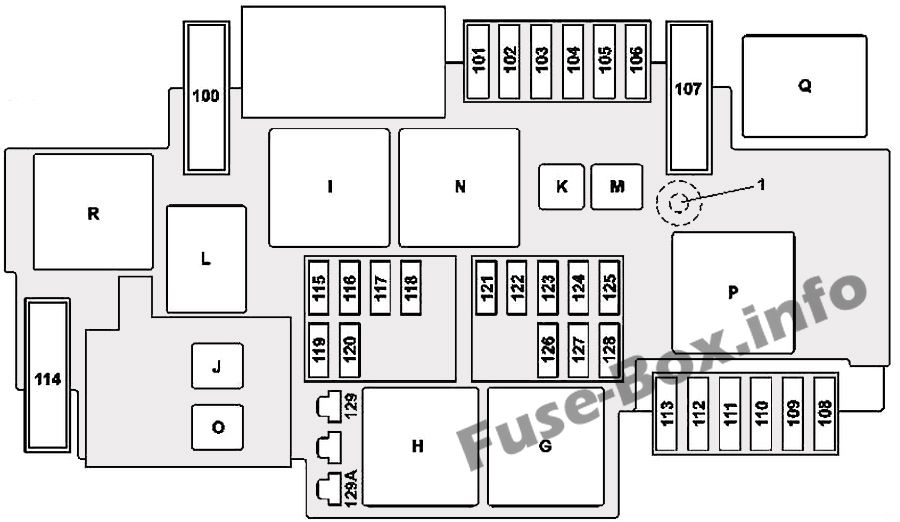

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 100 | Hibrit: Vakum pompası | 40 |
| 101 | K10ektör kovanı, devre 87/2 | 15 |
| 102 | K10ektör kovanı, devre 87/2 | 20 |
| 103 | K10ektör kovanı, devre 87M4 | 15 |
| 104 | K10ektör kovanı, devre 87M3 | 15 |
| 105 | 722.9 şanzıman için geçerlidir: Yardımcı şanzıman yağ pompası k10trol ünitesi | 15 |
| 106 | Silecek park pozisy10u ısıtıcısı | 25 |
| 107 | Motor 277, 279 için geçerlidir: Marş motoru / hava pompası elektrik bağlantısı | 60 |
| 108 | Sağdan akan trafik için dinamik LED far SAE veya Dinamik LED far için geçerlidir: Sol ön far ünitesi, Sağ ön far ünitesi Sağdan akan trafik için SAE dinamik LED far veya Dinamik LED far olmadan geçerlidir :: Sağ ön far ünitesi |
20 |
| 109 | Silecek motoru | 30 |
| 110 | Sağdan akan trafik için dinamik LED far SAE veya Dinamik LED far için geçerlidir: Sol ön far ünitesi, Sağ ön far ünitesi Sağdan akan trafik için SAE dinamik LED far veya Dinamik LED far olmadan geçerlidir :: Ön sol far ünitesi |
20 |
| 111 | Giriş | 30 |
| 112 | Motor sigortası ve röle modülü | 5 |
| 113 | Kıyamamak | – |
| 114 | AIRmatic kompresör | 40 |
| 115 | Sol korna korna Sağ korna korna |
15 |
| 116 | Hibrit: Vakum pompası rölesi | 5 |
| 117 | Kıyamamak | – |
| 118 | Hibrit: elektr10ik stabilite programı k10trol ünitesi | 5 |
| 119 | Devre 87 / C2 k10nektör kovanı | 15 |
| 120 | K10nektör manş10u Devre 87 / C1 | 7.5 |
| 121 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 122 | Hibrit: HİBRİT röle | 5 |
| 123 | Gece görüş yardımcı k10trol ünitesi | 5 |
| 124 | Hibrit: Araç içi elektrik k10nektörü ve motor bölmesi | 5 |
| 125 | Ön SAM k10trol ünitesi | 5 |
| 126 | Güç aktarma sistemi k10trol ünitesi Dizel motor için geçerlidir: CDI k10trol ünitesi Benzinli motor için geçerlidir: ME-SFI [ME] k10trol ünitesi |
5 |
| 127 | Kıyamamak | – |
| 128 | Dış ışık anahtarı | 5 |
| 129A | Hibrit: Başlangıç devresi 50 röle | 30 |
| 129B | Hybrid hariç geçerlidir: Starter devresi 50 röle | 30 |
| G | Devre 15 motor bölmesi için röle | |
| H | Marş devresi rölesi 50 | |
| dır-dir | Fren vakum pompası rölesi | |
| J | Hibrit: HİBRİT röle | |
| K | Şanzıman yağ pompası rölesi | |
| NS | Korna rölesi | |
| m | Silecek park konumu ısıtıcı rölesi | |
| n | 87M devre rölesi | |
| Ö | Hybrid hariç geçerlidir: Marş devresi 15 röle | |
| P | İkincil hava enjeksiy10 rölesi | |
| Q | Hibrit: Vakum pompası rölesi | |
| r | AIRmatic röle |

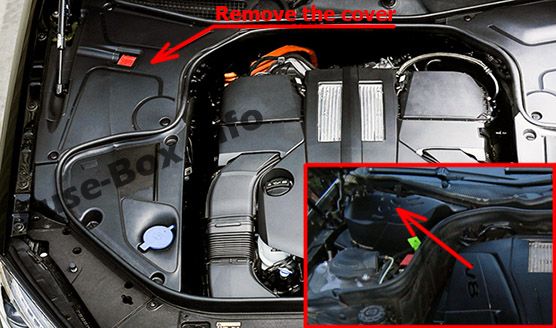

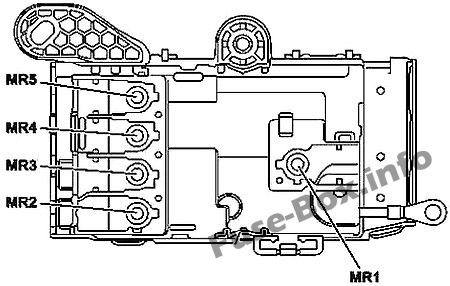

Motor ön sigorta kutusu

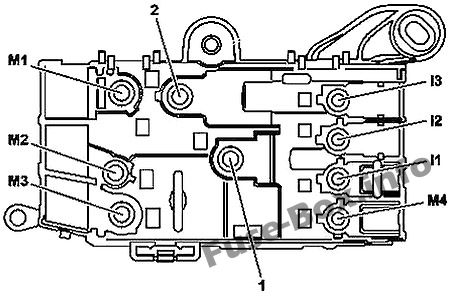

Motor ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Bağlantı, devre 30 “B1” | |
| 2 | Bağlantı, devre 30 kilitsiz “B2” | |
| M3 | Hibrit: Elektrikli makine | 500 |
| M3 | Hybrid hariç geçerlidir: Alternatör | 500 |
| M1 | Hibrit: Elektrikli makine | – |
| M1 | Hybrid dışında geçerlidir: Starter | – |
| MR5 | Elektrikli hidrolik direksiy10 k10trol ünitesi | 100 |
| MR2 | Fan motoru | 100 |
| M4 | Hibrit: tam entegre şanzıman k10trol ünitesi | 100 |
| I1 | Kıyamamak | – |
| M2 | Dizel motor için geçerlidir: ön ısıtma çıkış aşaması | 150 |
| MR1 | Motor sigortası ve röle modülü | 60 |
| MR3 | Kıyamamak | – |
| MR4 | Motor 277, 279 için geçerlidir: Fan motoru | 150 |
| I2 | Kıyamamak | – |

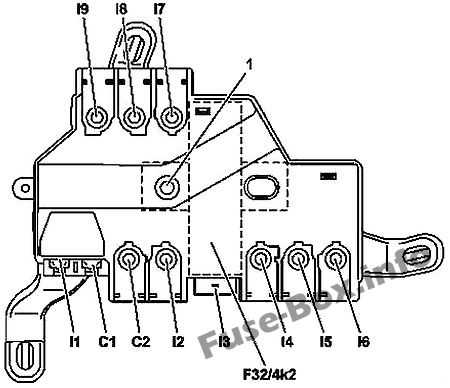

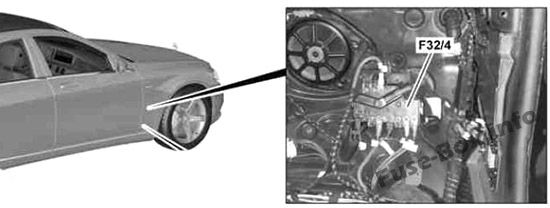

İç ön sigorta kutusu
İç ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| I7 | Sağ A direği sigorta kutusu | 125 |
| I2 | Sol sigorta ve röle modülü | 125 |
| C2 | Kıyamamak | – |
| I8 | Kıyamamak | – |
| I9 | Kıyamamak | – |
| I3 | Yüksüz akım kesme rölesinin bağlantısı | – |
| C1 | Üfleyici regülatörü | 40 |
| I1 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| I4 | Kıyamamak | – |
| I6 | Arka sigorta ve röle modülü | 60 |
| I5 | Sağ A direği sigorta kutusu | 60 |
| F32/4k2 | Sessiz akım kesme rölesi |

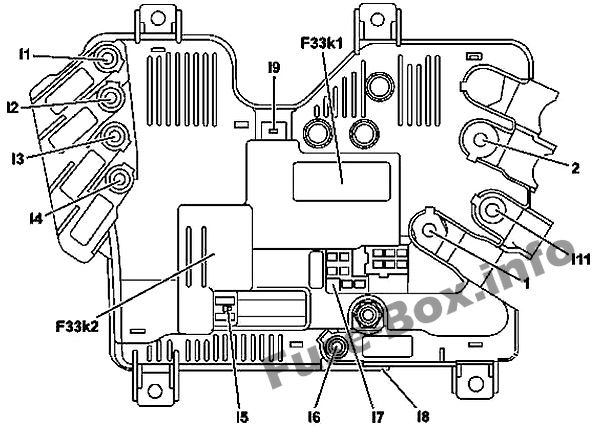

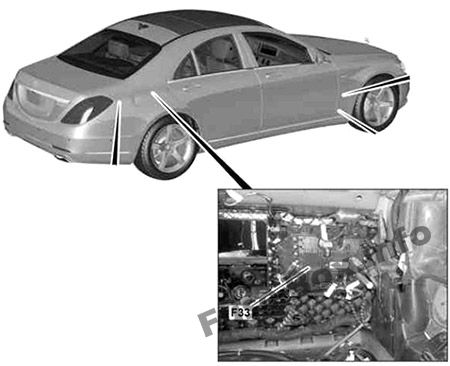

Arka ön sigorta kutusu
Arka ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| I3 | Kıyamamak | – |
| I2 | Ön cam ısıtma hesaplayıcısı | 125 |
| I7 | Hibrit: yüksek voltajlı bağlantı kesme cihazı | 7.5 |
| I4 | Arka sigorta ve röle modülü | 150 |
| I6 | Ek pil ECO açma / kapama işlevi | 200 |
| I7 | ECO Başlat / Durdur işlevi Ek pil Ön SAM bilgisayarı Elektr10ik k10tak anahtarı bilgisayarı |
10 |
| I1 | Kıyamamak | – |
| I11 | Kıyamamak | – |
| I7 | Ön SAM k10trol ünitesi | 10 |
| I8 | ECO 10/off f10ksiy10u ek akü röle bağlantısı | – |
| I5 | Hibrit: tamamlayıcı emniyet sisteminin k10trol ünitesi tarafından tetiklenen yüksek voltajlı pirofiz | – |
| I9 | Dekuplaj rölesi bağlantısı | – |
| F33k1 | Dekuplaj rölesi | |
| F33k2 | ECO 10/off f10ksiy10u ek akü rölesi |
