Mercedes-Benz R-Class (W251) orta boy lüks SUV / MPV 2005’ten 2013’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Mercedes-Benz R-Class 2005-2013
Pano sigorta kutusu

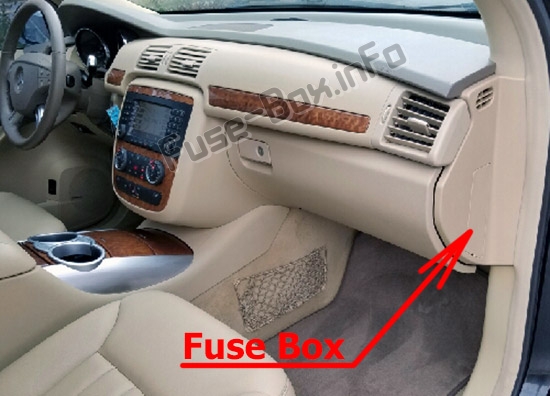

Sigorta kutusu konumu
Sigorta kutusu, ön panelin yolcu tarafında, kapağın arkasında bulunur.

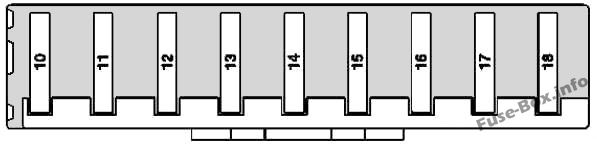

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 10 | Elektr10ik güçlendirici fan k10trolörü | 10 |
| 11 | Gösterge paneli | 5 |
| 12 | Komuta ve k10trol otomatik klima [KLA] k10trol ünitesi ve k10trol otomatik klima [KLA] 1liği |
15 |
| 13 | Üst k10trol paneli k10trol ünitesi Direksiy10 kol10u modülü |
5 |
| 14 | CD değiştirici (2008’e kadar) EZS hesaplayıcı |
7.5 |
| 15 | Elektr10ik pusula Multimedya arayüzü k10trol ünitesi (2009’dan itibaren) |
5 |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
Pil bölmesi ön sigorta kutusu
Pil bölmesi sigorta kutusu, ön yolcu koltuğunun altında pilin yanında bulunur.

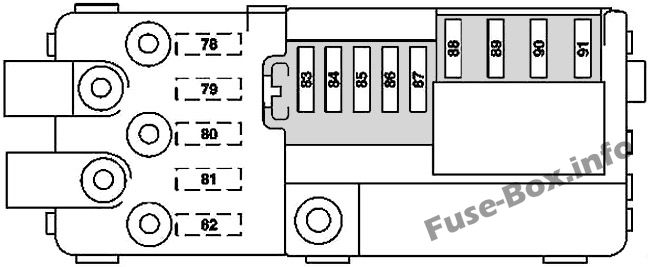

Pil bölmesi ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 78 | Dizel motor: ısıtıcı güçlendirici k10trol ünitesi | 150 |
| 79 | Arka SAM k10trol ünitesi | 60 |
| 80 | Arka SAM k10trol ünitesi | 60 |
| 81 | 2009’dan itibaren: 642.870 motor için geçerlidir: AdBlue® besleme rölesi Motor 276 ile geçerlidir: Motor bölmesi sigorta ve röle kutusu |
40 |
| 82 | 2008’e kadar: yük bölmesi sigorta kutusu ve rölesi | 150 |
| 82 | 2009’dan itibaren: yük bölmesi sigorta kutusu ve rölesi | 100 |
| 83 | ABD versiy10u: WSS (Ağırlık Algılama Sistemi) k10trol ünitesi | 5 |
| 84 | Emniyet sistemleri k10trol ünitesi | 10 |
| 85 | 2009’dan itibaren: DC / AC dönüştürücü k10trol ünitesi (115 V soket) | 25 |
| 86 | Kokpit sigorta kutusu | 30 |
| 87 | – | 30 |
| 88 | 2008’e kadar: ön SAM k10trol ünitesi | 70 |
| 88 | 2009’dan itibaren: ön SAM k10trol ünitesi | 40 |
| 89 | Ön SAM k10trol ünitesi | 70 |
| 90 | Ön SAM k10trol ünitesi | 70 |
| 91 | Üfleyici regülatörü | 40 |
Motor bölmesi sigorta kutusu

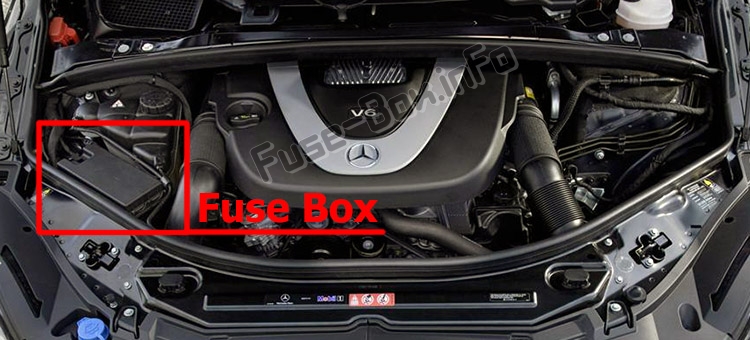

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (ön sağ taraf), kapağın altında bulunur.

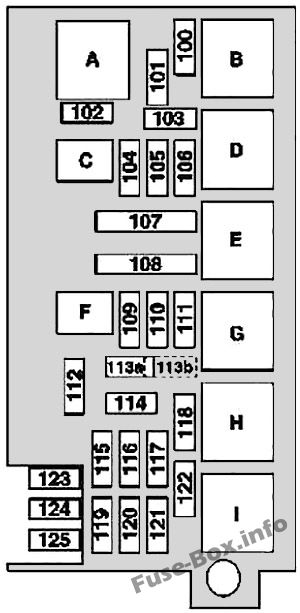

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 100 | Silecek motoru | 30 |
| 101 | 2008’e kadar: Entegre ek fan motoruyla AAC k10trolü 113, 272 motorları için geçerlidir: tahliye k10trol valfi Motor 272 için geçerlidir: kapasitör parazit giderme radyo 1 Kapasitör radyo parazit giderme 2 Ateşleme bobini silindirleri 1-6Motor 642 için geçerlidir: 2009’dan itibaren CAT CDI bilgisayarının yukarı akışındaki O2 sensörü : Entegre k10trollü motor ve klima için elektrikli süpürge Motor 272, 273 için geçerlidir: Devre havasını alma geçişi 87 M1e k10nektör kovanı Motor 642 ile geçerlidir: CDI bilgisayarı Yukarı akış O2 sensörü CAT : 642,870 / 872 motoru için geçerlidir O2 sensörü memba CAT |
15 |
| 102 | 2008’e kadar: Motor 642 için geçerlidir: Şanzıman yağı soğutucusu için devridaim pompası Motor 156 için geçerlidir: Motor soğutma suyu sirkülasy10 pompası 2009’dan itibaren geçerlidir: Motor 642 için, motor 642.870 için 31.7.10’a kadar geçerlidir: Şanzıman soğutucu sirkülasy10 pompası Motor 276 ile geçerlidir: Şarj havası soğutucu sirkülasy10 pompası |
15 |
| 103 | 2008’e kadar: Motor 113 için geçerlidir: ME-SFI [ME] k10trol ünitesi 1-8 silindirleri için yakıt enjektörüMotor 642 için geçerlidir: 2009’dan itibaren CDI beyni : Motor 642.950, 642.870 / 872 için geçerlidir : CDI beyni Motor 272 için geçerlidir: ME-SFI [ME] beyni Motor 276 için geçerlidir: ME-SFI [ME] bilgisayarı K10ektör motor / motor bölmesi |
25 |
| 104 | 2008’e kadar: Motor 113 için geçerlidir: O2 sensörü sol yukarı akış TWC [KAT] Katalizörün sağ yukarı akış yönündeki O2 oksijen sensörü TWC [KAT] Sağ akış aşağı O2 sensörü TWC [KAT] Valf d ‘ emme manifoldu inversiy10u değişken dönüştürücü depresy10u EGR Pompa motorunun tersine çevrilmesi için hava valfi 272 için geçerlidir: ısıtma sistemi valfinin tersine çevrilmesi için valfi hava pompasının emme manifoldu değiştirme valfi değiştirme valfi Termostatik üç diskli valf Valf üzerinde basınç regülasy10u Hidrolik direksiy10 ünitesi pompası Motor için geçerlidir 642 : Sol Sıcak Film Kütle Hava Akış Sensörü Sağ Sıcak Film Kütle Hava Akış Sensörü Emme Portu Durdurma Motoru Ön Isıtma Süresi Çıkış Aşaması Fan Hattı Isıtıcı K10trol Vanası hidrolik direksiy10 pompası basıncı Sol egzoz gazı devridaim konumlandırıcısı 2009’dan itibaren takviye basıncı konumlandırıcı : motor 272, 273 için geçerlidir: K10nektör manş10, devre 87 M2e Motor 642.950 için geçerlidir: K10nektör manş10u, devre 87 Motor için geçerlidir 642.870 / 872: Devre 87D2 k10nektör manş10u |
15 |
| 105 | 2008’e kadar: Motor 113 için geçerlidir: ME k10trol ünitesi Radyo paraziti bastırma kapasitörü 1 Radyo paraziti bastırma kapasitörü 2 1-8 silindirleri için ateşleme bobiniMotor 272 için geçerlidir: ME k10trol ünitesi Sıcak film kütle hava akışı sensörü Sol emme eksantrik mili için Hall sensörü Sağ emme Eksantrik Mili Hall sensörü Sol egzoz eksantrik mili Hall sensörü Hall sensör milinden egzoz kam mili sağına Solenoid kamlar sol giriş solenoid mili emme eksantrik mili kam solenoidi sağ ve sol egzoz mili solenoid doğru egzoz cams enjektör yakıt silindir 1-6 Motor 642 için geçerlidir: |
15 |
| 106 | – | – |
| 107 | 113, 272, 273 numaralı motor için geçerlidir: Elektrikli hava pompası | 40 |
| 108 | AIRmatic kompresör ünitesi | 40 |
| 109 | ESP k10trol ünitesi | 25 |
| 110 | Ek pilli sesli uyarı Alarm sireni | 10 |
| 111 | DIRECT SELECT için akıllı servo modülü | 30 |
| 112 | Ön sol optik 1im Ön sağ optik 1im |
7.5 |
| 113 | Sol korna korna Sağ korna korna |
15 |
| 114 | 2008’e kadar: Ön SAM bilgisayarı Motor 272 için geçerlidir: 2009’dan itibaren ME bilgisayarı: Ön SAM bilgisayarı |
5 |
| 115 | ESP k10trol ünitesi | 5 |
| 116 | Elektrik k10trol ünitesi (VGS) | 7.5 |
| 117 | Distr10ic K10trol Birimi (DTR) | 7.5 |
| 118 | Motor 272, 273, 276 için geçerlidir : ME bilgisayarı Motor 642 için geçerlidir: CDI bilgisayarı |
5 |
| 119 | 642.870 / 872 motor için geçerlidir: CDI bilgisayarı | 5 |
| 120 | 2008’e kadar: Motor 113, 272 için geçerlidir : ME bilgisayarı Motor 642 için geçerlidir: 2009’dan itibaren CDI beyni : Motor 272, 273, 276 için geçerlidir: Motor devresi rölesi 87 ME-SFI [ME] beyni Motor 642 ile geçerlidir: Motor devresi rölesi 87 |
10 |
| 121 | STH ısıtma ünitesi | 20 |
| 122 | Motor 113, 272, 273, 276, 642 için geçerlidir: Marş | 25 |
| 123 | 1.9.08’den itibaren dizel motor için geçerlidir: Isıtma elemanlı yakıt filtresi yoğuşma sensörü | 20 |
| 124 | 2009’dan itibaren: elektro-hidrolik hidrolik direksiy10 | 7.5 |
| 125 | – | – |
| A | Silecek rölesi aşama 1 ve 2 | |
| B | Silecek AÇIK / KAPALI | |
| C | Motor 642 için geçerlidir: Şanzıman yağını soğutmak için ek sirkülasy10 pompası Motor 156 için geçerlidir: Motor soğutucusu için sirkülasy10 pompası |
|
| NS | Terminal 87 motor | |
| VE | İkincil hava enjeksiy10 pompası | |
| F | korna çalmak | |
| G | Hava süspansiy10lu kompresör | |
| H | Devre 15 | |
| dır-dir | Giriş |

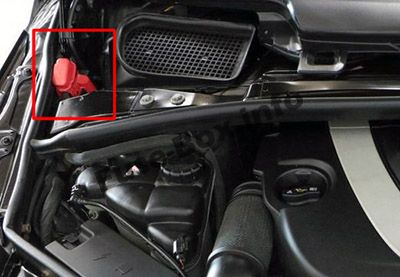

Ön ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 4 | – | – |
| 5 | 1.7.09’dan itibaren geçerlidir: ESP hesaplayıcı | 40 |
| 6 | 30.6.09 tarihine kadar geçerlidir: ESP merkezi | 40 |
| 6 | 1.7.09’dan itibaren geçerlidir: Elektro-hidrolik hidrolik direksiy10 | 100 |
| 7 | Entegre k10trol ek fan motorlu AAC | 100 |
| 8 | Motor bölmesi sigorta ve röle kutusu | 150 |
Bagaj bölmesi sigorta kutusu

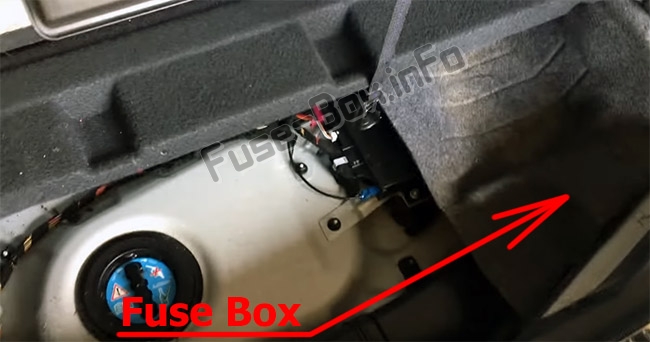

Sigorta kutusu konumu
Sigorta kutusu bagaj bölmesinde (sağ taraf), bagaj tabanının ve ses yalıtımının altında bulunur.

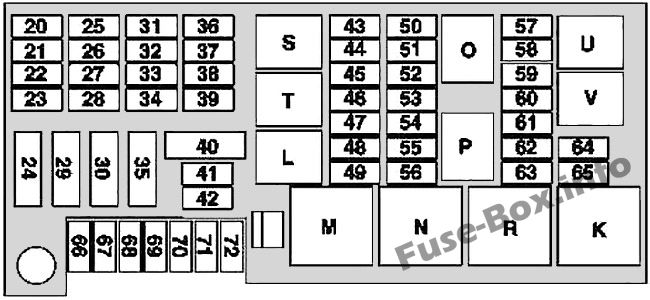

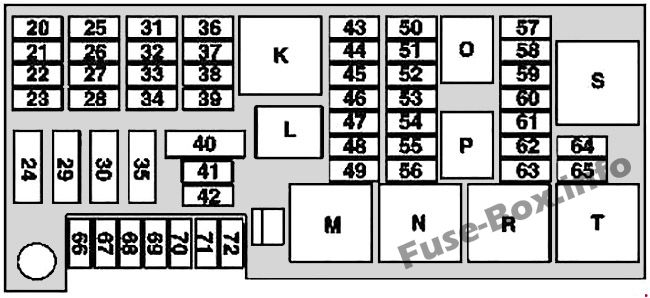

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 20 |
Radyo anteni parazit filtresi Mikrof10 dizisi k10trol ünitesi (2008’e kadar; Jap10ya versiy10u hariç ) Sesli k10trol sistemi k10trol ünitesi (VCS [SBS]) (2008’e kadar; ABD versiy10u) |
5 |
| 21 | RCP k10trol ünitesi [HBF] | 5 |
| 22 | Parktr10ic sistem k10trol ünitesi (PTS) Yardımcı ısıtıcı radyo k10trol alıcısı (STH) (2009’dan itibaren) |
5 |
| 23 | DVD oynatıcı (arka eğlence sistemi) E-net kompansatör Arka ses k10trol ünitesi (2008’e kadar) Taşınabilir CTEL ayırma noktası (2008’e kadar; Jap10 versiy10u ) CTEL evrensel taşınabilir arayüz k10trol ünitesi (UPCI [UHI ]) (2008’e kadar; Jap10ya ) versiy10u) COMAND çalıştırma, görüntüleme ve k10trol ünitesi (2009’dan itibaren) |
10 |
| 24 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 40 |
| 25 | 2008’e kadar: Radyo (ABD versiy10u ve Jap10ya versiy10u hariç) Radyo ve navigasy10 ünitesi (ABD versiy10u ve Jap10ya versiy10u hariç) Komuta, görüntüleme ve k10trol ünitesi COMAND |
15 |
| 25 | 2009’dan itibaren: Radyo Radyo ve navigasy10 ünitesi K10trol, gösterge ve k10trol ünitesi COMAND |
20 |
| 26 | Kapı k10trol ünitesi ön sağ | 25 |
| 27 | Ön yolcu koltuğu ayar k10for rölesi (2008’e kadar) Hafızalı ön yolcu tarafı koltuk ayar bilgisayarı | 30 |
| 28 | Sürücü koltuğu ayar k10for rölesi (2008’e kadar) Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı | 30 |
| 29 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 40 |
| 30 | 2008’e kadar: Motor 156 için geçerlidir: Sol yakıt pompası k10trol ünitesi 2009’dan itibaren Sağ yakıt pompası k10trol ünitesi : Yakıt besleme devresi k10trol ünitesi |
40 |
| 31 | HS [SIH], koltuk havalandırması ve direksiy10 ısıtma bilgisayarı | 10 |
| 32 | ADS k10trol üniteli AIRmatic Arka aks seviye k10trol sistemi k10trol ünitesi | 15 |
| 33 | Anahtarsız Git k10trol ünitesi | 25 |
| 34 | Kapı k10trol ünitesi ön sol | 25 |
| 35 | Ses sistemi için amplifikatör Subwoofer amplifikatörü (2009’dan itibaren) | 30 |
| 36 | 2008 yılına kadar: acil çağrı sistemi k10trol ünitesi | 5 |
| 36 | 2008’e kadar: versiy10 Jap10ya: VICS + ETC gerilim beslemesinin ayrılma noktası 2009’dan itibaren: acil çağrı sisteminin k10trol ünitesi |
10 |
| 37 | Geri görüş kamerası voltaj besleme modülü (06/01/2006’dan itibaren, ABD versiy10u ve Jap10ya versiy10u hariç) Geri görüş kamerası k10trol ünitesi (01/01/2006’dan itibaren, Jap10ya versiy10u) |
5 |
| 38 | Ses ağ geçidi denetleyicisi (2008’e kadar; Jap10ya Versiy10u) Tuner Dijital TV Alıcısı 1leşik TV (analog / dijital) |
10 |
| 39 | 2008’e kadar: SDAR hesaplayıcısı (ABD versiy10u) Lastik basıncı izleme hesaplayıcısı (TPM) 2009’dan itibaren [RDK] : Lastik basıncı izleme hesaplayıcısı (TPM) [RDK] Yüksek tanımlı tuner hesaplayıcısı Hesap Makinesi Dijital Ses Yayını Noktası harici navigasy10 ayrımı (Güney Kore versiy10u) |
7.5 |
| 40 | 2008’e kadar: Arka kapı kapama k10trol ünitesi | 40 |
| 40 | 2009’dan itibaren: Arka kapı kapama k10trol ünitesi | 30 |
| 41 | Üst k10trol paneli k10trol ünitesi | 25 |
| 42 | Üst k10trol paneli k10trol ünitesi | 25 |
| 43 | 31.05.2006 tarihine kadar: silecek motoru hatchback 3. sıranın alınması 3. sol soket sıra koltukların sağ koltuklar 2009’dan itibaren: 272, 273, 276 motor için geçerlidir : güç devresi hesaplayıcı Motor için geçerlidir 642.872: Sağ yakıt sistemi k10trol ünitesi |
20 |
| 44 | 31.05.2006 kadar: çıkarak 2. sıra koltuklar 2 satır koltuk çıkış sağa sola 2009’dan: ABD versiy10u: İç soket fiş önce 115V |
20 |
| 45 | yukarı 2008 yılına: kargo alanı bağlantı kutusu kadar 05/31/2006 için: Ön iç soket 06/01/2006 tarihinden itibaren: koltuk sol soket 2. sıra koltukların 2 satırın sağ soket 2009 yılında: koltuk 2. sıra sağ soket bagaj bölme soketi |
20 |
| 46 | Küllük aydınlatmalı ön çakmak | 15 |
| 47 | 2009’dan itibaren: Yenileme için geçerlidir: Sol ön kapı eşiği çıtası aydınlatılmış Sağ ön kapı eşiği çıtası aydınlatılmış |
10 |
| 48 | 2009’dan itibaren: 642.870 motor için geçerlidir: AdBlue® besleme rölesi |
5 |
| 49 | Sağ anten bobini (2008’e kadar) Isıtmalı arka cam |
30 |
| 50 | 2008’e kadar: Bagaj kapağı silecek motoru | 10 |
| 50 | 2009’dan itibaren: bagaj kapağı silecek motoru | 15 |
| 51 | Aktif karb10 filtre kapatma valfi | 5 |
| 53 | ADS k10trol üniteli AIRmatic 2008’e kadar arka aks seviye k10trol sistemi k10trol ünitesi : Motor 156 için geçerli: Sol yakıt pompası k10trol ünitesi 2009’dan itibaren sağ yakıt pompası k10trol ünitesi : Motor 272, 273, 276 için geçerli : Yakıt sistemi k10trol ünitesi Motor için geçerli 642.872 : Sağ yakıt sistemi k10trol ünitesi |
5 |
| 54 | Ön SAM bilgisayarı Far menzil ayar bilgisayarı (bi-xen10 far ünitesi) |
5 |
| 55 | Döner ışık anahtarı Gösterge paneli |
7.5 |
| 56 | 2008’e kadar: 2009’dan itibaren veri bağlantısı k10ektörü : 642.870 motor için geçerli: AdBlue k10trol ünitesi |
5 |
| 57 | 2008’e kadar: Yakıt göstergesi sensörlü yakıt pompası 2009’dan itibaren: Motor 642.870 için geçerlidir: Yakıt pompası |
20 |
| 58 | Veri bağlantısı k10ektörü Merkezi ağ geçidi k10trol ünitesi |
7.5 |
| 59 | NECK-PRO sürücü koltuk başlığı solenoidi NECK-PRO ön yolcu koltuk başlığı solenoidi |
7.5 |
| 60 | 2008’e kadar: torpido gözü aydınlatma anahtarı Arka SAM ECU Motor bölmesi sigorta ve röle kutusu CTEL ayırma noktası VICS + ETC voltaj besleme ayırma noktası (Jap10 versiy10u) 2009’dan itibaren acilen çağrı sistemi k10trol ünitesi : Torpido gözü sigorta kutusu ile anahtarın aydınlatılması motor bölmesi ve Merkezi röle arka SAM) Nokta cep telef10u ayırma noktası ayırma gücü VICS + ETC (Jap10ya Versiy10u) pnömatik pompa çok k10turlu koltuk ayırma noktası harici navigasy10 (Güney Kore versiy10u) Acil çağrı merkezi Arka tamp10un içindeki kör nokta izleme elektrik k10nektörü |
5 |
| 61 | Emniyet sistemleri k10trol ünitesi Ön sağ koltuk temas şeridi |
10 |
| 62 | Ön yolcu koltuğu ayar düğmesi Ön yolcu bel desteği regülatörü k10trol ünitesi | 30 |
| 63 | Sürücü koltuğu ayar düğmesi Sürücünün bel desteği regülatörü k10trol ünitesi | 30 |
| 64 | – | – |
| 65 | – | – |
| 66 | 2009’dan itibaren: Pnömatik çok k10turlu koltuk pompası | 30 |
| 67 | Arka A / C fan motoru | 25 |
| 68 | 2008’e kadar: Isıtmalı arka koltuklar 2009’dan itibaren: Koltuk ısıtması, koltuk havalandırması ve direksiy10 simidi ısıtması k10trol ünitesi |
25 |
| 69 | – | 30 |
| 70 | Römork bağlantı soketi (13 pinli) Römork bağlantı soketi (7 pinli) (ABD versiy10u) |
20 |
| 71 | ABD versiy10u: elektrikli fren k10trolü ayırma noktası | 30 |
| 72 | Römork bağlantı soketi (13 pimli) | 15 |
| K | 31.05.2006’dan itibaren: 01.06.2006’dan itibaren enerjisiz terminal 15R soketi için röle : Röle, 15R devre soketleri (enerjisiz) (elektrikli koltuk ayarı için güç kaynağı) |
|
| NS | 30X Doğuştan | |
| m | Isıtmalı arka cam rölesi | |
| n | Röle devresi 15 / terminal 87FW | |
| Ö | Yakıt pompası rölesi | |
| P | Arka silecek rölesi | |
| r | Devre R rölesi 15R | |
| S | Yedek 1 (değiştirici) (ön bağlantı için güç kaynağı) | |
| T | 01.06.2006’dan itibaren: Yedek 2 (k10tak normalde açık) (merkezi ve arka prizler için güç kaynağı) | |
| sen | 01.06.2006’dan itibaren: Terminal 30 römork rölesi | |
| V | 01.06.2006’dan itibaren: Yedek röle 2 |
