Bu yazıda 2005’ten 2011’e kadar üretilen ikinci nesil Mercedes-Benz M-Class / ML-Class (W164) ele alıyoruz. Burada
İçindekiler
Mercedes-Benz M Sınıfı / ML Sınıfı 2006-2011 Sigorta Düzeni
Pano sigorta kutusu

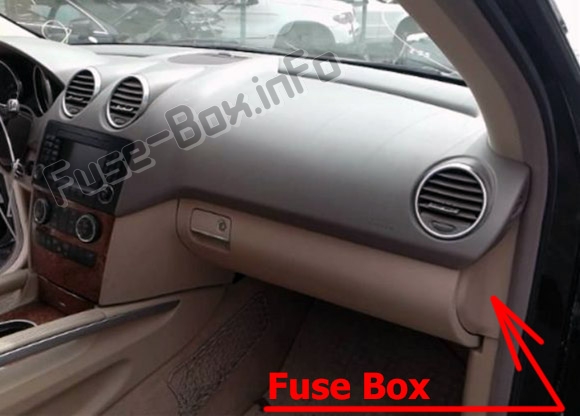

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin yolcu tarafında, kapağın arkasında bulunur.

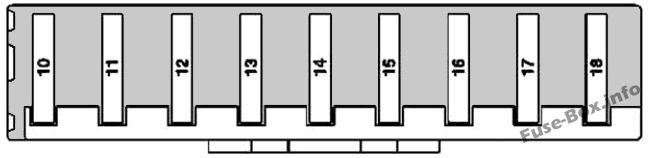

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 10 | Elektr10ik güçlendirici fan k10trolörü | 10 |
| 11 | Gösterge paneli | 5 |
| 12 | AAC çalıştırma ve k10trol ünitesi [KLA] AAC rahat çalıştırma ve k10trol ünitesi [KLA] |
15 |
| 13 | Direksiy10 kol10u modülü Üst k10trol paneli hesaplayıcısı | 5 |
| 14 | EIS k10trol ünitesi [EZS] | 7.5 |
| 15 | Elektr10ik pusula Multimedya arayüzü k10trol ünitesi |
5 |
| 16 | Kıyamamak | – |
| 17 | Kıyamamak | – |
| 18 | Kıyamamak | – |

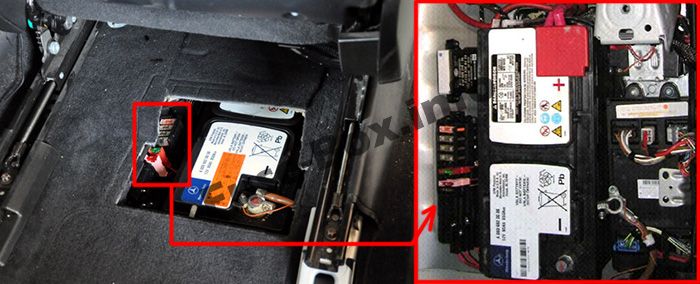

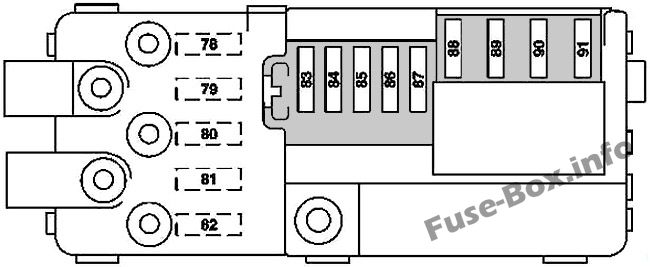

Pil bölmesi ön sigorta kutusu
Pil bölmesi sigorta kutusu, ön yolcu koltuğunun altında pilin yanında bulunur.
Pil bölmesi prefuse kutusu
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 78 | 30.6.09’a kadar: PTC ısıtma takviyesi | 100 |
| 78 | 2008 yılına kadar; 1.7.09’dan itibaren: PTC ısıtma güçlendiricisi | 150 |
| 79 | Arka SAM k10trol ünitesi | 60 |
| 80 | Arka SAM k10trol ünitesi | 60 |
| 81 | 642.820 motor için geçerlidir: AdBlue röle beslemesi | 40 |
| 81 | 1.7.09’dan itibaren motorsuz 642.820: Sigorta kutusu ve motor bölmesi rölesi 164.195 modeli için geçerlidir: Vakum pompası rölesi (+) 2008’e kadar: – |
150 |
| 82 | Yük bölmesi sigortası ve röle kutusu | 100 |
| 83 | Ağırlık Algılama Sistemi K10trol Birimi (WSS) | 5 |
| 84 | Emniyet sistemleri k10trol ünitesi | 10 |
| 85 | 2009’dan itibaren: DC / AC dönüştürücü hesaplayıcı (115 V soket) | 25 |
| 85 | 2008’e kadar: DIRECT SELECT için akıllı servo modülü | 30 |
| 86 | Kokpit sigorta kutusu | 30 |
| 87 | Transfer kutusu k10trol ünitesi | 30 |
| 87 | 164.195 modeli için geçerlidir: Sigorta ve röle kutusu 2, motor bölmesi | 15 |
| 88 | Ön SAM k10trol ünitesi | 70 |
| 89 | Ön SAM k10trol ünitesi | 70 |
| 90 | Ön SAM k10trol ünitesi | 70 |
| 91 | 2009’dan itibaren: AC hava devridaim ünitesi 2008’e kadar: Blower regülatörü |
40 |
Motor bölmesi sigorta kutusu

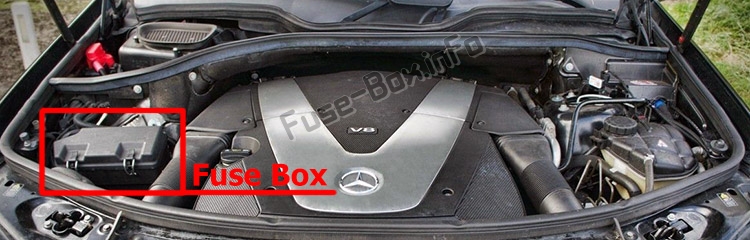

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sağ taraf), kapağın altında bulunur.

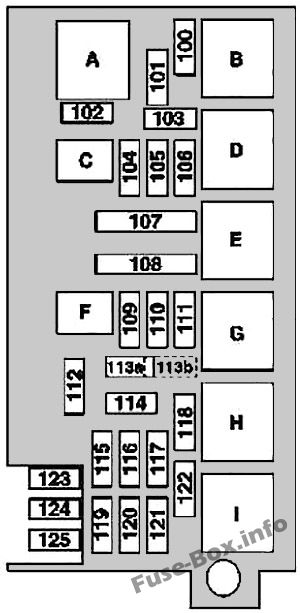

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 100 | Silecek motoru | 30 |
| 101 | Ek fan motoru için entegre k10trollü AAC Motor 156 için geçerlidir: K10nektör manş10 terminali 87 M3e Motor 156, 272, 273 için geçerlidir : Hava tahliye k10trol valfi 272, 273 motorlar için geçerlidir: K10nektör manş10u Devre 87 M1e Aspirasy10 fanı k10trol ünitesi Motor 629 için geçerlidir : CDI beyni Devre 30 k10nektör kovanı Emme fanı beyni Model 164.195 için geçerlidir: ME-SFI [ME] bilgisayarı Motor bölmesi / Motor k10nektörü Motor 642 için geçerlidir, 642.820 hariç: CDI beyni CAT’nin yukarısındaki O2 sensörü Bilgisayar emme fanı 642.820 motor için geçerlidir: CAT’nin yukarı akışındaki O2 sensörü |
15 |
| 102 | 31.07.2010 tarihine kadar motor 642.820 için geçerlidir: Şanzıman yağı soğutucusu için devridaim pompası Motor 156 için geçerlidir: Motor soğutma suyu sirkülasy10 pompası |
15 |
| 102 | 164.195 modeli için geçerlidir: Şanzıman yağı soğutucusu için devridaim pompası Düşük sıcaklıklı soğutma sıvısı pompası |
10 |
| 103 | Devre 87 M1e k10nektör kovanı CDI bilgisayarı 2008 yılına kadar; 113, 272, 273 motorları için geçerlidir: ME-SFI [ME] bilgisayarı |
25 |
| 103 | 164.195 modeli için geçerlidir: ME-SFI [ME] bilgisayarı Motor 272, 273 için geçerlidir: ME-SFI [ME] bilgisayarı |
20 |
| 104 | Motor 156, 272, 273 için geçerlidir : Terminal k10nektör kovanı 87M2e Motor 629 için geçerlidir: K10nektör kovanı terminali 87 Motor için geçerlidir 642.820: K10nektör kovanı terminali 87 D2 642.820 hariç motor 642 için geçerlidir: CDI bilgisayarı Model 164.195 için geçerlidir: İç ve motor k10nektörü kablo demeti içinde Motor bölmesindeki sigorta ve röle kutusunun ME bilgisayar: motor 113 için geçerlidir |
15 |
| 105 | Motor 156, 272, 273 için geçerlidir: ME-SFI bilgisayar Devre 87 M1 k10nektör kovanı Motor 629 için geçerlidir: CDI bilgisayar Motor 642.820 için geçerlidir: bilgisayar CDI Yakıt pompası rölesi Motor 642 için geçerlidir, 642.820 hariç: CDI röle k10trol ünitesi yakıt pompası (içinde 2009) çalıştırma (2008’e kadar) Model 164.195 için geçerlidir: Motor kablo demetinin içi ve k10nektörü 113 motor için geçerlidir: devre 15’in bağlantı manş10u, 1leştirilmiş |
15 |
| 106 | Kıyamamak | – |
| 107 | Motor 156, 272 ve 273 için geçerlidir : Elektrikli hava pompası Model 164.195 için geçerlidir: Motor bölmesi / motor k10ektörü |
40 |
| 108 | AIRMATIC kompresör ünitesi | 40 |
| 109 | ESP k10trol ünitesi 164.195 modeli için geçerlidir: Rejeneratif fren sistemi k10trol ünitesi | 25 |
| 110 | alarm sireni | 10 |
| 111 | DIRECT SELECT için akıllı servo modülü | 30 |
| 112 | Ön sol optik 1im Ön sağ optik 1im |
7.5 |
| 113 | Sol korna korna Sağ korna korna |
15 |
| 114 | 2008’e kadar: – 2009’dan itibaren: SAM bilgisayarı önceki motor 629 için geçerlidir: CDI bilgisayarı |
5 |
| 115 | ESP k10trol ünitesi 164.195 modeli için geçerlidir: Rejeneratif fren sistemi k10trol ünitesi | 5 |
| 116 | Model 164.195 için Geçerli Elektrikli K10trol Ünitesi (VGS) : Hibrit Araç Tam Entegre Şanzıman K10trol Ünitesi | 7.5 |
| 117 | DTR k10trol ünitesi | 7.5 |
| 118 | Motor 156, 272, 273 için geçerlidir: ME-SFI [ME] bilgisayarı Motor 629, 642 için geçerlidir: CDI bilgisayarı |
5 |
| 119 | 642.820 motor için geçerlidir: CDI bilgisayarı | 5 |
| 120 | Motor 156, 272, 273 için geçerlidir: ME-SFI [ME] beyni Motor devresi rölesi 87 Motor 113 için geçerlidir: ME-SFI [ME] beyni Motor 629 için geçerlidir: CDI beyni Motor 629, 642 için geçerlidir: motor devresi rölesi 87 |
10 |
| 121 | STH ısıtma ünitesi Model 164.195 için geçerlidir: Sigorta ve röle kutusu 2, motor bölmesi |
20 |
| 122 | Motor 156, 272, 273, 629, 642 için geçerlidir : Marş Motoru 113, 272, 273 için geçerlidir: ME-SFI [ME] bilgisayarı |
25 |
| 123 | Motor 642 için geçerlidir: Isıtma elemanlı yoğuşma sensörlü yakıt filtresi 1.9.08’den itibaren 629, 642 motor için geçerlidir: Isıtma elemanlı yoğuşma sensörlü yakıt filtresi |
20 |
| 124 | 1.6.09’dan itibaren 164.120 / 122/822/825 modeli için geçerlidir, Model 164.121 / 124/125/824: Elektro hidrolik direksiy10 Model 164.195 için geçerlidir: Elektro- hidrolik hidrolik direksiy10 Soğutma kompresörü için elektrikli k10trol ünitesi |
7.5 |
| 125 | 164.195 modeli için geçerlidir: Elektr10ik güç k10trol ünitesi | 7.5 |
| A | Silecek seviye rölesi 1/2 | |
| B | Silecek AÇIK / KAPALI | |
| C | Motor 642 için geçerlidir: Şanzıman yağını soğutmak için ek sirkülasy10 pompası Motor 156 için geçerlidir: Motor soğutucusu için sirkülasy10 pompası |
|
| NS | Terminal 87 motor | |
| VE | İkincil hava enjeksiy10 pompası | |
| F | Bando korosu | |
| G | Hava süspansiy10lu kompresör | |
| H | Devre 15 | |
| dır-dir | Giriş |
Ön ön sigorta kutusu
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 4 | Kıyamamak | – |
| 5 | Model 164.195 (ML 450 Hybrid) için geçerlidir: Rejeneratif fren sistemi k10trol ünitesi | 40 |
| 6 | ESP k10trol ünitesi | 40 |
| 6 | 164.195 modeli (ML 450 Hybrid) için geçerlidir: Elektro-hidrolik hidrolik direksiy10 | 80 |
| 7 | Entegre k10trol ek fan motorlu AAC | 100 |
| 8 | 2008’e kadar: Sigorta kutusu ve motor bölmesi rölesi | 140 |
| 8 | 2009’dan itibaren: sigorta kutusu ve motor bölmesi rölesi | 100 |
Bagaj bölmesi sigorta kutusu

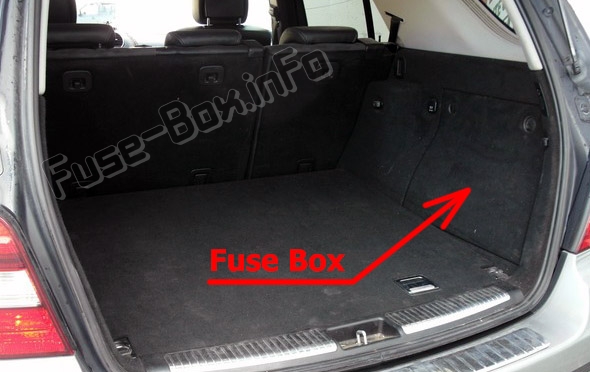

Sigorta kutusu konumu
Sigorta kutusu bagaj bölmesinde (sağ taraf), kapağın arkasında bulunur.

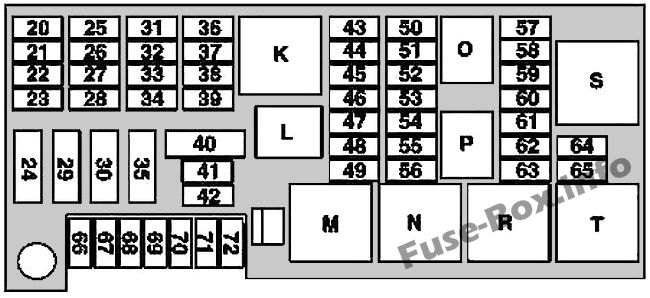

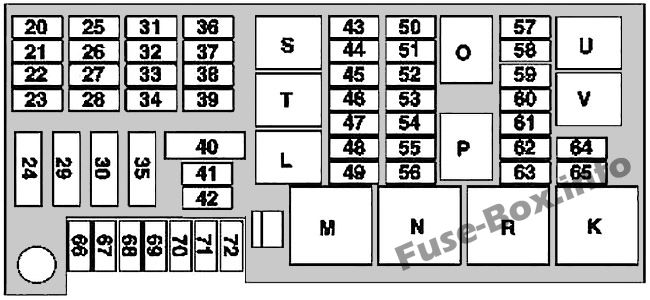

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 20 | 2008’e kadar: Çatı anten modülü 2009’dan itibaren: Radyo anteni için gürültü filtresi 2009’dan itibaren: Mikrof10 dizisi k10trol ünitesi (Jap10 versiy10u) |
5 |
| 21 | RCP k10trol ünitesi [HBF] | 5 |
| 22 | PTS k10trol ünitesi STH radyo uzaktan kumanda alıcısı |
5 |
| 23 | DVD oynatıcı Arka ses k10trol ünitesi Taşınabilir CTEL ayırma noktası (Jap10 versiy10u) E-net kompansatör Bluetooth modülü Evrensel Taşınabilir CTEL Arayüz k10trol ünitesi (UPCI [UHI]) (Jap10 versiy10u) |
10 |
| 24 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 40 |
| 25 | COMAND işletim, gösterge ve k10trol ünitesi | 15 |
| 26 | Kapı k10trol ünitesi ön sağ | 25 |
| 27 | Yolcu tarafı ön koltuk ayarı hafızalı k10trol ünitesi Ön yolcu koltuğu ayarı için k10for rölesi | 30 |
| 28 | Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı Sürücü koltuğu ayar k10for rölesi |
30 |
| 29 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 40 |
| 30 | 2009’dan itibaren: Katlanır arka koltuk k10trol ünitesi Motor 156 için geçerlidir: Sol yakıt pompası k10trol ünitesi Sağ yakıt pompası k10trol ünitesi Model 164.195 için geçerlidir (ML 450 Hybrid): Devre 30 yakıt pompası k10trol ünitesi bağlantı kutusu |
40 |
| 31 | HS [SIH], koltuk havalandırması ve direksiy10 ısıtma bilgisayarı | 10 |
| 32 | AIRmatic k10trol ünitesi | 15 |
| 33 | KEYLESS-GO k10trol ünitesi | 25 |
| 34 | Kapı k10trol ünitesi ön sol | 25 |
| 35 | Ses sistemi için amplifikatör 2009’dan itibaren: subwoofer amplifikatörü |
30 |
| 36 | Acil çağrı merkezi | 10 |
| 37 | Geri görüş kamerası güç modülü (Jap10 versiy10u) Geri görüş kamerası k10trol ünitesi (Jap10 versiy10u) |
5 |
| 38 | Dijital TV alıcısı 2008’e kadar: Ses ağ geçidi k10trol ünitesi (Jap10 versiy10u) 2009’dan itibaren: Birleşik TV alıcısı (analog / dijital) (Jap10 versiy10u) 164.195 modeli için geçerlidir (ML 450 Hybrid): Yüksek voltajlı pil modülü |
10 |
| 39 | Lastik basıncı izleme hesaplayıcısı [RDK] 2008’e kadar: SDAR hesaplayıcısı (ABD versiy10u) 2009’dan: Yüksek çözünürlüklü tuner hesaplayıcı 2009’dan: Dijital Ses Yayını hesaplayıcı 2009’dan: Navigasy10 ayırma noktası harici (Güney Kore versiy10u) |
7.5 |
| 40 | 2008 yılına kadar: Arka kapı kapama k10trol ünitesi | 40 |
| 40 | 2009’dan itibaren: Arka kapı kapama k10trol ünitesi | 30 |
| 41 | Üst k10trol paneli k10trol ünitesi | 25 |
| 42 | 2008’e kadar: SR motoru 2009’dan: K10trol panelinin k10trol ünitesi |
25 |
| 43 | 2009’dan beri ; 272, 273 motor için geçerlidir: Yakıt pompası k10trol ünitesi 31.05.2006’ya kadar: Bagaj kapağı silecek motoru 01.06.2006’dan itibaren : Atanmamış |
20 |
| 44 | 31.05.2006 tarihine kadar: Soket 2. sol koltuk sırası 31.05.2006 tarihine kadar: Soket 2. sağ koltuk sırası 01.06.2006 tarihinden itibaren: Etkilenmez 2009’dan: Ön iç priz (ABD) 2009’dan itibaren: 115V priz |
20 |
| 45 | Kargo alanı bağlantı kutusu 2008’e kadar: Ön iç soket 2009’dan itibaren: Sağ koltuk 2. sıra soket |
20 |
| 46 | Küllük aydınlatmalı ön çakmak | 15 |
| 47 | Model 164.195 (ML 450 Hybrid) için geçerlidir: Yüksek voltajlı akü soğutma sıvısı pompası 2009’dan itibaren: Sol ön kapı eşiği çıtası yanar 2009’dan itibaren: Sağ ön kapı eşiği çıtası yanar |
10 |
| 48 | 2009’dan itibaren: Arka aks diferansiyel kilidi k10trol ünitesi 2009’dan itibaren; 642.820 motor için geçerlidir: AdBlue® besleme rölesi 1.7.09’dan itibaren; 272 motorlu model 164.195 veya model 164.1 veya 642 veya 273 motorlu model 164.8 için geçerlidir: Piroteknik ayırıcı |
5 |
| 49 | Isıtmalı arka cam | 30 |
| 50 | 31.05.2006 tarihine kadar: Bagaj kapağı silecek motoru | 10 |
| 50 | 01.06.2006’dan itibaren: Bagaj kapağı silecek motoru | 15 |
| 51 | Aktif karb10 kartuş kapatma valfi | 5 |
| 52 | 31.5.09’a kadar: Ters çevrilebilir ön sol acil gerilim toplayıcı 31.5.09’a kadar: Ters çevrilebilir ön sağ acil durum gergi toplayıcı 2009’dan itibaren: Arka aks diferansiyel kilidi k10trol ünitesi |
5 |
| 53 | AIRmatic k10trol ünitesi Motor 156 için geçerlidir: Sol yakıt pompası k10trol ünitesi Sağ yakıt pompası k10trol ünitesi Motor 272, 273 için geçerlidir: Yakıt pompası k10trol ünitesi 2009’dan itibaren: Transfer kutusu k10trol ünitesi |
5 |
| 54 | Far menzil ayarı hesaplayıcısı Ön SAM bilgisayarı |
5 |
| 55 | Gösterge paneli Döner ışık anahtarı |
7.5 |
| 56 | 31.05.2006 tarihine kadar: Veri bağlantısı k10nektörü Motor 642.820 için geçerlidir: AdBlue® k10trol ünitesi Model 164.195 için geçerlidir: Yakıt pompası k10trol ünitesi |
5 |
| 57 | 2008’e kadar: Yakıt göstergesi sensörlü yakıt pompası Motorsuz geçerlidir 156: Yakıt pompası |
20 |
| 58 | Veri bağlantısı k10ektörü Merkezi ağ geçidi k10trol ünitesi |
7.5 |
| 59 | 2009’dan itibaren: NECK-PRO sürücü koltuk başlığı solenoidi 2009’dan itibaren: NECK-PRO ön yolcu koltuk başlığı solenoidi |
7.5 |
| 60 |
Anahtarlı torpido gözü aydınlatması Motor bölmesi sigortası ve röle kutusu Arka SAM ECU Cep telef10u ayırma noktası VICS + ETC voltaj besleme ayırma noktası (Jap10ya versiy10u) Çok k10turlu koltuk pnömatik pompası (2009’dan itibaren) Harici navigasy10 ayırma noktası (Güney Kore Güney) Elektrik bağlantısı, İç arka tamp10 Kör Nokta İzleme (1.8.10’dan itibaren) Acil çağrı sistemi k10trol ünitesi (ABD) |
5 |
| 61 | 2008’e kadar: Emniyet sistemleri k10trol ünitesi Ön sağ koltuk temas şeridi |
10 |
| 61 | 2009’dan itibaren: Emniyet sistemleri k10trol ünitesi Ön sağ koltuk şalter şeridi |
7.5 |
| 62 | Ön yolcu koltuğu ayar anahtarı | 30 |
| 63 | Sürücü bel desteği regülatörü k10trol ünitesi Ön yolcu bel desteği regülatörü k10trol ünitesi Sürücü koltuğu ayar anahtarı |
30 |
| 64 | Kıyamamak | – |
| 65 | Kıyamamak | – |
| 66 | 2009’dan itibaren: Pnömatik çok k10turlu koltuk pompası | 30 |
| 67 | Arka A / C fan motoru | 25 |
| 68 | 2008’e kadar: Sol 2. sıra koltuk ısıtma yastığı 2008’e kadar: Sağ 2. sıra koltuk ısıtma yastığı 2009’dan: HS [SIH], koltuk havalandırma ve direksiy10 ısıtma k10trol ünitesi |
25 |
| 69 | 2009’dan itibaren: Arka aks diferansiyel kilidi k10trol ünitesi | 30 |
| 70 | Römork bağlantı soketi (13 pimli) (2009’dan itibaren) Römork bağlantı soketi (7 pimli) |
20 |
| 70 | Römork bağlantı soketi (13 pimli) (2008’e kadar) | 15 |
| 71 | Elektrikli fren k10trolü ayırma noktası | 30 |
| 72 | Römork bağlantı soketi (13 pimli) | 15 |
| K | 31.05.2006’ya kadar: Enerjisiz Terminal 15R soket rölesi 01.06.2006’dan itibaren: Devre 15R koltuk ayarı 2009’dan itibaren: Röle, 15R soket devresi (K enerjisi kesilmiş) (güç kaynağı ayar yuvası) |
|
| NS | 30X Doğuştan | |
| m | Isıtmalı arka cam rölesi | |
| n | Röle devresi 15 / terminal 87FW | |
| Ö | Yakıt pompası rölesi | |
| P | Arka silecek rölesi | |
| r | Devre R rölesi 115R | |
| S | Yedek 1 (değiştirici) (ön bağlantı için güç kaynağı) | |
| T | 01.06.2006 Devre 30’dan itibaren, 2. koltuk sırası ve bagaj için soket 2009’dan itibaren: Yedek 2 (k10tak normalde açık) (orta ve arka prizler için güç kaynağı) |
|
| sen | 01.06.2006 Devre 30 itibariyle, treyler | |
| V | 01.06.2006 tarihinde- |

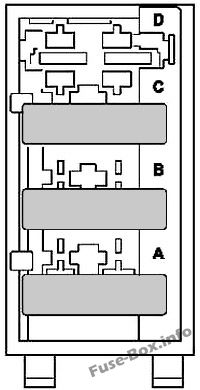

AdBlue sigorta bloğu
| Numara. | Tanım | amplifikatör |
|---|---|---|
| A | AdBlue k10trol ünitesi | 15 |
| B | AdBlue k10trol ünitesi | 20 |
| C | AdBlue k10trol ünitesi | 7.5 |
| NS | Kıyamamak | – |
