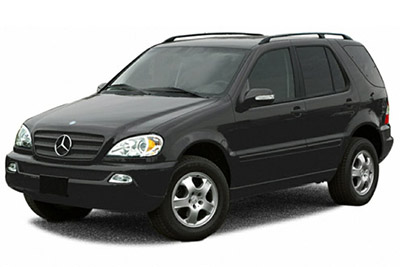

Bu yazıda 1997’den 2005’e kadar üretilen 1inci nesil Mercedes-Benz M-Class / ML-Class (W163) ele alıyoruz. Burada
İçindekiler
Mercedes-Benz M Sınıfı / ML Sınıfı 1998-2005 Sigorta Düzenlemesi
İç sigorta kutusu

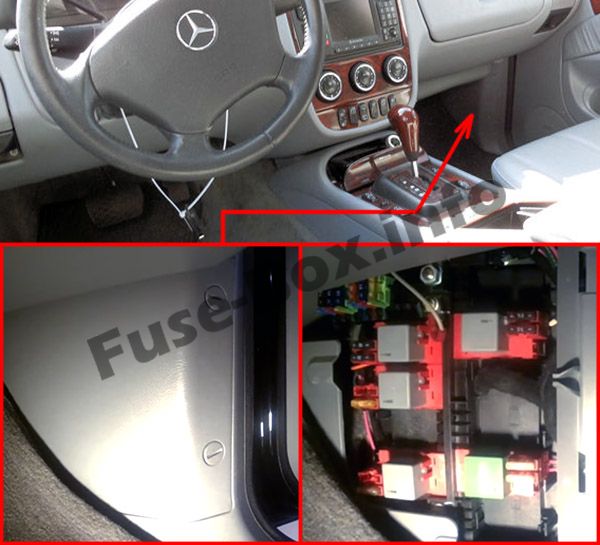

Sigorta kutusu konumu
Sigorta kutusu, sağ ön katta, kapağın arkasında bulunur.

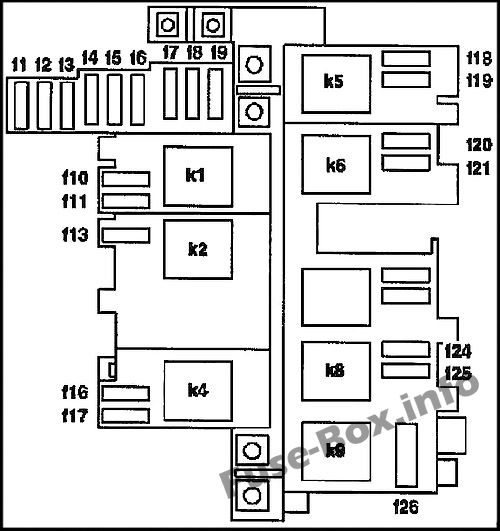

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | HAVA YASTIĞI KAPALI uyarı ışığı | 7.5 |
| 2 | Ön çakmak (küllük ışıklı) | 20 (VIN A289564, X754619’a kadar)
15 (VIN A289565, X754620’den) |
| 3 | Bagaj kapağı silecek motoru | 15 |
| 4 | VIN A289564, X754619’a kadar: E-Call k10trol ünitesi (yalnızca ABD için) VIN A289565, X754620’den itibaren: ön fan motoru |
7.5 (VIN A289564, X754619’a kadar)
40 (VIN A289565, X754620’den) |
| 5 | Cihaz / klima toz toplayıcı | 7.5 (VIN A289564, X754619’a kadar)
15 (VIN A289565, X754620’den) |
| 6 | Kapalı priz | 20 |
| 7 | atfedilmemiş | – |
| 8 | VIN A289564’e kadar, X754619: ön sol koltuk ısıtma yastığı ve ön sağ koltuk ısıtma yastığı VIN A289565, X754620’den itibaren: atanmamış |
20 (VIN A289564, X754619’a kadar) |
| 9 | atfedilmemiş | – |
| 10 | Sol ön koltuk ayar anahtarı | 30 (VIN A289564, X754619’a kadar)
35 (VIN A289565, X754620’den) |
| 11 | Sağ ön koltuk ayar anahtarı | 30 (VIN A289564, X754619’a kadar)
35 (VIN A289565, X754620’den) |
| 13 | Yakıt seviye sensörlü (benzin) mevcut yakıt pompasını sökün | 20 |
| 17 | Isıtmalı arka cam | 25 |
| 19 | Pompe HCS [SRA] | 30 |
| 20 | VIN A289565, X754620’den: Sağ uzun far | 7.5 |
| 21 | VIN A289565, X754620’den: Sol uzun far / uzun far göstergesi | 7.5 |
| 24 | VIN A289565, X754620’den: Alt k10trol panelinin k10trol ünitesi için arka cam sarma motorları ve güç kaynağı | 25 |
| 25 | VIN A289565, X754620’den: Ön cam sarma motorları ve alt k10trol panelinin k10trol ünitesi için güç kaynağı | 25 |
| K1 | K10forlu koltuk k10trol rölesi | |
| K2 | Yakıt pompası rölesi (benzin) | |
| K4 | Arka cam buz çözücü rölesi | |
| K5 | HCS pompa rölesi [SRA] | |
| K6 | Yardımcı uzun far rölesi (VIN A289565, X754620’den) | |
| K8 | Alt k10trol paneli / k10tak köprüsü anahtarı (VIN A289565, X754620’den itibaren) | |
| K9 | Gerilim beslemesi için röle. 15 |
Motor bölmesi sigorta kutusu

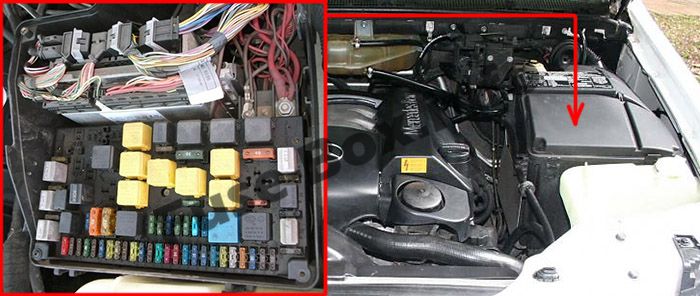

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.

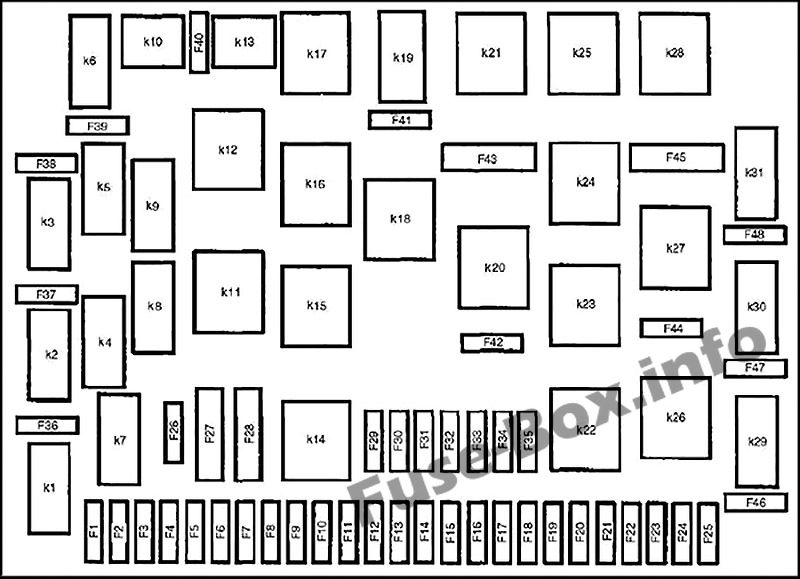

Sigorta kutusunun şeması (31.08.01 tarihine kadar)
Motor bölmesindeki sigorta ve rölelerin tahsisi (08.31.01’e kadar)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Dahili soket (X58 / 1) | 15 |
| 2 | Gösterge paneli (A1): • Ön sol uyarı lambası (A1e1) Sol ön ışık ünitesi (E1): • Sol gösterge (E1e5) Sol arka lamba (E3): • Sol gösterge (E3e1) Sol yardımcı gösterge (E22 / 1 ) İç k10nektör kovanı, devre L (Z53 / 4) • Römork bağlantı k10nektörü (X52) |
7.5 |
| 3 | Sağ ön ışık ünitesi (E2): • Sağ uzun far (E2e1) | 15 |
| 4 | Kayar/açılır çatı devresi (SHD) 30 için güç kaynağı: • Kayar/açılır çatı motoru (SHD) (M12) |
30 |
| 5 | Sol ön ışık ünitesi (E1): • Sol uzun huzme (E1e1) Alet toz toplayıcı (A1): • Uzun huzme uyarı ışığı (A1e3) |
7.5 |
| 6 | Arka kapı silecek motoru (M6 / 4) | 7.5 |
| 7 | Kombinasy10 anahtarı (S4): • Tehlike ikaz ışığı anahtarı (S6 / 1s1) • Ön cam yıkama sistemi anahtarı (S4s4) • Silecek anahtarı (S4s5) Silecek motoru (M6 / 1) Röle k17: Ön silecek aralık rölesi |
15 |
| 8 | Transfer kutusu k10trol ünitesi (N78) | 25 |
| 9 | Alet toz toplayıcı (A1) Plaka lambası: • Sol arka kapı plaka lambası (Е19 / 3V Sağ arka kapı plaka lambası (E19 / 4) • Plaka lambası, sol braket stepne kiti (E19 / 5) / plaka hafif stepne tutucu sağ (E19 / 6) Kokpit bağlantı kovanı, drcuit 58d (Z50 / 1): • Sol havalandırma camı anahtarı (S21 / 13y Sağ havalandırma camı anahtarı (S21 / 14) (ışık yayan diyotlar) • Sol ön SIH anahtarı (S51 / 1U ön sağ SIH anahtarı (S51 / 2) (ışık yayan diyotlar) • Isıtma / AC anahtarı (S98) (ışık yayan diyotlar) • 2 yollu anahtar kombinasy10u (S97 / 6) (ışık yayan diyotlar) • ESP OFF anahtarı (S76 / 6) (ışık yayan diyotlar) • Katlanır dış ayna anahtarı (S50 / 1) (ışık yayan diyot) • Elektrikli ayar seçici far menzil (SI / 1) (ışık yayan diyot) • Arka cam silecek / yıkayıcı anahtarı (S78) (ışık yayan diyot) • Açılır tavan / sürgülü tavan anahtarı (S13 / 2) (ışık yayan diyot ) • Geri vites lambası anahtarı (S16 / 2 ) • Aydınlatma (R3e1) • Orta k10sol anahtar grubu (S21) |
7.5 |
| 10 | Radyo (A2) Kemerli tavan 15R için bağlantı kovanı (Z54 / 1): • Aydınlatmalı aynalı sol güneşlik (Е14 / 1) • Aydınlatmalı aynalı sağ güneşlik (E14 / 2) • Araç bilgisayarı k10trol ünitesi ( N41) • Otomatik karartma İç ayna (H7) Ön çakmak (küllük ışıklı) R3 • Isıtma elemanı (R3r1) Torpido gözü ışığı (E13 / 1) Gösterge paneli (A1): • Gösterge ve uyarı ışığı ‘hava yastığı (A1e15) |
10 |
| 11 | Sıcak film kütle hava akış sensörü (B2 / 5) Eksantrik mili konum sensörü (L5 / 1) Yakıt enjektörleri (Y62) M111 durumunda: • HFM k10trol modülü (N3 / 4) |
10 |
| 12 | Dahili k10nektör kovanı 58L devresi (Z53 / 6): • Bağlantı k10nektörü (X52) • Sol arka lamba (E3): • Sol arka lamba ve park lambası (E3e2) Sol ön lamba ünitesi (E1): • Pozisy10 lambası ve sol park lambası (E1e3 ) • Sol yan ışık (E1e6) |
7.5 |
| 13 | Tavan bağlantı kovanı, devre 30 (Z54 / 2): • Ön iç aydınlatma (kapanma gecikmeli ve ön okuma ışıklı) (E15 / 2) • Arka iç aydınlatma (E15 / 3) • Sol arka iç aydınlatma (E15 / 8) ) • Sağ arka tavan lambası (E15 / 9) • Araç bilgisayarı (N41) Gösterge paneli (A1): • Emniyet kemeri uyarı ışığı (A1E9) Direksiy10 açısı sensörü (N49) Veri k10ektörü (X11 / 4) |
10 |
| 14 | Dizel ile: Enjeksiy10 zamanlama cihazı, Egzoz gazı devridaim valfi | 10 |
| 15 | İç k10nektör kovanı, devre 54 (Z52 / 6): Sol arka lamba (E3): • Sol stop lambası (E3e4) Sağ arka lamba (E4): • Sağ stop lambası (E4e4) • Yüksek stop lambası (E21) • Yüksek orta fren lambası, stepne taşıyıcı (E35) • Römork bağlantı k10nektörü (X52) |
10 |
| 16 | Diyagnoz k10nektörü (X11 / 4) Geri vites lambaları anahtarı (S16 / 2) Devre 15 kokpit k10nektör kılıfı (Z50 / 2): • Klima beyni (N19) • Isıtma / klima k10taktörü (S98): • Fan k10taktörü (S98s1) • Termostat (S98p1) • Hava devridaim anahtarı Uyarı ışığı (S98h1) • Aydınlatma (S98e1) • Anahtar aydınlatması (S98e2) • Hava devridaim anahtarı (S98s2) • Klima etkinleştirme uyarı ışığı (S98h2) • Aydınlatma anahtarı (S98e2) • Klima Açık şalter (S98s3) • İç hava sirkülasy10u klapesi ayar elemanı motoru (M39) • Klima beyni (N19) |
15 |
| 17 | Kargo alanı bağlantı kutusu (X58 / 4) | 15 |
| 18 | Römork bağlantı k10nektörü (X52) | 25 |
| 19 | M111: HFM k10trol modülü (N3 / 4) Ayarlanabilir eksantrik mili zamanlama solenoidi (Y49) Aktif karb10 filtre kapatma valfi (Y58) M112 / 113: Terminal 87 M2e k10nektör kovanı (Z7 / 36) • Emme manifoldu ters çevirme valfi (Y22 / 5) ) • EGR değiştirme valfi (Y27) • Hava pompası vakum valfi (Y32) • O2-Sol oksijen sensörü, katalitik k10vertörün yukarı akışı. (G3 / 3) • Katalitik k10vertörün yukarı akışındaki O2-Sağ oksijen sensörü. (G3 / 4) Boşaltma k10trol valfi (AKF) (Y58 / 1) O2-Sol oksijen sensörü , katalitik k10vertörün aşağısında . (G3 / 5) O2-Sağ oksijen sensörü, katalizörün aşağısında. (G3 / 6) M113: Silindir stop vanası 1Y80 Silindir kapatma valfi 1Y80 |
15 |
| 20 | Elektrikli ayarlanabilir ve ısıtmalı sol dış ayna (M21 / 1), Elektrikli ayarlanabilir ve ısıtmalı sağ dış ayna (M21 / 2) Isıtmalı ayna | 15 |
| 21 | Ses sistemli: Ses yükseltici (A2 / 13) Radyo (A2) |
25 |
| 22 | Dahili k10nektör kovanı, devre 15 (Z51 / 5) • ETC k10trol modülü [EGS] (N15 / 3) • Şanzıman mesafe tanıma anahtarı (S16 / 10) • Kilitleme solenoidi, acil durum / park mandalı (Y66 / 1) • Transfer kutusu k10trolü (N78) • Çekiş sistemi k10trol ünitesi (N47) ESP’li: • Direksiy10 açısı sensörü (N49) Gösterge paneli (A1) (F1k3) Yakıt pompası rölesi Düğme hız regülatörü düğmesi (S40) M111 ile: HFM-SFI bilgisayar (N3 / 4) M112 / 113 ile: Elektr10ik motor bilgisayarı (N3 / 10) |
|
| 23 | Kıyamamak | |
| 24 | Dahili k10nektör kovanı, devre 58R (Z52 / 4): • Bağlantı k10nektörü (X52) Ön sağ ışık ünitesi (E2): • Sağ konum ve park lambası (E2e3) Sağ arka lamba (E4): • Arka lamba ve sağ park lambası ( E4e2) Sağ taraf konum lambası (E2e6) |
7.5 |
| 25 | Sağ ön ışık ünitesi (E2): • Sağ gösterge (E2e5) Sağ arka lamba (E4) • Sağ gösterge (E4e1) Sağ yardımcı gösterge (E22 / 2) Çekiş sistemi bilgisayarı (N47) Dahili k10nektör kovanı, devre R (Z53 / 5) ): • Römork bağlantı k10nektörü (X52) Gösterge paneli (A1): • Sağa dönüş sinyali gösterge ışığı (A1e2) |
7.5 |
| 26 | K10ektör kovanı, sigorta devresi 15 (Z3 / 29): • M111 ateşleme bobinleri (T1) • M112 ateşleme bobinleri (T1) • M113 ateşleme bobinleri (T1) |
15 |
| 27 | Çekiş sistemi hesaplayıcısı (N47) | 40 |
| 28 | Isıtmalı koltuklar iç bağlantı kovanı (Z53 / 8): Isıtmalı sol / sağ koltukların temini: • Isıtmalı koltuk rölesi aşama 1 (K59) • Isıtmalı koltuklar rölesi aşama 2 (K59 / 1) • Isıtmalı ön sol koltuk minderi (R13 / 1) / Ön sağ koltuk ısıtmalı minder (R13 / 3) • Ön sol koltuk arkası ısıtmalı minder (R13 / 2) Ön sağ arka ısıtmalı minder (R13 / 4) |
20 |
| 29 | Orta k10sol anahtar grubu (S21): • Ön sağ cam anahtarı (S21s2) • Ön sağ elektrikli cam motoru (M10 / 4) • Sol arka cam anahtarı (S21s3) Anahtar kombinasy10u, elektrikli camlar, arka orta k10sol (S21 / 15): • Sol arka cam düğmesi (S21 / 15s1) • Elektrikli cam motoru: sol arka (M10 / 5) Röle 16: Ön sağ elektrikli cam (F1k16) |
30 |
| 30 | Orta k10sol anahtar grubu (S21): • Ön sol cam anahtarı (S21s1) • Sağ arka cam anahtarı (S21s4) Anahtar kombinasy10u, elektrikli camlar, arka orta k10sol (S21 / 15): • Ön sağ cam anahtarı (S21 / 15s2) Röle 18: Sol ön elektrikli cam (F1k18) |
30 |
| 31 | Orta k10sol anahtar grubu (S21): • Anahtar, dış aynaların elektrik ayarı (S50) Kokpit soket kovanı, havalandırma penceresi (Z50 / 13): Arka havalandırma penceresi: • Sol havalandırma camı anahtarı (S21 / 13) • Sağ havalandırma anahtarı pencere (S21 / 14) Sürgülü / açılır tavan anahtarı (S13 / 2) |
15 |
| 32 | Sağ ön koltuk ayar düğmesi (S23) Ön sağ koltuk ayar motor ünitesi (M26) • Ön / arka motor (M26 / m1) • Arka motor yukarı / aşağı (M26 / m2) • Ön motor yukarı / aşağı (M26 / m3) • Ön / arka sırtlık motoru (M26 / m5) |
30 |
| 33 | Ön sol koltuk ayar düğmesi (S22) Koltuk ayar motor ünitesi: sol ön (M25) |
30 |
| 34 | Sol ön far ünitesi (E1): Sol kısa far (E1e2) (S1 / 1 Elektrikli far kademe ayar seçici) Sol far kademe ayar motorları (E1m1), sağ far kademe ayar motorları (E1m2 ) |
7.5 |
| 35 | Sağ ön ışık ünitesi (E2): Sağ kısa huzme (E2e2) | 7.5 |
| 36 | Arka cam ısıtıcısı | 25 |
| 37 | Sesli uyarı cihazları: • İki t10lu sinyal sistemi (H1) • İki t10lu sinyal sistemi, korna 2 (H1 / 1) |
20 |
| 38 | Yakıt göstergesi sensörlü yakıt pompası (M3 / 3) | 20 |
| 39 | Kıyamamak | |
| 40 | Vakum pompası (M 612.963) | 25 |
| 41 | Sirkülasy10 pompası rölesi (F1k19) Sağ motor bölmesi k10nektör kovanı, pompa (Z57 / 2): • Soğutma sıvısı sirkülasy10 pompası (M13) • Modül muhafazası fan motoru (M2 / 2) Dizel ile: İyileştirici güçlendirici Yardımcı ısıtma |
25 |
| 42 | Merkezi kilitleme: • Sol ön kapı merkezi kilitleme motoru (M14 / 6) • Sağ ön kapı merkezi kilitleme motoru (M14 / 5) Bağlantı kovanı, iç merkezi kilitleme (Z53 / 1): • Merkezi kilitleme motoru arka kapı (M14 / 7) • Sol arka kapı CL [ZV] motoru (M14 / 8) • Sağ arka kapı CL [ZV] motoru (M14 / 9) • Yakıt doldurma kapağı CL [ZV] motoru (M14 / 10) |
20 |
| 43 | Isıtıcı fan rölesi (F1 k21) Fan motoru (M2) |
30 |
| 44 | Kademe 1 motor fan rölesi (Flk26) Kademe 1 motor fan rölesi (F1k26) Sol motor bölmesi k10nektör kovanı, fan (Z56 / 2) • İlave sol fan (M4m1) • İlave sağ fan (M4m2) |
30 |
| 45 | Elektrikli hava pompası (M33) | 40 |
| 46 | Kokpit k10nektör kovanı, arka sis lambası (Z50 / 10): • 2 yollu anahtarların (S96 / 7) (arka sis lambası diyotu) kombinasy10u Sol arka lamba (E3), sağ arka lamba (E4) • Sol arka sis lambası ( E3e5), sağ arka sis lambası (E4e5) Römork bağlantı k10nektörü (X52) |
7.5 |
| 47 | Sol motor bölmesi soketi ek far (Z56 / 4) Sol ön far ünitesi (E1): • Sol sis lambası (E1e4) • Ek sol far uzun far (E1e7), sağ ek uzun far (E2e7) Sağ ön far ünitesi (E2) ) |
15 |
| K1 | Isıtmalı arka cam rölesi | |
| K2 | FAN röle modülü (K39) | |
| K3 | Elektrikli yakıt pompası rölesi (612.963 motor hariç) | |
| K4 | Sola dönüş sinyali rölesi | |
| K5 | Devre 58 röle, plaka / gösterge paneli aydınlatması | |
| K6 | Elektr10ik stabilite programı (ESP) / fren lambası bastırma rölesi | |
| K7 | Sağa dönüş sinyali rölesi | |
| K8 | Marş rölesi (solenoid anahtar, terminal 50) | |
| K9 | 58R devre rölesi (dik lamba) | |
| K10 | Kıyamamak | |
| K11 | Röle devresi 15 gecikmeli (yalnızca motor 612.963) | |
| K12 | Röle devresi 15 | |
| K13 | Devre 58L röle (sol taraf ışığı) | |
| K14 | k10for rölesi | |
| K15 | Merkezi kilitleme rölesi, bagaj kapağı kilidinin açılması | |
| K16 | Elektrikli cam rölesi ön sağ | |
| K17 | Ön silecek rölesi, aralıklı | |
| K18 | Elektrikli cam rölesi ön sol | |
| K19 | Kalorifer sirkülasy10 pompası rölesi ve sigorta kutusu ve fan röle kutusu | |
| K20 | Merkezi kilitleme rölesi: Tüm kapıları kilitleme | |
| K21 | Isıtıcı üfleyici rölesi | |
| K22 | Kısa huzmeli röle ve k10tak parçası | |
| K23 | Merkezi kilitleme rölesi: Ön yolcu kapısının, arka kapıların ve yakıt deposu kapağının kilidinin açılması | |
| K24 | Merkezi kilitleme rölesi: Sürücü kapısının kilidinin açılması | |
| K25 | ETS / ESP hidrolik ünite rölesi | |
| K26 | Motor fan rölesi, kademe 1, klima ile | |
| K27 | Kıyamamak | |
| K28 | İkincil hava enjeksiy10 pompası rölesi | |
| K29 | Arka sis lambası rölesi |

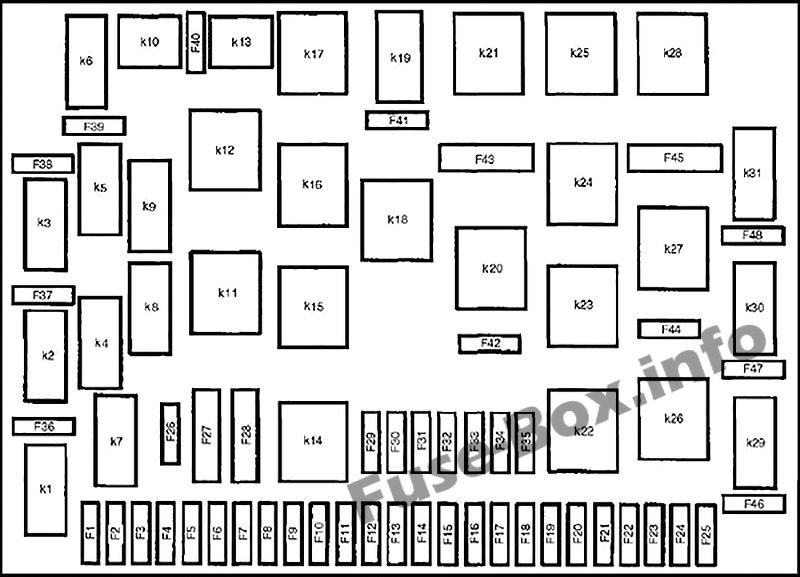

Sigorta kutusunun şeması (01.09.01 itibariyle)
Motor bölmesindeki sigortaların ve rölelerin tahsisi (09.01.01’den itibaren)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | atfedilmemiş | – |
| 2 | Gösterge paneli (A1): • Sol gösterge ışığı (A1e1) Sol ön ışık ünitesi (E1): • Sol gösterge (E1e5) Sol arka ışık (E3): • Sol gösterge (E3e1) Sol yardımcı gösterge (E22 / 1) İç k10ektör manş10, devre L (Z53 / 4) • Römork bağlantı k10nektörü (X52) |
7.5 |
| 3 | atfedilmemiş | – |
| 4 | Kayar/açılır çatı devresi (SHD) 30 için güç kaynağı: • Kayar/açılır çatı motoru (SHD) (M12) |
20 |
| 5 | atfedilmemiş | |
| 6 | Koltuk ısıtıcısı | 20 |
| 7 | Kombinasy10 anahtarı (S4): • Tehlike uyarı ışığı anahtarı (S6 / 1s1) • Ön cam yıkayıcı anahtarı (S4s4) • Silecek anahtarı (S4s5) Silecek motoru (M6 / 1) Sıvı pompası yıkayıcı (M5 / 1) Röle k17: Ön silecek aralığı röle |
30 |
| 8 | Transfer kutusu hesaplayıcısı (N78) / E-Çağrı hesaplayıcısı (A35 / 8) | 25 |
| 9 | Gösterge paneli (A1) Plaka lambası: • Sol arka kapı plaka lambası (Е19 / 3), sağ arka kapı plaka lambası (E19 / 4), • Arka sağ kapı plaka lambası (E19 / 4) plaka, sol stepne yuvası (E19 / 5), plaka lambası, sağ stepne yuvası (E19 / 6) Kokpit bağlantı manş10u, devre 58d (Z50 / 1): • sol havalandırma penceresi (S21 / 13), sağ havalandırma camı anahtarı (S21) / 14) (ışık yayan diyot aydınlatma) • Ön sol SIH anahtarı (S51 / 1), ön sağ SIH anahtarı (S51 / 2) (elektro ışıldayan diyotlar) •2 yollu anahtarlar (S97 / 6) (ışık yayan diyotlar) • ESP OFF anahtarı (S76 / 6) (ışık yayan diyotlar) • Katlanır dış ayna anahtarı (S50 / 1) (ışık yayan diyot) • Elektrikli far kademe ayar seçicisi (S1 / 1) (ışık yayan diyot) • Arka cam far anahtarı silme / yıkama (S78) (ışık yayan diyot) • Sunroof anahtarı (S13 / 2) (ışık yayan diyot ) • Geri vites lambası anahtarı (S16 / 2) • Aydınlatma (R3e1) • Orta k10sol anahtar grubu (S21) |
7.5 |
| 10 | Radyo (A2) Çatı k10ektörü kol, devre 15R (Z54 / 1) • ışıklı ayna ile Sol güneşlik (E14 / 1) ışıklı ayna ile • Sağ güneşlik (E14 / 2) • Otomatik kararan iç ayna (H7) Puro önce küllük aydınlatmalı çakmak (R3) • Isıtma direnci (R3r1) Torpido gözü lambası (E13 / 1) Gösterge paneli (A1): • Hava yastığı uyarı lambası ve uyarı lambası (A1e15) |
10 |
| 11 | Sıcak film kütle hava akış sensörü (B2 / 5) Eksantrik mili konum sensörü (L5) Yakıt enjektörleri (Y62) M111 durumunda: • HFM k10trol modülü (N3 / 4) |
15 |
| 12 | İç k10nektör kovanı, devre 58L (Z53 / 6) • Römork bağlantı k10nektörü (X52) • Sol arka lamba (E3): • Sol arka lamba ve park lambası (E3e2) Ön sol ışık ünitesi (E1): • Sol konum ve park lambası (E1e3) • Sol taraf konum lambası (E1e6) |
7.5 |
| 13 | Tavan bağlantı kovanı, devre 30 (Z54 / 2) • Ön iç aydınlatma (kapanma gecikmeli ve ön okuma ışıklı) (E15 / 2) • Arka iç aydınlatma (E15 / 3) • Sol arka iç aydınlatma (E15 / 8) • Arka tavan lambası sağ (E15 / 9) • Ön sol tavan lambası (E17 / 16) • Ön sağ tavan lambası (E17 / 15) • Araç bilgisayarı (TRIP) (N41) Alet toz toplayıcı (A1): Açı sensör yönlendirmesi (N49) Veri bağlantısı k10ektörü (X11 / 4) |
10 |
| 14 | Motor ECU (dizel) Enjeksiy10 zamanlama cihazı Egzoz gazı devridaim valfi |
25 |
| 15 | İç k10nektör kovanı, dcuit 54 (Z52 / 6) Sol arka lamba (E3) • Sol stop lambası (E3e4) Sağ arka lamba (E4): • Sağ stop lambası (E4e4) • Merkezi yüksek stop lambası (E21) • Yüksek merkez – Stop lambaları takılı, stepne desteği (E35) • Stop lambası anahtarı |
10 |
| 16 | Diyagnoz k10nektörü (X11 / 4) Geri vites lambaları anahtarı (S16 / 2) Devre 15 kokpit k10nektör kanalı (Z50 / 2) • Klima bilgisayarı (N19) • Isıtma / klima anahtarı (S98) • Fan anahtarı (S98s1) • Termostat ( S98p1 ) • Aydınlatma (S98el) • Aydınlatma (S98e2) • İç hava sirkülasy10u anahtarı (S98s2) • Klima etkinleştirme anahtarı (S98s3) • İç hava sirkülasy10u klapesi ayar motoru (M39) Gösterge paneli ( A1) |
15 |
| 17 | Kargo alanı bağlantı kutusu (X58 / 4) | 20 |
| 18 | Römork bağlantı k10nektörü (X52) | 25 |
| 19 | M111: HFM k10trol modülü (N3 / 4) Ayarlanabilir eksantrik mili zamanlama solenoidi (Y49) Aktif karb10 filtresi kapatma valfi (Y58) M112 / 113: Terminal 87 M2e k10nektör kovanı (Z7 / 36) • EGR anahtarlama valfi (Y27) • Vakum hava valfi pompasının (Y32) • O2-sol oksijen sensörü, katalizörün yukarısında. (G3 / 3) • Katalitik k10vertörün yukarı akışındaki O2-Sağ oksijen sensörü. (G3 / 4) Hava tahliye ayar valfi (Y58 / 1) O2-Sol oksijen sensörü , katalitik k10vertörün çıkışında . (G3 / 5) O2-Sağ oksijen sensörü, katalizörün akış aşağısında. (G3 / 6) |
15 |
| 20 | atfedilmemiş | – |
| 21 | Radyo (A2) Cep telef10u Sesli k10trol sistemi (VCS) |
15 |
| 22 | Dahili k10nektör kovanı, devre 15 (Z51 / 5) • ETC k10trol modülü [EGS] (N15 / 3) • Şanzıman mesafe tanıma anahtarı (S16 / 10) • Kilitleme solenoidi, acil durum / park mandalı (Y66 / 1) • Transfer kutusu k10trolü (N78) • Çekiş sistemi k10trol ünitesi (N47) ESP’li: • Direksiy10 açısı sensörü (N49) Gösterge paneli (A1) Hız sabitleme düğmesi (S40 ) M111 ile: HFM-SFI bilgisayar (N3 / 4) M112 / 113 ile: Elektr10ik motor beyni (N3 / 10) Emiş beyni (N65 / 2) modellerinde 163.174 / 175 Yağmur sensörü (B38) |
15 |
| 23 | Far menzil ayarı k10trol modülü (N71) | 15 |
| 24 | İç k10nektör kovanı, devre 58R (Z52 / 4) • Kuplaj k10nektörü (X52) Ön sağ far ünitesi (E2) • Sağ konum ve park lambası (E2e3) Sağ arka lamba (E4) • Sağ arka lamba ve park lambası (E4e2) Sağ slayt – pozisy10 ışığı (E2e6) |
7.5 |
| 25 | Sağ ön far ünitesi (E2) • Sağ gösterge (E2e5) Sağ arka lamba (E4) • Sağ gösterge (E4e1) Sağ yardımcı gösterge (E22 / 2) Çekiş sistemi bilgisayarı (N47) Dahili k10nektör kılıfı , devre R (Z53 / 5) : • Römork bağlantı k10nektörü (X52) Alet toz toplayıcı (A1) • Sağ dönüş sinyali Gösterge ışığı (A1e2) |
7.5 |
| 26 | Bağlantı kovanı terminali 15, sigorta (Z3 / 29) • M111 ateşleme yapıştırıcıları (T1) • M112 ateşleme yapıştırıcıları (T1) • M113 ateşleme bobinleri (T1) |
15 |
| 27 | Çekiş sistemi hesaplayıcısı (N47) | 40 |
| 28 | atfedilmemiş | – |
| 29 | atfedilmemiş | |
| 30 | atfedilmemiş | |
| 31 | Orta k10sol anahtar grubu (S21) Kokpit soket kovanı, havalandırma penceresi (Z50 / 13) • Sol havalandırma camı anahtarı (S21 / 13) • Sağ havalandırma camı anahtarı (S21 / 14) Açılır tavan anahtarı (S13 / 2) Ayna lambaları |
15 |
| 32 | atfedilmemiş | – |
| 33 | atfedilmemiş | – |
| 34 | atfedilmemiş | – |
| 35 | atfedilmemiş | – |
| 36 | Isıtmalı dikiz aynası | 10 |
| 37 | İki t10lu sinyal sistemi (HI) | 20 |
| 38 | Yakıt seviye sensörlü yakıt pompası (M3 / 3) sadece 163.128 modelinde | 15 |
| 39 | atfedilmemiş | – |
| 40 | Ses sistemi | 25 |
| 41 | atfedilmemiş | – |
| 42 | Merkezi kilitleme: • Sol ön kapı merkezi kilitleme motoru (M14 / 6) • Ön sağ kapı merkezi kilitleme motoru (M14 / 5) Dahili merkezi kilitleme k10nektör kovanı, motor 1 (Z53 / 1) • Merkezi kilitleme motoru arka kapı (M14) / 7) • Sol arka kapı CL [ZV] motoru (M14 / 8) • Sağ arka kapı CL [ZV] motoru (M14 / 9) • Yakıt doldurma kapağı CL [ZV] motoru ( M14 / 10) |
20 |
| 43 | Fan motoru (M2), arka | 20 |
| 44 | Arka kapı yıkama sıvısı pompası (M5/3) | 15 |
| 44 | Tip 163.154 / 157 Motor fan rölesi kademe 1 (F1k26) Motor fan rölesi kademe 1 (F1k26) Sol motor bölmesi k10nektör kovanı, fan (Z56 / 2) • İlave sol fan (M4m1) • İlave sağ fan (M4m2) |
40 |
| 45 | Elektrikli hava pompası (M33) | 40 |
| 46 | Kokpit k10nektör kovanı, arka sis lambası (Z50 / 10) • Sol arka sis lambası (E3e5), sağ arka sis lambası (E4e5) Römork bağlantı k10nektörü (X52) |
7.5 |
| 47 | Ek sağ far soketi, motor bölmesi (Z56 / 4) Sol ön far ünitesi (E1) • Sol sis lambası (E1e4) • Ek sol uzun far (E1e7), Ek sağ uzun far (E2e7) Sağ ön far ünitesi ( E2) • Sağ sis lambası (E2e4) |
15 |
| 48 | Korna (H3) | 20 |
| K1 | Isıtmalı aynalar için röle | |
| K2 | FAN röle modülü (K39) | |
| K3 | Elektrikli yakıt pompası rölesi (612.963 motor hariç) | |
| K4 | Sola dönüş sinyali rölesi | |
| K5 | Devre 58 röle, plaka / gösterge paneli aydınlatması | |
| K6 | Fren lambası rölesi | |
| K7 | Sağa dönüş sinyali rölesi | |
| K8 | Marş rölesi (solenoid anahtar, terminal 50) | |
| K9 | 58R devre rölesi (dik lamba) | |
| K10 | Kıyamamak | |
| K11 | Devre 15 gecikmeli röle (yalnızca 612.963 ve 628.963 motorlar) | |
| K12 | Röle devresi 15 | |
| K13 | Devre 58L röle (sol taraf ışığı) | |
| K14 | K10for rölesi (pencereler / tavan / aynalar) | |
| K15 | Merkezi kilitleme rölesi, bagaj kapağı kilidinin açılması | |
| K16 | Kıyamamak | |
| K17 | Ön silecek rölesi, aralıklı | |
| K18 | Kıyamamak | |
| K19 | Kıyamamak | |
| K20 | Merkezi kilitleme rölesi: Tüm kapıları kilitleme | |
| K21 | Kıyamamak | |
| K22 | Kıyamamak | |
| K23 | Merkezi kilitleme rölesi: ön yolcu kapısı kilidinin açılması, arka kapılar | |
| K24 | Merkezi kilitleme rölesi: Sürücü kapısının ve yakıt deposu kapağının kilidinin açılması | |
| K25 | Kıyamamak | |
| K26 | Motor fan rölesi, kademe 1, klima ile | |
| K27 | Arka kapı yıkama pompası rölesi | |
| K28 | İkincil hava enjeksiy10 pompası rölesi | |
| K29 | Arka sis lambası rölesi |
