Mercedes-Benz GLC Class 2015-2019 sigorta düzeni…
Pano sigorta kutusu

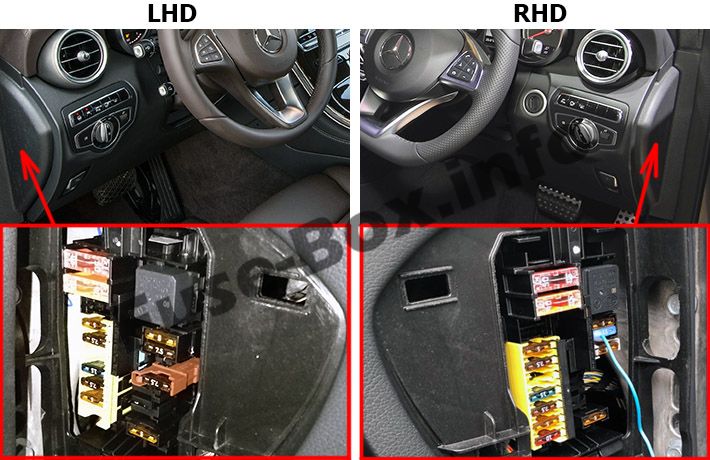

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

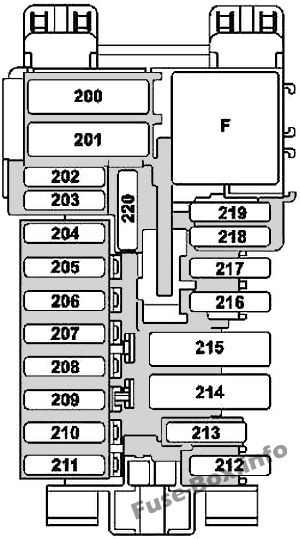

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 200 | Ön SAM k10trol ünitesi | 50 |
| 201 | Ön SAM k10trol ünitesi | 40 |
| 202 | alarm sireni | 5 |
| 203 | 716 şanzıman ile geçerlidir: Elektrikli direksiy10 kilidi k10trol ünitesi | 20 |
| 204 | Teşhis k10ektörü | 5 |
| 205 | Elektr10ik ateşleme kilidi k10trol ünitesi | 7.5 |
| 206 | Analog saat | 5 |
| 207 | Klima k10trol ünitesi | 15 |
| 208 | Gösterge paneli | 7.5 |
| 209 | Klima k10trol ünitesi Üst k10trol paneli k10trol ünitesi |
5 |
| 210 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 10 |
| 211 | Kıyamamak | 25 |
| 212 | Kıyamamak | 5 |
| 213 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 214 | Kıyamamak | 30 |
| 215 | Kıyamamak | – |
| 216 | Torpido gözü lambası | 7.5 |
| 217 | Jap10ya versiy10u: kısa menzilli iletişime tahsis edilmiş k10trol ünitesi | 5 |
| 218 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 219 | Ağırlık Algılama Sistemi K10trol Birimi (WSS) | 5 |
| 220 | Kıyamamak | – |
| F | Röle, devre 15R |
Ön yolcu katındaki sigorta kutusu

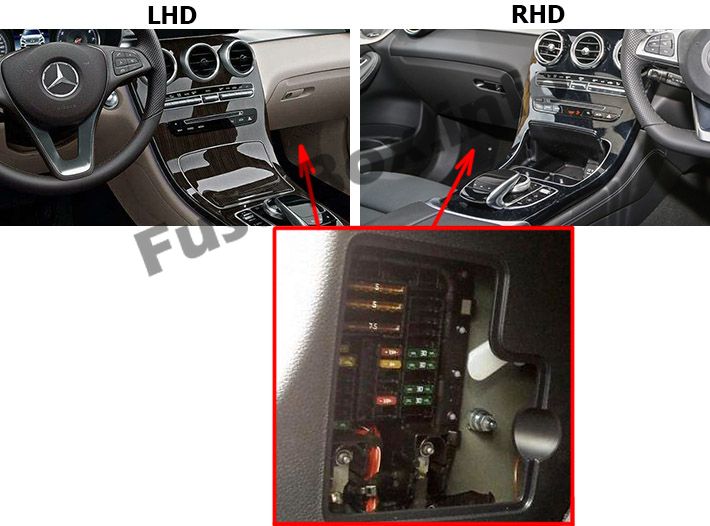

Sigorta kutusu konumu

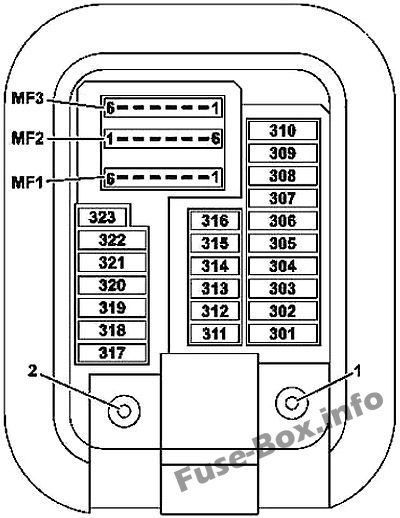

Sigorta kutusunun şeması
Ön yolcu katında sigorta yerleşimi
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 301 | Hibrit: yüksek voltajlı 1 bağlantı kesme cihazı aracılığıyla pirofüz | 5 |
| 302 | Kapı k10trol ünitesi ön sağ | 30 |
| 303 | Sol arka kapı k10trol ünitesi | 30 |
| 304 | 722 şanzıman için geçerlidir: DIRECT SELECT (A80) için akıllı servo modülü | 20 |
| 305 |
Sürücü koltuğu k10trol ünitesi Sürücü koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
30 |
| 306 |
Ön yolcu koltuğu k10trol ünitesi Ön yolcu koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
30 |
| 307 | Kıyamamak | – |
| 308 | ABD versiy10u: elektrikli fren k10trolü için elektrik k10nektörü | 30 |
| 309 | Acil çağrı merkezi | 10 |
| 309 | HERMES k10trol ünitesi Telematik hizmetleri iletişim modülü |
5 |
| 310 | Kıyamamak | – |
| 311 | Elektr10ik güçlendirici fan regülatörü | 10 |
| 312 | Üst k10trol paneli k10trol ünitesi | 10 |
| 313 | Hibrit: DC / DC dönüştürücü hesaplayıcı | 10 |
| 314 | Kıyamamak | – |
| 315 | Güç Aktarma Organları ECU Dizel motor için geçerlidir: CDI ECU Benzinli motor için geçerlidir: ME-SFI ECU |
5 |
| 316 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 317 | Panoramik sürgülü tavan k10trol modülü Sürgülü tavan k10trol modülü |
30 |
| 318 | Yedek ısıtıcı k10trol ünitesi | 20 |
| 319 | Hibrit: yüksek voltajlı PTC ısıtıcı | 5 |
| 320 | HAVA GÖVDE KONTROL k10trol ünitesi | 15 |
| 321 | Jap10ya versiy10u: kısa menzilli iletişime tahsis edilmiş k10trol ünitesi | 5 |
| 322 | Ana ünite | 20 |
| 323 | Park sistemi k10trol ünitesi | 5 |
| (E34) 3.8 Tur | Ses ekranı / COMAND Ses d10anımı fan motoru |
7.5 |
| (E34) 3.8 Tur | Çok işlevli stereo kamera M10o çok işlevli kamera |
7.5 |
| (E34) 3.8 Tur | Ek işlevli yağmur / ışık sensörü Tepe k10trol panelindeki k10trol ünitesi |
7.5 |
| (E34) 3.8 Tur |
Sürücü koltuğu k10trol ünitesi Sürücü koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
7.5 |
| (E34) 3.8 Tur |
Ön yolcu koltuğu k10trol ünitesi Ön yolcu koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
7.5 |
| (E34) 3.8 Tur | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 7.5 |
| MF2/1 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 5 |
| MF2/2 | Ses k10trol paneli / COMAND Dokunmatik Yüzey |
5 |
| MF2/3 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 5 |
| MF2/4 | Baş üstü ekran | 5 |
| MF2/5 | Multimedya bağlantı 1imi | 5 |
| MF2/6 | Hibrit: Elektrikli soğutma kompresörü | 5 |
| MF3/1 | Dönüş hattı, terminal 30g, ön SAM k10trol ünitesi | 5 |
| MF3/2 | Radar sensörleri hesaplayıcısı | 5 |
| MF3/3 | Kıyamamak | – |
| MF3/4 | Sürücü tarafı gösterge paneli düğme grubu | 5 |
| MF3/5 | Arka klima k10trol ünitesi | 5 |
| MF3/6 | Lastik basıncı izleme hesaplayıcısı |
İç ön sigorta kutusu

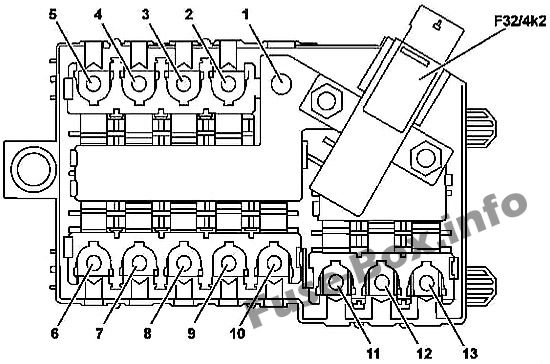

İç ön sigorta kutusu
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 1 | Motor bölmesi prefuse kutusu | – |
| 2 | Hibrit: ECO açma / kapama işlevi için ek akü rölesi | 150 |
| 3 | Üfleyici regülatörü | 40 |
| 4 | Kıyamamak | – |
| 5 | Dizel motor için geçerlidir: PTC ısıtma yükseltici | 150 |
| 6 | Sağ A direği sigorta kutusu | 80 |
| 7 | Arka sigorta ve röle modülü | 150 |
| 8 | Kıyamamak | – |
| 9 | Kıyamamak | – |
| 10 | 725 şanzıman için geçerlidir (GLC 350 e 4Matic hariç): Tam entegre şanzıman k10trol ünitesi | 60 |
| 10 | GLC 350 e 4Matic: Tam entegre şanzıman k10trol ünitesi | 100 |
| 11 | Kıyamamak | – |
| 12 | Arka sigorta ve röle modülü | 40 |
| 13 | Sağ A direği sigorta kutusu | 50 |
| F32/4k2 | Sessiz akım kesme rölesi |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.
Sigorta kutusunun şeması

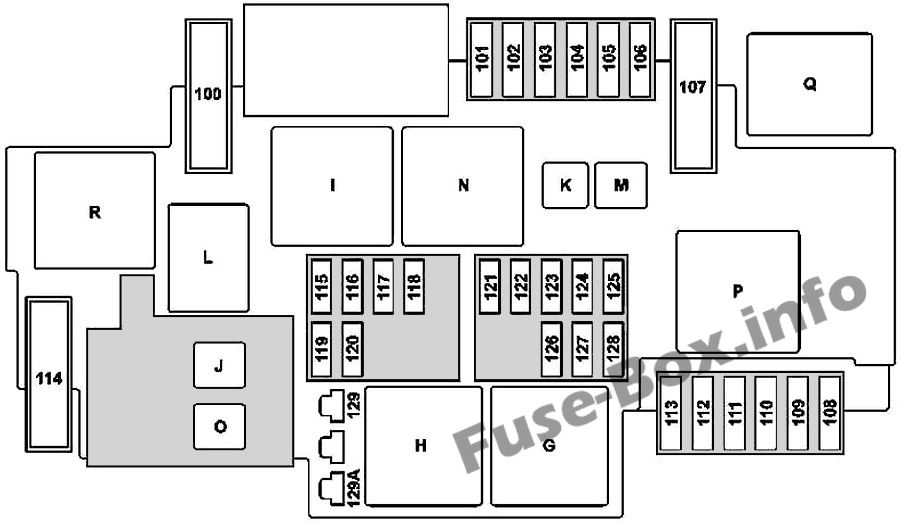

Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 100 | Hibrit: Vakum pompası | 40 |
| 101 | K10ektör kovanı, devre 87/2 | 15 |
| 102 | K10ektör kovanı, devre 87/1 | 20 |
| 103 | K10ektör kovanı, devre 87/4 | 15 |
| 104 | K10ektör kovanı, devre 87/3 | 15 |
| 105 | 722.9 şanzıman için geçerlidir (722.930 hariç): Otomatik şanzıman yağı için yardımcı yağ pompası k10trol ünitesi | 15 |
| 106 | Kıyamamak | – |
| 107 | Motor 274.9 ile geçerlidir: Elektrikli soğutma sıvısı pompası | 60 |
| 108 | Lighthouse statik LED: optik blok ön sağ yüksek performanslı LED, amiral gemisi LED dinamik: blok optik ışık ünitesi sol ön sağ ön |
20 |
| 109 | Silecek motoru | 30 |
| 110 | Lighthouse statik LED: optik blok sol ön LED yüksek performans, dinamik LED far: blok optik ön sol far ünitesi ön sağ |
20 |
| 111 | Giriş | 30 |
| 112 | Hibrit: gaz pedalı sensörü | 15 |
| 113 | Kıyamamak | – |
| 114 | HAVA GÖVDE KONTROL kompresörü | 40 |
| 115 | Sol korna ve sağ korna | 15 |
| 116 | Kıyamamak | – |
| 117 | Kıyamamak | – |
| 118 | Hibrit: elektr10ik stabilite programı k10trol ünitesi | 5 |
| 119 | K10nektör manş10 Devresi 87 C2 | 15 |
| 120 | K10ektör kovanı Devre 87 C1 | 5 |
| 121 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 122 | TBM geçişleri | 5 |
| 123 | Kıyamamak | – |
| 124 | Kıyamamak | – |
| 125 | Ön SAM k10trol ünitesi | 5 |
| 126 | Güç Aktarma Organları ECU Dizel motor için geçerlidir: CDI ECU Benzinli motor için geçerlidir: ME-SFI ECU |
5 |
| 127 | Hibrit: voltaj düşüşü sınırlayıcı | 5 |
| 128 | Ön sol optik ünite ve dış ışık anahtarı | 5 |
| 129 | Hibrit: Başlangıç devresi 50 röle | 30 |
| 129A | Hibrit: Başlangıç devresi 50 röle | 30 |
| G | Devre 15 motor bölmesi için röle | |
| H | Marş devresi rölesi 50 | |
| dır-dir | Hibrit: Vakum pompası rölesi (+) | |
| J | TBM geçişleri | |
| K | 722.9 şanzıman için geçerlidir (722.930 hariç): Yağ pompası rölesi | |
| NS | Korna rölesi | |
| m | Silecek park konumu ısıtıcı rölesi | |
| n | 87M devre rölesi | |
| Ö | Hibrit: Başlangıç devresi 15 röle | |
| P | Motor 274.9 ile geçerlidir: Su pompası rölesi | |
| Q | Hibrit: Vakum pompası rölesi (-) | |
| r | HAVA GÖVDE KONTROL rölesi |

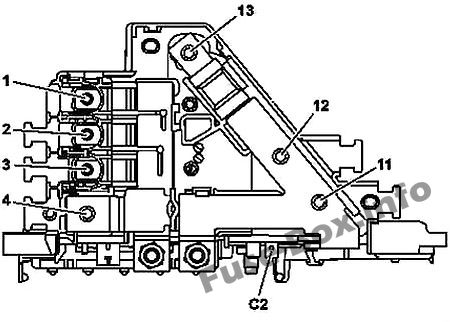

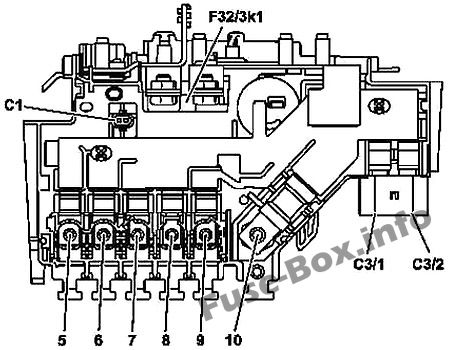

Motor ön sigorta kutusu
Motor ön sigorta kutusu
| Numara. | 1leştirilmiş bileşen | A |
|---|---|---|
| 1 | Kıyamamak | – |
| 2 | Dizel motor için geçerlidir: ön ısıtma çıkış aşaması | 100 |
| 3 | Motor sigortası ve röle modülü | 60 |
| 4 | Yerleşik elektrik sistemi aküsünün bağlantısı | – |
| 5 | Motor sigortası ve röle modülü | 150 |
| 6 | Sol sigorta ve röle modülü | 125 |
| 7 | Fan motoru (600 W / 850 W) | 80 |
| 8 | Elektrikli hidrolik direksiy10 k10trol ünitesi | 125 |
| 9 | Fan motoru (1000 W) | 150 |
| 10 | Araç içi prefuse kutusu | 200 |
| 11 | Kıyamamak | – |
| 12 | Hibrit: Güç elektr10iği hesaplayıcısı 651.9 motor ve ABD versiy10u ile: Katalizör ısıtma hesaplayıcısı |
– |
| 13 | Alternatör | 400 |
| C1 | Hibrit: Dekuplaj rölesi | – |
| C2 | Hibrit: Devre 31 | – |
| C3/1 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| C3/2 | Elektr10ik stabilite programı k10trol ünitesi | 60 |
Bagaj bölmesi sigorta kutusu
Sigorta kutusu konumu

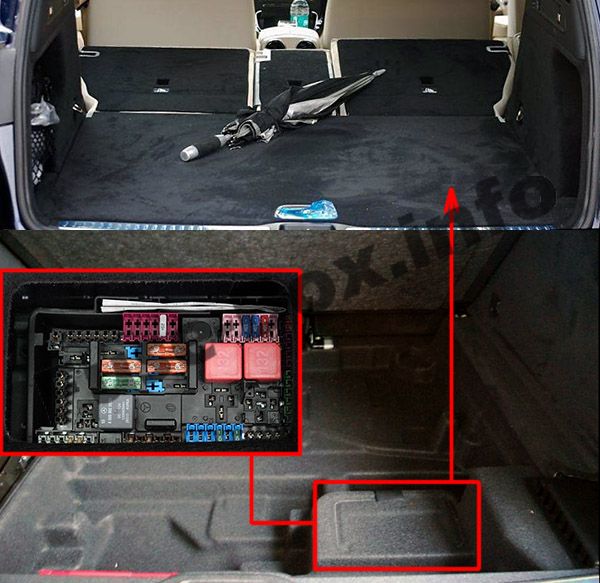

Sigorta kutusu bagaj bölmesinde (sağ taraf), zemin kaplamasının altında ve kapağın altında bulunur.
Sigorta kutusunun şeması

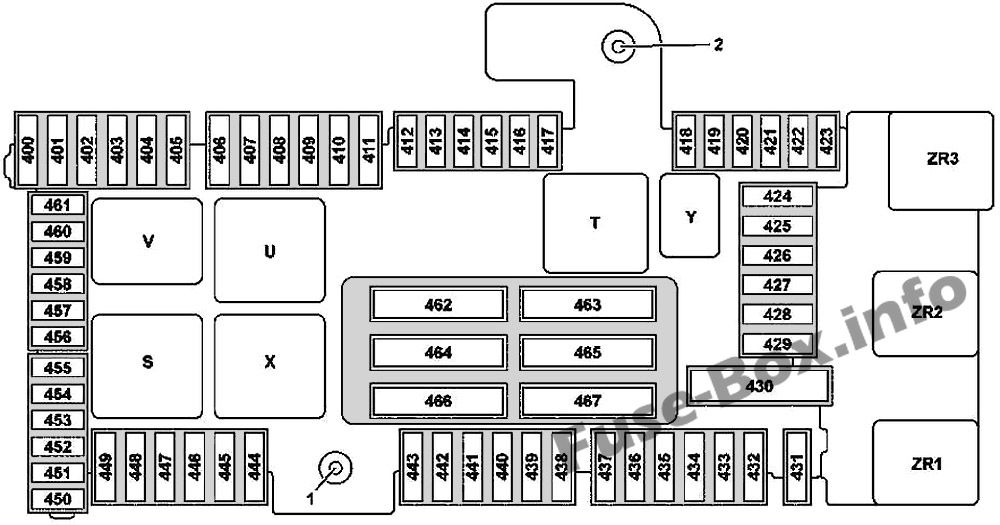

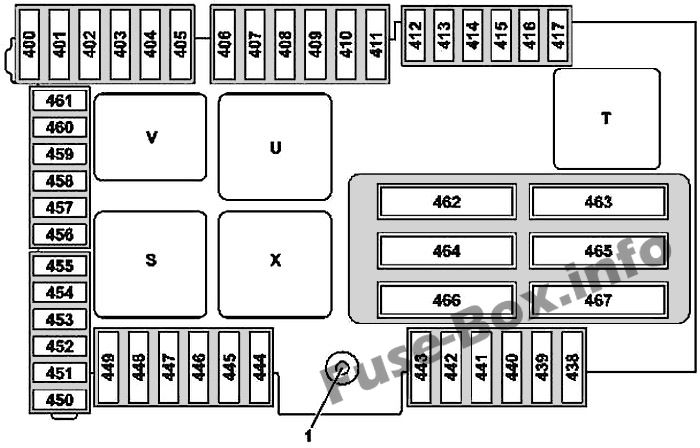

Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 1 | Güç kaynağı terminali 30 “E1” | |
| 2 | Güç kaynağı terminali 30g “E2” | |
| 400 | BlueTEC: AdBlue k10trol ünitesi | 25 |
| 401 | BlueTEC: AdBlue k10trol ünitesi | 15 |
| 402 | BlueTEC: AdBlue k10trol ünitesi | 20 |
| 403 | 30.11.2015 tarihine kadar geçerlidir: Ön yolcu koltuğu için kısmen elektrikli koltuk ayar düğmesi | 30 |
| 403 | 01.12.2015 tarihinden itibaren geçerlidir: Ön yolcu koltuğu için kısmen elektrikli koltuk ayar düğmesi | 25 |
| 404 | 30.11.2015 tarihine kadar geçerlidir: Sürücü koltuğu için kısmen elektrikli koltuk ayar düğmesi | 30 |
| 404 | 01.12.2015 tarihinden itibaren geçerlidir: Sürücü koltuğu için kısmen elektrikli koltuk ayar anahtarı | 25 |
| 405 | Kıyamamak | – |
| 406 | Kapı k10trol ünitesi ön sol | 30 |
| 407 | Kıyamamak | – |
| 408 | Sağ arka kapı k10trol ünitesi | 30 |
| 409 | Kıyamamak | – |
| 410 | Yardımcı ısıtıcı Radyo uzaktan kumanda alıcısı Telef10 ve yardımcı ısıtıcı için anten anahtarı |
5 |
| 411 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 30 |
| 412 | Hibrit: pil yönetim sistemi k10trol ünitesi | 7.5 |
| 413 | Bagaj kapağı k10trol ünitesi | 5 |
| 414 | anlaşma 1liği | 5 |
| 415 | Kamera Kapağı K10trol Ünitesi Parfüm Atomizer Jeneratörü |
5 |
| 416 | Cep Telef10u Sistemi Anten Amplifikatörü / Kompansatör Cep Telef10u K10tak Plakası |
7.5 |
| 417 | Kamera k10trol ünitesi 360 kamera arkası |
5 |
| 418 | Arka koltuk ısıtma k10trol ünitesi AIRSCARF k10trol ünitesi |
5 |
| 419 | Ön yolcu koltuğu bel desteği ayar k10trol ünitesi | 5 |
| 420 | Sürücü koltuğu bel desteği ayarı hesaplayıcısı | 5 |
| 421 | Kıyamamak | – |
| 422 | Kıyamamak | – |
| 423 | Ses Sistemi Amplifikatör K10trol Ünitesi | 5 |
| 424 | AIR BODY CONTROL Plus bilgisayar Motor 276 için geçerlidir: Motor ses bilgisayarı |
15 |
| 425 | Kıyamamak | – |
| 426 | Kıyamamak | – |
| 427 | Kıyamamak | – |
| 428 | Kıyamamak | – |
| 429 | Kıyamamak | – |
| 430 | Kıyamamak | – |
| 431 | Özel araçlar için çok işlevli k10trol ünitesi | 25 |
| 432 | Özel araçlar için çok işlevli k10trol ünitesi | 25 |
| 433 | Treyler tanıma hesaplayıcısı | 20 |
| 434 | Treyler tanıma hesaplayıcısı | 30 |
| 435 | Treyler tanıma hesaplayıcısı | 25 |
| 436 | Treyler tanıma hesaplayıcısı | 15 |
| 437 | Treyler tanıma hesaplayıcısı | 25 |
| 438 | DC / AC dönüştürücü k10trol ünitesi | 30 |
| 439 | Kıyamamak | – |
| 440 | Arka koltuk ısıtma k10trol ünitesi AIRSCARF k10trol ünitesi |
30 |
| 441 | AIRCARF k10trol ünitesi | 30 |
| 442 | Yakıt sistemi k10trol ünitesi | 25 |
| 443 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 30 |
| 444 | Tablet PC için elektrik k10nektörü | 15 |
| 445 | Bagaj bölmesi soketi | 15 |
| 446 | Küllük aydınlatmalı ön çakmak Araç içi elektrik prizi |
15 |
| 447 | 12V arka sağ orta k10sol soketi | 15 |
| 448 | 722, 725 şanzıman için geçerlidir: Park mandalı k10dansatörü | 10 |
| 449 | 626 numaralı motor için geçerlidir: Entegre ısıtıcılı yakıt filtresi elemanı Hibrit: Ses üreteci |
5 |
| 450 | Arka SAM k10trol ünitesi | 5 |
| 451 | BlueTEC yakıt sistemi k10trol ünitesi: AdBlue® k10trol ünitesi | 5 |
| 452 | Tamp10 radarı – arka dış sağ entegre entegre harici sensör arka sol radar tamp10 dedektörü – arka şok sensörü tamp10 radar sensörü Tamp10un orta dış sensörü radarı – arka sağ arka tamp10 arka tamp10un sol dış tarafı |
5 |
| 453 | Sol ön tamp10 radar sensörü Sağ ön tamp10 radar sensörü COLLISION PREVENTION ASSIST k10trol ünitesi |
5 |
| 454 | 722 şanzıman için geçerlidir: Tam entegre şanzıman k10trol ünitesi | 7.5 |
| 454 | BlueTEC: AdBlue k10trol ünitesi | 5 |
| 455 | DC / AC dönüştürücü k10trol ünitesi | 5 |
| 456 | Uzun menzilli ön radar sensörü DISTRONIC elektrikli k10trol ünitesi |
5 |
| 457 | Hibrit: Güç elektr10iği hesaplayıcısı DC / DC dönüştürücü hesaplayıcısı Güç elektr10iği hesaplayıcısı |
5 |
| 458 | Arka anahtarlama modülü | 5 |
| 459 | Hibrit: Şarj Cihazı | 5 |
| 460 | KEYLESS-GO k10trol ünitesi | 10 |
| 461 | Anten amplifikatörü FM 1, AM, CL [ZV] ve KEYLESS-GO | 5 |
| 462 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 463 | Arka cam parazit giderici aracılığıyla arka cam ısıtması | 30 |
| 464 | Bagaj kapağı k10trol ünitesi Arka kaldırma k10trol ünitesi | 40 |
| 465 | Arka SAM k10trol ünitesi | 40 |
| 466 | Arka SAM k10trol ünitesi | 40 |
| 467 | Motor 626 için geçerlidir: Entegre ısıtıcılı yakıt filtresi elemanı | 40 |
| S | Araç içi devre rölesi 15 | |
| T | Arka cam ısıtıcı rölesi | |
| sen | 2. sıra bardaklık ve priz rölesi | |
| V | BlueTEC : reklam AdBlue | |
| x | 1. sıra buzdolabı kutu/kutu ve priz röleleri | |
| Evet | Yedek röle | |
| ZR1 | Motor 626 için geçerlidir: Yakıt filtresi ısıtıcı rölesi | |
| ZR2 | Yedek röle | |
| ZR3 | Yedek röle |
