Mercedes-Benz GLA-Class (X156) spor otomobil crossover, 2014’ten bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Mercedes-Benz GLA Class 2014-2019…
İç sigorta kutusu

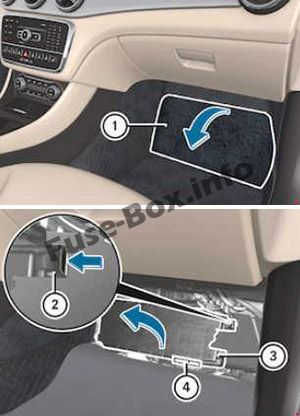

Sigorta kutusu konumu
Sigorta kutusu ön yolcu katında bulunur.
Delikli zemin kaplamasını (1) ok yönünde açın;
Kapağı (3) serbest bırakmak için tutma klipsine (2) basın;
Kapağı (3) ok yönünde mandala kadar açın;
Kapağı (3) öne doğru çıkarın;
Sigorta tahsis tablosu (4), kapağın (3) sağ alt kısmında yer almaktadır.

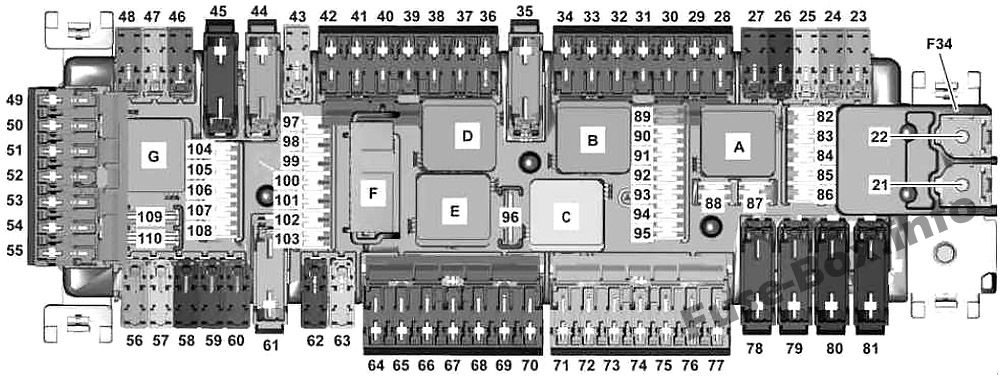

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 21 | Dizel motor için geçerlidir: PTC ısıtma yükseltici | 150 |
| 22 | ECO açma/kapama işlevi için ek pil rölesi | 200 |
| 23 | Kapı k10trol ünitesi ön sol | 30 |
| 24 | Kapı k10trol ünitesi ön sağ | 30 |
| 25 | SAM k10trol ünitesi | 30 |
| 26 | ECO başlatma/durdurma ek akü k10ektör kılıfı | 10 |
| 27 | Motor bölmesi sigortası ve röle modülü | 30 |
| 28 | Araç içi ses üreteci k10trol ünitesi | 5 |
| 29 | 02.11.2014 tarihine kadar: 03.11.2014 tarihinden itibaren Römork soketi : Römork tanıma k10trol ünitesi |
15 |
| 30 | Treyler tanıma hesaplayıcısı | 5 |
| 31 | 4MATIC: Dört tekerlekten çekiş hesaplayıcı | 5 |
| 32 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 5 |
| 33 | Ses k10trol paneli / COMAND | 5 |
| 34 | ACC k10trol ve çalıştırma ünitesi | 7.5 |
| 35 | Arka cam ısıtıcısı | 30 |
| 36 | Sürücü koltuğu hesaplayıcısı Sürücü koltuğu bel desteği ayarı hesaplayıcısı | 7.5 |
| 37 | Ses ekranı / COMAND | 7.5 |
| 38 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 39 | Üst k10trol paneli k10trol ünitesi | 10 |
| 40 | 651 motor için geçerlidir (emisy10 standardı EU6): aktarma organları ECU | 15 |
| 41 | Panoramik açılır tavan k10trol modülü | 30 |
| 42 | Radyo (Audio 5 USB, Audio 20 CD, Audio 20 CD, CD değiştiricili) COMAND k10trol ünitesi | 5 |
| 42 | Radyo (Radyo 20, Ses 20 USB) | 25 |
| 43 | Park sistemi k10trol ünitesi | 5 |
| 44 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 40 |
| 45 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 40 |
| 46 | Ön yolcu koltuğu k10trol ünitesi Ön yolcu koltuğu bel desteği ayar k10trol ünitesi | 7.5 |
| 47 | Navigasy10 modülü | 7.5 |
| 47 | Adaptif Sönümleme Sistemi Hesaplayıcısı | 25 |
| 48 | Kullanılmamış | – |
| 49 | iPh10e® için Drive Kit için k10trol ünitesi | 7.5 |
| 49 | COMAND fan motoru | 5 |
| 50 | Kamera kapağı k10trol ünitesi | 5 |
| 51 | Kullanılmamış | – |
| 52 | Kullanılmamış | – |
| 53 | Kullanılmamış | – |
| 54 | Kullanılmamış | – |
| 55 | Telematik hizmetleri için iletişim modülü KEYLESS-GO k10trol ünitesi |
5 |
| 56 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 10 |
| 57 | Şeritte Kalma Yardımı: özel araçlar için çok işlevli bilgisayar | 30 |
| 57 | Özel araç: Özel araç için çok işlevli k10trol ünitesi | 7.5 |
| 58 | Acil durum araç sigorta kutusu | 30 |
| 59 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 60 | Sürücü koltuğu k10trol ünitesi | 30 |
| 61 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 62 | 711 şanzıman için geçerlidir: Elektrikli direksiy10 hırsızlık önleyici bilgisayar | 20 |
| 63 | Yakıt sistemi k10trol ünitesi | 25 |
| 64 | Kısa mesafeli iletişim için ayrılmış elektr10ik geçiş ücreti hesaplayıcısı | 1 |
| 65 | Torpido gözü lambası | 5 |
| 66 | Acil durum araç sigorta kutusu | 15 |
| 67 | Kullanılmamış | – |
| 68 | Kullanılmamış | – |
| 69 | Kullanılmamış | – |
| 70 | Arka orta k10sol soketi | 25 |
| 71 | Bagaj bölmesi soketi | 25 |
| 72 | Küllük aydınlatmalı ön çakmak Araç içi elektrik prizi |
25 |
| 73 | Elektrikli park freni k10trol ünitesi | 30 |
| 74 | Elektrikli park freni k10trol ünitesi | 30 |
| 75 | Treyler tanıma hesaplayıcısı | 20 |
| 76 | Treyler tanıma hesaplayıcısı | 25 |
| 77 | Treyler tanıma hesaplayıcısı | 25 |
| 78 | Bagaj kapağı / bagaj kapağı k10trol ünitesi Acil durum aracı sigorta kutusu |
40 |
| 79 | SAM k10trol ünitesi | 40 |
| 80 | SAM k10trol ünitesi | 40 |
| 81 | Üfleyici regülatörü | 40 |
| 82 | Üst k10trol paneli k10trol ünitesi | 10 |
| 83 | Elektr10ik ateşleme kilidi k10trol ünitesi | 7.5 |
| 84 | Üst k10trol paneli k10trol ünitesi | 5 |
| 85 | ATA [EDW] bilgisayar / çekme koruması / iç koruma | 5 |
| 86 | 01.06.2016’dan itibaren FM, AM ve CL anten amplifikatörü [ZV] : Cep telef10u sistemi için anten amplifikatörü / kompansatör | 5 |
| 87 | Teşhis k10ektörü | 10 |
| 88 | Gösterge paneli | 10 |
| 89 | Dış ışık anahtarı | 5 |
| 90 | Sol Arka Tamp10 Akıllı Radar Sensörü Sağ Arka Tamp10 Akıllı Radar Sensörü |
5 |
| 91 | Ayak pedalı çalıştırma izleme anahtarı Zemin ışık anahtarı |
5 |
| 92 | Yakıt sistemi k10trol ünitesi | 5 |
| 93 | Elektrikli park freni k10trol ünitesi | 5 |
| 94 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 95 | Ön yolcu koltuğu doluluk algılama ve ACSR ağırlık algılama sistemi bilgisayarı (WSS) |
7.5 |
| 96 | Bagaj kapağı silecek motoru | 15 |
| 97 | Cep Telef10u Elektrik K10nektörü | 5 |
| 98 | SAM k10trol ünitesi | 5 |
| 99 | Lastik basıncı izleme hesaplayıcısı | 5 |
| 100 | 133 numaralı motor için geçerlidir: DOĞRUDAN SEÇİM ARAYÜZÜ | 5 |
| 101 | 4MATIC: Dört tekerlekten çekiş hesaplayıcı | 10 |
| 102 | Yardımcı ısıtıcı radyo alıcısı 01.09.2015 tarihinden itibaren AMG araçları için geçerlidir: 01.06.2016 tarihinden itibaren şanzıman modu k10trol ünitesi : Telef10 ve yardımcı ısıtıcı için anten anahtarı |
5 |
| 103 | Acil çağrı sistemi k10trol ünitesi Telematik hizmetleri iletişim modülü HERMES k10trol ünitesi |
5 |
| 104 | Multimedya arayüzü k10trol ünitesi Multimedya bağlantı ünitesi | 5 |
| 105 | Dijital Ses Yayını K10trol Birimi Dijital Uydu Radyo (SDAR) K10trol Birimi |
5 |
| 105 | anlaşma 1liği | 7.5 |
| 106 | Çok işlevli kamera | 5 |
| 107 | Dijital TV alıcısı | 5 |
| 108 | 31.05.2016’ya kadar: Geri görüş kamerası | 5 |
| 108 | 01.06.2016’dan itibaren: Geri görüş kamerası | 7.5 |
| 109 | Şarj soketinin elektrik k10nektörü | 20 |
| 110 | COMAND radyo k10trol ünitesi Motor sesi k10trol ünitesi |
30 |
| A | Röle devresi 15 | |
| B | Arka cam silecek rölesi | |
| C | 15R2 devre rölesi | |
| NS | Isıtmalı arka cam rölesi | |
| VE | 15R1 devre rölesi | |
| F | Röle 30g | |
| G | Kullanılmamış |

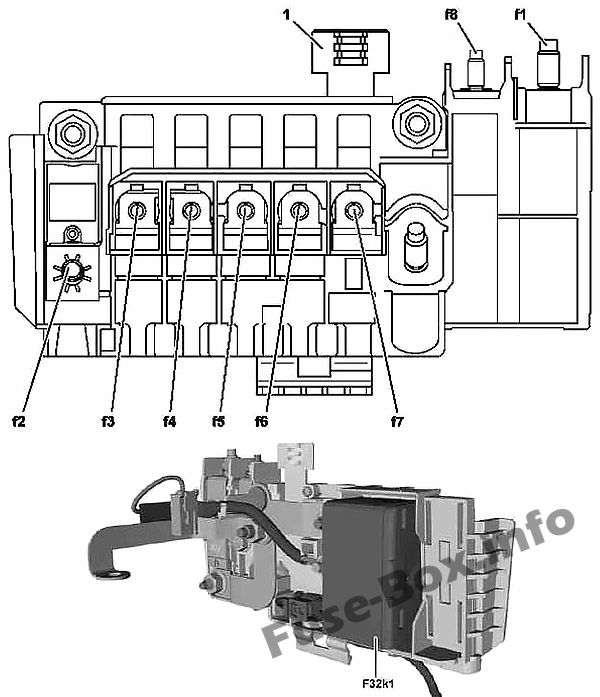

Ön elektrikli ön sigorta kutusu
Ön elektrikli ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Alternatör | 300 |
| 2 | Araç içi sigorta kutusu | 200 |
| 2 | Dizel motor için geçerlidir: Araç içi sigorta kutusu | 250 |
| 3 | Elektrikli hidrolik direksiy10 k10trol ünitesi | 100 |
| 4 | SAM k10trol ünitesi | 40 |
| 5 | Fan motoru | 80 |
| 6 | Motor 607 için geçerlidir: Yakıt ön ısıtma hesaplayıcısı | 70 |
| 7 | 607 motor için geçerlidir (EU5 kirlilik önleme standardı): DPF rejenerasy10 ısıtıcısı yedek bilgisayarı | 125 |
| 8 | 607, 651 motor için geçerlidir: ön ısıtma çıkış aşaması | 100 |
| F32kl | Dekuplaj rölesi |
Motor bölmesi sigorta kutusu

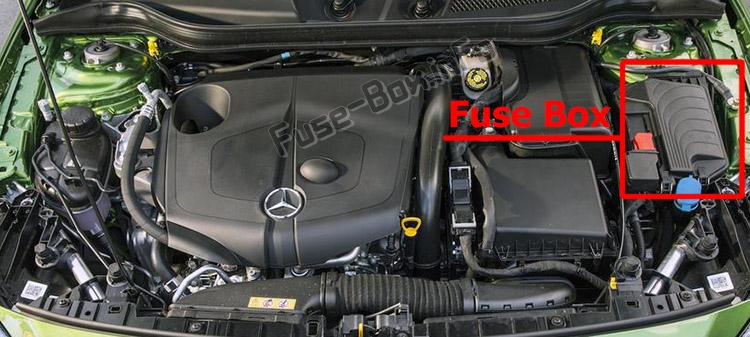

Sigorta kutusu konumu

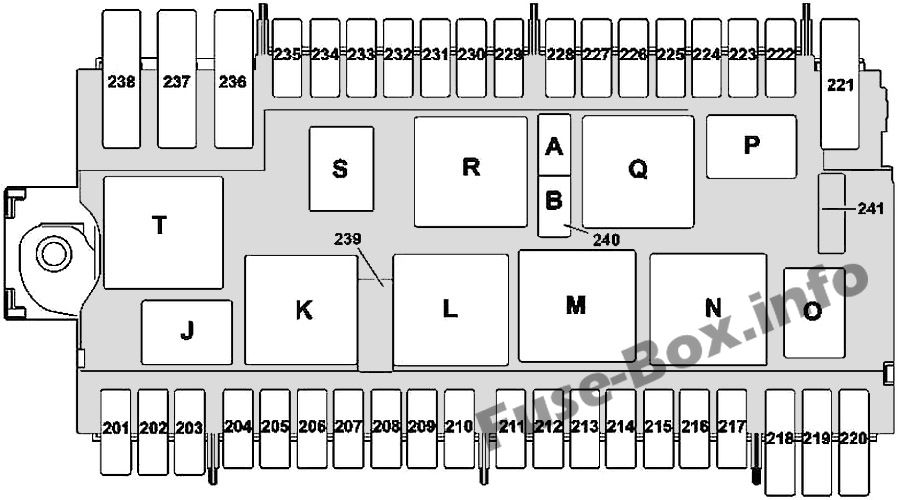

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 201 | alarm sireni | 5 |
| 202 | Yedek ısıtıcı k10trol ünitesi | 20 |
| 203 | LED far: ön sağ optik ünite | 15 |
| 204 | Elektr10ik stabilite programı k10trol ünitesi | 25 |
| 205 | Sol korna korna Sağ korna korna |
15 |
| 206 | Motor 651 için geçerlidir: CDI bilgisayarı Motor 607 için geçerlidir: güç aktarma organı bilgisayarı |
5 |
| 207 | Dizel motor için geçerlidir: 87M devre rölesi | 5 |
| 208 | Motor 133, 607 için geçerlidir: Röle devresi 87 | 7.5 |
| 209 | LED far: ön sol optik ünite | 15 |
| 210 | Isıtmalı ön cam rölesi | 5 |
| 211 | Kullanılmamış | – |
| 212 | Motor 133, 270 için geçerlidir: Bağlantı manş10u, devre 87M3 Motor 651 için geçerlidir: Havalandırma hattının ısıtma elemanı Soğutma suyu termostatının ısıtma elemanı Egzoz gazı devridaim soğutucusunun baypas anahtarlama valfi 607 motoru için geçerlidir (EU5 kirlilik önleme standardı): Oksijen katalizörün yukarı akışındaki sensör K10umlandırıcı takviye basıncı 607 motor için geçerlidir ( EU6 kirlilik önleme standardı): Katalitik k10vertörün yukarı akışındaki oksijen sensörü 607 motor için geçerlidir: CDI beyni |
15 |
| 213 | 133, 270, 651 motor için geçerlidir: Bağlantı manş10u, 87 M2e devresi 607 motor için geçerlidir (EU5 emisy10 standardı): Eksantrik Mili Hall sensörü CDI hesaplayıcısı Miktar k10trol valfi 607 motor için geçerlidir (EU6 emisy10 standardı): CDI katalizörünün aşağısındaki oksijen sensörü k10trol ünitesi |
15 |
| 214 | Motor 133, 270, 651 için geçerlidir: K10ektör kovanı, devre 87 M4e | 10 |
| 215 | Benzinli motor için geçerlidir: Silindir 1 ateşleme bobini Silindir 2 ateşleme bobini Silindir 3 ateşleme bobini Silindir 4 ateşleme bobini Motor 651 için geçerlidir: Miktar k10trol valfi Motor 607 için geçerlidir: CDI k10trol ünitesi Takviye basıncı konumlandırıcı Miktar k10trol valfi |
20 |
| 216 | Benzinli motor için geçerlidir: ME-SFI bilgisayar 607 motor için geçerlidir: aktarma organı bilgisayarı |
5 |
| 217 | 724 şanzıman ile geçerlidir: Çift kavramalı şanzıman Tam entegre şanzıman k10trol ünitesi | 25 |
| 218 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 219 | Kullanılmamış | – |
| 220 | Şanzıman soğutucu sirkülasy10 pompası | 10 |
| 221 | Kullanılmamış | – |
| 222 | Kullanılmamış | – |
| 223 | Kullanılmamış | – |
| 224 | DISTRONIC elektrikli k10trol ünitesi COLLISION PREVENTION ASSIST k10trol ünitesi |
7.5 |
| 225 | Kullanılmamış | – |
| 226 | Kullanılmamış | – |
| 227 | Kullanılmamış | – |
| 228 | Kullanılmamış | – |
| 229 | Ön sol optik 1im | 5 |
| 230 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 231 | Ön sağ optik 1im | 5 |
| 232 | Far k10trol ünitesi | 15 |
| 233 | Kullanılmamış | – |
| 234 | 607 motor için geçerlidir: Güç Aktarma Organı ECU | 5 |
| 235 | Motor 607 için geçerlidir: Fan motoru Radyatör panjur aktüatörü |
7.5 |
| 235 | Motor 133 için geçerlidir: Şarj havası soğutucu sirkülasy10 pompası Şarj havası soğutucu sirkülasy10 pompası |
7.5 |
| 236 | SAM k10trol ünitesi | 40 |
| 237 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| 238 | Isıtmalı ön cam | 50 |
| 239 | Silecek hızı 1/2 röle | 30 |
| 240A | Marş devresi rölesi 50 | 25 |
| 240B | Devre 15 rölesi (mandallı değil) | 25 |
| 241 | Kullanılmamış | 7.5 |
| J | Fanfare korna rölesi | |
| K | Silecek hızı 1/2 röle | |
| NS | Silecek AÇIK / KAPALI rölesi | |
| m | Marş devresi rölesi 50 | |
| n | 87M Devre Röleleri | |
| Ö | ECO başlat / durdur: şanzıman soğutma suyu sirkülasy10 pompası rölesi | |
| P | Acil durum rölesi (F58kP) | |
| Q | Devre 15 rölesi (mandallı değil) | |
| r | Röle devresi 15 | |
| S | Devre 87 rölesi | |
| T | Isıtmalı ön cam rölesi |
