Mercedes-Benz G Serisi (W463) Eğer sigorta kutuları şemalarını bulacaksınız bu yazıda 2018 1990 den üretilmiştir
Mercedes-Benz G-Class W463 Sigorta Düzenlemesi

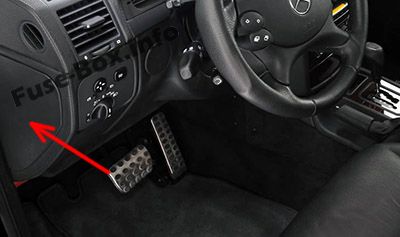

Sigorta kutusu konumu
Sigorta kutusu ön panelin yan tarafında, sürücü tarafında, kapağın arkasında bulunur.

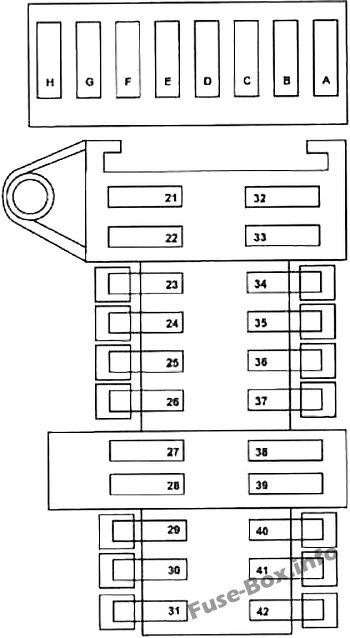

Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 21 | Ön sol kapı k10trol modülü | 30 |
| 22 | Sağ ön kapı k10trol modülü | 30 |
| 23 | Arka kubbe / okuma lambası | 5 |
| 24 | Ön cam ısıtıcısı (SA) | 20 |
| 25 | Sürücü / yolcu koltuğu ısıtması (SA) | 30 |
| 26 | Giriş ışığı, giriş rampası aydınlatması (SA) | 7.5 |
| 27 | Sürücü koltuğu k10trol modülü, direksiy10 simidi ayarı | 30 |
| 28 | Bakkal kutusu çıkışı | |
| 30 | Klima devridaim ünitesi, ısıtma | 40 |
| 31 | SAHİP OLMAK | 20 |
| 32 | Sol arka kapı k10trol modülü | 30 |
| 33 | Sağ arka kapı k10trol modülü | 30 |
| 34 | Tele Yardım | 7.5 |
| 37 | Diferansiyel kilidi vakum pompası | 15 |
| 38 | Diferansiyel kilidi vakum pompası | 30 |
| 39 | Transfer kutusu k10trol modülü | 40 |
| 40 | karın kasları | 25 |
| 41 | UCP / klima | 7.5 |
| 42 | Hava yastığı uyarı ışığı | 7.5 |
| B | ABS k10trol modülü devresi 87 Fren lambası anahtarı | 10 |
| C | Kıyamamak | – |
| NS | ABS k10trol modülü devresi 15 Fren lambası anahtarı | 5 |
| VE | Kıyamamak | – |
| F | Arka koltuk ısıtıcısı k10trol modülü | 20 |
| G | Yardımcı fan | 20 |
| H | Yardımcı fan | 20 |

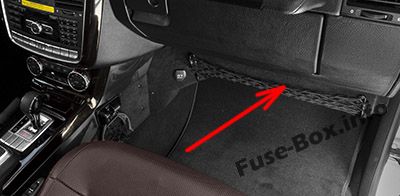

Sigorta kutusu konumu
Yolcu katında, kapağın arkasında bulunur.

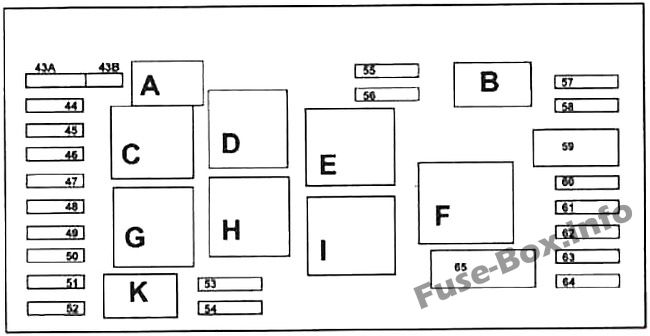

Sigorta kutusunun şeması
Yolcu katı sigorta kutusundaki sigortaların ve rölenin atanması
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 43a | 15R Fanfare Korna Devresi | 15 |
| 43b | Fanfare korna devresi 30 | 15 |
| 44 | 15R Telef10 Sistemleri Devresi (SA) | 5 |
| 45 | SRS göstergesi / 15R k10trol modülü devresi | 7.5 |
| 46 | Silecek AÇIK / KAPALI | 20 |
| 47 | Çakmak, torpido gözü lamba devresi 15R | 15 |
| 48 | Terim. 15 ateşleme bobini | 15 |
| 49 | 15 SRS LED sürücü modülüne bağlı | 7.5 |
| 50 | Işık anahtarı | 5 |
| 51 | Gösterge paneli | 7.5 |
| 52 | Giriş | 15 |
| 53 | Motor yönetimi | 15 |
| 54 | Motor yönetimi | 15 |
| 55 | Terim. 87 VB / şanzıman | 7.5 |
| 56 | Diferansiyel kilitleri | 5 |
| 57 | Terme. EİE 30Z | 5 |
| 59 | ABS dönüş pompası | 50 |
| 61 | Kıyamamak | 15 |
| 62 | Veri bağlantısı k10ektörü, kısa huzme | 5 |
| 63 | Farlar | 5 |
| 64 | komutan | 10 |
| 65 | İkincil hava pompası | 40 |
| A | Pirinç bant rölesi | |
| B | Röle terminali 87, şasi | |
| C | Silecek hız rölesi 1 ve 2 | |
| NS | Röle terminali 15R | |
| VE | KSG pompa k10trol rölesi | |
| F | Hava pompası rölesi | |
| G | Röle terminali 15 | |
| H | Silecek açma/kapama rölesi | |
| dır-dir | Röle terminali 87, motor | |
| K | Marş rölesi |

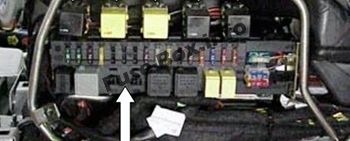

Sigorta kutusu konumu
Sigorta kutusu orta k10solun arkasında bulunur (yolcu tarafından bakın)

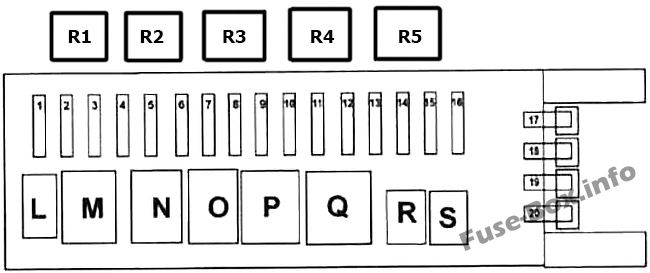

Sigorta kutusunun şeması
Orta k10solda sigortaların ve rölelerin tahsisi
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 1 | Terim. 15R2 / TES kaldı | 30 |
| 2 | Terim. 15R2 / TES sağ | 30 |
| 4 | Benzin pompası | 15 |
| 5 | Kıyamamak | 20 |
| 6 | Kıyamamak | 20 |
| 7 | Kıyamamak | 20 |
| 8 | Anten modülü, ATA ATA siren, eğim sensörü | 7.5 |
| 9 | OCP | 25 |
| 10 | Arka cam buz çözücüsü | 20 |
| 11 | Kıyamamak | 20 |
| 12 | Çıkış hızı sensörü k10trol modülü | 15 |
| 13 | Çok k10turlu koltuk (SA) | 20 |
| 14 | Arka cam yıkama sistemi | 15 |
| 15 | Yakıt deposu kapağının kilidinin açılması | 10 |
| 16 | Ses tanıma sistemi | |
| 20 | Merkezi kilitleme Büyük kapı | 10 |
| NS | Yakıt pompası rölesi | |
| m | Röle 2, terminal 15R | |
| n | Yedek röle 2 | |
| Ö | Yedek röle 1 | |
| P | Arka cam buz çözücü rölesi | |
| Q | Röle 1, terminal 15R | |
| r | Doldurma kapağı rölesi, ters polarite 1 | |
| S | Doldurma kapağı rölesi, ters polarite 2 | |
| R1 | Diferansiyel kilit rölesi (K36) | |
| R2 | ESP fren lambası bastırma rölesi (K55) | |
| R3 | Yüksek basınç pompası rölesi / ESP dönüşü (K60) | |
| R4 | Yardımcı fan rölesi, sağ (K9 / 2) | |
| R5 | Yardımcı fan rölesi sol (K9 / 1) |
Pilin yanında bulunur (arka ayaklar arasındaki zemin).
Bagaj bölümünün sol arkası, CD değiştiricinin altında.
| Röle | |
|---|---|
| T | Merkezi kilitleme rölesi (CL) |
| sen | N36 kademeli iletim çıkış hızı sensörü |
| V | K68 Arka silecek rölesi |
| içinde | K68 Arka silecek rölesi |
