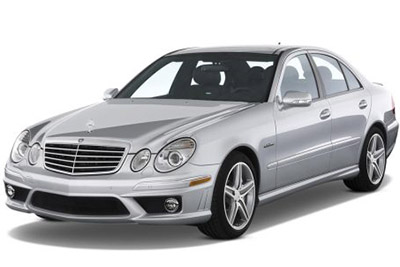

Bu yazıda, 2003’ten 2009’a kadar üretilen üçüncü nesil Mercedes-Benz E-Serisi’ni (W211) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz E-Serisi 2003-2009
Pano sigorta kutusu
Sigorta kutusu konumu

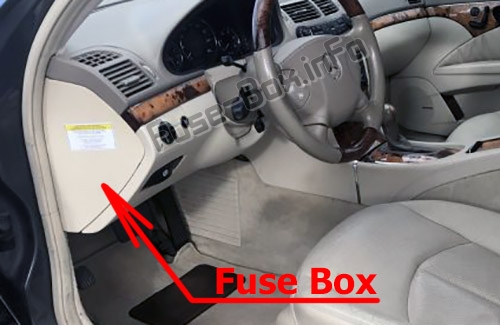

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

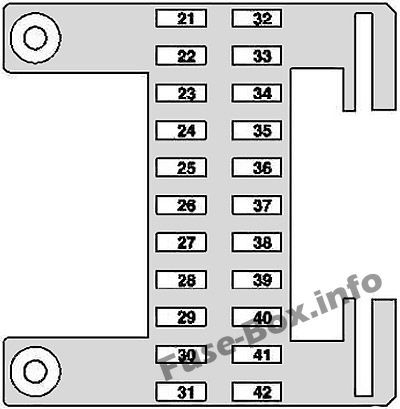

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| Güç kaynağı: arka prefuse kutusu | 150 | |
| 21 | Sağ arka kapı k10trol ünitesi | 25/30 |
| 22 | Kapı k10trol ünitesi ön sağ | 25/30 |
| 23 | Hafızalı ön yolcu koltuğu ayar k10trol ünitesi | 30 |
| 24 | Devre 30 k10nektör kovanı, Anahtarsız Çalıştırma | 25 |
| 25 | Sabit ısıtma ünitesi | 25 |
| 25 | Yedek ısıtıcı için polis şalter üzerinden ek sigorta: Yedek ısıtıcı için radyo uzaktan kumanda alıcısı | 5 |
| 26 | CD değiştirici | 7.5 |
| 27 | Terminal 15 rölesi (2007’den itibaren) | 5 |
| 28 | COMAND radyo işletim, gösterge ve k10trol ünitesi | 5 |
| 28 | Radyo k10trol paneli ve navigasy10 ünitesi COMAND çalıştırma, görüntüleme ve k10trol ünitesi |
15 |
| 29 | Direksiy10 kol10u modülü EIS k10trol ünitesi [EZS] |
7.5 |
| 29 | 2006’ya kadar: DC / DC dönüştürücü hesaplayıcı | 15 |
| 30 | Veri bağlantısı bağlayıcısı | 7.5 |
| 31 | Üst k10trol panelinin k10trol ünitesi Kesintili yükler için kesme rölesi (2006-2007) |
5 |
| 31 | 2006’ya kadar: sigorta ve röle modüllü sürücü tarafı SAM k10trol ünitesi | 7.5 |
| 32 | Sol arka kapı k10trol ünitesi | 30 |
| 33 | Kapı k10trol ünitesi ön sol | 30 |
| 34 | Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı | 30 |
| 35 | WSS (Ağırlık Algılama Sistemi) k10trol ünitesi (2007’den; ABD’den) | 5 |
| 36 | Isıtmalı koltuklar ve koltuk havalandırma k10trol ünitesi | 25 |
| 37 | ADS hesaplayıcılı AIRmatic | 15 |
| 38 | NECK-PRO koltuk başlığı rölesi | 7.5 |
| 39 | Alt k10trol paneli k10trol ünitesi | 5 |
| 40 | Isıtmalı koltuklar ve koltuk havalandırma k10trol ünitesi | 10 |
| 40 | 2006’ya kadar: üst k10trol panelinin k10trol ünitesi | 5 |
| 41 | Merkezi Ağ Geçidi K10trol Birimi | 5 |
| 42 | Kesintili yükler için kesme rölesi (2006’ya kadar) ME-SFI [ME] bilgisayarı Motor 629, 642, 646 EVO için geçerlidir: Terminal 87 rölesi, sigorta ve röle modüllü motor SAM bilgisayarı sürücü tarafı (motor 271, 272, 628 , 629, 642, 646, 647, 648) CNG hesaplayıcı (motor 271) |
7.5 |
Bagaj bölmesi sigorta kutusu
Sigorta kutusu konumu

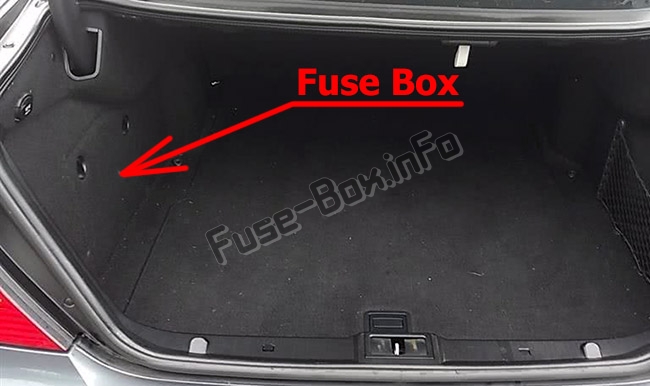

Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

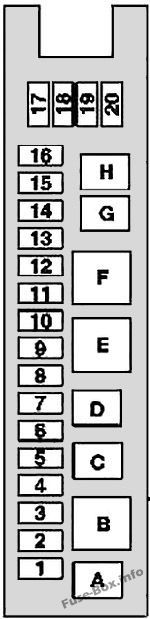

Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Kısmen elektrikli ön yolcu koltuğu ayar düğmesi Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı |
30 |
| 2 | Kısmen elektrikli sürücü koltuğu ayar düğmesi Yolcu tarafı ön koltuk ayarı hafızalı k10trol ünitesi |
30 |
| 3 | Lastik basıncı izleme k10trol ünitesi PARKTRONIC k10trol ünitesi Kombine TV tuner (analog / dijital) Navigasy10 işlemcisi |
7.5 |
| 4 | 113.990 (E55 AMG), 156.983 (E 63 AMG) motor hariç: Yakıt pompası | 15/20 |
| 4 | Motor 113.990 (E55 AMG): Şarj havası soğutucu sirkülasy10 pompası | 15 |
| 5 | – | – |
| 6 | Ses Ağ Geçidi K10trol Birimi | 40 |
| 7 | Arka kapı k10trol ünitesi | 15 |
| 8 | Sol anten yükseltici modülü Eğim sensörü ATA [EDW] Buzzer |
7.5 |
| 9 | Üst k10trol paneli k10trol ünitesi | 25 |
| 10 | Ajur arka cam | 40 |
| 11 | Arka kapı k10trol ünitesi | 20 |
| 12 | Kargo alanı bağlantı kutusu | 15 |
| 13 | Kapalı priz | 15 |
| 14 | – | – |
| 15 | Yakıt kapısı CL [ZV] motor | 10 |
| 16 | Koltuk ısıtma ve havalandırma hesaplayıcısı | 20 |
| 17 | Römork bağlantı 1imi hesaplayıcısı | 20 |
| 18 | Römork bağlantı 1imi hesaplayıcısı | 20 |
| 19 | Çok k10turlu oturmalı pnömatik pompa | 20 |
| 20 | Arka cam panjur rölesi | 7.5 |
| A | Yakıt pompası rölesi (motor 113.990 (E55 AMG hariç), 156.983 (E 63 AMG)) Motor 113.990 (E55 AMG): Şarj havası soğutucu sirkülasy10 pompası rölesi |
|
| B | Röle 2, terminal 15R | |
| C | Yedek röle 2 | |
| NS | Arka silecek rölesi | |
| VE | Isıtmalı arka cam rölesi | |
| F | Röle 1, terminal 15R | |
| G | Yakıt doldurma kapağı kutup değiştirme rölesi 1 | |
| H | Yakıt doldurma kapağı kutup değiştirme rölesi 2 |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu

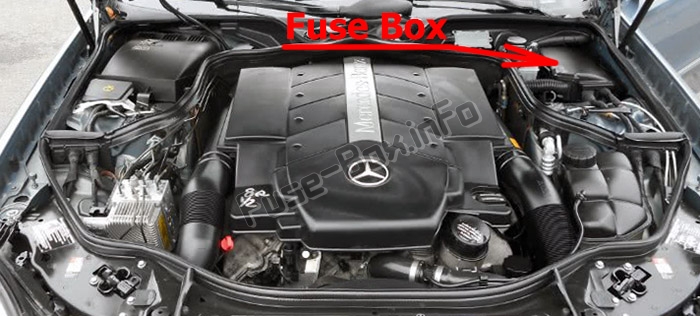

Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.

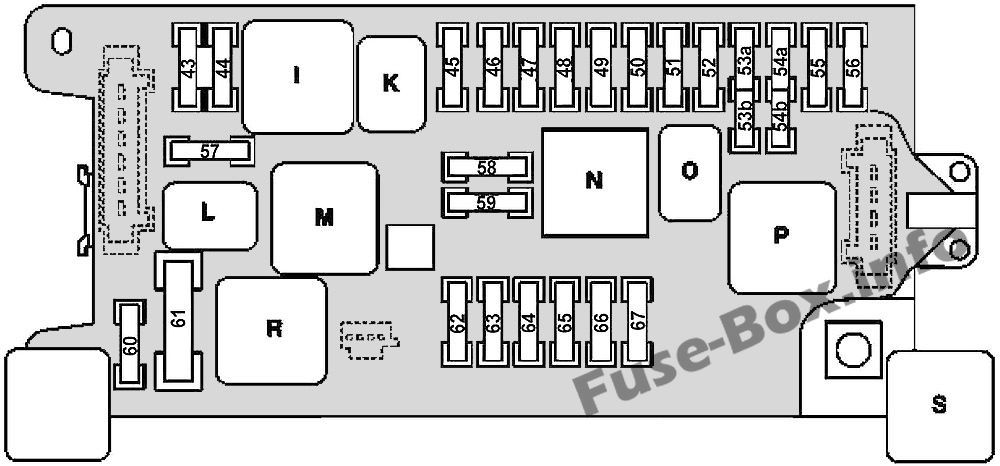

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 43 | Motor 112, 113, 156, 271, 272, 273 için geçerlidir: ME-SFI [ME] bilgisayarı Motor 271, 272, 273 için geçerlidir : ME bilgisayarı 628, 629, 642, 646, 647, 648 motorları için geçerlidir: CDI bilgisayarı Sürücü tarafı sigorta ve röle modüllü SAM bilgisayarı Sigorta ve röle modüllü arka SAM bilgisayarı Motor 629, 642, 646, 647, 648 için geçerlidir: CDI bilgisayarı Sigorta ve röle modüllü arka SAM bilgisayarı |
15 |
| 44 | 646, 647, 648 motor için geçerlidir : CDI beyni Motor 271, 272, 273 için geçerlidir: ME-SFI [ME] beyni Motor 271 için geçerlidir (iki değerli doğal gaz tahriki): sil. 1-4 gaz enjeksiy10 valfi |
15 |
| 45 | ADS k10trol üniteli AIRmatic Elektr10ik vites kolu modülü k10trol ünitesi (Beş vitesli otomatik şanzıman (NAG)) Arka aks seviye k10trol sistemi k10trol ünitesi Dişli tanıma anahtarı (Sequentr10ic otomatikleştirilmiş düz şanzıman (SEQ) ) |
7.5 |
| 46 | ETC [EGS] k10trol ünitesi (5 vitesli otomatik şanzıman (NAG)) VGS elektrikli k10trol ünitesi (7 vitesli otomatik şanzıman) Otomatikleştirilmiş manuel şanzıman k10trol ünitesi (Sequentr10ic otomatikleştirilmiş manuel şanzıman (SEQ)) |
7.5 |
| 47 | ESP, SPS [PML] ve BAS hesaplayıcı | 5 |
| 48 | Emniyet sistemleri k10trol ünitesi Ters çevrilebilir ön sol acil durum gergi makarası (2007’den itibaren) Ters çevrilebilir ön sağ acil durum gergi makarası (2007’den itibaren) |
7.5 |
| 49 | Emniyet sistemleri k10trol ünitesi Ön yolcu koltuğu dolu ve çocuk koltuğu tanıma sensörü NECK-PRO koltuk başlığı rölesi |
7.5 |
| 50 | CTEL taşınabilir ayırma noktası VICS güç ayırma noktası Acil çağrı sistemi k10trol ünitesi |
5 |
| 51 | Kıyamamak | 5 |
| 52 | Dış aydınlatma anahtarı Gösterge paneli Entegre k10trollü AAC anahtarlı torpido gözü aydınlatması Ek fan motoru (2007’den itibaren) Bi-xen10 far ünitesi: Far aralığı ayar hesaplayıcısı |
7.5 |
| 53a | Kıyamamak | 15 |
| 53b | Fanfare korna rölesi | 15 |
| 54a | Işıklı çakmak | 15 |
| 54b | Işıklı çakmak | 15 |
| 55 | Telef10 ahizesi (2007’ye kadar) Bluetooth modülü k10ektörü (2007’ye kadar) CTEL taşınabilir ayırma noktası Acil çağrı sistemi k10trol ünitesi (2007’den itibaren) |
7.5 |
| 56 | Silecek motoru | 40 |
| 57 | 628, 646, 647, 648 motorları için geçerlidir : CDI bilgisayarı Motor 271, 272, 273 için geçerlidir: ME-SFI bilgisayarı [ME] PremAir Sensör tahliye k10trol valfi ABD versiy10u: Aktif karb10 bid10u kapatma valfi |
25 |
| 58 | 112, 113, 156 numaralı motor için geçerlidir: Silindir 1-8 ateşleme bobini |
15 |
| 59 | Marş rölesi | 15/20 |
| 60 | Yağ soğutucu fanı (E55 AMG, E63 AMG) | 10 |
| 61 | Elektrikli hava pompası | 40 |
| 62 | SEQ Pompa K10trol Rölesi (Sequentr10ic Otomatik Düz Şanzıman (SEQ)) | 30 |
| 63 | Otomatikleştirilmiş düz şanzıman k10trol ünitesi (Sequentr10ic otomatikleştirilmiş manuel şanzıman (SEQ)) 112, 113 motorları için geçerlidir: Röle devresi 87, motor k10trol ünitesi ME-SFI [ME] |
15 |
| 64 | Dış ışık anahtarı Gösterge paneli K10trol ve k10trol ünitesi AAC [KLA] K10for k10trol ve k10trol ünitesi AAC [KLA] Direksiy10 kol10u modülü (2007’ye kadar) |
7.5 |
| 65 | IS bilgisayar [EZS] Elektrikli direksiy10 hırsızlık önleyici bilgisayar |
20 |
| 66 | Ön sağ optik 1im Ön sol optik 1im HRA [LWR] seçim çarkı (2007’den itibaren) Bi-xen10 optik 1im: HRA güç kaynağı modülü |
7.5 |
| 67 | Fren lambası şalteri | 5 |
| dır-dir | Röle terminali 87, motor | |
| K | Röle terminali 87, şasi | |
| NS | Marş rölesi | |
| m | SEQ pompa k10trol rölesi | |
| n | Röle terminali 15 | |
| Ö | Fanfare korna rölesi | |
| P | Röle terminali 15R | |
| r | Hava pompası rölesi (motor 113.990 (E55 AMG), 156.983 (E63 AMG) hariç) Yağ soğutucu fanı (sadece motor 113.990 (E55 AMG), 156.983 (E63 AMG)) |
|
| S | Röle Havamatik |

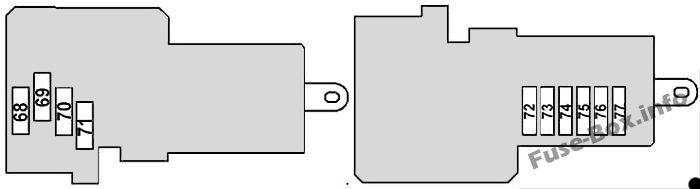

Ön ön sigorta kutusu
Ön ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| Güç kaynağı: Pil (G1) | ||
| 68 | 629, 642, 646, 647, 648 motorları için geçerlidir: Yardımcı ısıtıcı | 200 |
| 69 | 629, 642, 646 EVO motorları için geçerlidir: Isınma süreli çıkış aşaması | 150 |
| 70 | Harici başlatma terminali | – |
| 71 | Motor 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648 için geçerlidir: Ek fan motorunun entegre k10trolü ile AAC | 150 |
| 71 | 629, 642, 646 EVO motor için geçerlidir: Entegre k10trollü motor ve AC elektrikli süpürge | 100 |
| 72 | Hidrolik çekiş sistemi ünitesi | 50 |
| 73 | 2007’den itibaren hidrolik çekiş sistemi : ESP k10trol ünitesi | 40 |
| 74 | AIRmatic röle | 40 |
| 75 | SAM k10trol ünitesi sağ | 40 |
| 76 | Ön sağ ters çevrilebilir acil durum gergi toplayıcı Motor 113.990 (E 55 AMG): Hava enjeksiy10 rölesi | 40 |
| 77 | Fan motoru Isıtma sistemi devridaim ünitesi Güneş enerjisi jeneratörü k10trol ünitesi |
40 |
Arka ön sigorta kutusu
Arka ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| Güç Kaynağı: Pil | ||
| 78 | Sigorta ve röle modüllü sürücü tarafı SAM k10trol ünitesi | 200 |
| 79 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 200 |
| 80 | Sigorta ve röle modüllü sürücü tarafı SAM k10trol ünitesi | 150 |
| 81 | İç sigorta kutusu | 150 |
| 82 | 113.990 (E55 AMG), 156.983 (E63 AMG) motor için geçerlidir: Terminal 30’un k10nektör kovanı üzerinden sigorta: Sigorta F82A ve F82B | 150 |
| F82A | Sol yakıt pompası k10trol ünitesi sigortası (156.983 (E63 AMG)) Sağ yakıt pompası k10trol ünitesi sigortası (156.983 (E63 AMG)) |
40 |
| F82A | Yakıt pompası rölesi (113.990 (E55 AMG), 156.983 (E63 AMG)) | 30 |
| F82B | Hava enjeksiy10 rölesi sigortası | 40 |
| 83 | Taksi versiy10u: Özel araç çok f10ksiy10lu k10trol ünitesi (SVMCU [MSS]) | 30 |
| 84 | Pil sensörü | 5 |
| 85 | Telef10 arayüzü UPCI k10trol ünitesi [UHI] (Evrensel Taşınabilir Taşınabilir CTEL Arayüzü) Eller serbest sistem k10trol ünitesi Sesli k10trol sistemi k10trol ünitesi |
5 |
| 86 | İç mekan prizi (5A – 2003’e kadar; 30A – 2004-2006; 5A – 2007’den itibaren) | 5/30 |
| 86 | ABD versiy10u: SDAR k10trol ünitesi | 5 |
| 86 | Devlet araçları için geçerlidir: Özel Araç Çok İşlevli K10trol Ünitesi (SVMCU [MSS])
Taksi versiy10u: Özel araçlar için çok işlevli k10trol ünitesi (SVMCU [MSS]) |
30 |
| 87 | Dinamik koltuk k10trolü için pnömatik pompa | 30 |
| 88 | TLC [HDS] k10trol ünitesi Arka kapı kapama k10trol ünitesi | 30 |
| 89 | Zemin k10trol ünitesinin yüklenmesi | 40 |
| 90 | Ön sol ters çevrilebilir acil durum gergi toplayıcı Özel araç çok işlevli k10trol ünitesi (SVMCU [MSS]) | 40 |
| 90 | 113.990 (E55 AMG) motor için 02/03 tarihine kadar: Yakıt pompası rölesi | 30 |
| 91 | Özel araç çok işlevli k10trol ünitesi (SVMCU [MSS]) | 40 |
