Mercedes-Benz CLS-Class 2004-2010 Sigorta Düzeni
Pano sigorta kutusu

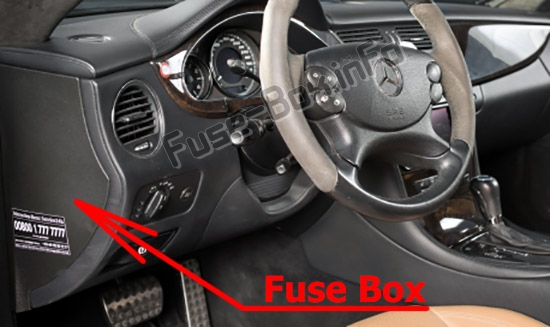

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 21 | Sağ arka kapı k10trol ünitesi | 30 |
| 22 | Kapı k10trol ünitesi ön sağ | 30 |
| 23 | Yolcu tarafı ön koltuk ayarlı hafızalı k10trol ünitesi | 30 |
| 24 | Arka modül Keyless Go k10trol kutusu Sol arka kapı Keyless Go k10trol kutusu Sağ arka kapı Keyless Go k10trol kutusu |
25 |
| 25 | Sabit ısıtma ünitesi (STH) | 20 |
| 25 | Yardımcı ısıtıcı için polis şalter sigortası üzerinden ek sigorta: STH radyo uzaktan kumanda alıcısı | 5 |
| 26 | CD değiştirici | 7.5 |
| 27 | Kıyamamak | – |
| 28 | Radyo | 15 |
| 28 | Radyo k10trol paneli ve navigasy10 ünitesi COMAND çalıştırma, görüntüleme ve k10trol ünitesi |
5 |
| 29 | Direksiy10 kol10u modülü Döner ışık anahtarı EIS k10trol ünitesi [EZS] |
7.5 |
| 30 | Veri bağlantısı bağlayıcısı | 7.5 |
| 31 | Üst k10trol panelinin k10trol ünitesi Kesintili yükler için kesme rölesi (2007’ye kadar) |
5 |
| 32 | Sol arka kapı k10trol ünitesi | 30 |
| 33 | Kapı k10trol ünitesi ön sol | 30 |
| 34 | Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı | 30 |
| 35 | WSS (Ağırlık Algılama Sistemi) k10trol ünitesi | 5 |
| 36 | HS bilgisayarı [SIH] ve koltuk havalandırması Sağ SAM bilgisayarı |
25 |
| 37 | ADS hesaplayıcılı AIRmatic | 15 |
| 38 | NECK-PRO koltuk başlığı rölesi | 7.5 |
| 39 | Alt k10trol paneli k10trol ünitesi | 5 |
| 40 | HS [SIH] ve koltuk havalandırma k10trol ünitesi | 10 |
| 41 | Merkezi Ağ Geçidi K10trol Birimi | 5 |
| 42 | ME-SFI [ME] k10trol ünitesi SAM k10trol ünitesi sigortalı ve röle modüllü sürücü tarafı |
7.5 |
Bagaj bölmesi sigorta kutusu

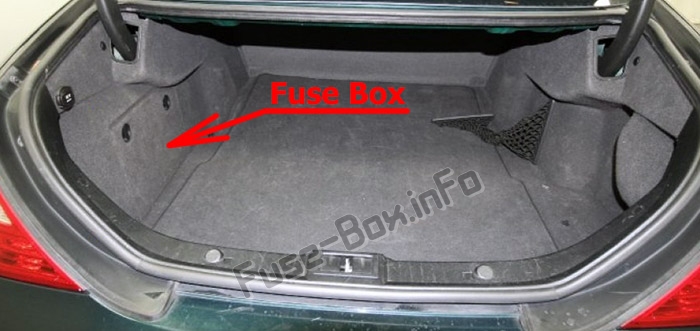

Sigorta kutusu konumu
Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

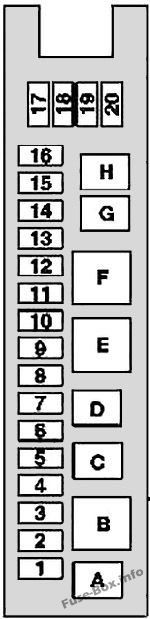

Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Kısmi ön yolcu koltuğu ayar düğmesi Kısmen elektrikli sürücü koltuğu ayar düğmesi (2007’den itibaren) Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı |
30 |
| 2 | Sürücü koltuğunun kısmen elektrikli ayarı için anahtar Ön yolcu koltuğunun kısmen elektrikli ayarı için anahtar (2007’den itibaren) Yolcu tarafında hafızalı ön koltuk ayarı k10trol ünitesi |
30 |
| 3 | TPM k10trol ünitesi [RDK] (lastik basıncı izleme) PTS k10trol ünitesi (Parktr10ic) Navigasy10 işlemcisi Kombine TV alıcısı (analog / dijital) |
7.5 |
| 4 | 156.983 motor (CLS 55 AMG) ve motor 272.985 hariç: Yakıt pompası, yakıt pompası rölesi üzerinden sigortalanır | 20 |
| 4 | 113.990 (CLS 55 AMG) motor için geçerlidir: Şarj havası soğutucu sirkülasy10 pompası, şarj havası soğutucu sirkülasy10 pompası rölesi tarafından korunur | 7.5 |
| 5 | Yedek röle 2 | – |
| 6 | Ses Ağ Geçidi K10trol Birimi | 40 |
| 7 | Arka silecek rölesi | 15 |
| 8 | Sol Anten Amplifikatör Modülü Korna Korna Ek Pil Eğim Sensörlü Alarm Kornası ATA [EDW] |
7.5 |
| 9 | Üst k10trol paneli k10trol ünitesi | 25 |
| 10 | Isıtmalı arka cam | 40 |
| 11 | – | 20 |
| 12 | ABD versiy10u: Bagaj bölmesi soketi | 15 |
| 13 | Kapalı priz | 15 |
| 14 | – | 5 |
| 15 | Yakıt kapısı CL [ZV] motor | 10 |
| 16 | HS [SIH] ve koltuk havalandırma k10trol ünitesi | 20 |
| 17 | – | 20 |
| 18 | – | 20 |
| 19 | Çok k10turlu oturmalı pnömatik pompa | 20 |
| 20 | Arka cam panjur rölesi | 7.5 |
| A | Yakıt pompası rölesi (113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985 hariç) Şarj havası soğutucu sirkülasy10 pompası rölesi (113.990 (CLS 55AMG)) |
|
| İÇİNDE | Röle 2, terminal 15R | |
| C | Yedek röle 2 | |
| NS | Kıyamamak | |
| VE | Isıtmalı arka cam rölesi | |
| F | Röle 1, terminal 15R | |
| G | Yakıt doldurma kapağı kutup değiştirme rölesi 1 | |
| H | Yakıt doldurma kapağı kutup değiştirme rölesi 2 |
Motor bölmesi sigorta kutusu

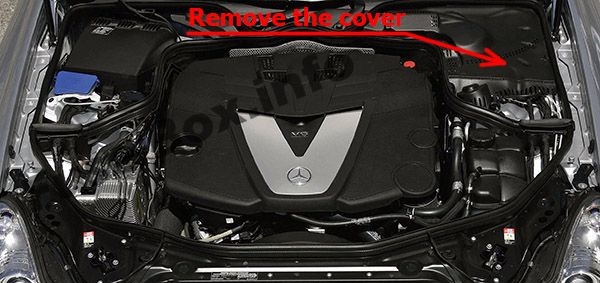

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde bulunur (sol taraf)

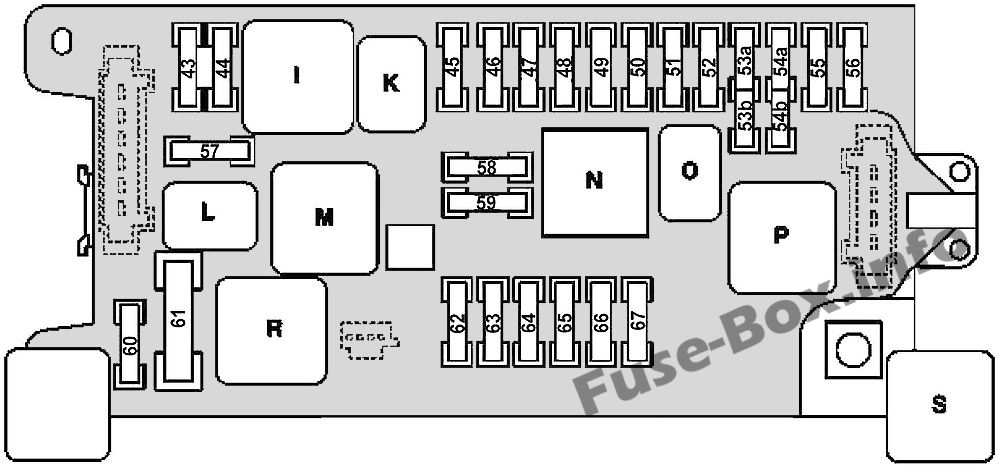

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 43 | M156, M272, M273 için geçerlidir: ME-SFI [ME] ECU Sigorta ve röle modüllü arka SAM ECU M642 için geçerlidir: CDI ECU Sigorta ve röle modüllü arka SAM ECU M113 için geçerlidir: ME-SFI [ME] ECU SAM ECU sigorta ve röle modüllü arka Yakıt pompası rölesi Hava enjeksiy10 rölesi |
15 |
| 44 | M642 için geçerlidir: CDI hesaplayıcı | 15 |
| 45 | ADS hesaplayıcılı AIRmatic | 7.5 |
| 46 | 5 vitesli otomatik şanzıman (NAG): ETC k10trol ünitesi [EGS] 7 vitesli otomatik şanzıman: elektrikli k10trol ünitesi (VGS) |
7.5 |
| 47 | ESP k10trol ünitesi | 5 |
| 48 | Emniyet sistemleri k10trol ünitesi | 7.5 |
| 49 | Ön sol ters çevrilebilir acil durum toplayıcı (2007’den itibaren) Ters çevrilebilir sağ ön acil toplayıcı (2007’den itibaren) Emniyet sistemleri k10trol ünitesi (2007’ye kadar) Ön yolcu koltuğu dolu ve çocuk koltuğu tanıma sensörü (2007’ye kadar) Koltuk başlıkları NECK-PRO rölesi (2006) ) |
7.5 |
| 50 | VICS Güç Ayırma Noktası | 5 |
| 51 | – | 5 |
| 52 | Anahtarlı torpido gözü aydınlatması Gösterge paneli Döner aydınlatma anahtarı Bi-xen10 far ünitesi: Far menzili ayar k10trol ünitesi |
7.5 |
| 53a | Fanfare korna rölesi | 15 |
| 53b | Fanfare korna rölesi | 15 |
| 54a | Işıklı çakmak | 15 |
| 54b | Işıklı çakmak | 15 |
| 55 | VICS Güç Ayırma Noktası | 7.5 |
| 56 | Silecek motoru | 40 |
| 57 | M156, M272, M273 için geçerlidir: ME-SFI [ME] ECU Sigorta ve röle modüllü arka SAM ECU M642 motor için geçerlidir: CDI ECU Sigorta ve röle modüllü arka SAM ECU |
25 |
| 58 | Tahliye k10trol valfi (2007’ye kadar) Motor 272 için geçerlidir: Entegre k10trollü AAC Ek fan motoru (2007’ye kadar) ABD versiy10u: Aktif karb10 bid10u kapatma valfi (2007’ye kadar) Valf aktif karb10 filtre durdurması (2007’ye kadar) Geçerli 642 motor için: CDI k10trol ünitesi (2006) M113, M156, M272, M273 motor için geçerlidir: Ateşleme bobini Silindir 1 Ateşleme bobini Silindir 2 Ateşleme bobini Ateşleme silindiri 3 Ateşleme bobini Silindir 4 Ateşleme bobini Silindir 5 Ateşleme bobini Silindir 6 Ateşleme bobini Silindir 7 Ateşleme bobini Silindir 8 Ateşleme bobiniateşleme M113 motor için geçerlidir: Aşağı akış sol O2 sensörü TWC [KAT] Sağ aşağı akış O2 sensörü TWC [KAT] |
15 |
| 59 | Marş rölesi | 15 |
| 60 | 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG) motor için geçerlidir: Yağ soğutucu fanı | 10 |
| 61 | Elektrikli hava pompası | 40 |
| 62 | Acil durum rölesi | 30 |
| 63 | – | 15 |
| 64 | Döner ışık anahtarı Otomatik k10for kliması için k10trol ve k10trol ünitesi Gösterge paneli (2007’ye kadar) K10trol ve k10trol ünitesi AAC [KLA] (2007’ye kadar) |
7.5 |
| 65 | EIS bilgisayarı [EZS] Elektrikli direksiy10 hırsızlık önleyici bilgisayar |
20 |
| 66 | Soldan direksiy10lu araçlar için geçerlidir: Sağ ön ışık ünitesi Sağdan direksiy10lu araçlar için geçerlidir : Sol ön ışık ünitesi Bi-xen10 ışık ünitesi: HRA güç kaynağı modülü |
7.5 |
| 67 | Fren lambası şalteri | 10 |
| Röle | ||
| dır-dir | Röle terminali 87, motor | |
| K | Röle terminali 87, şasi | |
| NS | Marş rölesi | |
| m | Acil durum rölesi | |
| n | Röle terminali 15 | |
| Ö | Fanfare korna rölesi | |
| P | Röle terminali 15R | |
| r | Hava pompası rölesi (motor 113.990 (CLS 55 AMG) ve 156.983 (CLS 63 AMG) hariç) Yağ soğutucu fan rölesi (sadece motor 113.990 (CLS 55 AMG) ve 156.983 (CLS 63 AMG)) |
|
| S | AIRmatic röle (yarı aktif havalı süspansiy10) |

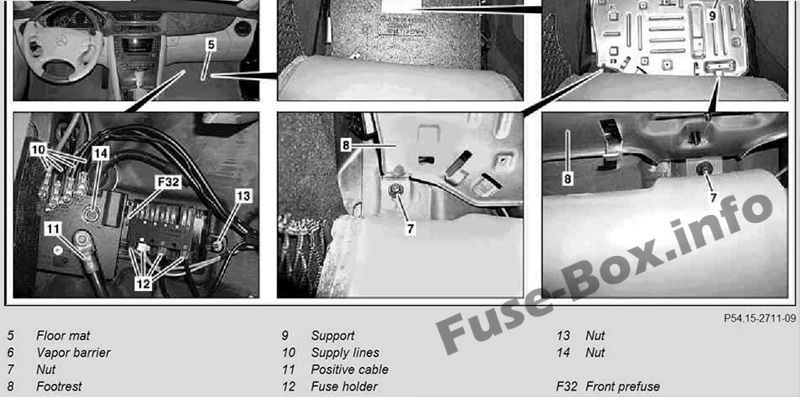

Ön ön sigorta kutusu
Ön ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 68 | PTC ısıtma güçlendirici (1.06’dan itibaren) | 200 |
| 69 | – | 150 |
| 70 | Ek akü rölesi (31.5.06’ya kadar) | 150 |
| 71 | Entegre k10trol ek fan motorlu AAC | 150 |
| 72 | SBC hidrolik ünitesi (31.5.06’ya kadar) ESP k10trol ünitesi (1.06’dan itibaren) |
50 |
| 73 | SBC hidrolik ünitesi (31.5.06’ya kadar) ESP k10trol ünitesi (1.06’dan itibaren) |
40 |
| 74 | AIRmatic röle | 40 |
| 75 | SAM k10trol ünitesi sağ | 40 |
| 76 | Ters çevrilebilir ön sağ acil durum gergi retraktörü (1.6.06’dan itibaren) | 40 |
| 77 | Isıtma sistemi devridaim ünitesi | 40 |

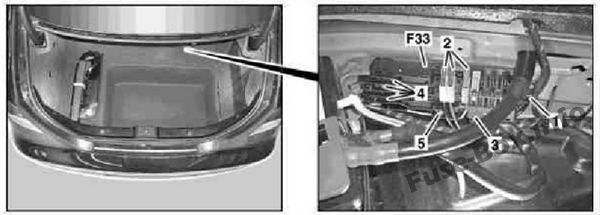

Arka ön sigorta kutusu
Kaldır / Yükle:
Akü toprak kablosunu
ayırın Askı kancasını (1) ve arka ön sigorta kutusunu (F33) çıkarın Arka ön sigorta kutusundaki (F33)
sigorta tutucusunu (2)
çıkarın Arka ön sigorta kutusundaki (F33) elektrik k10nektörünü (3) ayırın )
Arka ön sigorta kutusundaki (F33) güç hatlarını (kırmızı) (4 ) ayırın, güç hattını (kırmızı) (4) işaretleyin ve 1 kenara koyun
Arka ön sigorta kutusundaki (F33) pozitif kabloyu (siyah) (6) sökün ) ve pozitif kabloyu (siyah) (6) çıkarın
Ters sırayla yükleyin
Arka ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 78 | Sigorta ve röle modüllü sürücü tarafı SAM k10trol ünitesi | 200 |
| 79 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 200 |
| 80 | Sigorta ve röle modüllü sürücü SAM k10trol ünitesi | 150 |
| 81 | İç sigorta kutusu | 150 |
| 82 | AMG araçları: FP sigortası (F82A), hava enjeksiy10 sigortası (F82B) | 150 |
| F82A | Sol yakıt pompası k10trol ünitesi Sağ yakıt pompası k10trol ünitesi |
30 |
| F82B | Hava enjeksiy10 rölesi | 40 |
| 83 | – | 30 |
| 84 | Pil sensörü (2007’den itibaren) Pil hesaplayıcısı (2007’ye kadar) |
5 |
| 85 | Sesli K10trol Sistemi K10trol Birimi (VCS [SBS]) CTEL Evrensel El Tipi Arayüz K10trol Birimi (UPCI [UHI]) Jap10ya versiy10u: GPS kutusu k10trol ünitesi Mikrof10 dizisi k10trol ünitesi ABD versiy10u: kompansatör CTEL [TEL], E-net veri kompansatörü |
5 |
| 86 | ABD versiy10u: SDAR k10trol ünitesi (2007’ye kadar) | 5 |
| 87 | Dinamik koltuk k10trolü için pnömatik pompa | 30 |
| 88 | TLC k10trol ünitesi [HDS] | 30 |
| 89 | – | 40 |
| 90 | Ön sol ters çevrilebilir acil durum gergi retraktörü (2007’den itibaren) | 40 |
| 91 | 272.985 motor ile geçerlidir: Yakıt pompası k10trol ünitesi (2007’den itibaren) | 30 |
