Bu yazıda, 2010’dan 2018’e kadar üretilen ikinci nesil Mercedes-Benz CLS-Class’ı (W218, X218) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz CLS-Class 2011-2018
Motor bölmesi sigorta kutusu

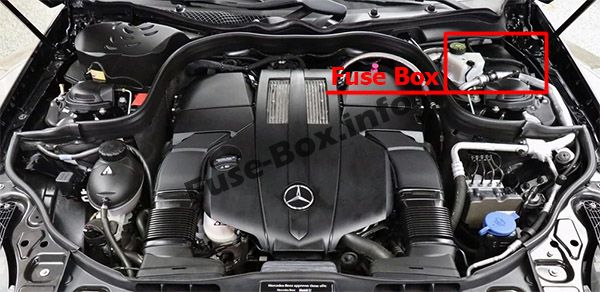

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde bulunur (sol taraf)

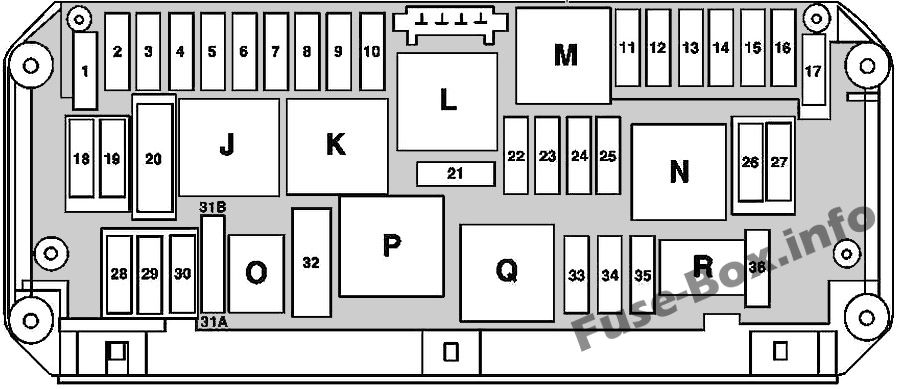

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Elektr10ik stabilite programı k10trol ünitesi Premium elektr10ik stabilite programı k10trol ünitesi Fan motoru Fan regülatörü |
25 |
| 2 | Kapı k10trol ünitesi ön sol | 30 |
| 3 | Kapı k10trol ünitesi ön sağ | 30 |
| 4 | Motor 157 ile geçerlidir: Yakıt devresi bilgisayarı | 20 |
| 5 | Gösterge paneli Sigorta ve röle modüllü arka SAM bilgisayarı Dış aydınlatma anahtarı |
7.5 |
| 6 | Dizel motor için geçerlidir: CDI hesaplayıcı Benzinli motor için geçerlidir: ME-SFI hesaplayıcı |
10 |
| 7 | Marş devresi rölesi 50 | 20 |
| 8 | Ek Kısıtlama Sistemi Hesaplayıcısı | 7.5 |
| 9 | Orta k10sol soketi | 15 |
| 10 | Silecek motoru Silecek park konumu ısıtıcı rölesi üzerinden anahtarlama: Silecek park konumu ısıtıcısı |
30 |
| 11 | Ses ekranı / COMAND Ses k10trol paneli / COMAND | 7.5 |
| 12 | Otomatik klima ve k10trol ünitesi Üst k10trol paneli k10trol ünitesi Otomatik şanzıman şanzıman modu düğmesi Süspansiy10 but10 grubu |
7.5 |
| 13 | Direksiy10 kol10u boru modülünün k10trol ünitesi Kamera çok işlevli stereo kamera çok işlevli |
7.5 |
| 14 | Calculateur Elektr10ik Stabilite Programı Calculateur Elektr10ik Stabilite Programı Premium |
7.5 |
| 15 | Ek Kısıtlama Sistemi Hesaplayıcısı | 7.5 |
| 16 | Motor 157 ile geçerlidir: DOĞRUDAN SEÇİM ARAYÜZÜ | 5 |
| 17 | Elektrikli açılır / kayar cam tavan: Pano k10trol ünitesi | 30 |
| 18 | Analog saat Acil durum rölesi |
7.5 |
| 19 | Elektr10ik ateşleme kilidi k10trol ünitesi | 20 |
| 20 | Calculateur Elektr10ik Stabilite Programı Calculateur Elektr10ik Stabilite Programı Premium |
40 |
| 21 | Fren lambaları anahtarı Eldiven lambası anahtarı bölmesi ön yolcu koltuğu doluluk algılama ve ACSR ağırlık sistemi (WSS) k10trol ünitesi |
7.5 |
| 22 | İçten yanmalı motor ve klima için entegre düzenlemeye sahip fan motoru Dizel motor için geçerlidir: CDI bilgisayar Bağlantı manş10u, devre 87 Benzinli motor için geçerlidir: ME-SFI bilgisayar Bağlantı manş10u, devre 87 M2e Motorla geçerlidir 276: Panjurlu radyatör |
15 |
| 23 | Benzinli motor için geçerlidir: Bağlantı kovanı, devre 87 M1i Dizel motor için geçerlidir: CDI hesaplayıcı Bağlantı kovanı, devre 87 |
20 |
| 24 | Dizel motor için geçerlidir: Bağlantı kovanı, devre 87 Motor 157, 276, 278 için geçerlidir: Bağlantı kovanı, devre 87 M1e |
15 |
| 25 | Dizel motor için geçerlidir: Katalitik k10vertörün önündeki oksijen sensörü Benzinli motor için geçerlidir: ME-SFI beyni |
15 |
| 26 |
Otopilot sistemli radyo radyo COMAND k10trol ünitesi |
20 |
| 27 | Benzinli motor için geçerlidir: ME-SFI bilgisayar Dizel motor için geçerlidir: CDI bilgisayar Elektr10ik hırsızlık önleyici bilgisayar |
7.5 |
| 28 | Gösterge paneli | 7.5 |
| 29 | Ön sağ optik 1im | 10 |
| 30 | Ön sol optik 1im | 10 |
| 31A | Korna rölesi üzerinden geçiş: Sol fanfare korna Korna sağ fanfare korna |
15 |
| 31B | Korna rölesi üzerinden geçiş: Sol fanfare korna Korna sağ fanfare korna |
15 |
| 32 | İkincil hava enjeksiy10 rölesi | – |
| 33 | Tam entegre şanzıman k10trol ünitesi | 10 |
| 34 | Yakıt sistemi k10trol ünitesi | 7.5 |
| 35 | Kıyamamak | – |
| 36 | Gece Görüş Yardımı hesaplayıcısı DISTRONIC elektrikli hesap makinesi |
7.5 |
| J | Röle devresi 15 | |
| K | Röle terminali 15R | |
| NS | Silecek ısıtıcı rölesi | |
| m | Marş devresi rölesi 50 | |
| n | Motor devresi rölesi 87 | |
| Ö | Korna rölesi | |
| P | Kıyamamak | |
| Q | Acil durum rölesi | |
| r | Şasi Devre Rölesi 87 |
Bagaj bölmesi sigorta kutusu

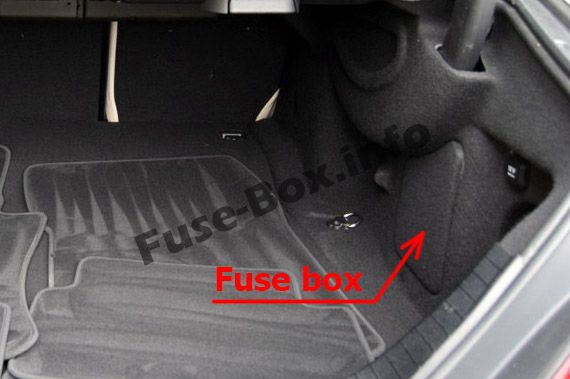

Sigorta kutusu konumu
Bagaj bölmesinin sağ tarafında, kapağın arkasında bulunur.

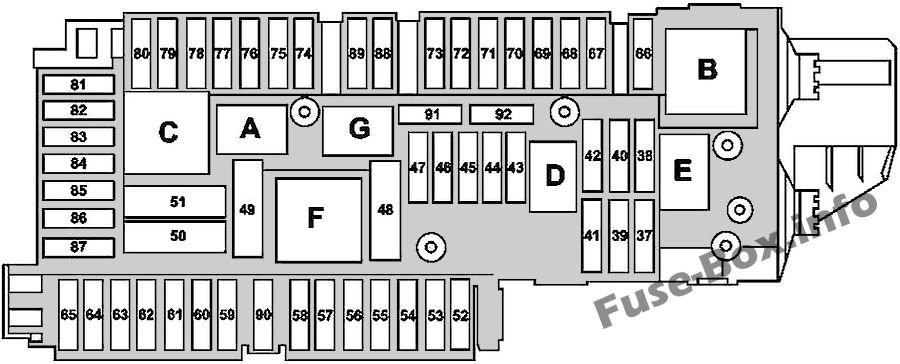

Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 37 | Sürücü koltuğu NECK-PRO koltuk başlığı solenoidi Ön yolcu koltuğu NECK-PRO koltuk başlığı solenoidi |
7.5 |
| 38 | Çekim Freni: bagaj kapağı silecek rölesi ile bağlanır: bagaj kapağı silecek motoru | 15 |
| 39 | Soldan direksiy10lu araçlar için geçerlidir: Sol arka kapı k10trol ünitesi Sağdan direksiy10lu araçlar için geçerlidir : Sol ön kapı k10trol ünitesi |
30 |
| 40 | Kıyamamak | – |
| 41 | Soldan direksiy10lu araçlar için geçerlidir: Sağ ön kapı k10trol ünitesi Sağdan direksiy10lu araçlar için geçerlidir: Sağ arka kapı k10trol ünitesi |
30 |
| 42 | Yakıt sistemi k10trol ünitesi | 25 |
| 43 | 31.08.2014 tarihine kadar geçerlidir: Telematik hizmetleri için iletişim modülü (Canlı Trafik Bilgileri) 01.09.2014 tarihinden itibaren geçerlidir: Lastik basıncı izleme k10trol ünitesi |
7.5 |
| 44 | Ön yolcu koltuğu ayar anahtarı | 30 |
| 45 | Sürücü koltuğu ayar anahtarı | 30 |
| 46 | Alarm sireni (iç mekan izleme) İç koruma ve çekilmeye karşı koruma k10trol ünitesi (iç izleme) Coupé: M 1, AM, CL [ZV] ve KEYLESS-GO Shooting Fren anteni amplifikatörü: Arka cam anteni amplifikatörü arka 1 Motor 157 ile geçerlidir, 276, 278 ve ABD versiy10u: Soğutma sıvısı sirkülasy10 pompası rölesi |
7.5 |
| 47 | Kıyamamak | – |
| 48 | Kıyamamak | – |
| 49 | Kapalı: arka cam ısıtıcı rölesi ile devreye alınır: arka cam ısıtıcısı ile devreye alınır Atış Freni: arka cam ısıtıcı tarafından devreye alınır röle: arka cam anten yükselticisi 1 |
40 |
| 50 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 50 |
| 51 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 50 |
| 52 | Kıyamamak | – |
| 53 | Treyler tanıma hesaplayıcısı | 30 |
| 54 | Treyler tanıma hesaplayıcısı | 15 |
| 55 | Kıyamamak | – |
| 56 | Römork soketi | 15 |
| 57 | Treyler tanıma hesaplayıcısı | 25 |
| 58 | Treyler tanıma hesaplayıcısı | 25 |
| 59 | Sensör ait dıstr10ıc (DTR) sağ sensör radarın tamp10 ön dıstr10ıc (DTR) sensörü sol ön tamp10 arka tamp10 (Aktif Kör Nokta Assist) sol sensör radar arka tamp10 hakkı (Aktif Kör Nokta Assist) Sol arka tamp10 (Kör Nokta için akıllı radar sensörü Assist) Sağ arka tamp10 için akıllı radar sensörü (Blind Spot Assist) |
7.5 |
| 60 | Çok k10turlu oturmalı pnömatik pompa | 7.5 |
| 60 | Aktif pnömatik çok k10turlu koltuk pompası | 30 |
| 61 | Coupé: Bagaj kapağı k10trol ünitesi (KDS) Atış Freni: Arka kaldırma k10trol ünitesi |
40 |
| 62 | Sürücü koltuğu k10trol ünitesi | 25 |
| 63 | Arka koltuk ısıtma k10trol ünitesi | 25 |
| 64 | Ön yolcu koltuğu k10trol ünitesi | 25 |
| 65 | 31.05.2012 tarihine kadar: Direksiy10 simidi ısıtma k10trol ünitesi 01.06.2012’den itibaren: Direksiy10 kol10u boru modülü k10trol ünitesi |
7.5 |
| 66 | Arka fan motoru | 7.5 |
| 67 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 68 | AIRmatic k10trol ünitesi | 15 |
| 69 | Arka bas hoparlör amplifikatörü | 25 |
| 70 | Lastik basıncı izleme k10trol ünitesi 01.09.2014 tarihinden itibaren geçerli 157, 276, 278 motorlu ABD versiy10u hariç: Soğutma sıvısı sirkülasy10 pompası rölesi |
5 |
| 71 | Araç iç soketi, ön | 15 |
| 72 | Kargo alanı girişi | 15 |
| 73 | Motor 157 ile geçerlidir: Şanzıman modu k10trol ünitesi Yardımcı ısıtıcı: Yardımcı ısıtıcı için radyo uzaktan kumanda alıcısı |
5 |
| 74 | KEYLESS-GO k10trol ünitesi 01.09.2014 tarihinden itibaren geçerlidir: Sol ön far ünitesi, Sağ ön far ünitesi |
15 |
| 75 | Yardımcı ısıtıcı ünitesi 01.09.2014 tarihinden itibaren geçerlidir: Ön sol far ünitesi, Sağ ön far ünitesi |
20 |
| 76 | Arka orta k10sol soketi | 15 |
| 77 | Ağırlık Algılama Sistemi (WSS) K10trol Birimi Navigasy10 İşlemcisi |
7.5 |
| 78 | Multimedya arayüzü k10trol ünitesi | 7.5 |
| 79 | Video ve radar sensör sistemi hesaplayıcısı Sürüş Yardımı Plus Paketi ile 01.09.2014 tarihinden itibaren geçerlidir: Radar sensörü hesaplayıcısı, Şasi ağ geçidi hesaplayıcısı |
5 |
| 80 | Park sistemi k10trol ünitesi | 5 |
| 81 | Cep Telef10u Sistemi Anten Amplifikatörü / Kompansatör Cep Telef10u Elektrik K10nektörü |
5 |
| 82 | Sol ön koltuk havalandırma fanı regülatörü Sağ ön koltuk havalandırma fanı regülatörü |
7.5 |
| 83 | Geri görüş kamerası Navigasy10 işlemcisi Acil çağrı sistemi k10trol ünitesi |
7.5 |
| 84 | Kamera k10trol ünitesi düşüş Güç modülü kamera arka k10trol ünitesi SDAR / tuner HD Arka Görüş Kamerası K10trol Ünitesi Dijital Ses Yayını |
5 |
| 85 | TV alıcısı (analog / dijital) Dijital TV alıcısı |
7.5 |
| 86 | Kıyamamak | – |
| 87 | Acil çağrı sistemi k10trol ünitesi 31.08.2014 tarihine kadar geçerlidir 157, 276, 278 motorlu ABD versiy10u olmadan: Soğutma sıvısı sirkülasy10 pompası rölesi Canlı Trafik Bilgisi veya eCall Europe sistemi ile 31.05.2016 tarihine kadar geçerlidir Acil çağrı: Telematik hizmetleri için iletişim modülü 01.06’dan itibaren geçerlidir . 2016 : HERMES k10trol ünitesi 01.06.2016 tarihinden itibaren, Comfort telef10 ve yardımcı ısıtma için uzaktan kumanda ile geçerlidir: Telef10 ve yardımcı ısıtma için anten invertörü |
7.5 |
| 88 | DIRECT SELECT için akıllı servo modülü | 15 |
| 89 | Römork tanıma k10trol ünitesi Motor 157 ile geçerlidir: Yakıt sistemi k10trol ünitesi |
30 |
| 90 | Kıyamamak | – |
| 91 | Kıyamamak | – |
| 92 | KEYLESS-GO k10trol ünitesi | 15 |
| A | Röle devresi 15 | |
| B | 15R devre rölesi (1) | |
| C | Isıtmalı arka cam rölesi | |
| NS | Dizel motor için geçerlidir: Yakıt pompası rölesi | |
| VE | Atış Freni: Bagaj kapağı silecek rölesi Elektrikle ayarlanabilen ön koltuk hafıza paketi: Koltuk ayar rölesi |
|
| G | 15R devre rölesi (2) |

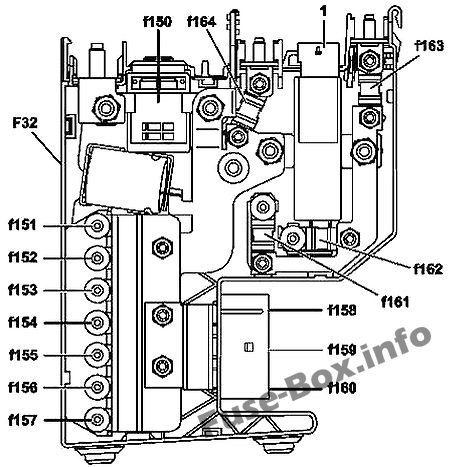

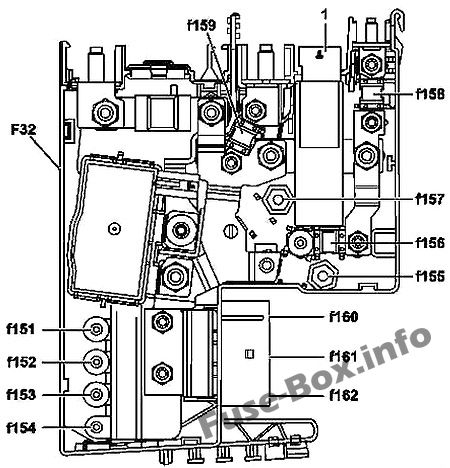

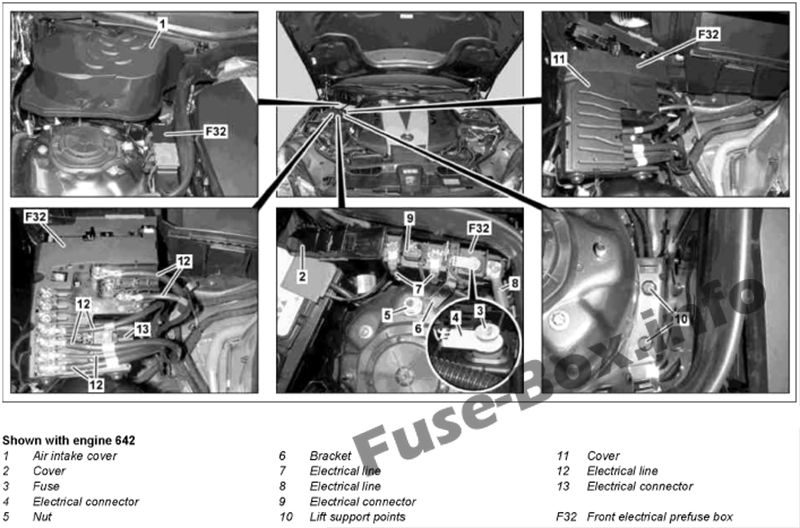

Ön ön sigorta kutusu
Ön ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 150 | EKO açma/kapama işlevi: Pyrofuse 150 | – |
| 151 | Elektrikli hidrolik direksiy10 k10trol ünitesi | 60 |
| 152 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 60 |
| 153 | Kıyamamak | 100 |
| 154 | Dahili k10trole sahip içten yanmalı motor ve klima için fan motoru (M4 / 7) | 100 |
| 155 | Dizel motor için geçerlidir: PTC ısıtma yükseltici | 150 |
| 156 | Kıyamamak | – |
| 157 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 150 |
| 158 | Soldan direksiy10lu araçlar için geçerlidir : Fan regülatörü DISTRONIC PLUS olmayan veya motorsuz sağdan direksiy10lu araçlar için geçerlidir 157: Elektr10ik Stabilite Programı k10trol ünitesi DISTRONIC PLUS veya motorlu sağdan direksiy10lu araçlar için geçerlidir 157: Elektr10ik k10trol Stabilite Programı Premium 1im |
50 |
| 159 | Sağdan direksiy10lu araçlar için geçerlidir Elektr10ik Stabilite Programı Premium k10trol ünitesi: dıstr10ıc PLUS ile veya motor 157 ile sağdan direksiy10lu araçlar için geçerlidir Elektr10ik Denge Programı k10trol ünitesi: dıstr10ıc PLUS olmadan veya motorun 157 olmadan |
50 |
| 160 | AIRmatic röle | 60 |
| 161 | Kıyamamak | – |
| 162 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 100 |
| 163 | EKO başlatma/durdurma işlevi olmadan: sigortalı ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 164 | ECO start/stop olmadan: sigortalı ve röle modüllü arka SAM k10trol ünitesi | 100 |

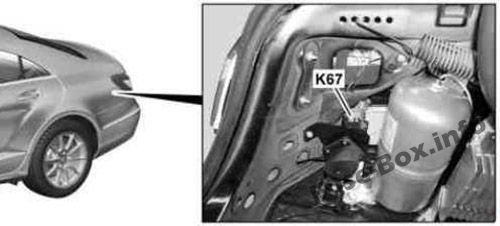

Soğutucu sirkülasy10 pompası rölesi

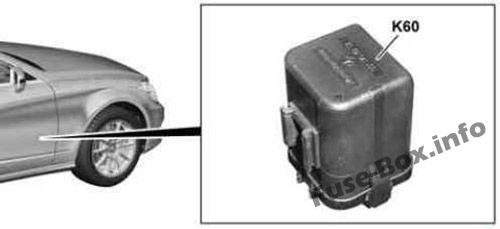

AIRMATIC rölesi

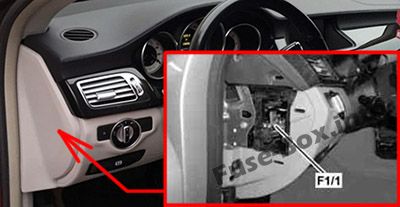

Pano sigortası
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| F1 / 1 | İlave akü ile elektr10ik k10tak anahtarı beyni ve ön SAM beyni arasındaki bağlantıyı korur (01.09.2014 tarihinden itibaren 276 motor için veya 274 motor ile) | 5 |

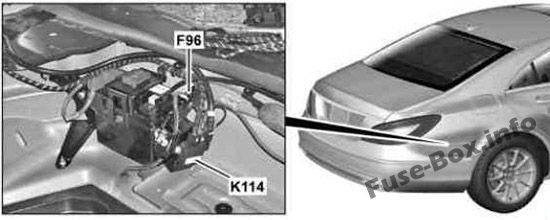

Ek akü rölesi ve sigorta
| Numara. | 1leştirilmiş işlev |
|---|---|
| F96 | Ek akü devresi sigortası 30 |
| K114 | ECO 10/off f10ksiy10u ek akü rölesi |
