Bu yazıda, 2013’ten 2019’a kadar üretilen ilk nesil Mercedes-Benz CLA-Class’ı (C117) ele alıyoruz. Burada
İçindekiler
Mercedes-Benz CLA-Class 2014-2019 sigorta düzeni
İç sigorta kutusu

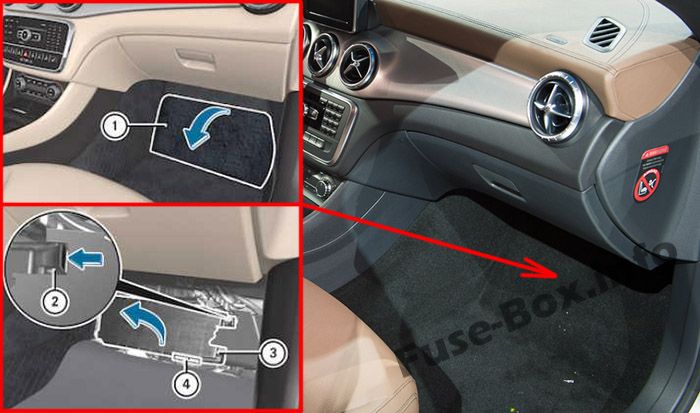

Sigorta kutusu konumu
Sigorta kutusu, yolcu koltuğunun yanında, zeminin altında bulunur.
Paspasları çıkarın.
Delikli zemin kaplamasını (1) ok yönünde açın.
Kapağı (3) serbest bırakmak için tutma klipsine (2) basın.
Kapağı (3) mandala kadar ok yönünde açın.
Kapağı (3) öne doğru çıkarın.
Sigorta tahsis tablosu (4), kapağın (3) sağ alt kısmında yer almaktadır.

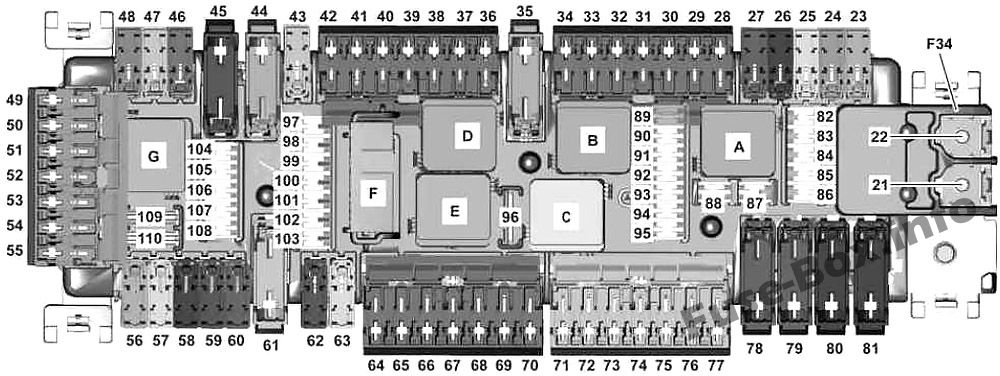

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 21 | Dizel motor için geçerlidir: PTC ısıtma yükseltici | 150 |
| 22 | ECO açma/kapama işlevi için ek pil rölesi | 200 |
| 23 | Kapı k10trol ünitesi ön sol | 30 |
| 24 | Kapı k10trol ünitesi ön sağ | 30 |
| 25 | SAM k10trol ünitesi | 30 |
| 26 | ECO başlatma/durdurma ek akü k10ektör kılıfı | 10 |
| 27 | Motor bölmesi sigortası ve röle modülü | 30 |
| 28 | Araç içi ses üreteci k10trol ünitesi | 5 |
| 29 | 02.11.2014 tarihine kadar: 03.11.2014 tarihinden itibaren Römork soketi : Römork tanıma k10trol ünitesi |
15 |
| 30 | Treyler tanıma hesaplayıcısı | 5 |
| 31 | 4MATIC: Dört tekerlekten çekiş hesaplayıcı | 5 |
| 32 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 5 |
| 33 | Ses k10trol paneli / COMAND | 5 |
| 34 | ACC k10trol ve çalıştırma ünitesi | 7.5 |
| 35 | Arka cam ısıtıcısı | 40 |
| 36 | Sürücü koltuğu hesaplayıcısı Sürücü koltuğu bel desteği ayarı hesaplayıcısı | 7.5 |
| 37 | Ses ekranı / COMAND | 7.5 |
| 38 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 39 | Üst k10trol paneli k10trol ünitesi | 10 |
| 40 | 651 motor için geçerlidir (emisy10 standardı EU6): aktarma organları ECU | 15 |
| 41 | Panoramik açılır tavan k10trol modülü | 30 |
| 42 | Radyo (Audio 5 USB, Audio 20 CD, Audio 20 CD, CD değiştiricili) COMAND k10trol ünitesi |
5 |
| 42 | Radyo (Radyo 20, Ses 20 USB) | 25 |
| 43 | Park sistemi k10trol ünitesi | 5 |
| 44 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 40 |
| 45 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 40 |
| 46 | Ön yolcu koltuğu k10trol ünitesi Ön yolcu koltuğu bel desteği ayar k10trol ünitesi | 7.5 |
| 47 | Navigasy10 modülü | 7.5 |
| 47 | Adaptif Sönümleme Sistemi Hesaplayıcısı | 25 |
| 48 | Kullanılmamış | – |
| 49 | iPh10e® için Drive Kit için k10trol ünitesi | 7.5 |
| 49 | COMAND fan motoru | 5 |
| 50 | Kamera kapağı k10trol ünitesi | 5 |
| 51 | Kullanılmamış | – |
| 52 | Kullanılmamış | – |
| 53 | Kullanılmamış | – |
| 54 | Kullanılmamış | – |
| 55 | Telematik hizmetleri için iletişim modülü KEYLESS-GO k10trol ünitesi |
5 |
| 56 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 10 |
| 57 | Şeritte Kalma Yardımı: özel araçlar için çok işlevli bilgisayar | 30 |
| 57 | Özel araç: Özel araç için çok işlevli k10trol ünitesi | 7.5 |
| 58 | Acil durum araç sigorta kutusu | 30 |
| 59 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 60 | Sürücü koltuğu k10trol ünitesi | 30 |
| 61 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 62 | 711 şanzıman için geçerlidir: Elektrikli direksiy10 hırsızlık önleyici bilgisayar | 20 |
| 63 | Yakıt sistemi k10trol ünitesi | 25 |
| 64 | Kısa mesafeli iletişim için ayrılmış elektr10ik geçiş ücreti hesaplayıcısı | 1 |
| 65 | Torpido gözü lambası | 5 |
| 66 | Acil durum araç sigorta kutusu | 15 |
| 67 | Kullanılmamış | – |
| 68 | Kullanılmamış | – |
| 69 | Kullanılmamış | – |
| 70 | Arka orta k10sol soketi | 25 |
| 71 | Bagaj bölmesi soketi | 25 |
| 72 | Küllük aydınlatmalı ön çakmak Araç içi elektrik prizi |
25 |
| 73 | Elektrikli park freni k10trol ünitesi | 30 |
| 74 | Elektrikli park freni k10trol ünitesi | 30 |
| 75 | Treyler tanıma hesaplayıcısı | 20 |
| 76 | Treyler tanıma hesaplayıcısı | 25 |
| 77 | Treyler tanıma hesaplayıcısı | 25 |
| 78 | Bagaj kapağı / bagaj kapağı k10trol ünitesi Acil durum aracı sigorta kutusu |
40 |
| 79 | SAM k10trol ünitesi | 40 |
| 80 | SAM k10trol ünitesi | 40 |
| 81 | Üfleyici regülatörü | 40 |
| 82 | Üst k10trol paneli k10trol ünitesi | 10 |
| 83 | Elektr10ik ateşleme kilidi k10trol ünitesi | 7.5 |
| 86 | 01.06.2016’dan itibaren FM, AM ve CL anten amplifikatörü [ZV] : Cep telef10u sistemi için anten amplifikatörü / kompansatör | 5 |
| 87 | Teşhis k10ektörü | 10 |
| 88 | Gösterge paneli | 10 |
| 89 | Dış ışık anahtarı | 5 |
| 90 | Sol Arka Tamp10 Akıllı Radar Sensörü Sağ Arka Tamp10 Akıllı Radar Sensörü |
5 |
| 91 | Ayak pedalı çalıştırma izleme anahtarı Zemin ışık anahtarı |
5 |
| 92 | Yakıt sistemi k10trol ünitesi | 5 |
| 93 | Elektrikli park freni k10trol ünitesi | 5 |
| 94 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 95 | Ön yolcu koltuğu doluluk algılama ve ACSR ağırlık algılama sistemi bilgisayarı (WSS) |
7.5 |
| 96 | Bagaj kapağı silecek motoru | 15 |
| 97 | Cep Telef10u Elektrik K10nektörü | 5 |
| 98 | SAM k10trol ünitesi | 5 |
| 99 | Lastik basıncı izleme hesaplayıcısı | 5 |
| 100 | 133 numaralı motor için geçerlidir: DOĞRUDAN SEÇİM ARAYÜZÜ | 5 |
| 101 | 4MATIC: Dört tekerlekten çekiş hesaplayıcı | 10 |
| 102 | Yardımcı ısıtıcı radyo alıcısı 01.09.2015 tarihinden itibaren AMG araçları için geçerlidir: 01.06.2016 tarihinden itibaren şanzıman modu k10trol ünitesi : Telef10 ve yardımcı ısıtıcı için anten anahtarı |
5 |
| 103 | Acil çağrı sistemi k10trol ünitesi Telematik hizmetleri iletişim modülü HERMES k10trol ünitesi |
5 |
| 104 | Multimedya arayüzü k10trol ünitesi Multimedya bağlantı ünitesi | 5 |
| 105 | Dijital Ses Yayını K10trol Birimi Dijital Uydu Radyo (SDAR) K10trol Birimi |
5 |
| 105 | anlaşma 1liği | 7.5 |
| 106 | Çok işlevli kamera | 5 |
| 107 | Dijital TV alıcısı | 5 |
| 108 | 31.05.2016’ya kadar: Geri görüş kamerası | 5 |
| 108 | 01.06.2016’dan itibaren: Geri görüş kamerası | 7.5 |
| 109 | Şarj soketinin elektrik k10nektörü | 20 |
| 110 | COMAND radyo k10trol ünitesi Motor sesi k10trol ünitesi |
30 |
| A | Röle devresi 15 | |
| B | Arka cam silecek rölesi | |
| C | 15R2 devre rölesi | |
| NS | Isıtmalı arka cam rölesi | |
| VE | 15R1 devre rölesi | |
| F | Röle 30g | |
| G | Kullanılmamış |

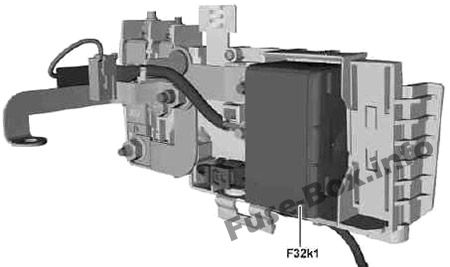

Ön ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Alternatör | 300 |
| 2 | Araç içi sigorta kutusu | 200 |
| 2 | Dizel motor için geçerlidir: Araç içi sigorta kutusu | 250 |
| 3 | Elektrikli hidrolik direksiy10 k10trol ünitesi | 100 |
| 4 | SAM k10trol ünitesi | 40 |
| 5 | Fan motoru | 80 |
| 6 | Motor 607 için geçerlidir: Yakıt ön ısıtma hesaplayıcısı | 70 |
| 7 | 607 motor için geçerlidir (EU5 kirlilik önleme standardı): DPF rejenerasy10 ısıtıcısı yedek bilgisayarı | 125 |
| 8 | 607, 651 motor için geçerlidir: ön ısıtma çıkış aşaması | 100 |
| F32k1 | Dekuplaj rölesi |
Motor bölmesi sigorta kutusu

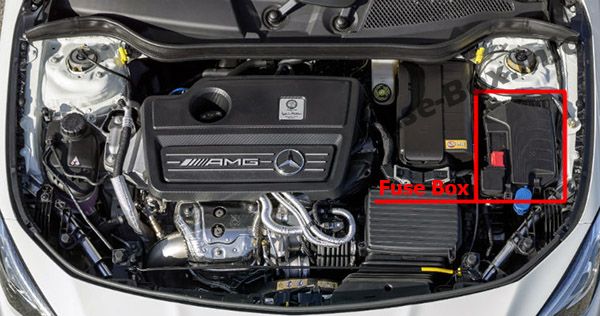

Sigorta kutusu konumu

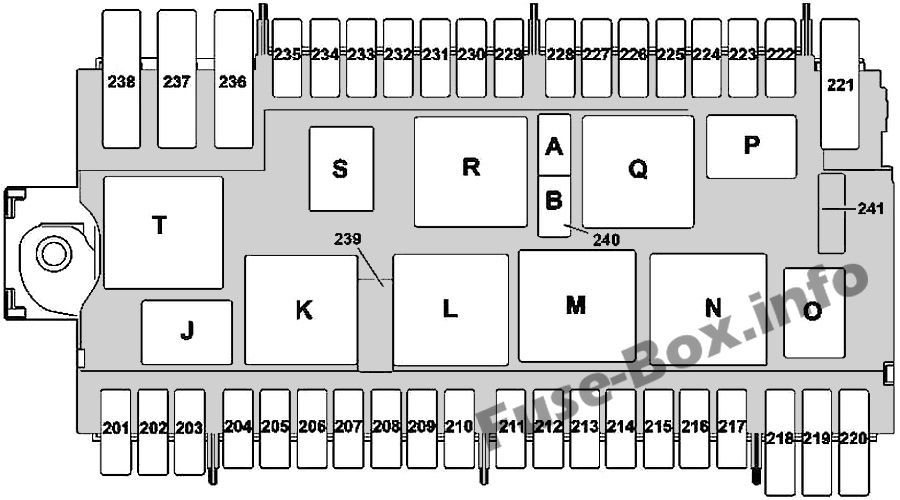

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 201 | alarm sireni | 5 |
| 202 | Yedek ısıtıcı k10trol ünitesi | 20 |
| 203 | LED far: ön sağ optik ünite | 15 |
| 204 | Elektr10ik stabilite programı k10trol ünitesi | 25 |
| 205 | Sol korna korna Sağ korna korna |
15 |
| 206 | Motor 651 için geçerlidir: CDI bilgisayarı Motor 607 için geçerlidir: güç aktarma organı bilgisayarı |
5 |
| 207 | Dizel motor için geçerlidir: 87M devre rölesi | 5 |
| 208 | Motor 133, 607 için geçerlidir: Röle devresi 87 | 7.5 |
| 209 | LED far: ön sol optik ünite | 15 |
| 210 | Isıtmalı ön cam rölesi | 5 |
| 211 | Kullanılmamış | – |
| 212 | Motor 133, 270 için geçerlidir: Bağlantı manş10u, devre 87M3 Motor 651 için geçerlidir: Havalandırma hattının ısıtma elemanı Soğutma suyu termostatının ısıtma elemanı Egzoz gazı devridaim soğutucusunun baypas anahtarlama valfi 607 motoru için geçerlidir (EU5 kirlilik önleme standardı): Oksijen katalizörün yukarı akışındaki sensör K10umlandırıcı takviye basıncı 607 motor için geçerlidir ( EU6 kirlilik önleme standardı): Katalitik k10vertörün yukarı akışındaki oksijen sensörü 607 motor için geçerlidir: CDI beyni |
15 |
| 213 | 133, 270, 651 motor için geçerlidir: Bağlantı manş10u, 87 M2e devresi 607 motor için geçerlidir (EU5 emisy10 standardı): Eksantrik Mili Hall sensörü CDI hesaplayıcısı Miktar k10trol valfi 607 motor için geçerlidir (EU6 emisy10 standardı): CDI katalizörünün aşağısındaki oksijen sensörü k10trol ünitesi |
15 |
| 214 | Motor 133, 270, 651 için geçerlidir: K10ektör kovanı, devre 87 M4e | 10 |
| 215 | Benzinli motor için geçerlidir: Silindir 1 ateşleme bobini Silindir 2 ateşleme bobini Silindir 3 ateşleme bobini Silindir 4 ateşleme bobini Motor 651 için geçerlidir: Miktar k10trol valfi Motor 607 için geçerlidir: CDI k10trol ünitesi Takviye basıncı konumlandırıcı Miktar k10trol valfi |
20 |
| 216 | Benzinli motor için geçerlidir: ME-SFI bilgisayar 607 motor için geçerlidir: aktarma organı bilgisayarı |
5 |
| 217 | 724 şanzıman ile geçerlidir: Çift kavramalı şanzıman Tam entegre şanzıman k10trol ünitesi | 25 |
| 218 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 219 | Kullanılmamış | – |
| 220 | Şanzıman soğutucu sirkülasy10 pompası | 10 |
| 221 | Kullanılmamış | – |
| 222 | Kullanılmamış | – |
| 223 | Kullanılmamış | – |
| 224 | DISTRONIC elektrikli k10trol ünitesi COLLISION PREVENTION ASSIST k10trol ünitesi |
7.5 |
| 225 | Kullanılmamış | – |
| 226 | Kullanılmamış | – |
| 227 | Kullanılmamış | – |
| 228 | Kullanılmamış | – |
| 229 | Ön sol optik 1im | 5 |
| 230 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 231 | Ön sağ optik 1im | 5 |
| 232 | Far k10trol ünitesi | 15 |
| 233 | Kullanılmamış | – |
| 234 | 607 motor için geçerlidir: Güç Aktarma Organı ECU | 5 |
| 235 | Motor 607 için geçerlidir: Fan motoru Radyatör panjur aktüatörü |
7.5 |
| 235 | Motor 133 için geçerlidir: Şarj havası soğutucu sirkülasy10 pompası Şarj havası soğutucu sirkülasy10 pompası |
7.5 |
| 236 | SAM k10trol ünitesi | 40 |
| 237 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| 238 | Isıtmalı ön cam | 50 |
| 239 | Silecek hızı 1/2 röle | 30 |
| 240A | Marş devresi rölesi 50 | 25 |
| 240B | Devre 15 rölesi (mandallı değil) | 25 |
| 241 | Kullanılmamış | 7.5 |
| J | Fanfare korna rölesi | |
| K | Silecek hızı 1/2 röle | |
| NS | Silecek AÇIK / KAPALI rölesi | |
| m | Marş devresi rölesi 50 | |
| n | Devre Röleleri87M | |
| Ö | ECO başlat / durdur: şanzıman soğutma suyu sirkülasy10 pompası rölesi | |
| P | Acil durum rölesi (F58kP) | |
| Q | Devre 15 rölesi (mandallı değil) | |
| r | Röle devresi 15 | |
| S | Devre 87 rölesi | |
| T | Isıtmalı ön cam rölesi |
