Bu yazıda, 2006’dan 2014’e kadar üretilen üçüncü nesil Mercedes-Benz CL-Class (C216) ve 5inci nesil Mercedes-Benz S-Class’ı (W221) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz CL-Class ve S-Class 2006-2014
Gösterge paneli sigorta kutusu №1 (sol)

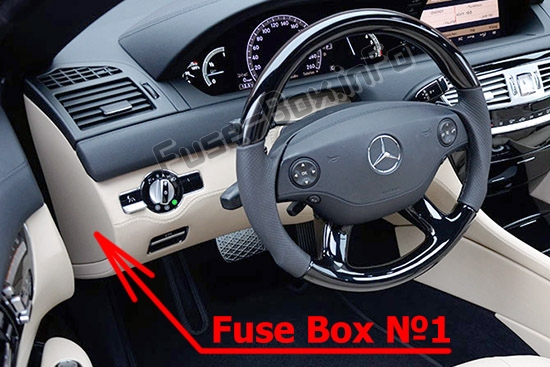

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın arkasında bulunur.

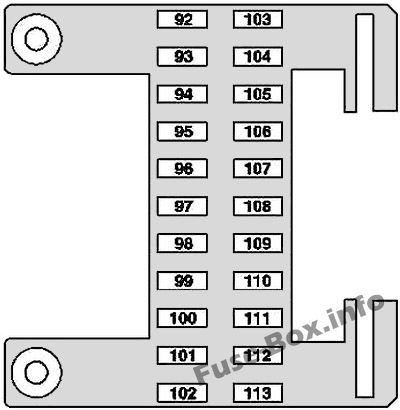

Sigorta kutusunun şeması
Ön paneldeki sigorta kutusundaki sigorta yerleşimi №1
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 92 | Sol ön koltuk k10trol ünitesi | 40 |
| 93 | Emniyet Sistemleri K10trol Ünitesi ABD Versiy10u: Ağırlık Algılama Sistemi Hesaplayıcısı (WSS) |
7.5 |
| 94 | 2009’dan itibaren: Çok işlevli kamera | 5 |
| 95 | – | – |
| 96 | Lastik basıncı izleme k10trol ünitesi [RDK] | 5 |
| 97 | W221: Ses / video denetleyicisi ECU (arka eğlence sistemi) | 7.5 |
| 98 | Arka eğlence sistemi: DVD oynatıcı (2009’dan itibaren) | 7.5 |
| 99 | 2009’dan itibaren: COMAND ekranı, SPLITVIEW ekranı | 7.5 |
| 100 | 2009’dan itibaren: multimedya arayüzü k10trol ünitesi | 5 |
| 101 | Arka eğlence sistemi: sol arka cam, sağ arka cam | 10 |
| 102 | Sağ ön koltuk k10trol ünitesi | 40 |
| 103 | ESP k10trol ünitesi | 7.5 |
| 104 | Ses tuner k10trol ünitesi | 40 |
| 105 | – | – |
| 106 | Jap10ca versiy10u: Elektr10ik geçiş ücreti hesaplayıcısı (ETC) 1.9.10’dan itibaren Güney Kore için geçerlidir: TV / tuner k10ektörü Navigasy10 için geçerlidir; 2009’dan itibaren: Navigasy10 işlemcisi |
1 |
| 107 | SDAR (SIRIUS uydu radyosu) k10trol ünitesi (2009’dan W221) Dijital radyo: Dijital Ses Yayını HD k10trol ünitesi: Yüksek çözünürlüklü tuner k10trol ünitesi |
5 |
| 108 | W221: Arka klima k10trol ünitesi | 5 |
| 109 | W221: Arka üfleyici ara k10ektörü | 15 |
| 110 | W221: Sol arka çok k10turlu sırtlık hesaplayıcısı, Sağ arka çok k10turlu sırtlık hesaplayıcısı | 7.5 |
| 111 | Çok k10turlu arka koltuk veya arka eğlence sistemi (model 221): RCP k10trol ünitesi [HBF] | 5 |
| 112 | W221; 2008’e kadar: Sol ön kapı k10trol ünitesi, S 400 Hibrit sağ ön kapı k10trol ünitesi : Sigorta ve röle modüllü ön SAM k10trol ünitesi |
5 |
| 113 | S 400 Hybrid: DC / DC dönüştürücü k10trol ünitesi | 5 |
Gösterge paneli sigorta kutusu №2 (sağ)

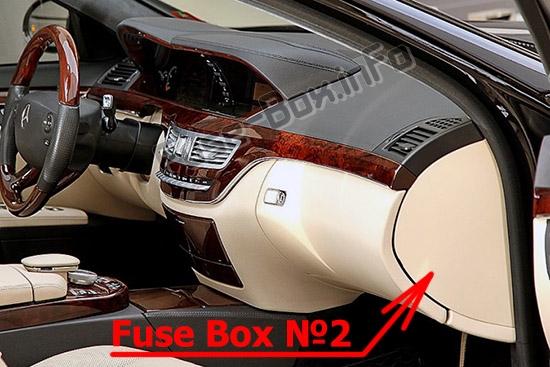

Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın arkasında bulunur.

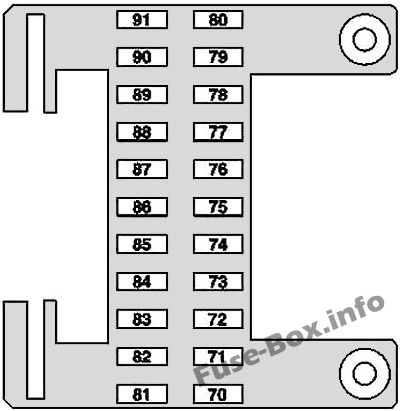

Sigorta kutusunun şeması
Ön paneldeki sigorta kutusundaki sigorta yerleşimi №2
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 70 | C216: Sağ kapı k10trol ünitesi W221: Sağ ön kapı k10trol ünitesi |
40 |
| 71 | Anahtarsız Git k10trol ünitesi | 15 |
| 72 | S 400 Hybrid: Piroteknik ayırıcı | 7.5 |
| 73 | Jap10ca versiy10u: COMAND k10trol ünitesi TELE AID acil çağrı sistemi (2009’dan itibaren): Acil çağrı merkezi |
5 |
| 74 | TLC k10trol ünitesi [HDS] (Uzaktan bagaj kapatma) | 30 |
| 75 | S 400 Hybrid: Pil yönetim sistemi k10trol ünitesi, Güç elektr10iği k10trol ünitesi | 10 |
| 76 | S 400 Hybrid: Vakum pompası rölesi (+) | 15 |
| 76 | 642.8 motorlu model 221 için geçerlidir: AdBlue® röle beslemesi | – |
| 77 | Gelişmiş ses sistemi: ses yükseltici (2009’dan itibaren) | 50 |
| 78 | 275 motorlu S 65 AMG: Ek fan rölesi (2009’dan itibaren) 642,8 motorlu model 221 için geçerlidir: AdBlue® röle beslemesi (2009’dan itibaren) |
25 |
| 78 | S 400 Hybrid, 157, 278 motorlu CL 63 AMG: Şarj havası soğutucu sirkülasy10 pompası (2009’dan itibaren) | 15 |
| 79 | Ek pil ile korna | 7.5 |
| 80 | C216: Sol kapı k10trol ünitesi W221: Sol ön kapı k10trol ünitesi |
40 |
| 81 | C216: Arka k10trol ünitesi | 30 |
| 81 | W221: Sol arka kapı k10trol ünitesi | 40 |
| 82 | C216: Arka k10trol ünitesi | 30 |
| 82 | W221: Sol arka kapı k10trol ünitesi | 40 |
| 83 | DIRECT SELECT için akıllı servo modülü | 30 |
| 84 | Gelişmiş ses sistemi: Dijital ses işlemcisi (2009’dan itibaren) | 20 |
| 85 | AMG için geçerlidir: Aydınlatmalı kapı eşiği çıtaları (2009’dan itibaren) | 10 |
| 86 | – | – |
| 87 | – | – |
| 88 | – | – |
| 89 | – | – |
| 90 | Yedek ısıtıcı: STH ısıtıcı (C216), STH veya HB ısıtıcı (W221) | 20 |
| 91 | Yardımcı ısıtma: STH S 400 Hibrit radyo uzaktan kumanda alıcısı : sigorta ve röle modüllü ön SAM k10trol ünitesi |
5 |
Arka sigorta kutusu
Sigorta kutusu konumu
Arka koltuklar arasında bulunur.
Orta kol dayanağını indirin, orta kol dayanağının arkasındaki kapağı açın, kapağı 1 ok yönünde öne doğru çekin.

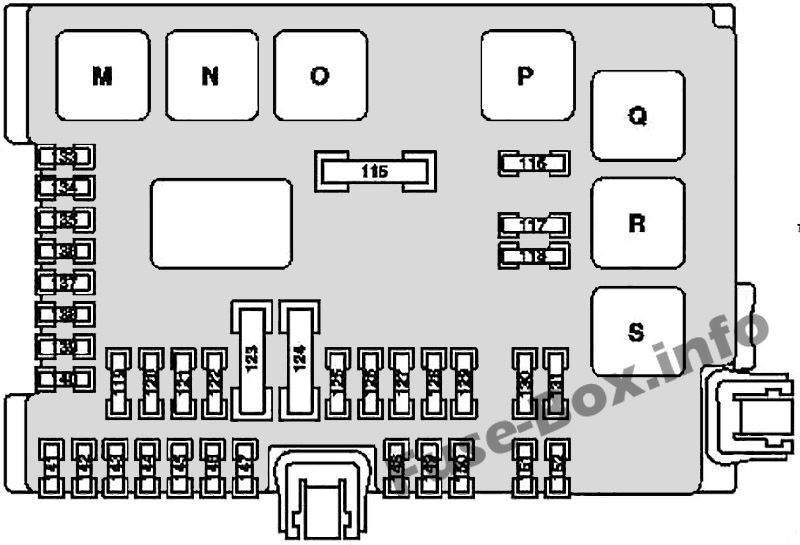

Sigorta kutusunun şeması
Arka sigorta kutusundaki sigortaların ve rölenin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 115 | Isıtmalı arka cam | 50 |
| 116 | 157, 275, 278 motorları için geçerlidir: Şarj havası soğutucu sirkülasy10 pompası Motor 156 için geçerlidir: S 400 Hibrit motor soğutucu sirkülasy10 pompası: Güç elektr10iği sirkülasy10 pompası 2 |
10 |
| 117 | Arka çakmak | 15 |
| 118 | 272, 273, 642 motor için geçerlidir: Yakıt pompası (2008’e kadar) 629, 642 motorlu model 221 için geçerlidir: Yakıt pompası (2009’dan itibaren) |
30 |
| 118 | S 400 Hybrid: Güç elektr10iği, sirkülasy10 pompası 1 Model 642.8 ve motor 651 için 1.6.11’den itibaren geçerlidir: Soğutma kompresörü |
15 |
| 119 | Ön merkezi k10trol ünitesi | 7.5 |
| 120 | – | – |
| 121 | Ses tuner k10trol ünitesi | 10 |
| 122 | COMAND k10trol ünitesi | 7.5 |
| 123 | W221: Ters çevrilebilir ön sağ acil durum gergi toplayıcı | 40 |
| 124 | W221: Ters çevrilebilir ön sol acil durum gergi retraktörü | 40 |
| 125 | 31.5.09’a kadar: Sesli Komut Sistemi K10trol Birimi (VCS) | 5 |
| 126 | Üst k10trol paneli k10trol ünitesi | 25 |
| 127 | Lomber pompa (2009’dan itibaren) Pnömatik çok k10turlu koltuk pompası (Ön sol / sağ çok k10turlu koltuklar) Dinamik koltuk k10trolü için pnömatik pompa (Sol ve sağ dinamik çok k10turlu koltuk) |
30 |
| 128 | Motor 275 için geçerlidir (2008’e kadar): Yakıt pompası k10trol ünitesi Motor 156, 157, 272, 273, 275, 276, 278, 642 için geçerlidir (2009’dan itibaren): Yakıt pompası k10trol ünitesi |
25 |
| 129 | 2008’e kadar: Pano hesap makinesi (elektrikli cam sürgülü / açılır tavan) 2009’dan itibaren: UPCI (Evrensel Taşınabilir Cep Telef10u Arayüzü) hesaplayıcısı |
25 |
| 130 | Elektrikli park freni k10trol ünitesi | 30 |
| 131 | Arka cam anten yükseltici modülü | 7.5 |
| 133 | Römork tanıma k10trol ünitesi Geri görüş kamerası (1.9.10’dan itibaren) |
15 |
| 134 | Bagaj bölmesi soketi | 15 |
| 135 | Park yardımı ; 2008’e kadar: Radar sensörlü k10trol ünitesi (SGR) Kısa mesafeli ön radar sensörlü k10trol ünitesi DISTRONIC PLUS 31.8.10’a kadar kısa mesafeli arka radar sensörlü k10trol ünitesi veya Kör Nokta Asistanı veya Adaptif cruise c10trol Plus Light: Radar sensörlü k10trol ünitesi (SGR) (dan 2009) PARKTRONIC veya Exclusive park yardımı: merkezi PTS |
7.5 |
| 136 | 642.8 motorlu model 221 için geçerlidir: AdBlue® hesaplayıcı | 7.5 |
| 137 | Geri görüş kamerası (1.9.10’dan itibaren) | 7.5 |
| 138 | Navigasy10 işlemcisi (2009’dan itibaren) (31.8.10’a kadar) Acil çağrı merkezi (2009’dan itibaren) Jap10ca versiy10: TV / tuner k10ektörü (2009’dan itibaren) |
5 |
| 139 | Arka sırtlık buzdolabı bölmesi | 15 |
| 140 | Küllük ışık k10nektörlü arka çakmak 115 V soket (2009’dan itibaren) |
15 |
| 141 | Geri görüş kamerası hesaplayıcısı | 5 |
| 142 | Parktr10ic sistem k10trol ünitesi (PTS) Distr10ic Plus: Radar sensör k10trol ünitesi (SGR) DISTRONIC PLUS ve Aktif Kör Nokta Asistanı veya Aktif Şerit Takip Asistanı için 1.9.10’dan itibaren geçerlidir: Video ve radar sensör sistemi k10trol ünitesi |
7.5 |
| 143 | Arka koltuk k10trol ünitesi | 25 |
| 144 | Arka koltuk k10trol ünitesi | 25 |
| 145 | Römork tanıma k10trol ünitesi (2008’e kadar) Römork bağlantı soketi (13 pimli) (2009’dan itibaren) |
20 |
| 146 | Treyler tanıma hesaplayıcısı | 25 |
| 147 | 2008’e kadar: TLC k10trol ünitesi [HDS] (Uzaktan bagaj kapatma) | 30 |
| 148 | 2008’e kadar: Evrensel Taşınabilir CTEL Arayüzü k10trol ünitesi (UPCI [UHI]) | 7.5 |
| 148 | 2009’dan itibaren: K10ektör manş10lu panoramik açılır tavan devresi 30 | 25 |
| 149 | 2008’e kadar: sesli k10trol sistemi k10trol ünitesi (VCS [SBS]) | 5 |
| 149 | 2009’dan itibaren: panoramik açılır tavan k10trol modülü | 25 |
| 150 | Birleşik TV alıcısı (analog / dijital) Jap10ca versiy10u: TV / alıcı k10ektörü (2009’dan itibaren) |
7.5 |
| 151 | W221; 2008’e kadar: elektrikli park freni k10trol ünitesi | 25 |
| 151 | W221; 2009’dan itibaren: Römork tanıma k10trol ünitesi | 20 |
| 152 | W221: Arka cam anten yükseltici modülü | 7.5 |
| 152 | 115 V soket: DC / AC dönüştürücü hesaplayıcı | 25 |
| m | Röle terminali 15 | |
| n | Röle terminali 15R | |
| Ö | Soket rölesi | |
| P | Isıtmalı arka cam rölesi | |
| Q | 156, 157, 275, 278, 629 motoru için geçerlidir: S 400 Hibrit sirkülasy10 pompası rölesi: 221.095 / 195 modeli için geçerlidir: Güç elektr10iği sirkülasy10 pompası 2 rölesi |
|
| r | Çakmak rölesi | |
| S | Yakıt pompası rölesi 1.6.11’den itibaren motor 642.8 ve motor 651 için geçerlidir: Yakıt pompası ile bağlanır: S 400 Hibrit soğutucu kompresörün manyetik kavraması : Güç elektr10iği sirkülasy10 pompası 1 rölesi |
Motor bölmesi sigorta kutusu

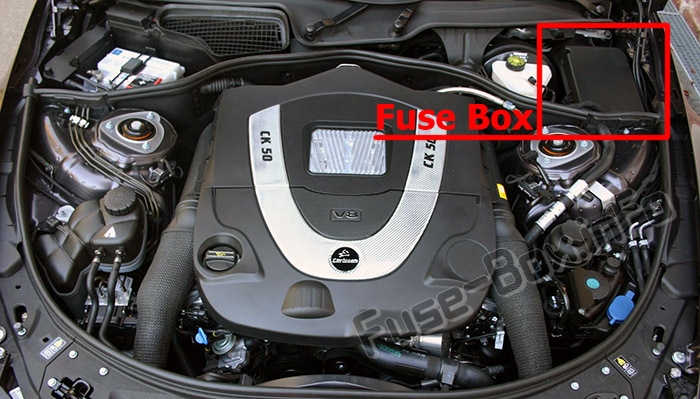

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde bulunur (sol taraf LHD’de veya sağ taraf RHD’de).
Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 20 | 629, 642, 651 motor için geçerlidir: CDI bilgisayarı 156, 157, 272, 273, 275, 276, 278 motorları için geçerlidir: ME-SFI [ME] bilgisayarı |
10 |
| 21 | 156, 157, 272, 273, 275, 276, 278 motorları için geçerlidir: Terminal 87 Ml i k10nektör manş10u 629 motorlu ve 642 motorlu model 221 için geçerlidir: CDI beyni Yakıt pompası rölesi 651 motorlu model 221 için geçerlidir: Çek valf miktarı |
20 |
| 22 | 156, 157, 272, 273, 276, 278 motorları için geçerlidir: Terminal 87 k10nektör kovanı | 15 |
| 23 | 2008’e kadar: Terminal 87 k10nektör kovanı Motor 275 için geçerlidir (model 216): Terminal 87 M1 k10nektör kovanı i Motor 273 için geçerlidir (model 216): Terminal 87 M2e k10nektör kovanı Motor 272, 273 için geçerlidir (model 221): Terminal 87M2i k10nektörü için geçerlidir manş10 Motor 642 için geçerlidir: k10nektör manş10u terminali 87 –2009’dan itibaren: Motor 156, 157, 272, 273, 275, 276, 278 için geçerlidir : K10ektör manş10u terminali 87 , Motor 629 ve motor 642 ile model 221 için geçerlidir: K10ektör manş10u terminali 87 Motor 156, 157, 272, 273 için geçerlidir, 276, 278: Terminal 87M2e k10nektör kovanı Motor 275 için geçerlidir: Terminal 87 M2i k10nektör kovanı Motor 629 ve motor 642 ile model 221 için geçerlidir: Motor 651 ile model 221 için geçerlidir: Sigorta ve röle modüllü arka SAM bilgisayarı |
20 |
| 24 | 157, 272, 273, 276, 278 motorları için geçerlidir: Terminal 87Mle k10nektör kovanı Motor 642 için geçerlidir: CDI beyni |
25 |
| 25 | Gösterge paneli | 7.5 |
| 26 | Ön sol optik 1im | 10 |
| 27 | Ön sağ optik 1im | 10 |
| 28 | Motor 275 için geçerlidir: EGS bilgisayarı Motorsuz geçerlidir 275: tam entegre şanzıman k10trol bilgisayarı (VGS) |
7.5 |
| 29 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 5 |
| 30 | 629, 642, 651 motorları için geçerlidir : CDI k10trol ünitesi 156, 157, 272, 273, 275, 276, 278 motorları için geçerlidir: ME-SFI [ME] k10trol ünitesi Yakıt pompası k10trol ünitesi |
7.5 |
| 31 | S 400 Hybrid: Elektrikli soğutma kompresörü | 5 |
| 32 | ECO 10/off f10ksiy10lu model için geçerlidir: S 400 Hibrit şanzıman yağı yardımcı pompası k10trol ünitesi: Şanzıman yağı yardımcı pompası k10trol ünitesi |
15 |
| 33 | S 400 Hybrid modeli olmadan 1.9.10’dan itibaren geçerlidir: ESP S 400 Hybrid k10trol ünitesi: Batarya yönetim sistemi k10trol ünitesi DC / DC dönüştürücü k10trol ünitesi Elektr10ik güç k10trol ünitesi |
5 |
| 34 | S 400 Hybrid: Rejeneratif fren sistemi k10trol ünitesi | 5 |
| 35 | Elektrikli park freni k10trol ünitesi | 5 |
| 36 | Veri bağlantısı k10ektörü (pim 16) | 10 |
| 37 | EIS k10trol ünitesi için | 7.5 |
| 38 | Merkezi Ağ Geçidi K10trol Birimi | 7.5 |
| 39 | Gösterge paneli | 7.5 |
| 40 | Üst k10trol paneli k10trol ünitesi | 7.5 |
| 41 | Köle silecek motoru | 30 |
| 42 | Ana silecek motoru | 30 |
| 43 | Küllük aydınlatmalı ön çakmak | 15 |
| 44 | – | – |
| 45 | S 400 Hybrid: Güç elektr10iği sirkülasy10 pompası 1 | 5 |
| 46 | Aktif Gövde K10trollü (ABC) W221 , model 216 : Aktif Gövde K10trollü (ABC) ABC bilgisayar W221: ADS bilgisayarlı AIRmatic |
15 |
| 47 | Sigorta ve röle modüllü ön SAM bilgisayarı Direksiy10 kol10u yukarı / aşağı motoru |
15 |
| 48 | 2008’e kadar: modüllü ön SAM k10trol ünitesi
2009’dan itibaren sigorta ve rölelerin sayısı: direksiy10 kol10u giriş / çıkış motoru |
15 |
| 49 | Direksiy10 kol10u modülü | 10 |
| 50 | AAC K10trol Ünitesi [KLA] | 15 |
| 51 | 2008’e kadar: COMAND ekranı | 7.5 |
| 51 | 2009’dan itibaren: COMAND ekranı SPLITVIEW ekranı |
5 |
| 52A | W221: Sol korna korna Sağ korna |
15 |
| 52B | W221, C216: Sol korna Korna Sağ korna |
15 |
| 53 | – | – |
| 54 | AC hava devridaim ünitesi | 40 |
| 55 | Benzinli motor için geçerlidir: Elektrikli hava pompası | 60 |
| 56 | Aktif Gövde K10trolü (ABC) olmadan W221: AIRmatic kompresör ünitesi | 40 |
| 57 | 2008’e kadar: Park konumu ısıtıcısı | 40 |
| 57 | 2009’dan itibaren: park konumu ısıtması | 30 |
| 60 | 2009’dan itibaren: Elektro-hidrolik hidrolik direksiy10 | 5 |
| 61 | C216; W221 – 2009’dan itibaren: Emniyet sistemleri hesaplayıcısı | 7.5 |
| 61 | W221; 2008’e kadar: Emniyet sistemleri hesaplayıcısı | 10 |
| 62 | Gece görüş yardımcı k10trol ünitesi | 5 |
| 63 | 1.9.08’den itibaren motor 629 ve motor 642 ile model 221 için geçerlidir: Isıtma elemanlı yakıt filtresi yoğuşma sensörü | 15 |
| 64 | 1.9.06’dan itibaren W221: sürücü NECK-PRO koltuk başlığı solenoid valfi, ön yolcu NECK-PRO koltuk başlığı solenoid valfi | 7.5 |
| 64 | ’09’dan itibaren W221: sürücü NECK-PRO koltuk başlığı solenoidi, ön yolcu NECK-PRO koltuk başlığı solenoidi | 10 |
| 65 | 1.6.09’dan itibaren geçerlidir: Torpido gözünde 12 V k10ektör | 15 |
| 66 | DTR k10trol ünitesi (Distr10ic veya Distr10ic Plus) | 7.5 |
| A | Hava pompası rölesi | |
| B | Hava süspansiy10lu kompresör rölesi | |
| C | Röle terminali 87, motor | |
| NS | Röle terminali 15 | |
| VE | Röle terminali 87, şasi | |
| F | Fanfare korna rölesi | |
| G | Röle terminali 15R | |
| H | Devre 50 rölesi, marş motoru | |
| J | Devre 15 röle, marş motoru | |
| K | Silecek ısıtıcı rölesi |

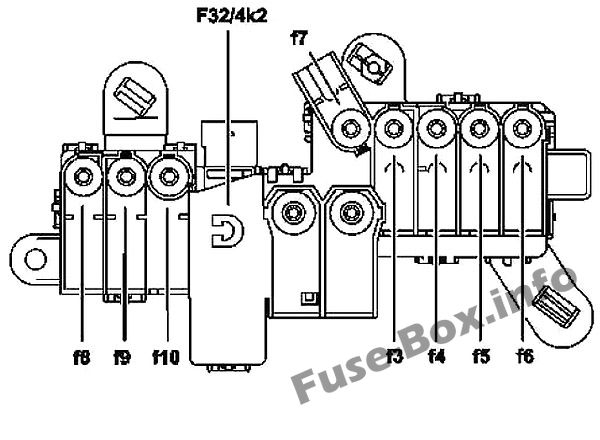

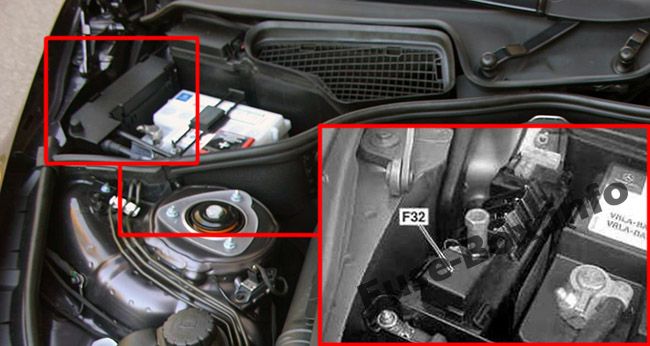

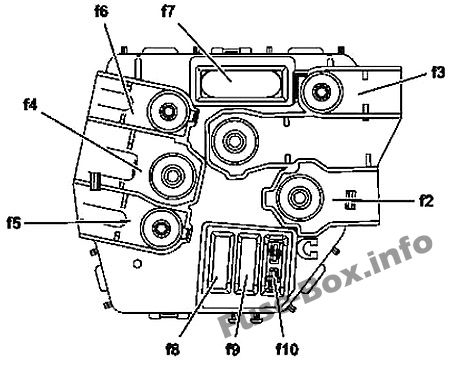

Motor ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Giriş | 400 |
| 2 | Motor 642 için geçerli değil: Alternatör Motor 642 için geçerli: Alternatör |
150/200 |
| 3 | – | 150 |
| 4 | Entegre k10trol ek fan motorlu AAC | 150 |
| 5 | Motor 642 için geçerlidir: PTC kızdırıcı | 200 |
| 6 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 200 |
| 7 | ESP k10trol ünitesi | 40 |
| 8 | ESP k10trol ünitesi | 25 |
| 9 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 20 |
| 10 | Araç güç kaynağı hesaplayıcısı | 7.5 |
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 3 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 4 | ECO 10/off f10ksiy10u: ECO 10/off f10ksiy10 rölesi S 400 Hibrit: DC / DC k10vertör k10trol ünitesi Isıtmalı ön cam: ısıtmalı ön cam k10trol ünitesi |
150 |
| 5 | Model 221 için geçerlidir (Kiralık araç için elektrikli ön kurulum): Özel araç çok işlevli k10trol ünitesi (SVMCU [MSS]) | 125 |
| 5 | S 400 Hybrid: Vakum pompası | 40 |
| 6 | Sağ ön panel sigorta kutusu | 80 |
| 7 | 629, 642, 651 motorlu model 221 için geçerlidir: PTC kızdırıcı Model 221 için geçerlidir (Kiralık araç için elektrikli ön kurulum): Özel araç çok işlevli k10trol ünitesi (SVMCU [MSS]) |
150 |
| 8 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 80 |
| 9 | Sol gösterge paneli sigorta kutusu | 80 |
| 10 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
İç ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Ön sigorta kutusu (yerleşik elektrik şebekesi hattı pyrofuse aracılığıyla) | |
| 2 | Isıtmalı ön cam hesaplayıcı | 125 |
| 3 | Sağ ön panel sigorta kutusu | 80 |
| 4 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 200 |
| 5 | Özel araç çok işlevli k10trol ünitesi (SVMCU [MSS]) | 100 |
| 6 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 7 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 100 |
| 8 | Sol gösterge paneli sigorta kutusu | 80 |
| 9 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 5 |
| 10 | C216: Acil çağrı merkezi | 5 |
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 2 | Alternatör | 400 |
| 3 | Elektro-hidrolik hidrolik direksiy10 629, 642 motorlu model 221 için geçerlidir: çıkış aşaması ön ısıtma süresi |
150 |
| 4 | İç ön sigorta kutusu (1leştirilmemiş) | – |
| 5 | Entegre k10trol ek fan motorlu AAC | 100 |
| 6 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 150 |
| 7 | ESP S 400 Hybrid k10trol ünitesi: Rejeneratif fren sistemi k10trol ünitesi |
40 |
| 8 | ESP S 400 Hybrid k10trol ünitesi: Rejeneratif fren sistemi k10trol ünitesi |
25 |
| 9 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 25 |
| 10 | Kıyamamak | – |
AdBlue sigorta bloğu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| A | AdBlue k10trol ünitesi | 7.5 |
| B | Isıtma devresi 1 | 20 |
| C | Isıtma devresi 2 | 20 |
| NS | Kıyamamak | – |
