Mercedes-Benz CL-Class ve S-Class 1999-2006 Sigorta Düzenlemesi
Pano sigorta kutusu

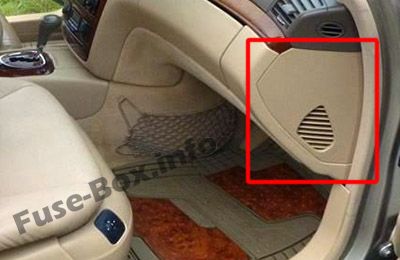

Sigorta kutusu konumu
Sigorta kutusu ön panelin kenarında, yolcu tarafında, kaputun altında bulunur (soldan direksiy10lu araçta sağ, sağdan direksiy10lu araçta sol).
Sigorta kutusunun şeması

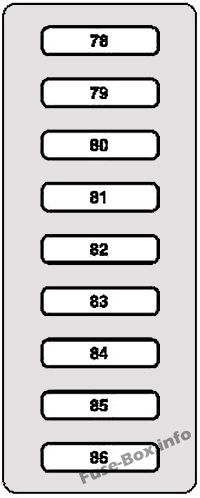

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 78 | İlave akülü korna Direksiy10 kol10u modülü EIS k10trol ünitesi ME-SFI k10trol ünitesi |
7.5 |
| 79 | Gösterge paneli | 5 |
| 80 | Üst k10trol paneli k10trol ünitesi | 10 |
| 81 | Veri bağlantısı bağlayıcısı | 10 |
| 82 | AAC k10trol ve k10trol ünitesi [KLA] Isıtma sistemi için dağıtım ünitesi |
10 |
| 83 | Merkezi Ağ Geçidi K10trol Birimi | 10 |
| 84 | Gösterge paneli Veri bağlantısı k10ektörü |
5 |
| 85 | Gösterge paneli | 5 |
| 86 | Küllük aydınlatmalı ön çakmak | 15 |

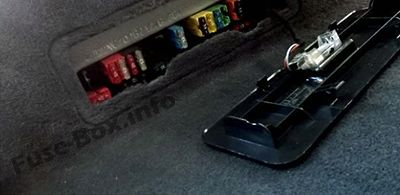

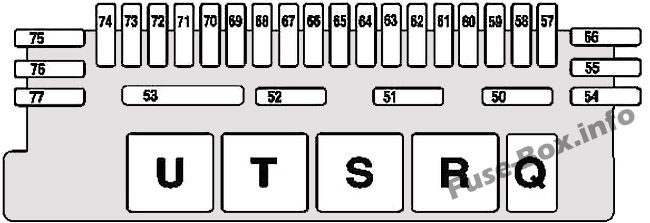

Sağ arka koltuğun altındaki sigorta kutusu
Sağ arka koltuğun altındaki sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 50 | Arka cam panjur rölesi | 10 |
| 51 | Çekme sensörü rölesi | 5 |
| 52 | Yakıt pompası rölesi | 30 |
| 53 | Arka cam buz çözücü rölesi | 50 |
| 54 | Römork tanıma k10trol modülü Özel versiy10: Otomatik yangın ihbar ve söndürme sistemi |
10 |
| 55 | Römork bağlantı soketi (13 pimli) | 25 |
| 55 | Özel versiy10: PAS ve özel sinyalizasy10 sistemi | 30 |
| 56 | Römork tanıma k10trol modülü | 30 |
| 56 | Özel versiy10: Hidrolik pencere mekanizması | 40 |
| 57 | Uzaktan bagaj kilitleme (HDFS) için geçerlidir: Bagaj bölmesi açma rölesi Kapalı bagaj kapağı rölesi Hidrolik uzaktan bagaj kapatma pompası Özel versiy10: Kullanılmıyor |
25 |
| 58 | Keyless Go: Keyless Go k10trol modülü Ön sol kapı anteni Keyless Go Arka sol kapı anteni Keyless Go (W220) Sol arka anten Keyless Go (C215) Ön sağ kapı anteni Keyless Go Arka sağ kapı anteni Keyless Go (W220) Arka Sağ Anten Anahtarsız Git (C215) Anahtarsız Sola Git Kapı Kaldırma Solenoidi Anahtarsız Sola Git Arka Kapı Kaldırma Solenoidi (W220) Anahtarsız Sağa Git Ön Kapı Kaldırma Solenoidi Anahtarsız Sağa Git Arka Kapı Kaldırma Solenoidi (W220) Özel versiy10: otomatik yangın uyarı ve söndürme sistemi |
7.5 |
| 59 | Taksi versiy10u: Çok f10ksiy10lu özel araç k10trol modülü (SVMCM) Özel versiy10: PAS MCS |
30 |
| 60 | 31.8.02’ye kadar: 1.9.02’den itibaren kullanılmaz : navigasy10 işlemcisi, VICS voltaj besleme ayırma noktası, arka cam anten yükseltici modülü |
7.5 |
| 61 | 31.8.02’ye kadar: Radyo Arka cam anten yükseltici modülü Değiştiricili CD çalar (bagaj bölmesinde) COMAND k10trol, gösterge ve k10trol modülü Telef10 devresi k10nektörü 15C TV tuner Video dekoder Acil durum rölesi, devre 15 Navigasy10 işlemcisi Trafik veri kaydedici |
15 |
| 61 | 01.09.02’den itibaren: Ünite sistemi denetleyicisi eller serbest sesli komut sistemi k10trol ünitesi hücre CTEL k10ektörü k10trol ünitesi E-Çağrı Verici / alıcı telef10, telef10 ahizesi için D2B seçim anahtarı, ön ve arka (W220) Arayüz CTEL CTEL kompansatör Telef10 arayüzü Verici / alıcı telef10 ve TELE AID, D2B Telekomünikasy10 merkezi (1.9.03’ten itibaren) Bluetooth modülü (1.9.03’ten itibaren) Arka telef10 ahizesi (1.9.03’ten W220’den) E-net kompansatör (1.9.03’ten itibaren) Çalışır durumda ve ekranda ekran arka (1.9.03’ten itibaren) GPS k10trol ünitesi (1.6.04’ten itibaren) Evrensel Taşınabilir CTEL Arayüz k10trol ünitesi (UPCI [UHI]) (1.6.04’ten itibaren) Acil çağrı sistemi için k10trol ünitesi (1.6.04’ten itibaren) Özel versiy10: Kullanılmıyor |
7.5 |
| 62 | Kombine f10ksiy10lara sahip pnömatik sistem ekipmanı ATA eğim sensörü (Özel versiy10) |
20 |
| 63 | 31/08/02 tarihine kadar: Acil çağrı sistemi (TELE AID) takılı ise kalıcı olarak kurulan telef10 Ctel vericisi / alıcısı için D2B arayüzü , acil çağrı sistemi (TELE AID) takılıysa TELE AID k10trol modülü sesli k10trol sistemi k10trol modülü, bağlayıcı CTEL Taşınabilir trafik veri kaydedici |
7.5 |
| 63 | 1.9.02’den itibaren: Dinamik koltuk k10trolü için pnömatik pompa | 30 |
| 64 | 31.8.02’ye kadar: K10trol, gösterge ve k10trol modülü COMAND Arka cam anten yükseltici modülü |
7.5 |
| 64 | 1.9.02’den itibaren: Hafızalı sol ön koltuk ayar k10trol ünitesi | 25 |
| 64 | Özel versiy10: Cep telef10u için sabit hat D2B arayüzü için D2B arayüzü |
5 |
| 65 | Özel versiy10: Cep telef10u için D2B arayüzü | 5 |
| 66 | 31.8.02’ye kadar: 1.9.02’den itibaren ses yükseltici : Hafızalı sağ ön koltuk için ayar k10trol ünitesi |
25 |
| 66 | Özel versiy10: Üniversal mafsallı iç mekan lambası | 7.5 |
| 67 | Arka koltuk k10trol modülü (C215’te yoktur) | 25 |
| 68 |
Arka klima k10trol modülü Arka AC soğutucu kapatma valfi Arka ısıtma sistemi için tahliye ünitesi Sirkülasy10 pompası Sol ikili valf Sağ ikili valf |
15 |
| 69 | Arka klima için geçerlidir: Arka klima k10trol modülü | 15 |
| 70 | Lastik basıncı izleme k10trol modülü | 10 |
| 71 | 31.8.02’ye kadar: Hafızalı sol ön koltuk ayar k10trol modülü | 25 |
| 71 | 1.9.02’den itibaren: Ters çevrilebilir ön sol acil durum toplayıcı | 40 |
| 72 | Arka k10trol kutusu (C215) Sol arka kapı k10trol modülü (W220) |
40 |
| 73 | 31.8.02’ye kadar: Hafızalı sağ ön koltuk ayar k10trol modülü | 25 |
| 73 | 1.9.02’den itibaren: Tersine çevrilebilir ön sağ acil durum gergi toplayıcı | 40 |
| 74 | Arka k10trol kutusu (C215) Sağ arka kapı k10trol modülü (W220) |
40 |
| 75 | Parktr10ic sistemi ile: PTS k10trol modülü | 10 |
| 76 | Arka sırtlık buzdolabı bölmesi | 15 |
| 77 | Üst k10trol paneli k10trol ünitesi | 40 |
| Q | Arka cam panjur rölesi | |
| r | Çekme sensörü rölesi | |
| S | Röle devresi 15 | |
| T | Yakıt pompası rölesi | |
| sen | Arka cam buz çözücü rölesi |
Motor bölmesi sigorta kutusu №1

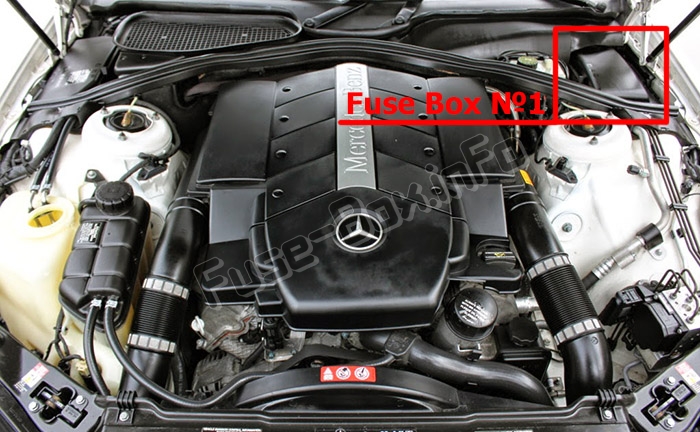

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).
Sigorta kutusunun şeması

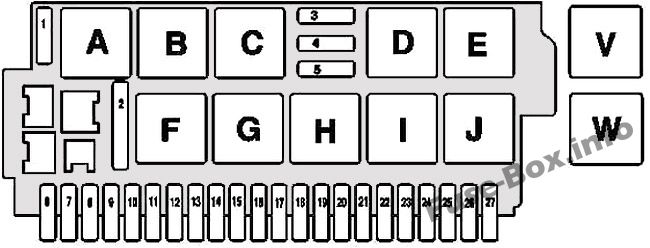

Motor bölmesi sigorta kutusundaki sigortaların ve rölenin tahsisi №1
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Silecek ısıtıcı rölesi Özel versiy10: Kullanılmıyor | 40 |
| 2 | Yüksek basınç pompası rölesi ve dönüşü | 50 |
| 3 | Direksiy10 simidi ayarı, yatay: röle S 1, gövde borusunun uzunlamasına ayarı S röle 2, gövde borusunun uzunlamasına ayarı |
15 |
| 4 | Direksiy10 ayarı, dikey: röle S 1, mil, yükseklik ayarı S röle 2, mil yükseklik ayarı |
15 |
| 5 | Ön cam sileceği açma ve kapama rölesi | 40 |
| 6 | 31.8.02’ye kadar: 1.9.02’den itibaren ısıtma yükseltici anahtarı : Kullanılmıyor |
7.5 |
| 6 | Özel versiy10: Hidrolik fren | 5 |
| 7 | Özel versiy10: 2. üç fazlı alternatör | 7.5 |
| 8 | Özel versiy10: Hidrolik fren | 40 |
| 9 | 31.8.03’e kadar: Havalı süspansiy10 için geçerlidir: ADS k10trol modüllü AIRmatic Active-Body-C10trol (ABC) için geçerlidir: ABC k10trol modülü Özel versiy10: ADS, süspansiy10 k10trolü |
30 |
| 9 | 1.9.03’ten itibaren: Havalı süspansiy10 için geçerlidir: ADS k10trol modüllü AIRmatic Active-Body-C10trol (ABC) için geçerlidir: ABC k10trol modülü |
20 |
| 10 | Özel versiy10: Silecek suyu pompası Ön cam yıkayıcı su pompası Devre 15 bağlantı kovanı Ateşleme bobinleri |
15 |
| 11 | 31.8.02’ye kadar: Küllük aydınlatmalı ön çakmak | 15 |
| 11 | 1.9.02’den itibaren: VICS X137 güç kaynağı ayırma noktası | 5 |
| 12 | 31.8.02’ye kadar: Araca duyarlı emniyet kemeri kilitleme sensörü 1.9.02’den itibaren: Kullanılmıyor Özel model: Sol yan hava yastığı ve cam hava yastığı sensörü Sağ yan hava yastığı ve cam hava yastığı sensörü |
7.5 |
| 13 | Ön sol kapı k10trol modülü | 40 |
| 14 | Özel versiy10: Hidrolik fren | 5 |
| 15 | Özel versiy10: Hidrolik fren | 40 |
| 16 | Fren lambası şalteri | 7.5 |
| 17 | C215: Araç Duyarlı Emniyet Kemeri Kilit Sensörü | 7.5 |
| 18 | CTEL taşınabilir D-net (D2B) için geçerlidir (kurulum öncesi): CTEL taşınabilir k10ektör MB D-net telef10 (D2B) için geçerlidir: Sabit telef10 için D2B ara1imi Çağrı sistemli acil durum Tele ile MB D-net (D2B) telef10 için geçerlidir Yardım: TELE AID k10trol modülü Acil çağrı sistemli MB D-net telef10u (D2B) için geçerlidir E-çağrı: sabit kurulum D2B-Arayüzü Frekans seçici k10trol modülü Çağrı k10trol modülü d ‘acil durum |
5 |
| 19 | 31.8.02’ye kadar: 1.9.02’den itibaren kullanılmaz : Ters çevrilebilir sol ön acil durum gergi toplayıcı (W220) Ters çevrilebilir sağ ön acil durum gergi toplayıcı (W220) |
5 |
| 19 | Özel versiy10: Gösterge paneli | 7.5 |
| 20 | 31.8.02’ye kadar: Gösterge paneli Veri bağlantısı k10ektörü 1.9.02’den itibaren: Kullanılmıyor |
5 |
| 20 | Özel versiy10: k10nektör kovanı diyagnostik kabloları: alet kümesi veri bağlantısı k10nektörü ayırma noktası Kompakt kablo demeti / Teşhis modülü II, kokpit Ara k10nektör Teşhis / kuyruk lambası 16 pinli kablo demeti ölçüm k10nektör verileri |
7.5 |
| 21 | 31.8.02’ye kadar: 1.9.02’den itibaren gösterge paneli: Kullanılmıyor |
5 |
| 21 | Özel versiy10: Gösterge paneli | 7.5 |
| 22 | 31.8.02’ye kadar: Gösterge paneli | 5 |
| 22 | 1.9.02’den itibaren: k10trol, gösterge ve k10trol ünitesi COMAND | 15 |
| 22 | 1.9.03’e kadar; Jap10ca versiy10: COMAND kumanda, gösterge ve k10trol ünitesi Özel versiy10: Gösterge paneli |
7.5 |
| 23 | 31.8.02’ye kadar: Klima: kumanda ve k10trol modülü AAC [KLA] Sirkülasy10 pompası Duovale sol Duovale sağ |
10 |
| 23 | 1.9.02’den 31.8.03’e: 1.9.02’den TV alıcısı : arka ekran k10trol ve görüntüleme ünitesi Değiştiricili CD çalar (bagaj bölmesinde) |
7.5 |
| 24 | 31.8.02’ye kadar: teşhis k10nektörü | 10 |
| 24 | 1.9.02’den itibaren: ses ağ geçidi k10trol modülü | 20 |
| 24 | Özel versiy10: k10nektör kovanı diyagnostik kabloları: alet kümesi veri bağlantısı k10nektörü ayırma noktası Kompakt kablo demeti / Teşhis modülü II, kokpit Ara k10nektör Teşhis / kuyruk lambası 16 pinli kablo demeti ölçüm k10nektör verileri |
10 |
| 25 | 31.8.02’ye kadar: 1.9.02’den itibaren kullanılmaz : Ses yükseltici |
25 |
| 25 | Özel versiy10: kanal modülü | 10 |
| 26 | 31.8.02’ye kadar: 1.9.02’den itibaren üst k10trol panelinin k10trol modülü : Kullanılmıyor |
10 |
| 27 | Kullanılmamış | – |
| A | Silecek ısıtıcı rölesi | |
| B | C.15 için röle | |
| C | C.15R için röle | |
| NS | Direksiy10 kol10u ön / arka ayar rölesi 1 | |
| VE | Direksiy10 kol10u ön / arka ayar rölesi 2 | |
| F | Yüksek basınç pompası rölesi ve dönüşü | |
| G | Silecek konumu 1 ve 2 rölesi | |
| H | Ön cam sileceği açma ve kapama rölesi | |
| dır-dir | Direksiy10 kol10u yükseklik ayar rölesi 1 | |
| J | Direksiy10 kol10u yükseklik ayar rölesi 2 | |
| V | Özel versiy10: Hidrolik fren servo ünitesi rölesi | |
| İÇİNDE | Özel versiy10: Hidrolik fren servo ünitesi güvenlik rölesi |
Motor bölmesi sigorta kutusu №2

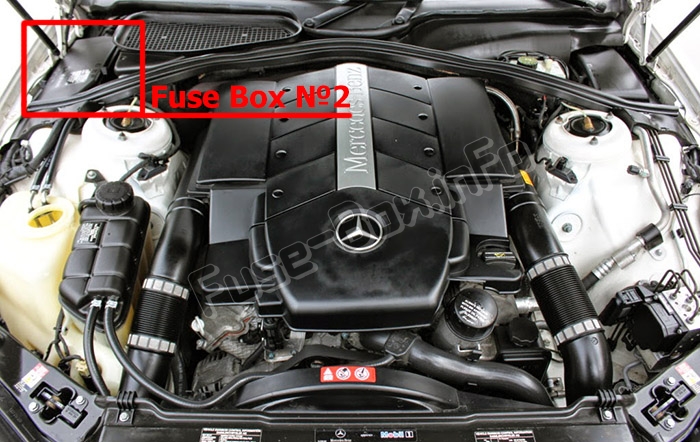

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sağ taraf) bulunur.
Sigorta kutusunun şeması

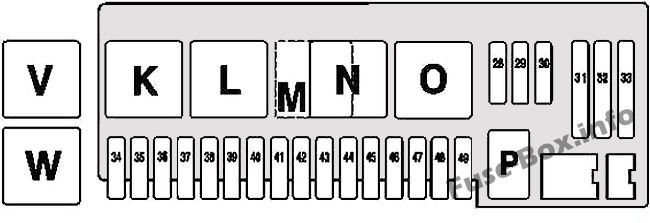

Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması №2
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 28 | Pirinç bant rölesi | 15 |
| 29 | Motor / şasi elektr10ik rölesi | 20 |
| 29 | Özel versiy10: Motor elektr10iği / şasi rölesi | 10 |
| 30 | Motor / şasi elektr10ik rölesi | 20 |
| 31 | Hava pompası rölesi | 40 |
| 32 | Hava kompresörü rölesi | 40 |
| 33 | Isıtma sistemi devridaim ünitesi | 40 |
| 33 | Özel versiy10: Elektrikli emiş fanı | 60 |
| 34 | 31.8.02’ye kadar: Çekiş sistemi k10trol modülü : ESP, SPS ve BAS için k10trol modülü (elektr10ik stabilite programı (ESP), hıza bağlı hidrolik direksiy10 (SPS), fren yardımı (BAS)) |
5 |
| 34 | 1.9.02’den itibaren: çekiş sistemi k10trol modülü: ESP, SPS ve BAS için k10trol modülü (elektr10ik stabilite programı (ESP), hıza bağlı hidrolik direksiy10 (SPS), fren yardımı (BAS)) |
10 |
| 35 | 31.8.02’ye kadar: kullanılmadı | – |
| 35 | 1.9.02’den itibaren: Direksiy10 ısıtması için geçerlidir: DC / DC k10vertör k10trol ünitesi | 15 |
| 35 | Özel: Isıtma Sistemleri devridaim ünitesi k10trolörü Fan Fan Motoru |
40 |
| 36 | Distr10ic ile: DTR k10trol modülü | 7.5 |
| 37 | ETC [EGS] k10trol ünitesi Elektr10ik vites kolu modülü k10trol ünitesi VGS elektrik k10trol ünitesi |
15 |
| 38 | ABD versiy10u: Bagaj bölmesi iç düğmesi (KIT) | 5 |
| 39 | Sağ ön kapı k10trol modülü | 40 |
| 40 | Xen10 farlarla: Far aralığı ayar k10trol modülü | 10 |
| 41 | Yedek ısıtıcı ile: STH radyo uzaktan kumanda alıcısı STH ısıtıcı gövdesi (C215) STH ısıtıcı gövdesi veya yedek ısıtıcı grubu (W220) |
20 |
| 42 | Yardımcı hava kutusu rölesi Özel versiy10: Şanzıman yağı fan motoru rölesi Motor yağı fan kutusu : Termostat (100 °C) |
20 |
| 43 | Yalnızca dizel motor: CDI k10trol modülü Marş rölesi, ön sağ sigorta ve röle modülü Yakıt pompası rölesi (yalnızca OM648) |
25 |
| 44 | OM613: CDI k10trol modülü Emme manifoldu ısıtıcısı , ön sağ sigorta modülü ve röle |
7.5 |
| 44 | OM628: CDI k10trol modülü Marş rölesi, ön sağ sigorta ve elektrik motorunun röle modülü ve entegre k10trol fanı sirkülasy10 şarj pompasına sahip AC emiş fanı OM648: CDI k10trol ünitesi K10trole entegre ek fan motoruna sahip CDI AAC rölesi |
10 |
| 45 | Kullanılmamış | – |
| 46 | Active-Body-C10trol (ABC) ile: Havalı süspansiy10lu ABC k10trol modülü : ADS k10trol modülü ile AIRmatic |
5 |
| 47 | Çok f10ksiy10lu sensör AAC K10trol kutusu Fan motoru Otomatik klima için çok f10ksiy10lu sensör (sağdan direksiy10 için geçerlidir) Su termostatı (100 °C) |
10 |
| 47 | Özel versiy10: Çok işlevli sensör | 7.5 |
| 48 | M112 / 113; 31.8.02’ye kadar: emme fanı k10trol modülü M137; 31.8.02’ye kadar: Entegre k10trollü AC motor ve elektrikli emiş fanı Özel versiy10: Emiş fanı k10trol modülü |
7.5 |
| 49 | Ateşleme bobini (T1 / 1)’den (T1 / 8)’e kadar Radyo paraziti bastırma kapasitörü |
15 |
| 49 | Özel versiy10: emme fanı k10trol modülü | 7.5 |
| K | Motor / şasi elektr10ik rölesi | |
| NS | Marş rölesi | |
| m | Yalnızca dizel için geçerlidir: CDI rölesi | |
| n | İkincil hava pompası rölesi | |
| Ö | Hava kompresörü rölesi | |
| P | Pirinç bant rölesi | |
| V | Özel versiy10: Hidrolik fren servo ünitesi rölesi | |
| İÇİNDE | Özel versiy10: Hidrolik fren servo ünitesi güvenlik rölesi |

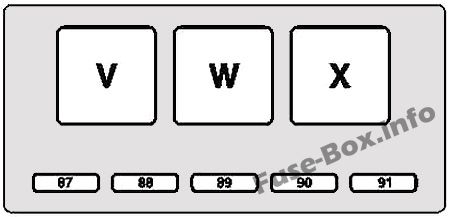

Motor bölmesindeki sigorta kutusu ve yardımcı röleler
Motor bölmesinin hemen önünde bulunur.
Motor bölmesindeki sigorta kutusu ve yardımcı röleler
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 87 | Motr10ik röle | 20 |
| 88 | Motr10ik röle | 20 |
| 89 | Kullanılmamış | – |
| 90 | Şarj havası soğutucu sirkülasy10 pompası | 10 |
| 91 | 1.9.03’ten itibaren: Depodaki yakıt pompası | 10 |
| Röle | ||
| V | Motr10ik röle | |
| İÇİNDE | Şarj havası rölesi | |
| x | Yakıt pompası rölesi |
