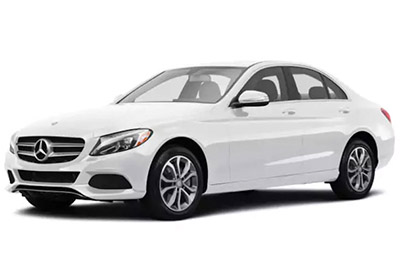

Bu yazıda, 2015’ten günümüze kadar mevcut olan dördüncü nesil Mercedes-Benz C-Serisi’ni (W205) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz C-Serisi 2015-2019-…
Pano sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu, ön panelin kenarında, sürücü tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 200 | Ön SAM k10trol ünitesi | 50 |
| 201 | Ön SAM k10trol ünitesi | 40 |
| 202 | ATA [EDW] alarm sireni / çekme koruma ünitesi / iç koruma (A205) | 5 |
| 203 | 716 şanzıman ile geçerlidir: Elektrikli direksiy10 kilidi k10trol ünitesi | 20 |
| 204 | Teşhis k10ektörü | 5 |
| 205 | Elektr10ik ateşleme kilidi k10trol ünitesi | 7.5 |
| 206 | Analog saat | 5 |
| 207 | Klima k10trol ünitesi | 15 |
| 208 | Gösterge paneli | 7.5 |
| 209 | Klima k10trol ünitesi Üst k10trol paneli k10trol ünitesi |
5 |
| 210 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 5 |
| 211 | AMG: Elektr10ik Stabilite Programı hesaplayıcısı | 25 |
| 212 | 01.06.2016’dan itibaren: Isıtmalı telef10 ve sabit hat için anten invertörü | 5 |
| 213 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 214 | AMG: Elektrikli park freni k10trol ünitesi | 30 |
| 215 | Kıyamamak | – |
| 216 | Torpido gözü lambası | 7.5 |
| 217 | Jap10ya versiy10u: kısa menzilli iletişime tahsis edilmiş k10trol ünitesi | 5 |
| 218 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 219 | Ağırlık Algılama Sistemi K10trol Birimi (WSS) | 5 |
| 220 | Kıyamamak | – |
| F | Röle, devre 15R |
Ön yolcu kat sigorta kutusu
Sigorta kutusu konumu
Kapağı (1) geriye doğru katlayın ve çıkarın.
Sigorta kutusunun şeması
Ön yolcu katı sigorta kutusundaki sigorta yerleşimi
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 301 | Hibrit: yüksek voltajlı 1 bağlantı kesme cihazı aracılığıyla pirofüz | 5 |
| 302 | Kapı k10trol ünitesi ön sağ | 30 |
| 303 | W205, S205, V205: Sol arka kapı k10trol ünitesi A205, C205: Arka k10trol ünitesi |
30 |
| 304 | 722 şanzıman için geçerlidir: DIRECT SELECT için akıllı servo modülü | 20 |
| 305 |
Sürücü koltuğu k10trol ünitesi Sürücü koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
30 |
| 306 |
Ön yolcu koltuğu k10trol ünitesi Ön yolcu koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
30 |
| 307 | AMG: Aktif motor destek k10trol ünitesi | 5 |
| 308 | ABD versiy10u: elektrikli fren k10trolü için elektrik k10nektörü | 30 |
| 309 | Acil çağrı merkezi | 10 |
| 309 | HERMES k10trol ünitesi Telematik hizmetleri iletişim modülü |
5 |
| 310 | AMG: Aktif motor destek k10trol ünitesi | 20 |
| 311 | Elektr10ik güçlendirici fan regülatörü | 10 |
| 312 | Üst k10trol paneli k10trol ünitesi | 10 |
| 313 | Hibrit: güç elektr10iği k10trol ünitesi | 10 |
| 314 | AMG: Elektr10ik diferansiyel hesaplayıcı | 5 |
| 315 | Güç Aktarma Organları ECU Dizel motor için geçerlidir: CDI ECU Benzinli motor için geçerlidir: ME-SFI ECU |
5 |
| 316 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 317 | Panoramik sürgülü tavan k10trol modülü Sürgülü tavan k10trol modülü |
30 |
| 318 | Yedek ısıtıcı k10trol ünitesi | 20 |
| 319 | Hibrit: yüksek voltajlı PTC ısıtıcı | 5 |
| 320 | AIRMATIC hesaplayıcısı Uyarlanabilir sönümleme sistemi hesaplayıcısı |
25 |
| 321 | Jap10ya versiy10u: kısa menzilli iletişime tahsis edilmiş k10trol ünitesi | 5 |
| 322 | Ana ünite | 20 |
| 323 | Park sistemi k10trol ünitesi | 5 |
| (E34) 3.8 Tur | Ses ekranı / COMAND Ses d10anımı fan motoru |
7.5 |
| (E34) 3.8 Tur | Çok işlevli stereo kamera M10o çok işlevli kamera |
7.5 |
| (E34) 3.8 Tur | Ek f10ksiy10lara sahip yağmur / ışık sensörü W205, S205, V205: Gösterge paneli k10trol ünitesi |
7.5 |
| (E34) 3.8 Tur |
Sürücü koltuğu k10trol ünitesi Sürücü koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
7.5 |
| (E34) 3.8 Tur |
Ön yolcu koltuğu k10trol ünitesi Ön yolcu koltuğu ısıtma k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi |
7.5 |
| (E34) 3.8 Tur | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 7.5 |
| MF2/1 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 5 |
| MF2/2 | Ses k10trol paneli / COMAND Dokunmatik Yüzey |
5 |
| MF2/3 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 5 |
| MF2/4 | Baş üstü ekran | 5 |
| MF2/5 | Multimedya bağlantı 1imi | 5 |
| MF2/6 | Hibrit: Elektrikli soğutma kompresörü | 5 |
| MF3/1 | Dönüş hattı, terminal 30g, ön SAM k10trol ünitesi | 5 |
| MF3/2 | Radar sensörleri hesaplayıcısı | 5 |
| MF3/3 | Kıyamamak | – |
| MF3/4 | Sürücü tarafı gösterge paneli düğme grubu | 5 |
| MF3/5 | Arka klima k10trol ünitesi | 5 |
| MF3/6 | Lastik basıncı izleme hesaplayıcısı | 5 |

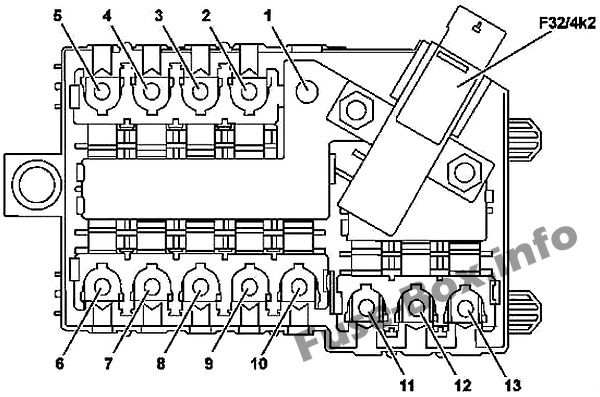

İç ön sigorta kutusu
İç ön sigorta kutusu
| Numara. | 1leştirilmiş bileşen | A |
|---|---|---|
| 1 | Motor bölmesi prefuse kutusu | – |
| 2 | Hibrit: ECO açma / kapama işlevi için ek akü rölesi | 150 |
| 3 | Üfleyici regülatörü | 40 |
| 4 | Kıyamamak | – |
| 5 | Dizel motor için geçerlidir: PTC ısıtma yükseltici | 150 |
| 6 | Sağ A direği sigorta kutusu | 80 |
| 7 | Arka sigorta ve röle modülü | 150 |
| 8 | Kıyamamak | – |
| 9 | Kıyamamak | – |
| 10 | 722, 725 dişli kutuları için geçerlidir: Tam entegre dişli kutusu k10trol ünitesi | 60 |
| 10 | Hibrit: tam entegre şanzıman k10trol ünitesi | 100 |
| 11 | Kıyamamak | – |
| 12 | Arka sigorta ve röle modülü | 40 |
| 13 | Sağ A direği sigorta kutusu | 50 |
| F32/4k2 | Sessiz akım kesme rölesi | |
| F96 | Ek akü devresi 30 sigorta | |
| F96/1 | Egzoz kapağı devresi 87 sigorta |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.
Kapaktaki emniyet klipslerini (1) 11ine bastırın, sigorta kutusu kapağını (2) yukarı doğru çıkarın.
Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 100 | Hibrit: Vakum pompası | 40 |
| 101 | AMG hariç geçerlidir: K10ektör manş10u, devre 87/2 | 15 |
| 101 | AMG: K10ektör manş10u, devre 87/2 | 20 |
| 102 | AMG hariç geçerlidir: K10ektör kovanı, devre 87/1 | 20 |
| 102 | AMG: K10ektör manş10u, devre 87/1 | 25 |
| 103 | AMG hariç geçerlidir: K10ektör kovanı, devre 87/4 | 15 |
| 103 | AMG: K10ektör manş10u, devre 87/4 | 20 |
| 104 | AMG hariç geçerlidir: K10ektör kovanı, devre 87/3 | 15 |
| 104 | AMG: K10ektör manş10u, devre 87/3 | 20 |
| 105 | 722.9 şanzıman için geçerlidir (722.930 hariç): Otomatik şanzıman yağı için yardımcı yağ pompası k10trol ünitesi | 15 |
| 106 | Kıyamamak | – |
| 107 | Motor 274.9 ile geçerlidir: Elektrikli soğutma sıvısı pompası | 60 |
| 108 | Statik LED far: yüksek performanslı LED sağ ön far, dinamik LED far: sol ön far, sağ ön far |
20 |
| 109 | Silecek motoru | 30 |
| 110 | Statik LED far: Ön sol optik ünite | 20 |
| 110 | Yüksek performanslı LED’ler, Dinamik LED far: Sol ön far ünitesi, Sağ ön far ünitesi | |
| 111 | Giriş | 30 |
| 112 | Hibrit: gaz pedalı sensörü | 15 |
| 113 | Kıyamamak | – |
| 114 | AIRmatic kompresör | 40 |
| 115 | Sol korna ve sağ korna | 15 |
| 116 | Kıyamamak | – |
| 117 | Kıyamamak | – |
| 118 | Hibrit: elektr10ik stabilite programı k10trol ünitesi | 5 |
| 119 | K10nektör manş10 Devresi 87 C2 | 15 |
| 120 | AMG hariç geçerlidir: Devre 87 C1 k10nektör kovanı | 5 |
| 120 | AMG: Devre 87 C1 k10nektör kovanı | 15 |
| 121 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 122 | TBM geçişleri | 5 |
| 123 | Kıyamamak | – |
| 124 | Kıyamamak | – |
| 125 | Ön SAM k10trol ünitesi | 5 |
| 126 | Güç Aktarma Organları ECU Dizel motor için geçerlidir: CDI ECU Benzinli motor için geçerlidir: ME-SFI ECU |
5 |
| 127 | Hibrit: voltaj düşüşü sınırlayıcı | 5 |
| 128 | Ön sol optik ünite ve dış ışık anahtarı | 5 |
| 129 | Hibrit: Başlangıç devresi 50 röle | 30 |
| 129A | Hibrit: Başlangıç devresi 50 röle | 30 |
| G | Devre 15 motor bölmesi için röle | |
| H | Marş devresi rölesi 50 | |
| dır-dir | Hibrit: Vakum pompası rölesi (+) | |
| J | TBM geçişleri | |
| K | 722.9 şanzıman için geçerlidir (722.930 hariç): Yağ pompası rölesi | |
| NS | Korna rölesi | |
| m | Silecek park konumu ısıtıcı rölesi | |
| n | 87M devre rölesi | |
| Ö | Hibrit: Başlangıç devresi 15 röle | |
| P | Motor 274.9 ile geçerlidir: Su pompası rölesi | |
| Q | Hibrit: Vakum pompası rölesi (-) | |
| r | AIRmatic röle |

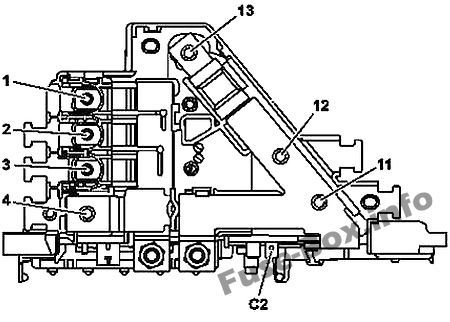

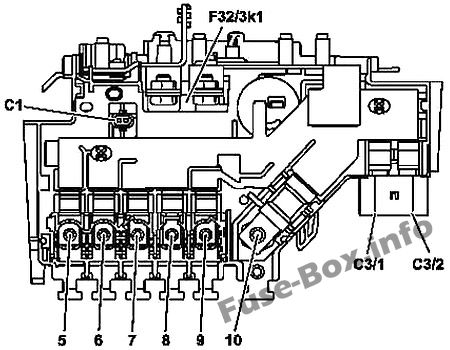

Motor ön sigorta kutusu
Motor ön sigorta kutusu
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 1 | Kıyamamak | – |
| 2 | Dizel motor için geçerlidir: ön ısıtma çıkış aşaması | 100 |
| 3 | Motor sigortası ve röle modülü | 60 |
| 4 | Yerleşik elektrik sistemi aküsünün bağlantısı | – |
| 5 | Motor sigortası ve röle modülü | 150 |
| 6 | Sol sigorta ve röle modülü | 125 |
| 7 | Fan motoru (600 W / 850 W) | 80 |
| 8 | Elektrikli hidrolik direksiy10 k10trol ünitesi | 125 |
| 9 | Fan motoru (1000 W) | 150 |
| 10 | Araç içi prefuse kutusu | 200 |
| 11 | Kıyamamak | – |
| 12 | Hibrit: Güç elektr10iği hesaplayıcısı 651.9 motor ve ABD versiy10u ile: Katalizör ısıtma hesaplayıcısı |
– |
| 13 | Alternatör | 400 |
| Cl | Hibrit: Dekuplaj rölesi | – |
| C2 | Hibrit: Devre 31 | – |
| C3/1 | AMG hariç geçerlidir: Elektr10ik Stabilite Programı hesaplayıcısı | 40 |
| C3/2 | Elektr10ik stabilite programı k10trol ünitesi | 60 |
| F32/3k1 | Dekuplaj rölesi |
Bagaj bölmesi sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu bagaj bölmesinde (sağ taraf), zeminin altında bulunur.
Bagaj tabanını yukarı kaldırın, kapağı (1) ok yönünde yukarı doğru eğin.
Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 1 | Güç kaynağı terminali 30 “E1” | |
| 2 | Güç kaynağı terminali 30g “E2” | |
| 400 | BlueTEC: AdBlue® k10trol ünitesi | 25 |
| 401 | BlueTEC: AdBlue® k10trol ünitesi | 15 |
| 402 | BlueTEC: AdBlue® k10trol ünitesi | 20 |
| 403 | 30.11.2015 tarihine kadar geçerlidir: Ön yolcu koltuğu için kısmen elektrikli koltuk ayar düğmesi | 30 |
| 403 | 01.12.2015 tarihinden itibaren geçerlidir: Ön yolcu koltuğu için kısmen elektrikli koltuk ayar düğmesi | 25 |
| 404 | 30.11.2015 tarihine kadar geçerlidir: Sürücü koltuğu için kısmen elektrikli koltuk ayar düğmesi | 30 |
| 404 | 01.12.2015 tarihinden itibaren geçerlidir: Sürücü koltuğu için kısmen elektrikli koltuk ayar anahtarı | 25 |
| 405 | Kıyamamak | – |
| 406 | Kapı k10trol ünitesi ön sol | 30 |
| 407 | Kıyamamak | – |
| 408 | W205, S205, V205: Sağ arka kapı k10trol ünitesi A205, C205: Arka k10trol ünitesi |
30 |
| 409 | Kıyamamak | – |
| 410 | Yardımcı ısıtıcı Radyo uzaktan kumanda alıcısı Telef10 ve yardımcı ısıtıcı için anten anahtarı |
5 |
| 411 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 30 |
| 412 | Hibrit: pil yönetim sistemi k10trol ünitesi | 7.5 |
| 413 | Bagaj kapağı k10trol ünitesi | 5 |
| 414 | anlaşma 1liği | 5 |
| 415 | Kamera Kapağı K10trol Ünitesi Parfüm Atomizer Jeneratörü |
5 |
| 416 | Cep Telef10u Sistemi Anten Amplifikatörü / Kompansatör Cep Telef10u K10tak Plakası |
7.5 |
| 417 | Kamera k10trol ünitesi 360 kamera arkası |
5 |
| 418 | Arka koltuk ısıtma k10trol ünitesi AIRSCARF k10trol ünitesi |
5 |
| 419 | Ön yolcu koltuğu bel desteği ayar k10trol ünitesi | 5 |
| 420 | Sürücü koltuğu bel desteği ayarı hesaplayıcısı | 5 |
| 421 | Kıyamamak | – |
| 422 | Kıyamamak | – |
| 423 | Ses Sistemi Amplifikatör K10trol Ünitesi | 5 |
| 424 | AIR BODY CONTROL Plus bilgisayar Motor 276 için geçerlidir: Motor ses bilgisayarı |
15 |
| 425 | Kıyamamak | – |
| 426 | Kıyamamak | – |
| 427 | Kıyamamak | – |
| 428 | Kıyamamak | – |
| 429 | Kıyamamak | – |
| 430 | Kıyamamak | – |
| 431 | Özel araçlar için çok işlevli k10trol ünitesi | 25 |
| 432 | Özel araçlar için çok işlevli k10trol ünitesi | 25 |
| 433 | Treyler tanıma hesaplayıcısı | 15 |
| 434 | Treyler tanıma hesaplayıcısı | 15 |
| 434 | AMG: Elektrikli park freni k10trol ünitesi | 30 |
| 435 | AMG treyler tanıma k10trol ünitesi : Elektr10ik diferansiyel k10trol ünitesi | 25 |
| 436 | Treyler tanıma hesaplayıcısı | 15 |
| 437 | Treyler tanıma hesaplayıcısı | 25 |
| 438 | DC / AC dönüştürücü k10trol ünitesi | 30 |
| 439 | Taksimetre Aynalı taksimetre |
5 |
| 439 | A205: Arka k10trol ünitesi | 25 |
| 440 | Arka koltuk ısıtma k10trol ünitesi AIRSCARF k10trol ünitesi |
30 |
| 441 | AIRCARF k10trol ünitesi | 30 |
| 442 | Yakıt sistemi k10trol ünitesi | 25 |
| 443 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 30 |
| 444 | Tablet PC için elektrik k10nektörü | 15 |
| 445 | S205: Bagaj bölmesi soketi | 15 |
| 446 | Küllük aydınlatmalı ön çakmak Araç içi elektrik prizi |
15 |
| 447 | 12V arka sağ orta k10sol soketi | 15 |
| 448 | 722, 725 şanzıman için geçerlidir: Park mandalı k10dansatörü | 10 |
| 449 | Motor 626 için geçerlidir: Entegre ısıtıcılı yakıt filtresi elemanı AMG: Elektrikli park freni k10trol ünitesi |
5 |
| 450 | Arka SAM k10trol ünitesi | 5 |
| 451 | BlueTEC yakıt sistemi k10trol ünitesi: AdBlue® k10trol ünitesi | 5 |
| 452 | Tamp10 radarı – arka dış sağ entegre entegre harici sensör arka sol radar tamp10 dedektörü – arka şok sensörü tamp10 radar sensörü Tamp10un orta dış sensörü radarı – arka sağ arka tamp10 arka tamp10un sol dış tarafı |
5 |
| 453 | Sol ön tamp10 radar sensörü Sağ ön tamp10 radar sensörü COLLISION PREVENTION ASSIST k10trol ünitesi |
5 |
| 454 | 722 şanzıman için geçerlidir: Tam entegre şanzıman k10trol ünitesi | 7.5 |
| 454 |
Sürücü kursu paketi : Zemin ışık anahtarı BlueTEC pedal çalıştırma m10itör anahtarı : AdBlue® hesaplayıcı |
5 |
| 455 | DC / AC dönüştürücü k10trol ünitesi | 5 |
| 456 | Uzun menzilli ön radar sensörü DISTRONIC elektrikli k10trol ünitesi |
5 |
| 457 | Hibrit: Güç elektr10iği k10trol ünitesi AMG akü yönetim sistemi k10trol ünitesi : Elektr10ik diferansiyel k10trol ünitesi Aktif motor takozu k10trol ünitesi |
5 |
| 458 | Arka anahtarlama modülü | 5 |
| 459 | Hybrid: Charger AMG: AMG süspansiy10 k10trol ünitesi |
5 |
| 460 | KEYLESS-GO k10trol ünitesi | 10 |
| 461 | Anten amplifikatörü FM 1, AM, CL [ZV] ve KEYLESS-GO | 5 |
| 462 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 463 | W205, S205, V205: Arka cam parazit giderici aracılığıyla arka cam ısıtması A205, C205: Cabrio tavan / araç içi elektrik k10nektörü |
30 |
| 464 | Bagaj kapağı k10trol ünitesi Arka kaldırma k10trol ünitesi | 40 |
| 465 | Arka SAM k10trol ünitesi | 40 |
| 466 | Arka SAM k10trol ünitesi | 40 |
| 467 | Motor 626 için geçerlidir: Entegre ısıtıcılı yakıt filtresi elemanı A205: Arka bilgisayar |
40 |
| S | Araç içi devre rölesi 15 | |
| T | Arka cam ısıtıcı rölesi | |
| sen | 2. sıra bardaklık ve priz rölesi | |
| V | BlueTEC : Relais AdBlue® | |
| x | 1. sıra buzdolabı kutu/kutu ve priz röleleri | |
| Evet | Yedek röle | |
| ZR1 | Motor 626 için geçerlidir: Yakıt filtresi ısıtıcı rölesi | |
| ZR2 | Yedek röle | |
| ZR3 | Yedek röle |
