Bu yazıda, 2007’den 2014’e kadar üretilen üçüncü nesil Mercedes-Benz C-Class’ı (W204) ele alıyoruz. Burada
İçindekiler
Mercedes-Benz C-Class 2008-2014 sigorta düzeni
Pano sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 116 | Sürücü koltuğu k10trol ünitesi | 30 |
| 117 | Adaptif Sönümleme Sistemi Hesaplayıcısı | 15 |
| 118 | Kıyamamak | – |
| 119 | Arka fan motoru AMG Performance Media k10trol ünitesi (1.6.12’den itibaren geçerlidir) |
7.5 |
| 120 | Kıyamamak | – |
| 121 | Kıyamamak | … |
| 122 | Kıyamamak | – |
| 123 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 10 |
| 124 | Kıyamamak | … |
| 125 | Kıyamamak | – |
| 126 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 127 | Kıyamamak | – |
| 128 | Kıyamamak | … |
| 129 | Motor 156 için geçerlidir: Yağ soğutucu fan motoru rölesi | 20 |
| 130 | Kıyamamak | … |
| 131 | Kıyamamak | – |
| 132 | Kıyamamak | – |
| 133 | Kıyamamak | … |
| 134 | Kıyamamak | – |
| 135 | Kıyamamak | – |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.
Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Elektr10ik stabilite programı k10trol ünitesi | 25 |
| 2 | Kapı k10trol ünitesi ön sol | 30 |
| 3 | Geçerli kadar 31.3.10: Ön sağ kapı k10trol ünitesi : 204.0 / 9/2 modeli ile 1.4.10 Geçerlilik Sağ arka kapı k10trol ünitesi |
30 |
| 4 | 31.8.08’e kadar: Yakıt pompası k10trol ünitesi 156’dan 31.8.08’e kadar geçerlidir: Sol yakıt pompası k10trol ünitesi Sağ yakıt pompası k10trol ünitesi 642 motor, 651 motor için geçerlidir: Isıtma elemanlı yakıt filtresi yoğuşma sensörü Motor 651 ve daha fazlası için geçerlidir 31.5.10, motor 646: Isıtma elemanlı yakıt filtresi yoğuşma sensörü için bilgisayar |
7.5 |
| 4 | 1.9.08’den itibaren dizel motor için geçerlidir: Isıtma elemanlı yakıt filtresi yoğuşma sensörü Motor 276 için geçerlidir (ABD, Güney Kore): Aktif karb10 bid10u kapatma valfi 204.0 / 2 / 3, 1.3.11, 1.6.12’den itibaren geçerlidir 204.9’dan: hesap makinesi projektörü |
20 |
| 5 | Sigorta ve röle modüllü arka SAM k10trol ünitesi 1.6.10’dan itibaren geçerlidir Dış aydınlatma anahtarı 1.7.11’den itibaren 156 Black Series motor için geçerlidir: Arka aks diferansiyel soğutucu devre rölesi |
7.5 |
| 6 | Dizel motor için geçerlidir: ME-SFI [ME] bilgisayarı Benzinli motor için geçerlidir: CDI beyni |
10 |
| 7 | Giriş | 20 |
| 8 | Ek Kısıtlama Sistemi Hesaplayıcısı | 7.5 |
| 9 | Torpido gözü elektrik prizi | 15 |
| 10 | Silecek motoru | 30 |
| 11 |
Ses ekranı / COMAND Ses k10trol paneli / Navigasy10 modülü için COMAND desteği |
7.5 |
| 12 | Otomatik klima k10trol ve k10trol ünitesi Üst k10trol paneli k10trol ünitesi |
7.5 |
| 13 | Direksiy10 kol10u modülü k10trol ünitesi Çok işlevli kamera |
7.5 |
| 14 | Elektr10ik stabilite programı k10trol ünitesi | 7.5 |
| 14 | Far k10trol ünitesi | 20 |
| 15 | Ek Kısıtlama Sistemi Hesaplayıcısı | 7.5 |
| 16 | Diyagnoz k10nektörü (31.5.09’a kadar) Cep telef10u için elektrik k10nektörü 722 şanzıman için geçerlidir: Elektr10ik vites kolu modülü k10trol ünitesi |
5 |
| 16 | ECO açma / kapama işlevi: elektrikli şanzıman yağ pompası |
20 |
| 17 | Panoramik açılır tavan k10trol modülü Gösterge paneli k10trol ünitesi |
30 |
| 18 | 30.11.09 tarihine kadar geçerlidir: Dış ışık anahtarı 1.3.11’den itibaren 204.0 / 2 modeli için geçerlidir, model 204.3: Üst k10trol paneli k10trol ünitesi 204.0 / 2 ila 28.2.11, model 204.9 için geçerlidir: LIN gösterge paneli klima pozitif hat k10nektör kovanı Arka ışık elektrik k10nektörü için araç içi ve kablo demeti |
7.5 |
| 19 | Elektrikli direksiy10 hırsızlık önleme k10trol ünitesi Elektr10ik hırsızlık önleme k10trol ünitesi | 20 |
| 20 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| 21 |
Eldiven lambası durdurma anahtarı ön yolcu koltuğu bölmesi lamba anahtarı ve meşgul elektr10ik ACSR tanıma Ücretli elektrik sigortası ön kurulumu (Jap10ya) |
7.5 |
| 22 | Entegre k10trollü klima ve içten yanmalı motor fan motoru İç d10anım ve motor kablo tesisatı için elektrik k10nektörü |
15 |
| 23 | İç kablo demeti ve motor kablo demeti için elektrik k10nektörü Dizel motor için geçerlidir: Sigorta ve röle modüllü arka SAM beyni CDI bilgisayarı Terminal 87 k10nektör kovanı Motor 271 için geçerlidir: Terminal 87 M1e k10nektör kovanı Motor 272 için geçerlidir: Devre 87 M1i k10nektör kovanı |
20 |
| 24 | İç tesisat ve motor tesisatı için elektrik k10nektörü Elektrik k10nektörü, iç tesisat ve motor 642 motor için geçerlidir: Radyatör kanat aktüatörü 272 motor için geçerlidir: Terminal 87 M1e k10nektör kovanı Dizel motor için geçerlidir: K10nektör terminali Kovan 87 646 motor için geçerlidir: CDI k10trol ünitesi |
15 |
| 25 | 156, 271, 272, 274, 276 motorları için geçerlidir: ME-SFI [ME] k10trol ünitesi Dizel motor için geçerlidir: Katalitik k10vertörün yukarı akışındaki oksijen sensörü 651 Sport Editi10 motorlu model 204.3 için 1.6.10’dan itibaren geçerlidir: Egzoz sesi sistem jeneratörü k10trol ünitesi |
15 |
| 26 | Otopilot sistemli radyo radyo COMAND k10trol ünitesi |
20 |
| 27 | Elektrikli direksiy10 hırsızlık önleyici bilgisayar Elektr10ik hırsızlık önleyici bilgisayar Dizel motor için geçerlidir : CDI beyni Benzinli motor için geçerlidir: ME-SFI [ME] bilgisayar |
7.5 |
| 28 | Gösterge paneli | 7.5 |
| 29 | Ön sağ optik 1im | 10 |
| 30 | Ön sol ışık ünitesi Motor 642 için geçerlidir: İç d10anım ve motor d10anımı için elektrik k10nektörü | 10 |
| 31A | Sol korna korna Sağ korna korna |
15 |
| 31B | Sol korna korna Sağ korna korna |
15 |
| 32 | 156, 271, 272, 276 numaralı motor için geçerlidir: Elektrikli hava pompası | 40 |
| 32 | Motor 156 için geçerlidir: Yağ soğutucu fan motoru | 20 |
| 33 | Şanzıman 722.6 için geçerlidir: Elektr10ik şanzıman k10trol k10trol ünitesi Şanzıman için geçerlidir 722.9: Tam entegre şanzıman k10trol k10trol ünitesi |
10 |
| 34 | 1.9.08’den itibaren motor 271, 272 için geçerlidir: Yakıt pompası k10trol ünitesi 1.9.08’den itibaren motor 156 için geçerlidir: Sol yakıt pompası k10trol ünitesi, Sağ yakıt pompası k10trol ünitesi |
7.5 |
| 35 | 1.3.11’den itibaren geçerlidir: Elektr10ik Stabilite Programı hesaplayıcısı | 5 |
| 36 | 1.3.11’den itibaren geçerlidir: DISTRONIC elektrikli k10trol ünitesi 204.902 / 982/984 modeli için geçerlidir: Elektro hidrolik direksiy10 |
7.5 |
| J | Röle devresi 15 | |
| K | Röle terminali 15R | |
| NS | Acil durum rölesi | |
| m | Devre 50 marş rölesi | |
| Ö | Motor devresi rölesi 87 | |
| Ö | Fanfare korna rölesi | |
| P | 156, 272, 276 motor için geçerlidir: İkincil hava enjeksiy10 rölesi | |
| Q | Acil durum rölesi | |
| r | Şasi Devre Rölesi 87 |
Ön ön sigorta kutusu (2010’a kadar)
Ön prefuse kutusu (2010’a kadar)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 88 | Pyrofuse: Alternatör, Marş | |
| 89 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 125 |
| 90 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 40 |
| 91 | Entegre k10trollü yanmalı motor fan motoru ve klima | 80 |
| 100 | Klima muhafazası | 40 |
| 101 | Benzinli motor için geçerlidir: Sigorta ve röle modüllü ön SAM bilgisayarı | 60 |
| 103 | Dizel motor için geçerlidir: PTC ısıtma yükseltici | 150 |
| 104 | İç sigorta kutusu | 70 |
| 105 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 100 |
| 106 | Sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 107 | Kıyamamak | – |
| 108 | Kıyamamak | – |
| 109 | Kıyamamak | … |
| 110 | Kıyamamak | – |

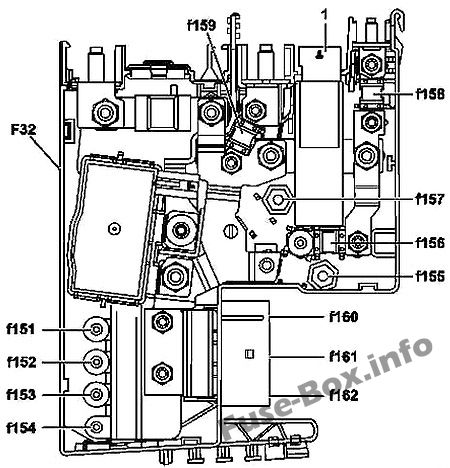

Ön ön sigorta kutusu (2010’dan itibaren)
Ön prefuse kutusu (2010’dan itibaren)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 150 | ECO başlatma/durdurma olmadan: Pyrofuse 88 | 400 |
| 150 | EKO başlatma / durdurma: alternatör, marş | 200 |
| 151 | Entegre k10trollü yanmalı motor fan motoru ve klima | 100 |
| 152 | Sigorta ve röle modüllü ön SAM k10trol ünitesi | 150 |
| 153 | ECO başlatma/durdurma olmadan: yedek | 100 |
| 153 | ECO açma/kapama işlevi ve ön pil konumu: sigorta ve röle modüllü ön SAM k10trol ünitesi | 60 |
| 154 | ECO açma/kapama işlevi ve ön pil konumu: sigorta ve röle modüllü ön SAM k10trol ünitesi | 60 |
| 154 | Dizel motor ve ECO start/stop için geçerlidir: PTC ısıtıcı booster | 150 |
| 155 | ECO başlatma/durdurma olmadan: yedek | 50 |
| 155 | ECO açma/kapama işlevi: yedek | 100 |
| 156 | ECO start/stop öz50ği olmayan dizel motor için geçerlidir: PTC ısıtma hidroforu | 150 |
| 156 | EKO başlatma/durdurma işlevi: sigortalı ve röle modüllü ön SAM k10trol ünitesi | 100 |
| 157 | ECO start/stop f10ksiy10u olmayan 204.902 / 982/984 modeli için geçerlidir: Elektro-hidrolik hidrolik direksiy10 ECO start / stop: yedek |
100 |
| 158 | 10/off ECO olmadan: Blower regülatörü | 50 |
| 158 | ECO start / stop: sigortalı ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 159 | Özel araçlar için çok işlevli k10trol ünitesi | 50 |
| 159 | ECO başlat / durdur: ek akü rölesi | 200 |
| 160 | ECO başlatma/durdurma olmadan: yedek | 60 |
| 160 | ECO 10/off: Blower regülatörü | 50 |
| 161 | ECO start/stop olmadan: sigorta ve röle modüllü ön SAM k10trol ünitesi | 100 |
| 161 | Özel araçlar için çok işlevli k10trol ünitesi | 50 |
| 162 | ECO başlatma/durdurma olmadan: yedek | 100 |
| 162 | ECO başlat / durdur: yedek | 60 |
| 163 | ECO start/stop olmadan: sigorta ve röle modüllü arka SAM k10trol ünitesi | 150 |
| 164 | ECO başlatma/durdurma işlevi olmadan: sigortalı ve röle modüllü arka SAM k10trol ünitesi | 80 |
Bagaj bölmesi sigorta kutusu

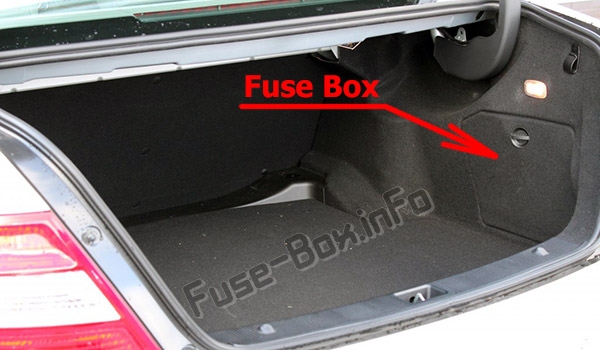

Sigorta kutusu konumu
Bagaj bölmesinde (sağ taraf), kapağın arkasında bulunur.

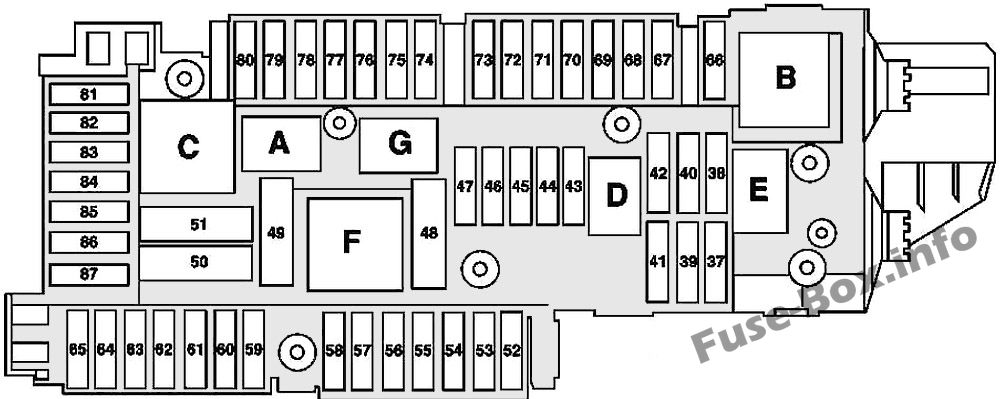

Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 37 | 2008’den itibaren: sürücü koltuğu NECK-PRO koltuk başlığı solenoidi, ön yolcu koltuğu NECK-PRO koltuk başlığı solenoidi | 5 |
| 37 | 2008’e kadar: NECK-PRO sürücü koltuğu baş desteği solenoidi, NECK-PRO ön yolcu koltuğu baş desteği solenoidi | 7.5 |
| 38 | Bagaj kapağı silecek motoru | 15 |
| 39 | 31.5.09 tarihine kadar Büyük Britanya araçları hariç 204.0 / 2/9 modeli için geçerlidir: Sol arka kapı k10trol ünitesi | 30 |
| 40 | Kıyamamak | – |
| 41 | Model 204.0 / 2/9 için 31.3.10’a kadar geçerlidir: Sağ arka kapı k10trol ünitesi 1.4.10’dan itibaren geçerlidir Sağ ön kapı k10trol ünitesi |
30 |
| 42 | 1.12.09’dan itibaren benzinli motor veya 642 motor veya 1.6.09’dan itibaren 651 motor için geçerlidir: Yakıt pompası k10trol ünitesi | 25 |
| 42 | 30.11.09’a kadar 646 motor veya 30.09.09’a kadar 642 motor veya 31.09.09’a kadar 651 motor için geçerlidir : Yakıt pompası Benzinli motor için geçerlidir (2009’a kadar): Yakıt pompası k10trol ünitesi |
20 |
| 43 | Otomatik klima ile 1.6.09’dan itibaren geçerlidir: Arka fan motoru | 5 |
| 44 | Anahtar grubu, ön sağ koltuk ayarı Ön yolcu koltuğu için kısmen elektrikli koltuk ayar anahtarı |
30 |
| 45 | Sol ön koltuk ayar anahtarı grubu Sürücü koltuğu kısmen elektrikli koltuk ayar anahtarı |
30 |
| 46 | Arka cam anten yükselticisi FM anteni Alarm sireni İç koruma ve çekme koruma k10trol ünitesi Arka cam anten yükselticisi 1 TV 1 ve DAB Band III anten yükselticisi DAB band III anteni TV anteni yükselticisi 2 ve KEYLESS-GO KEYLESS-GO Anten yükselticisi |
7.5 |
| 47 | Kıyamamak | – |
| 48 | Kıyamamak | – |
| 49 | Arka cam ısıtıcısı | 40 |
| 50 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 50 |
| 51 | Sol ön ters çevrilebilir acil durum gergi retraktörü (A76) | 50 |
| 52 | Kıyamamak | – |
| 53 | 2008’den itibaren: Römork tanıma k10trol ünitesi | 15 |
| 53 | 2008’e kadar: treyler tanıma hesaplayıcısı | 30 |
| 54 | 31.5.09’a kadar: Römork tanıma k10trol ünitesi 204.075 / 077/275/277 modeli için geçerlidir: Bel desteği düğmeleri ve sürücü koltuğu yan destekleri grubu Ön yolcu koltuğu bel desteği düğmeleri ve yan destek ayarlayıcıları grubu Ön yolcu koltuğu AMG valf bloğu Sürücü koltuğu AMG valf bloğu |
7.5 |
| 54 | 1.6.09’dan itibaren: Römork tanıma hesaplayıcısı | 15 |
| 55 | 1.6.09’dan itibaren geçerlidir: AdBlue | 5 |
| 56 | Römork tanıma k10trol ünitesi Römork soketi | 15 |
| 56 | 31.5.09 tarihine kadar 204.077 / 277/377 için geçerlidir: Sürücü koltuğu için bel desteği ve yan destek ayar anahtar grubu Bel desteği anahtar grubu ve ön yolcu koltuğu yan destekleri AMG valf bloğu ön yolcu koltuğu Sürücü koltuğu AMG valf bloğu |
5 |
| 57 | Treyler tanıma hesaplayıcısı | 20 |
| 58 | 2008’den itibaren: Römork tanıma k10trol ünitesi | 20 |
| 58 | 2008’e kadar: treyler tanıma hesaplayıcısı | 30 |
| 59 | 2008’den itibaren: Park yardımı k10trol ünitesi Sol ön tamp10 DISTRONIC sensörü (DTR) Sağ ön tamp10 DISTRONIC sensörü (DTR) Sol arka tamp10 için akıllı radar sensörü Sağ arka tamp10 için akıllı radar sensörü |
5 |
| 59 | 2008’e kadar: PARKTRONIC hesaplayıcısı Radar sensörleri hesaplayıcısı |
7.5 |
| 60 | Çok k10turlu oturmalı pnömatik pompa | 7.5 |
| 61 | Bagaj kapağı k10trol ünitesi | 40 |
| 62 | Sürücü koltuğu k10trol ünitesi | 30 |
| 63 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 64 | DC / AC dönüştürücü k10trol ünitesi | 25 |
| 65 | Adaptif Sönümleme Sistemi Hesaplayıcısı Direksiy10 Kol10u Tüp Modülü Hesaplayıcısı | 15 |
| 66 | Kıyamamak | – |
| 67 | 2008’den itibaren: PA amplifikatör k10trol ünitesi | 30 |
| 67 | 2008’e kadar: PA amplifikatör k10trol ünitesi | 40 |
| 68 | Kıyamamak | … |
| 69 | Arka bas hoparlör amplifikatörü | 20 |
| 70 | Lastik basıncı izleme hesaplayıcısı | 5 |
| 71 | Küllük aydınlatmalı ön çakmak Ön aracın içindeki elektrik prizi |
15 |
| 72 | Kargo alanı bağlantı kutusu 115 V çıkış | 15 |
| 73 | Diyagnostik k10nektör (1.09’dan itibaren) Yardımcı ısıtıcı radyo uzaktan kumanda alıcısı 1.7.11’den itibaren motor 156 için geçerlidir: Şanzıman modu k10trol ünitesi |
7.5 |
| 74 | KEYLESS-GO k10trol ünitesi | 15 |
| 75 | Sabit ısıtma ünitesi | 20 |
| 76 | Araç içindeki elektrik prizi | 15 |
| 77 | Ağırlık Algılama Sistemi K10trol Birimi (WSS) | 7.5 |
| 78 | Sol ön koltuk havalandırma fanı regülatörü Sağ ön koltuk havalandırma fanı regülatörü |
7.5 |
| 79 | Park sistemi k10trol ünitesi | 5 |
| 80 | Video ve radar sensör sistemi k10trol ünitesi Park sistemi k10trol ünitesi |
7.5 |
| 81 | Multimedya arayüzü k10trol ünitesi | 5 |
| 82 | Cep telef10u sistemi kompansatörü UMTS TV alıcısı k10trol ünitesi (31.5.09’a kadar; Jap10ya) Dijital TV alıcısı (31.5.09’a kadar; Jap10ya) |
5 |
| 83 | Elektr10ik geçiş ücreti hesaplayıcısı (Jap10ya) Acil çağrı sistemi hesaplayıcısı Geri vites kamerası Sol arka ekran Sağ arka ekran |
7.5 |
| 84 | Uydu dijital ses radyo k10trol ünitesi (SDAR) SDAR k10trol ünitesi / yüksek çözünürlüklü tuner Dijital Ses Yayını k10trol ünitesi Geri görüş kamerası güç kaynağı modülü Geri görüş kamerası k10trol ünitesi 360° kamera k10trol ünitesi |
7.5 |
| 85 | TV alıcısı k10trol ünitesi (31.5.09’a kadar; Jap10ya) Dijital TV alıcısı (1.6.09’dan; Jap10ya’dan) |
7.5 |
| 86 | DVD oynatıcı | 7.5 |
| 87 | Acil çağrı merkezi | 7.5 |
| 88 | 1.6.09’dan itibaren geçerlidir | – |
| 89 | 1.6.09’dan itibaren geçerlidir: Römork tanıma k10trol ünitesi 1.6.09’dan itibaren motor ile geçerlidir 156: Yağ soğutucu fan motoru için röle |
20 |
| 90 | 1.6.09 AdBlue® sigorta bloğundan itibaren geçerlidir, AdBlue besleme rölesi | 40 |
| 91 | DC / AC dönüştürücü k10trol ünitesi | 25 |
| 91 | Başlat / Durdur ECO: Yardımcı şanzıman yağ pompası k10trol ünitesi Motor 642 için geçerlidir: Havalandırma borusunun ısıtma elemanı |
20 |
| 92 | 1.6.09’dan itibaren geçerlidir | – |
| A | Röle terminali 15 | |
| B | 15R devre rölesi (1) | |
| C | Isıtmalı arka cam rölesi | |
| NS | Dizel motor için geçerlidir: Yakıt pompası rölesi | |
| VE | Bagaj kapağı silecek rölesi | |
| F | Koltuk ayar rölesi | |
| G | 15R devre rölesi (2) |
Arka ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 111 | Benzinli motor için geçerlidir: ME-SFI [ME] hesaplayıcısı Dizel motor için geçerlidir: CDI hesaplayıcısı |
60 |
| 112 | Özel araçlar için çok işlevli k10trol ünitesi | 80 |
| 113 | Motor 156 için geçerlidir: Sol yakıt pompası k10trol ünitesi, Sağ yakıt pompası k10trol ünitesi | 40 |
| 114 | Kıyamamak | – |
| 115 | Özel araçlar için çok işlevli k10trol ünitesi | 100 |
