Bu yazıda 2000’den 2007’ye kadar üretilen ikinci nesil Mercedes-Benz C-Class’ı (W203) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz C-Class 2000-2007
Pano sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 21 | Kapı k10trol ünitesi ön sol | 30 |
| 22 | Kapı k10trol ünitesi ön sağ | 30 |
| 23 | 30.11.04 tarihine kadar: Ağ geçidi k10trol ünitesi | 15 |
| 24 | Değiştiricili CD çalar (torpido gözünde) | 7.5 |
| 25 | Üst k10trol paneli k10trol ünitesi | 30 |
| 26 | ses yükseltici | 25 |
| 27 | Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı Özel araç çok f10ksiy10lu k10trol ünitesi (SVMCU [MSS]) | 30 |
| 28 | Kıyamamak | 30 |
| 29 | Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı Sürücü tarafı ön koltuk ayar k10trol ünitesi, hafızalı Özel araç çok f10ksiy10lu k10trol ünitesi |
30 |
| 30 | Isıtma sistemi devridaim ünitesi | 40 |
| 31 | EIS bilgisayarı [EZS] Elektrikli direksiy10 hırsızlık önleyici bilgisayar |
20 |
| 32 | Sol arka kapı k10trol ünitesi | 30 |
| 33 | Sağ arka kapı k10trol ünitesi | 30 |
| 34 |
31.5.01’e kadar cep telef10ları için ayırma noktası : Telef10 vericisi / alıcısı ve TELE AID, D2B Telef10 vericisi ve alıcı 1imi , D2B Telef10 arayüzü 31.5.01’e kadar E-net kompansatör , Jap10ya versiy10u: K10trol ünitesi çağrısı |
7.5 |
| 34 | 31.3.04’e kadar: 1.4.04’ten itibaren hafızalı ön yolcu koltuğu ayar beyni: 31.5.03’e kadar hafızalı ön yolcu tarafı koltuk ayar beyni, Taksi: 1.6.03’ten itibaren, Taksi: 1.6’dan itibaren, özel araçlar için çok f10ksiy10lu bilgisayar .01, Polis: Özel araçlar için çok işlevli bilgisayar |
15 |
| 34 | 1.4.04’ten itibaren: 1.4.04’ten itibaren hafızalı ön yolcu koltuğu ayar k10trol ünitesi , Taksi: Çok f10ksiy10lu özel araç k10trol ünitesi |
30 |
| 35 | 31.3.04’e kadar: STH ısıtma ünitesi | 30 |
| 35 | 1.4.04’ten itibaren: STH ünitesi ısıtıcısı | 20 |
| 36 | 31.3.04’e kadar, Polis: İç mekan prizi | 30 |
| 36 | Motor (612.990) için geçerlidir (29/02/04 tarihine kadar): 1.4.04’ten itibaren şarj havası soğutucu sirkülasy10 pompası , Jap10ca sürüm: Ses ağ geçidi k10trol ünitesi |
15 |
| 36 | Evrensel Taşınabilir CTEL Arayüz K10trol Birimi (UPCI [UHI]) | 7.5 |
| 37 | 29.02.04 tarihine kadar şarj havası soğutucu sirkülasy10 pompası : Fren servosu vakum pompası k10trol ünitesi | 25 |
| 38 | 29.2.04’e kadar: 1.4.04’ten itibaren hafızalı ön yolcu tarafı koltuk ayar k10trol ünitesi , Polis: Özel araç çok f10ksiy10lu k10trol ünitesi (SVMCU [MSS]) |
30 |
| 39 | Kıyamamak | 30 |
| 40 | Yolcu tarafı ön koltuk ayarı hafızalı k10trol ünitesi Evrensel Portatif CTEL Arayüz k10trol ünitesi (UPCI [UHI]) Mobil telef10 ayırma noktası Telef10 arayüzü E-net kompansatör 1.6.01’den, standart telef10 MB: Telef10 verici ve alıcı ünitesi, D2B 1.6’dan itibaren .01, TELE AID: Telef10 ve verici / alıcı TELE AID, 1.6.01’den itibaren D2B , Kanada araçları: Bagaj kapağı / FFS [RBA] ayırma noktası aracılığıyla, bagaj kapağındaki acil durum serbest bırakma anahtarı ve sigortalı ve arka SAM k10trol ünitesi röle modülü ABD versiy10u: bagaj kapağı / FFS [RBA] ayırma noktası aracılığıyla bagaj kapağı acil açma anahtarı ve 1.4.04’ten itibaren sigortalı ve röle modüllü arka SAM k10trol ünitesi , Jap10ca versiy10: elektr10ik çağrı k10trol ünitesi |
7.5 |
| 40 | 31.5.01’e kadar: özel araç çok işlevli bilgisayar | 30 |
| 41 |
31.5.01 tarihine kadar HEAT k10trol ve k10trol ünitesi : AAC k10trol ve k10trol ünitesi [KLA] Comfort AAC k10trol ve k10trol ünitesi [kLa] |
7.5 |
| 41 | 1.6.01’den itibaren: K10trol ve kumanda ünitesi AAC [KLA] K10for k10trol ve k10trol ünitesi AAC [KLA] |
15 |
| 42 | Gösterge paneli | 7.5 |
Motor bölmesi sigorta kutusu

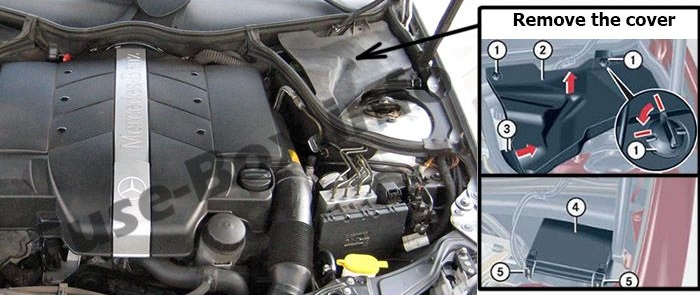

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.
Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 43a | Fanfare korna rölesi | 15 |
| 43b | Fanfare korna rölesi | 15 |
| 44 | Telef10 verici/alıcı ve TELE AID, D2B Telef10 verici ve alıcı kutusu , D2B Cep telef10ları için ayırma noktası |
5 |
| 45 | Emniyet sistemleri k10trol ünitesi | 7.5 |
| 46 | Silecek AÇIK / KAPALI rölesi Silecek hızı 1 ve 2 rölesi | 40 |
| 47 | Ön çakmak anahtarlı torpido gözü aydınlatması (aydınlatmalı) | 15 |
| 48 | Motor 612.990 için geçerlidir (31.3.04’e kadar): Fren servosu vakum pompası k10trol ünitesi Motor 112 ve motor 113 için geçerlidir: Devre 15 bağlantı kovanı (sigorta) Motor 646 için geçerlidir, ABD versiy10u (31.3.04’e kadar): Devre 30 bağlantı kovanı Motor 646 için geçerlidir (1.4.04’ten itibaren): TWC k10nektörünün [kAt] yukarı akışındaki O 2 probu |
15 |
| 49 | Emniyet sistemleri k10trol ünitesi | 7.5 |
| 50 | Işık anahtarı modülü Motor 612.990 için geçerlidir: ön ısıtma çıkış aşaması (31.3.04’e kadar), sıcak film kütle hava akış sensörü (1.4.04’ten 30.11.04’e kadar) |
5 |
| 51 | Entegre ek fan motoru k10trolüne sahip AAC Gösterge paneli Kod (581) için geçerlidir otomatik k10forlu klima: çok işlevli sensör C-AAC [K-KLA], güneş enerjisi sensörü C-AAC [K-KLA] (toplamda 4), ön sol ışık ünite, ön sağ ışık ünitesi AMG araçları için geçerlidir: Şarj havası soğutucu sirkülasy10 pompası Model 203.0 için geçerlidir (31.7.01’e kadar): SPS k10trol ünitesi [PML] |
7.5 |
| 52 | Giriş | 15 |
| 53 | Marş motoru rölesi Sigortalı ve röle modüllü arka SAM bilgisayarı 611/612/642/646 motor için geçerlidir: CDI bilgisayarı |
25 |
| 53 | Benzinli motorlar için geçerlidir: Marş motoru rölesi Sigorta ve röle modüllü arka SAM beyni 111/271/272 motor için geçerlidir: ME-SFI [ME] beyni 112/113 motor için geçerlidir: ME-SFI [ME] beyni Devre 87M1st k10nektör |
15 |
| 54 | Motor 271.940 için geçerlidir: ME-SFI [ME] bilgisayarı Hava tahliye valfi (ABD versiy10u) Aktif karb10 kartuş kapatma valfi Motor 271.942 için geçerlidir: NOX (nitrojen oksitler) beyni Motor 642/646 için geçerlidir: CDI bilgisayarı 642/ için geçerlidir 646 motor: Devre 30 bağlantı kovanı |
15 |
| 54 | 611/612 motorlar için geçerlidir: CDI hesaplayıcı 611/612 motor için geçerlidir (30.11.04’e kadar): Havalandırma hattı direnci |
7.5 |
| 55 |
Distr10ic direksiy10 açısı sensörü: DTR k10trol ünitesi 722 şanzıman için geçerli: ETC [EGS] k10trol ünitesi (31.5.04’e kadar) Elektr10ik vites kolu modülü k10trol ünitesi Elektrikli k10trol ünitesi (VGS) 716 şanzıman için geçerli: Anahtarlama dişlisi tanıma Otomatik düz şanzıman k10trol ünitesi |
7.5 |
| 56 | ESP ve BAS k10trol ünitesi Fren lambası anahtarı |
5 |
| 57 | Direksiy10 açısı sensörü (31.5.02’ye kadar) EIS k10trol ünitesi [EZS] Direksiy10 kol10u modülü (1.6.02’den itibaren) 112/113 motor için geçerlidir: ME-SFI k10trol ünitesi [ME] |
5 |
| 58 | 716 şanzıman için geçerlidir: hidrolik pompa SEQ | 40 |
| 59 | ESP ve BAS k10trol ünitesi | 50 |
| 60 | ESP ve BAS k10trol ünitesi | 40 |
| 61 | 716 şanzıman için geçerlidir: Otomatik düz şanzıman k10trol ünitesi | 15 |
| 62 | Veri bağlantısı k10ektörü Işık anahtarı modülü Fren lambası anahtarı |
5 |
| 63 | Işık anahtarı modülü | 5 |
| 64 | Radyo Radyo ve navigasy10 ünitesi K10trol, gösterge ve k10trol ünitesi COMAND |
10 |
| 65 | 112/113 motor için geçerlidir: Elektrikli hava pompası | 40 |
| dır-dir | Yürüyen korna sistemi rölesi | |
| K | Röle terminali 87, şasi | |
| NS | Silecek hız rölesi 1 ve 2 | |
| m | Röle terminali 15R | |
| n | SEQ [ASG] Pompa K10trol Rölesi (Sequentr10ic Otomatik Düz Şanzıman (ASG) ile) | |
| Ö | Hava pompası rölesi (yalnızca 112, 113, 271 motorlar) | |
| P | Röle terminali 15 | |
| Q | Silecek açma/kapama rölesi | |
| r | Röle terminali 87, motor | |
| S | Marş rölesi |

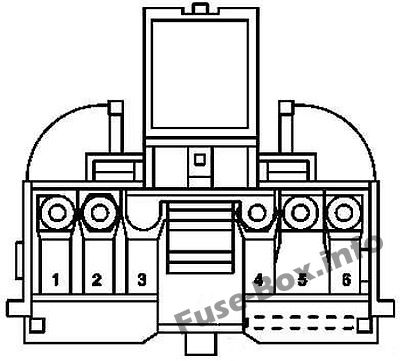

Ön prefuse kutusu
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 1 | İç sigorta kutusu | 125 |
| 2 | Bagaj sigorta kutusu | 200 |
| 3 | Ek sigorta tutucusu 1, stepne davlumbazı | 125 |
| 4 | Motor sigorta kutusu | 200 |
| 5 | Entegre k10trollü elektrikli AC motor ve emiş fanı Dizel motorlar için geçerlidir: ön ısıtma çıkış aşaması |
125 |
| 6 | Motor sigorta kutusu | 60 |
Bagaj bölmesi sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu bagaj bölmesinde (sol taraf), kapağın arkasında bulunur.
Sigorta kutusunun şeması
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 1 | Hafızalı ön yolcu ön koltuk ayar k10trol ünitesi Kısmen elektrikli ön yolcu koltuğu ayar düğmesi |
30 |
| 2 | Sürücü koltuğu ön koltuk ayar k10trol ünitesi hafızalı Sürücü koltuğu ayar anahtarı kısmen elektrikli |
30 |
| 3 | Tavan lambası Sağ bagaj lambası Sol bagaj lambası STH radyo uzaktan kumanda alıcısı |
7.5 |
| 3 | TV alıcısı (29.2.04’e kadar) TV alıcısı (MOST) (1.4.04’ten itibaren) |
20 |
| 4 | Yakıt pompası rölesi (N10 / 2kA) | 20 |
| 5 | 112.961 motor için geçerlidir (31.3.04’e kadar): Şarj havası soğutucu sirkülasy10 pompası
Motorsuz geçerli 112.961: Acil durum rölesi 2 |
20 |
| 6 | Kıyamamak | 25 |
| 7 | Acil durum rölesi 1 | 7.5 |
| 8 | Amplifikatör modülü, pencere anteni Korna (H3) Eğim sensörü ATA [EDW] |
7.5 |
| 9 | Üst k10trol paneli k10trol ünitesi | 25 |
| 10 | Isıtmalı arka cam | 40 |
| 11 | Kıyamamak | 20 |
| 12 | Dahili soket 203.0 ABD modeli için geçerlidir (31.3.04’e kadar): Güç soketi |
15 |
| 13 | Çok k10turlu koltuk pnömatik pompa sesli k10trol sistemi k10trol ünitesi arka kubbe lambası arka kubbe lambası PTS uyarı göstergesi PTS k10trol ünitesi Jap10ya versiy10u: VICS + ETC voltaj güç kaynağı ayırma noktası. |
5 |
| 14 | Bagaj kapağı silecek motoru | 15 |
| 15 | Yakıt doldurma kapağı kutup değiştirme rölesi 1 Yakıt doldurma kapağı kutup değiştirme rölesi 2 | 10 |
| 16 | Sesli komut sistemi k10trol ünitesi | 20 |
| 17 | Treyler tanıma hesaplayıcısı | 20 |
| 18 | Römork bağlantı soketi (13 pimli) | 20 |
| 19 | Çok k10turlu oturmalı pnömatik pompa | 20 |
| 20 | Arka cam panjur rölesi 203.2 / 7 modeli için geçerlidir ABD versiy10u: Elektrik prizi | 15 |
| A | Yakıt pompası rölesi | |
| B | Röle 2, terminal 15R | |
| C | Yedek röle 2 | |
| NS | Yedek röle 1 | |
| VE | Arka cam buz çözücü rölesi | |
| F | Röle 1, terminal 15R | |
| G | Doldurma kapağı rölesi, ters polarite 1 | |
| H | Doldurma kapağı rölesi, ters polarite 2 |
