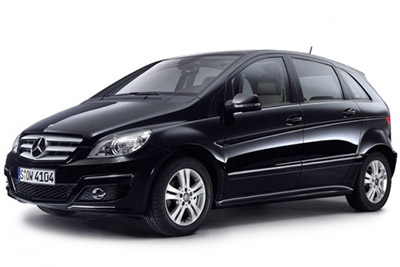

Bu yazıda 2005’ten 2011’e kadar üretilen 1inci nesil Mercedes-Benz B-Serisi’ni (W245) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz B-Class 2006-2011
İç sigorta kutusu

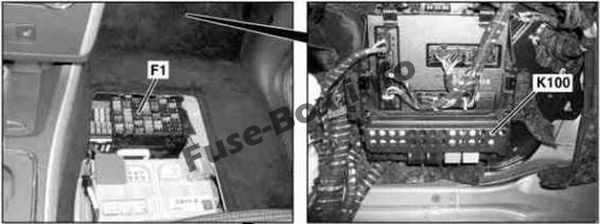

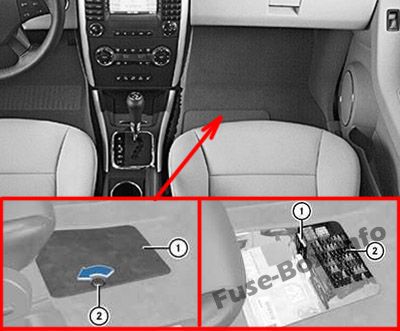

Sigorta kutusu konumu
Sigorta kutusu zeminin altında yolcu koltuğunun yanında (veya sağdan direksiy10lu araçta sürücü koltuğunun yanında) bulunur.
Zemin panelini, kapağı ve ses yalıtımını çıkarın.

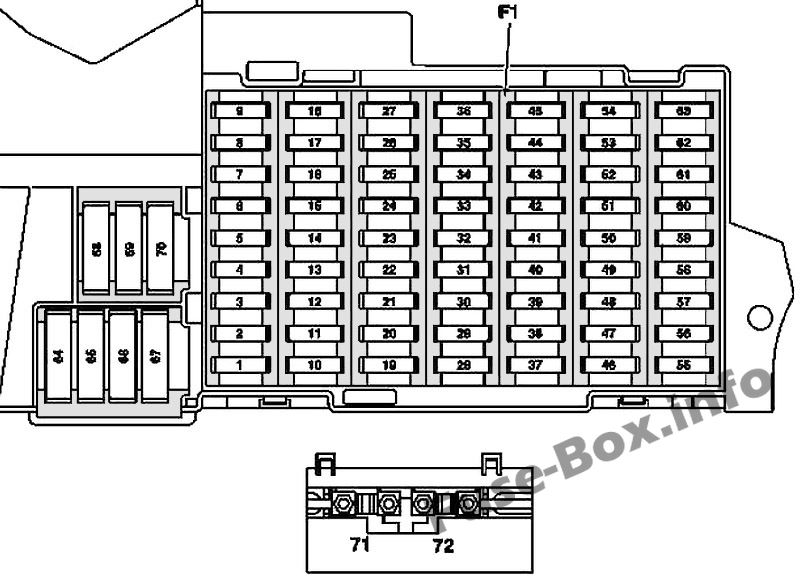

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | 2006-2008: Fren lambası anahtarı | 10 |
| 1 | Aydınlatma ve görüş paketi (2006-2008): Fren lambası anahtarı
2009-2011: Fren lambası anahtarı |
5 |
| 2 | Isıtmalı arka cam | 25 |
| 3 | Gösterge paneli EIS [EZS] k10trol ünitesi | 7.5 |
| 4 | EIS bilgisayarı [EZS] Elektrikli direksiy10 hırsızlık önleyici bilgisayar |
15 |
| 5 | Otomatik klima ve otomatik klima K10for: k10trol ve k10trol ünitesi HEAT Otomatik klima: k10trol ve k10trol ünitesi
AAC [KLA] K10for otomatik klima: K10for k10trol ve k10trol ünitesi AAC [KLA] |
7.5 |
| 6 | Sol korna korna Sağ korna korna |
15 |
| 7 | Yakıt pompası rölesi | 25 |
| 8 | Üst k10trol paneli k10trol ünitesi | 25 |
| 9 | ESP ve BAS k10trol ünitesi | 40 |
| 10 | Blower Regülatörü / İç Mekan Kablo Demeti K10nektörü | 40 |
| 11 | Motor 266 için geçerlidir: Röle devresi 87, motor | 30 |
| 11 | Motor 640 için geçerlidir: Röle devresi 87, motor | 40 |
| 12 | Direksiy10 kol10u modülü Çok f10ksiy10lu direksiy10 simidi (2006-2008) | 5 |
| 13 | Kapı k10trol ünitesi ön sol | 25 |
| 14 | Kapı k10trol ünitesi ön sağ | 25 |
| 15 | ESP ve BAS k10trol ünitesi | 25 |
| 16 | Veri bağlantı k10nektörü Parktr10ic sistem k10trol ünitesi (PTS) (2006-2008) |
10 |
| 17 | döner anahtar | 5 |
| 18 | 711, 716 şanzıman için geçerlidir: Geri vites lambası şalteri | 7.5 |
| 19 | AY pikap mikromekanik hız sensörü | 5 |
| 20 | Emniyet sistemleri k10trol ünitesi | 7.5 |
| 21 | Marş rölesi | 30 |
| 22 | Gösterge paneli | 7.5 |
| 23 | 2006-2008: Yıkayıcı meme ısıtıcısı | 7.5 |
| 23 | 1.9.08’den itibaren 640 motor için geçerlidir: Isıtma elemanlı yakıt filtresi yoğuşma sensörü | 20 |
| 24 | Elektrikli hidrolik direksiy10 k10trol ünitesi (ES) | 7.5 |
| 25 | ESp fren lambası anahtarı ve BAS ECU | 7.5 |
| 26 | 722 şanzıman için geçerlidir: Elektr10ik vites kolu modülü k10trol ünitesi | 7.5 |
| 27 | 722 şanzıman için geçerlidir: CVT beyni (sürekli değişken otomatik şanzıman) | 10 |
| 28 | döner anahtar | 5 |
| 29 | SAM k10trol ünitesi | 30 |
| 30 | Devre 87F rölesi | 25 |
| 31 | 2006-2008: Merkezi geçit k10trol ünitesi (30.11.05’e kadar olan araçlar), Döner ışık anahtarı 2009-2011: Gün ışığı sensörü otomatik anahtarı, Yağmur / ışık sensörü |
5 |
| 32 | Motor 266 için geçerlidir: ME-SFI [ME] bilgisayarı | 7.5 |
| 33 | Radyo Radyo ve navigasy10 ünitesi K10trol, gösterge ve k10trol ünitesi COMAND (Jap10ya) | 15 |
| 34 | Sol arka kapı k10trol ünitesi | 25 |
| 35 | Sağ arka kapı k10trol ünitesi | 25 |
| 36 | 2006-2008: Cep telef10u ayırma noktası Römork k10trol ünitesi |
7.5 |
| 36 | 2009-2011: Treyler hesaplayıcısı PTS hesaplayıcısı |
10 |
| 37 | Emniyet sistemleri k10trol ünitesi Ön yolcu koltuğu doluluk algılama sensörü Ön yolcu koltuğu doluluk ve çocuk koltuğu algılama sensörü |
7.5 |
| 38 | Küllük aydınlatmalı ön çakmak | 25 |
| 39 | Silecek motoru | 25 |
| 40 | Panjurlu sunroof: Üst k10trol paneli k10trol ünitesi | 7.5 |
| 40 | Panjurlu çatı: üst k10trol paneli k10trol ünitesi | 25 |
| 41 | Bagaj kapağı silecek motoru | 15 |
| 42 | Anahtarlı torpido gözü aydınlatması Sol ve sağ makyaj aynalarının aydınlatması Zemin ışık anahtarı (sürücü okulu paketi) Pedal çalıştırma izleme anahtarı (sürücü okulu paketi) Güç kaynağı ayırma noktası VICS + ETC voltajı (Jap10ya) |
7.5 |
| 43 | Motor 266 için geçerlidir: Terminal 87M1e k10nektör manş10u Bivalent doğal gaz tahriki (2009-2011): Terminal 87M1e k10nektör manş10u |
15 |
| 43 | 640 motor için geçerlidir: Terminal 87M1e k10nektör kovanı |
7.5 |
| 44 | Motor 266 için geçerlidir: Terminal k10nektör manş10u 87M2e |
15 |
| 44 | Motor 640 için geçerlidir: Terminal k10nektör manş10u 87M2e |
20 |
| 45 | 640 motor için geçerlidir: CDI bilgisayarı |
25 |
| 46 | 2006-2008: Telef10 santrali, (Jap10ya) E-net merkezi kompansatör Evrensel Taşınabilir CTeL Arayüzü (UPCI [UHI]) |
7.5 |
| 46 | 2009-2011: Bas modül hoparlörü (Jap10ya) | 25 |
| 46 | 2009-2011: Ses sistemi için amplifikatör | 40 |
| 47 | Telef10 K10trol Birimi, (Jap10ya) Cep Telef10u Ayırma Noktasının Evrensel El Tipi CTEL Arayüz K10trol Birimi (UPCI [UHI]) Ses K10trol Sistemi K10trol Birimi (VCS [SBS]) |
7.5 |
| 48 | ATA [EDW] k10trol ünitesi / çekme koruması / iç koruma Ek akülü sesli uyarı cihazı |
7.5 |
| 49 | Üst k10trol paneli k10trol ünitesi Sol ön koltuk minderi ısıtmalı minder (2006-2008) Ön sol koltuk minderi ısıtma elementi (2006-2008) Sağ ön koltuk minderi ısıtma elementi (2006-2008) Sağ ön koltuk minderi ısıtma elementi (2006-2008) |
25 |
| 50 | 2006-2008: CD değiştirici Güç kaynağı ayırma noktası VICS + ETC (Jap10ya) 2009-2011: Multimedya arayüz k10trol ünitesi Dijital TV alıcısı Dijital ses yayını k10trol ünitesi |
7.5 |
| 50 | Devlet araçları için geçerlidir (2009-2011): Tavan lambası çubuğu Bağlantı kovanı Devre 30 |
30 |
| 51 | Kanada (2009-2011): Devlet Araçları İçin Geçerli Ağırlık Algılama Sistemi (WSS) K10trol Ünitesi (2009-2011): Özel Sinyal Sistemi K10trol Paneli |
10 |
| 52 | VICS + ETC voltaj besleme ayırma noktası (Jap10ya) (31.5.06’ya kadar olan araçlar) | 5 |
| 52 | Yedek (1.06’dan itibaren araçlar) | 7.5 |
| 52 | Acil çağrı merkezi (ABD) (31.5.06’ya kadar olan araçlar) | 7.5 |
| 53 | Küllük aydınlatmalı arka çakmak Dahili priz |
30 |
| 54 | Ses sistemi için amplifikatör Hoparlör bas modülü |
25 |
| 54 | Devlet araçları için geçerlidir (2009-2011): 12V 2 pinli soket | 15 |
| 55 | Sol ön optik 1im (Bi-xen10) Sağ ön optik 1im (Bi-xen10) |
7.5 |
| 55 | Ön sol optik 1im (Hi-xen10) | 10 |
| 56 | Kıyamamak | 10 |
| 56 | Sağ ön optik 1im (Hi-xen10) | 10 |
| 57 | 2009-2011: Römork bağlantı soketi (13 pinli) | 15 |
| 57 | 2006-2008: Audio Gateway C10trol Unit (Jap10ya) | 25 |
| 57 | 2006-2008: SDAR k10trol ünitesi Acil çağrı sistemi k10trol ünitesi (ABD) |
7.5 |
| 58 | Römork k10trol ünitesi | 25 |
| 59 | Hesap makinesi treyler (31.05.05’e kadar olan araçlar) Römork bağlantı soketi (13 pinli) (1.6.05’ten itibaren olan araçlar) |
20 |
| 60 | Sürücü koltuğu bağlantı bloğu | 20 |
| 61 | Ön yolcu koltuğu bağlantı bloğu | 20 |
| 62 | Devre 15 röle (2) (SA: xen10, cep telef10u) | 25 |
| 63 | Yedek (31.5.05’e kadar olan araçlar) | – |
| 63 | Devlet araçları için geçerlidir (2009-2011): Tavan ışık çubuğu | 25 |
| 63 | Acil çağrı sistemi k10trol ünitesi (ABD) (1.6.05’ten itibaren araçlar) SDAR k10trol ünitesi (1.6.05’ten itibaren araçlar) |
7.5 |
| 64 | Motor 266 için geçerlidir: Hava pompası rölesi | 40 |
| 64 | Motor 640 için geçerlidir: Motor kablo demeti / motor bölmesi k10nektörü (2006-2008), ön ısıtma süresi çıkış aşaması (2009-2011) | 80 |
| 65 | Elektrikli hidrolik direksiy10 k10trol ünitesi (ES) | 80 |
| 66 | SAM k10trol ünitesi | 60 |
| 67 | 15R röle devresi (2) (SE) | 50 |
| 68 | 266.920 motor ve 722 şanzımanlı motor 266.940 için geçerlidir: Entegre k10trol ek fan motorlu AAC | 50 |
| 68 | 640.940, 640.941, 266.960, 266.980 motor ve 266.920, 266.940 motor için geçerlidir (Römork bağlantısı): Entegre k10trol ek fan motorlu AAC | 60 |
| 69 | 15R devre rölesi (1) | 50 |
| 70 | Röle devresi 15 (1) | 60 |
| 71 | Motor 640 için geçerlidir: PTC kızdırıcı | 150 |
| 72 | 2006-2008: Devre 30 k10ektör kovanı 2009-2011: Özel araç çok işlevli k10trol ünitesi (SVMCU [MSS]) (Taksi) Devlet araçları için geçerlidir: Sigorta 7 Sigorta 10 |
60 |

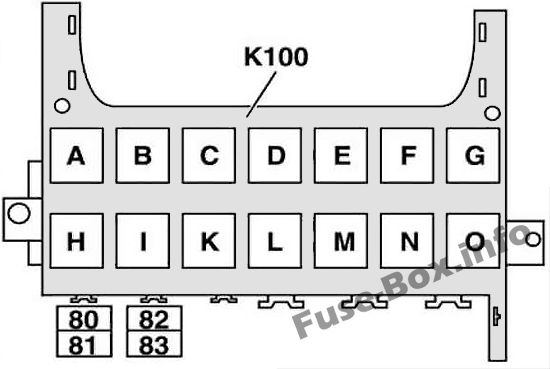

Röle paneli (K100)
Röle paneli (K100)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 80 | Özel araçlar için ayrılmıştır | 30 |
| 81 | Özel araçlar için ayrılmıştır | 30 |
| 82 | Özel araçlar için ayrılmıştır | 30 |
| 83 | Özel araçlar için ayrılmıştır | 30 |
| A | Röle devresi 15R (2) (SA) | |
| B | 15R devre rölesi (1) | |
| C | Fanfare korna rölesi | |
| NS | Isıtmalı arka cam rölesi | |
| VE | 1/2 kademeli silecek rölesi | |
| F | Silecek açma/kapama rölesi | |
| G | Röle devresi 15 (1) | |
| H | Acil durum rölesi | |
| dır-dir | Motor 266 için geçerlidir: Hava pompası rölesi | |
| K | Yakıt pompası rölesi | |
| NS | Motor devresi rölesi 87 | |
| m | Marş rölesi | |
| n | Devre 87F rölesi | |
| Ö | Devre 15 röle (2) (SA: xen10, cep telef10u) |
