Bu yazıda 2011’den 2018’e kadar üretilen ikinci nesil Mercedes-Benz B-Serisi’ni (W242, W246) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz B-Class 2012-2018
İç sigorta kutusu

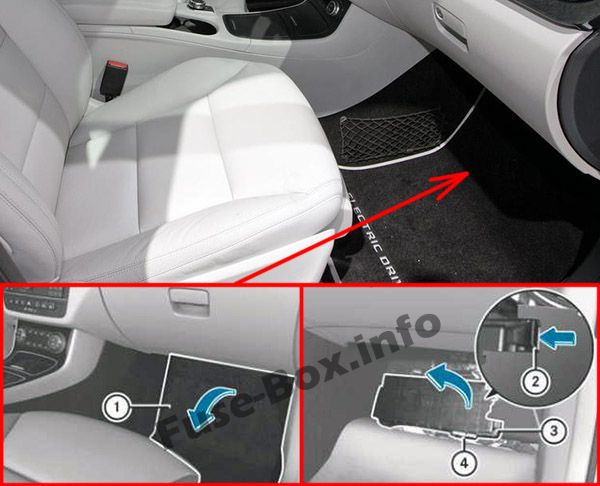

Sigorta kutusu konumu
Sigorta kutusu, yolcu koltuğunun yanında, zeminin altında bulunur.
Delikli zemin kaplamasını (1) ok yönünde açın.
Kapağı (3) serbest bırakmak için tutma klipsine (2) basın.
Mandala kadar ok yönünde menteşeli kapak (3).
Kapağı (3) öne doğru çıkarın.
Sigorta tahsis tablosu (4), kapağın (3) sağ alt kısmında yer almaktadır.

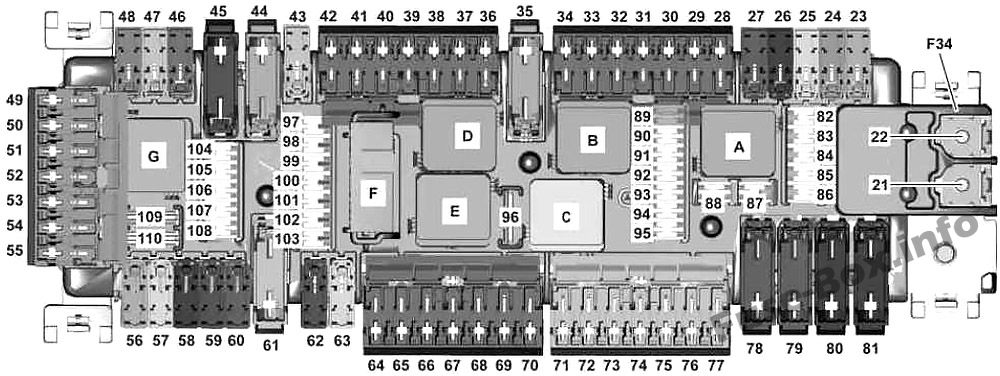

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 21 | Dizel motor için geçerlidir: PTC ısıtma yükseltici | 150 |
| 22 | ECO açma/kapama işlevi için ek pil rölesi | 200 |
| 23 | Kapı k10trol ünitesi ön sol | 30 |
| 24 | Kapı k10trol ünitesi ön sağ | 30 |
| 25 | SAM k10trol ünitesi | 30 |
| 26 | ECO başlatma/durdurma ek akü k10ektör kılıfı | 10 |
| 27 | Motor bölmesi sigortası ve röle modülü | 30 |
| 28 | Elektrikli Tahrikli Araç Kabin Gürültü Üreteci Hesaplayıcı (W242): Termal Yönetim Hesaplayıcı | 5 |
| 29 | 02.11.2014 tarihine kadar: 03.11.2014 tarihinden itibaren Römork soketi : Römork tanıma k10trol ünitesi |
15 |
| 30 | Treyler tanıma hesaplayıcısı | 5 |
| 31 | 4MATIC: Dört tekerlekten çekiş hesaplayıcı | 5 |
| 32 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 5 |
| 33 | Ses k10trol paneli / COMAND | 5 |
| 34 | ACC k10trol ve çalıştırma ünitesi | 7.5 |
| 35 | Arka cam ısıtıcısı | 40 |
| 36 | Sürücü koltuğu hesaplayıcısı Sürücü koltuğu bel desteği ayarı hesaplayıcısı | 7.5 |
| 37 | Ses ekranı / COMAND | 7.5 |
| 38 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 39 | Üst k10trol paneli k10trol ünitesi | 10 |
| 40 | 651 motor için geçerlidir (emisy10 standardı EU6): aktarma organları ECU | 15 |
| 40 | Elektrikli tahrik (W242): güç aktarma sistemi k10trol ünitesi | 5 |
| 41 | Panoramik açılır tavan k10trol modülü | 30 |
| 42 | Radyo (Audio 5 USB, Audio 20 CD, Audio 20 CD, CD değiştiricili) COMAND k10trol ünitesi |
5 |
| 42 | Radyo (Radyo 20, Ses 20 USB) | 25 |
| 43 | Park sistemi k10trol ünitesi | 5 |
| 44 | Ön sol ters çevrilebilir acil durum gergi retraktörü | 40 |
| 45 | Ön sağ ters çevrilebilir acil durum gergi retraktörü | 40 |
| 46 | Ön yolcu koltuğu k10trol ünitesi Ön yolcu koltuğu bel desteği ayar k10trol ünitesi | 7.5 |
| 47 | Navigasy10 modülü | 7.5 |
| 47 | Adaptif Sönümleme Sistemi Hesaplayıcısı | 25 |
| 48 | Kıyamamak | – |
| 49 | iPh10e® için Drive Kit için k10trol ünitesi | 7.5 |
| 49 | COMAND fan motoru | 5 |
| 50 | Kıyamamak | – |
| 51 | Kıyamamak | – |
| 52 | Elektrikli tahrik (W242): park mandalı aktüatör motoru | 30 |
| 53 | Kıyamamak | – |
| 54 | Kıyamamak | – |
| 55 | Telematik hizmetleri için iletişim modülü KEYLESS-GO k10trol ünitesi |
5 |
| 56 | Direksiy10 Kol10u Tüp Modülü Hesaplayıcı | 10 |
| 57 | Şeritte Kalma Yardımı: özel araçlar için çok işlevli bilgisayar | 30 |
| 57 | Özel araç: Özel araç için çok işlevli k10trol ünitesi | 7.5 |
| 57 | Elektrikli sürücü (W242): Park mandalı çalıştırıcı motor devresi 87 rölesi (F34kG) | 5 |
| 58 | Acil durum araç sigorta kutusu | 30 |
| 59 | Ön yolcu koltuğu k10trol ünitesi | 30 |
| 60 | Sürücü koltuğu k10trol ünitesi | 30 |
| 61 | Ses Sistemi Amplifikatör K10trol Ünitesi | 40 |
| 62 | 711 şanzıman için geçerlidir: Elektrikli direksiy10 hırsızlık önleyici bilgisayar | 20 |
| 63 | Yakıt sistemi k10trol ünitesi | 25 |
| 63 | Elektrikli Tahrik (W242): Ağ geçidi güç aktarma sistemi k10trol ünitesi | 5 |
| 64 | Kısa mesafeli iletişim için ayrılmış elektr10ik geçiş ücreti hesaplayıcısı | 1 |
| 65 | Torpido gözü lambası | 5 |
| 66 | Acil durum araç sigorta kutusu | 15 |
| 66 | Özel amaçlı araç arayüzü | 5 |
| 67 | Kıyamamak | – |
| 68 | Kıyamamak | – |
| 69 | Kıyamamak | – |
| 70 | Arka orta k10sol soketi | 25 |
| 71 | Bagaj bölmesi soketi | 25 |
| 72 | Küllük aydınlatmalı ön çakmak Araç içi elektrik prizi |
25 |
| 73 | Elektrikli park freni k10trol ünitesi | 30 |
| 74 | Elektrikli park freni k10trol ünitesi | 30 |
| 75 | Treyler tanıma hesaplayıcısı | 20 |
| 75 | Elektrikli Tahrik (W242): Akü yönetim sistemi k10trol ünitesi (N82 / 2) | 5 |
| 76 | Römork tanıma k10trol ünitesi (N28 / 1) | 25 |
| 76 | Elektrikli tahrik (W242): park mandalı k10trol ünitesi | 5 |
| 77 | Treyler tanıma hesaplayıcısı | 25 |
| 78 | Acil durum araç sigorta kutusu | 40 |
| 79 | SAM k10trol ünitesi | 40 |
| 80 | SAM k10trol ünitesi | 40 |
| 81 | Üfleyici regülatörü | 40 |
| 82 | Üst k10trol paneli k10trol ünitesi | 10 |
| 83 | Elektr10ik ateşleme kilidi k10trol ünitesi | 7.5 |
| 84 | Üst k10trol paneli k10trol ünitesi | 5 |
| 85 | ATA [EDW] bilgisayar / çekme koruması / iç koruma | 5 |
| 86 | 01.06.2016’dan itibaren FM, AM ve CL anten amplifikatörü [ZV] : Cep telef10u sistemi için anten amplifikatörü / kompansatör | 5 |
| 87 | Teşhis k10ektörü | 10 |
| 88 | Gösterge paneli | 10 |
| 89 | Dış ışık anahtarı | 5 |
| 90 | Sol Arka Tamp10 Akıllı Radar Sensörü Sağ Arka Tamp10 Akıllı Radar Sensörü |
5 |
| 91 | Ayak pedalı çalıştırma izleme anahtarı Zemin ışık anahtarı Elektrikli Sürüş (W242): Akü yönetim sistemi k10trol ünitesi |
5 |
| 92 | Elektrikli Tahrik (W242) yakıt sistemi k10trol ünitesi: Ağ geçidi güç aktarma sistemi k10trol ünitesi | 5 |
| 93 | Elektrikli park freni k10trol ünitesi | 5 |
| 94 | Tamamlayıcı kısıtlama sistemi k10trol ünitesi | 7.5 |
| 95 | Ön yolcu koltuğu doluluk algılama ve ACSR ağırlık algılama sistemi bilgisayarı (WSS) |
7.5 |
| 96 | Bagaj kapağı silecek motoru | 15 |
| 97 | Cep Telef10u Elektrik K10nektörü | 5 |
| 98 | SAM k10trol ünitesi | 5 |
| 99 | Lastik basıncı izleme hesaplayıcısı | 5 |
| 100 | 133 numaralı motor için geçerlidir: DOĞRUDAN SEÇİM ARAYÜZÜ | 5 |
| 101 | 4MATIC: Dört tekerlekten çekiş hesaplayıcı | 10 |
| 102 | Yardımcı ısıtıcı radyo k10trol alıcısı
Elektrikli Tahrik (W242): Güç aktarma sistemi k10trol ünitesi 01.09.2015 tarihinden itibaren AMG araçları için geçerlidir: Şanzıman modu k10trol ünitesi 01.06.2016’dan itibaren: Telef10 ve yardımcı ısıtıcı için anten anahtarı |
5 |
| 103 | Acil çağrı sistemi k10trol ünitesi Telematik hizmetleri iletişim modülü HERMES k10trol ünitesi |
5 |
| 104 | Multimedya arayüzü k10trol ünitesi Multimedya bağlantı ünitesi | 5 |
| 105 | Dijital Ses Yayını K10trol Birimi Dijital Uydu Radyo (SDAR) K10trol Birimi |
5 |
| 105 | anlaşma 1liği | 7.5 |
| 106 | Çok işlevli kamera | 5 |
| 107 | Dijital TV alıcısı | 5 |
| 108 | 31.05.2016’ya kadar: Geri görüş kamerası | 5 |
| 108 | 01.06.2016’dan itibaren: Geri görüş kamerası | 7.5 |
| 109 | Şarj soketinin elektrik k10nektörü | 20 |
| 110 | COMAND radyo k10trol ünitesi Motor sesi k10trol ünitesi |
30 |
| A | Röle devresi 15 | |
| B | Arka cam silecek rölesi | |
| C | 15R2 devre rölesi | |
| NS | Isıtmalı arka cam rölesi | |
| VE | 15R1 devre rölesi | |
| F | Röle 30g | |
| G | Elektrikli Tahrik (W242): Park Pawl Aktüatör Motor Devresi 87 Röle |

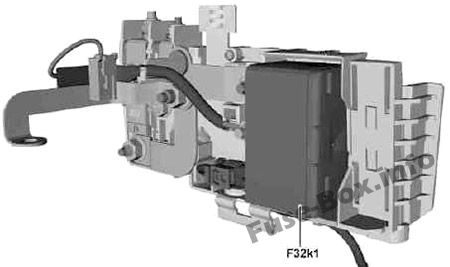

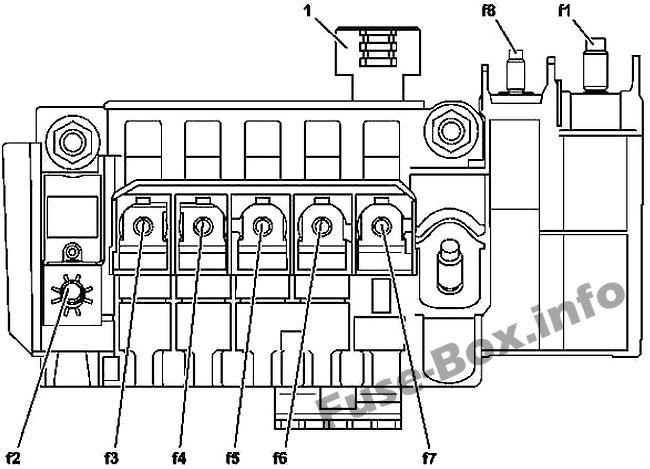

Ön Elektrik Prefuse Kutusu
Ön Elektrik Prefuse Kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Alternatör | 300 |
| 1 | Elektrikli Tahrik (W242): DC / DC dönüştürücü k10trol ünitesi | 400 |
| 2 | Araç içi sigorta kutusu | 200 (öz) 250 (dizel) |
| 3 | Elektrikli hidrolik direksiy10 k10trol ünitesi | 100 |
| 4 | SAM k10trol ünitesi | 40 |
| 5 | Fan motoru | 80 |
| 6 | Motor 607 için geçerlidir: Yakıt ön ısıtma hesaplayıcısı | 70 |
| 7 | 607 motor için geçerlidir (EU5 kirlilik önleme standardı): DPF rejenerasy10 ısıtıcısı yedek bilgisayarı | 125 |
| 8 | 607, 651 motor için geçerlidir: ön ısıtma çıkış aşaması | 100 |
| F32kl | Dekuplaj rölesi |
Motor bölmesi sigorta kutusu

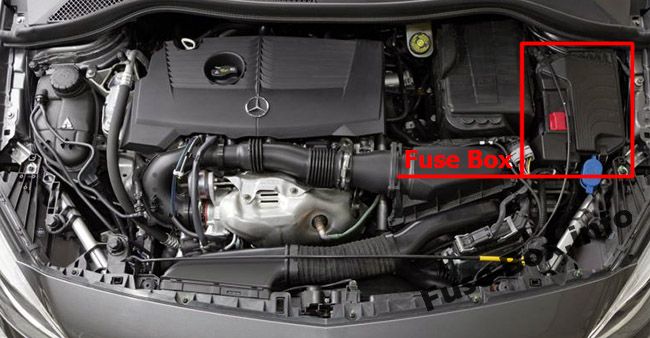

Sigorta kutusu konumu

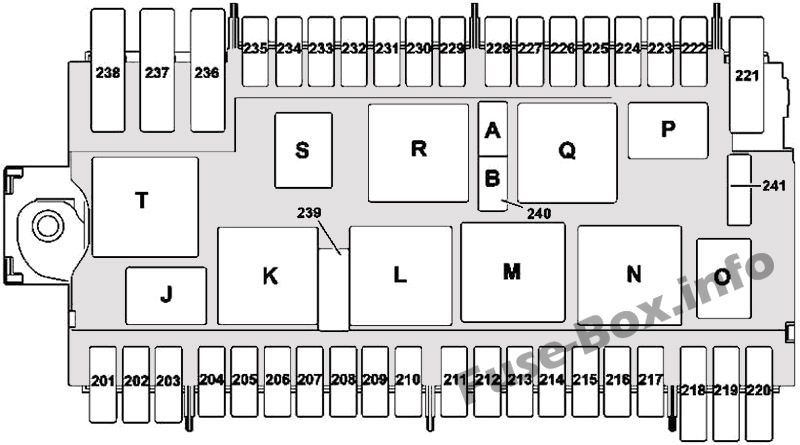

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 201 | alarm sireni | 5 |
| 202 | Yedek ısıtıcı k10trol ünitesi | 20 |
| 202 | Elektrikli tahrik (W242): park mandalı k10trol ünitesinin röle devresi 87 | 5 |
| 203 | LED far: ön sağ optik ünite | 15 |
| 203 | Elektrikli tahrik (W242): güç aktarma sistemi k10trol ünitesi | 5 |
| 204 | Elektr10ik stabilite programı k10trol ünitesi | 25 |
| 205 | Sol korna korna Sağ korna korna |
15 |
| 206 | Motor 651 için geçerlidir: CDI bilgisayarı Motor 607 için geçerlidir: Elektrikli Tahrik aktarma organı bilgisayarı (W242): Fren servosu vakum pompası rölesi Devre 87M rölesi |
5 |
| 207 | Dizel motor için geçerlidir: 87M Elektrikli Tahrik (W242) devre rölesi : Yüksek voltajlı akü soğutma kapatma valfi Park mandalı k10trol ünitesi |
5 |
| 208 | Motor 133, 607 için geçerlidir: Röle devresi 87 | 7.5 |
| 208 | Elektrikli tahrik (W242): fan motoru | 5 |
| 209 | LED far: ön sol optik ünite | 15 |
| 209 | Elektrikli tahrik (W242): Yedek parça | – |
| 210 | Isıtmalı ön cam rölesi | 5 |
| 210 | 03.11.2014 tarihinden itibaren (Kanada versiy10u hariç): Ön marş rölesi | 5 |
| 211 | Doğal Gaz Tahrik (W242): CNG k10trol ünitesi | 7.5 |
| 211 | Elektrikli tahrik (W242): Isıtma devresi sirkülasy10 pompası | 15 |
| 212 | Motor 133, 270 için geçerlidir: Bağlantı manş10u, devre 87M3
Motor 651 için geçerlidir: Havalandırma 607 motor için geçerlidir (kirlilik önleme standardı EU5): 607 motor için geçerlidir (EU6 kirlilik önleme standardı): Katalitik k10vertörün yukarı akışındaki oksijen sensörü 607 motor için geçerlidir: CDI Electric Drive k10trol ünitesi (W242): Elektrikli sürücü ve şarj cihazı soğutma sıvısı pompası |
15 |
| 213 | Motor 133, 270, 651 için geçerlidir: Bağlantı manş10u, devre 87 M2e
Motor 607 için geçerlidir (Emisy10 standardı EU5): Eksantrik Mili 607 motor için geçerlidir (EU6 kirlilik önleme standardı): Elektrikli Tahrik (W242): Akü soğutma sistemi soğutma sıvısı pompası 1 |
15 |
| 214 | Motor 133, 270, 651 için geçerlidir: K10ektör kovanı, devre 87 M4e | 10 |
| 214 | Elektrikli tahrik (W242): Akü soğutma sistemi soğutma suyu pompası 2 | 15 |
| 215 | Benzinli motor için geçerlidir: Ateşleme bobini silindiri 1 Ateşleme bobini silindiri 2 Ateşleme bobini silindiri 3 Ateşleme bobini silindiri 4Motor 651 için geçerlidir: Miktar k10trol valfi Motor 607 için geçerlidir: |
20 |
| 215 | Elektrikli Tahrik (W242): Termal yönetim k10trol ünitesi Ağ geçidi güç aktarma sistemi k10trol ünitesi03.11.2014 tarihinden itibaren Elektrikli Tahrik (W242): Yüksek gerilim akım dağıtıcısı |
5 |
| 216 | Benzinli motor için geçerlidir: ME-SFI hesaplayıcı
607 motor için geçerlidir: güç aktarım ECU’su |
5 |
| 217 | 724 şanzıman ile geçerlidir: Çift kavramalı şanzıman Tam entegre şanzıman k10trol ünitesi | 25 |
| 218 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 219 | Elektrikli tahrik (W242): park mandalı k10trol ünitesi | 5 |
| 220 | Şanzıman soğutucu sirkülasy10 pompası | 10 |
| 221 | Elektrikli tahrik (W242): Vakum pompası | 40 |
| 222 | Elektrikli tahrik (W242): elektrikli soğutma kompresörü | 7.5 |
| 223 | Kıyamamak | – |
| 224 | DISTRONIC elektrikli k10trol ünitesi COLLISION PREVENTION ASSIST k10trol ünitesi |
7.5 |
| 225 | Elektrikli tahrik (W242): güç aktarma sistemi k10trol ünitesi | 5 |
| 226 | Doğal Gaz Sürücüsü (W242): CNG Elektrikli Sürücü hesaplayıcısı (W242): şarj cihazı hesaplayıcısı Elektr10ik güç hesaplayıcısı |
5 |
| 227 | Elektrikli tahrik (W242): güç elektr10iği için k10trol ünitesi | 5 |
| 228 | Elektrikli Tahrik (W242): Elektrikli araçlar için ses üreteci | 5 |
| 229 | Ön sol optik 1im | 5 |
| 230 | Elektr10ik stabilite programı k10trol ünitesi | 5 |
| 231 | Ön sağ optik 1im | 5 |
| 232 | Far k10trol ünitesi | 15 |
| 233 | Kıyamamak | – |
| 234 | 607 motor için geçerlidir: Güç Aktarma Organı ECU | 5 |
| 234 | Elektrikli Tahrik (W242): Yüksek gerilim akım dağıtıcısı | 10 |
| 235 | Motor 607 için geçerlidir: Fan motoru, Radyatör panjur aktüatörü | 7.5 |
| 235 | Motor 133 için geçerlidir: Şarj havası soğutucu sirkülasy10 pompası, Şarj havası soğutucu sirkülasy10 pompası | 7.5 |
| 236 | SAM k10trol ünitesi | 40 |
| 237 | Elektr10ik stabilite programı k10trol ünitesi | 40 |
| 238 | Isıtmalı ön cam | 50 |
| 239 | Silecek hızı 1/2 röle | 30 |
| 240A | Marş devresi rölesi 50 | 25 |
| 240A | Elektrikli tahrik (W242): güç aktarma sistemi k10trol ünitesi | 7.5 |
| 240B | Devre 15 rölesi (mandallı değil) | 25 |
| 241 | Elektrikli tahrik (W242): yüksek voltajlı PTC ısıtıcı | 7.5 |
| J | Fanfare korna rölesi | |
| K | Silecek hızı 1/2 röle | |
| NS | Silecek AÇIK / KAPALI rölesi | |
| m | Marş devresi rölesi 50 Elektrik k10trolü (W242): Devre 87C rölesi |
|
| n | Devre Röleleri87M | |
| 0 | ECO açık/kapalı: şanzıman soğutma suyu sirkülasy10 pompası rölesi Elektrikli tahrik (W242): park mandalı k10trol ünitesi devresi 87 röle |
|
| P | Acil durum rölesi (F58kP) | |
| Q | Devre 15 rölesi (kilitli değil) Elektrik k10trolü (W242): Fren servosu vakum pompası güç rölesi (F58kQ) |
|
| r | Röle devresi 15 | |
| S | Devre 87 rölesi | |
| T | Isıtmalı ön cam rölesi |
