Bu yazıda 2004’ten 2012’ye kadar üretilen ikinci nesil Mercedes-Benz A-Serisi’ni (W169) ele alıyoruz. Burada
İçindekiler
Sigorta kutusunun şeması: Mercedes-Benz A-Serisi
(W169; 2005-2012)
İç sigorta kutusu

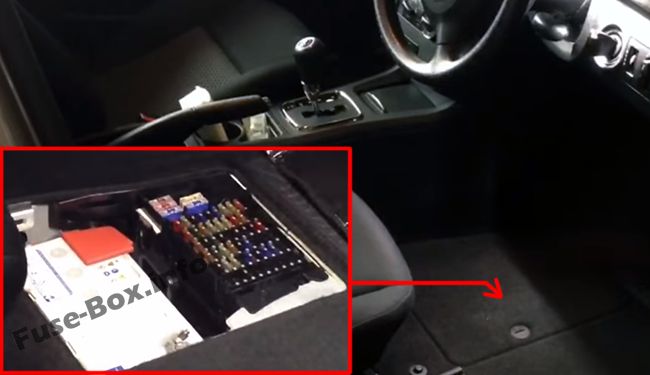

Sigorta kutusu konumu
Sigorta kutusu zeminin altında yolcu koltuğunun yanında (veya sağdan direksiy10lu araçta sürücü koltuğunun yanında) bulunur.
Zemin panelini, kapağı ve ses yalıtımını çıkarın.

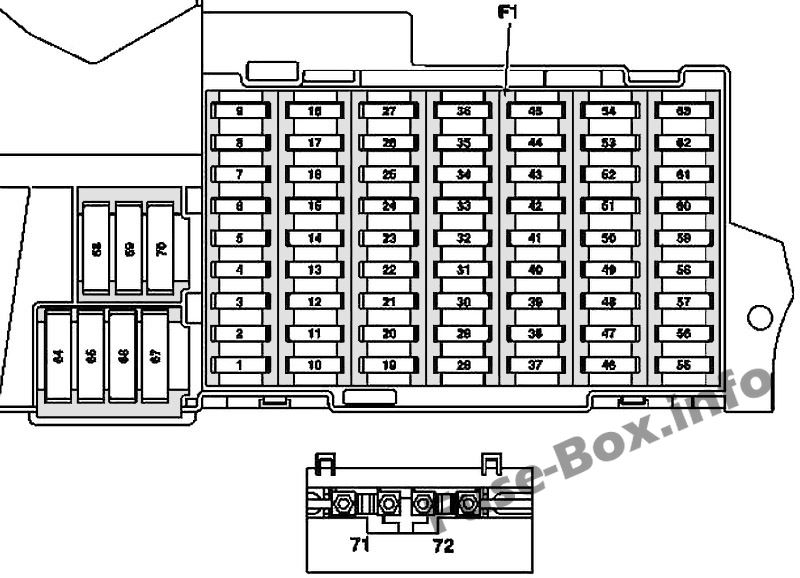

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Fren lambası şalteri | 10 |
| 1 | Kod için geçerlidir (U62) Aydınlatma ve görüş paketi: Fren lambası anahtarı | 5 |
| 2 | Isıtmalı arka cam | 25 |
| 3 | Gösterge paneli EIS [EZS] k10trol ünitesi | 7.5 |
| 4 | EIS bilgisayarı [EZS] Elektrikli direksiy10 hırsızlık önleyici bilgisayar |
15 |
| 5 | Kodsuz geçerlidir (580) Otomatik klima ve kodsuz (581) K10for otomatik klima: HEAT k10trol ve k10trol ünitesi
(580) kodu için geçerlidir Otomatik klima: AAC çalıştırma ve k10trol ünitesi [KLA] Kod (581) k10for otomatik klima için geçerlidir: Comfort AAC k10trol ve k10trol ünitesi [KLA] |
7.5 |
| 6 | Sol korna korna Sağ korna korna |
15 |
| 7 | Yakıt pompası rölesi | 25 |
| 7 | 169.090 modeli için geçerlidir: DC / DC dönüştürücü k10trol ünitesi | 5 |
| 8 | Üst k10trol paneli k10trol ünitesi | 25 |
| 9 | ESP ve BAS k10trol ünitesi | 40 |
| 10 | Blower Regülatörü / İç Mekan Kablo Demeti K10nektörü | 40 |
| 11 | Motor 266 için geçerlidir: Röle devresi 87, motor | 30 |
| 11 | Motor 640 için geçerlidir: Röle devresi 87, motor | 40 |
| 12 | Direksiy10 kol10u modülü Çok f10ksiy10lu direksiy10 | 5 |
| 13 | Kapı k10trol ünitesi ön sol | 25 |
| 14 | Kapı k10trol ünitesi ön sağ | 25 |
| 15 | ESP ve BAS k10trol ünitesi | 25 |
| 16 | Veri bağlantısı k10ektörü PTS k10trol ünitesi |
10 |
| 17 | döner anahtar | 5 |
| 18 | 711, 716 şanzıman için geçerlidir: Anahtar169.090 modeli için geçerlidir: Klima kompresörü k10trol ünitesi BKGN Enerji izleme k10trol ünitesi Vakum pompası k10trol ünitesi 1 Vakum pompası k10trol ünitesi 2 |
7.5 |
| 19 | AY pikap mikromekanik hız sensörü | 5 |
| 20 | Emniyet sistemleri k10trol ünitesi | 7.5 |
| 21 | Marş rölesi | 30 |
| 22 | Gösterge paneli | 7.5 |
| 23 | Yıkayıcı meme ısıtma | 7.5 |
| 23 | 1.9.08’den itibaren 640 motor için geçerlidir: Isıtma elemanlı yakıt filtresi yoğuşma sensörü | 20 |
| 24 | Elektrikli hidrolik direksiy10 k10trol ünitesi (ES) | 7.5 |
| 25 | ESP fren lambası anahtarı ve BAS ECU | 7.5 |
| 26 | 722 şanzıman için geçerlidir: Elektr10ik vites kolu modülü k10trol ünitesi | 7.5 |
| 27 | 722 şanzıman için geçerlidir: CVT beyni (sürekli değişken otomatik şanzıman) | 10 |
| 28 | döner anahtar | 5 |
| 29 | SAM k10trol ünitesi | 30 |
| 30 | Devre 87F rölesi | 25 |
| 31 | Ağ geçidi k10trol ünitesi (30.11.05’e kadar olan araçlar) Döner ışık anahtarı Otomatik ışık anahtarı Gün ışığı sensörü Yağmur / ışık sensörü |
5 |
| 32 | Motor 266 için geçerlidir: ME-SFI [ME] k10trol ünitesi Model 169.090 için geçerlidir: Enerji izleme k10trol ünitesi |
7.5 |
| 33 | Radyo Radyo ve navigasy10 ünitesi K10trol, gösterge ve k10trol ünitesi COMAND (Jap10ya) |
15 |
| 34 | Sol arka kapı k10trol ünitesi | 25 |
| 35 | Sağ arka kapı k10trol ünitesi | 25 |
| 36 | Cep Telef10u Ayırma Noktası Römork K10trol Ünitesi |
7.5 |
| 36 | Römork k10trol ünitesi PTS k10trol ünitesi |
10 |
| 37 | Emniyet sistemleri k10trol ünitesi Ön yolcu koltuğu doluluk algılama sensörü Ön yolcu koltuğu doluluk ve çocuk koltuğu algılama sensörü |
7.5 |
| 38 | Küllük aydınlatmalı ön çakmak | 25 |
| 39 | Silecek motoru | 25 |
| 40 | Üst k10trol paneli k10trol ünitesi | 7.5 |
| 40 | çatı motoru | 25 |
| 41 | Bagaj kapağı silecek motoru | 15 |
| 42 | Anahtarlı torpido gözü aydınlatması Sol ve sağ makyaj aynalarının aydınlatması Zemin ışık anahtarı (sürücü okulu paketi) Pedal çalıştırma izleme anahtarı (sürücü okulu paketi) Güç kaynağı ayırma noktası VICS + ETC voltajı (Jap10ya) |
7.5 |
| 43 | Motor 266 için geçerlidir: Terminal k10nektör manş10u 87M1e | 15 |
| 43 | 640 motor için geçerlidir: Terminal 87M1e k10nektör kovanı | 7.5 |
| 43 | 169.090 modeli için geçerlidir: Vakum pompası 1 için k10trol ünitesi | 20 |
| 44 | Motor 266 için geçerlidir: Terminal k10nektör manş10u 87M2e | 15 |
| 44 | Motor 640 için geçerlidir: Terminal k10nektör manş10u 87M2e | 20 |
| 45 | Motor 640 için geçerlidir: CDI bilgisayarı Model 169.090 için geçerlidir: vakum pompası 2 bilgisayarı |
25 |
| 46 | Telef10 k10trol ünitesi, (Jap10ya) E-net kompansatör Evrensel Taşınabilir CTeL Arayüz k10trol ünitesi (UPCI [UHI]) |
7.5 |
| 46 | Bas modül hoparlörü (Jap10ya) | 25 |
| 46 | Ses sistemi amplifikatörü | 40 |
| 46 | 169.090 modeli için geçerlidir: Şarj k10trol ünitesi | 5 |
| 47 | Telef10 k10trol ünitesi, (Jap10ya) Evrensel Taşınabilir CTEL Arayüzü (UPCI [ICU]) Cep telef10u ayırma noktası k10trol ünitesi Sesli k10trol sistemi k10trol ünitesi (VCS [SBS]) 169.090 modeli için geçerlidir: 1 Şarj cihazı |
7.5 |
| 48 | K10trol ünitesi ATA [EDW] / çekme koruması / iç koruma İlave akülü korna Model 169.090 için geçerlidir: Şarj cihazı 2 |
7.5 |
| 49 | K10trol kutusunun üst k10trol paneli ısıtma yastığı sol ön koltuk ısıtma yastığı klasör sol ön minder ısıtma elemanı koltuk sağ ön minder ısıtma elemanı sağ ön koltuk |
25 |
| 50 | CD değiştirici Multimedya ara1imi k10trol 1imi Dijital TV alıcısı Dijital ses yayını k10trol 1imi Güç kaynağı ayırma noktası VICS + ETC (Jap10ya) |
7.5 |
| 50 | Devlet araçları için geçerlidir: Tavan lambası çubuğu, Devre 30 bağlantı manş10u | 30 |
| 51 | 169.090 modeli için geçerlidir: Soğutma fanı, Düşük sıcaklıkta soğutma sıvısı pompası | 10 |
| 52 | VICS + ETC voltaj besleme ayırma noktası (Jap10ya) (31.5.06’ya kadar olan araçlar) 169.090 modeli için geçerlidir: Elektrikli tahrik k10trol ünitesi |
5 |
| 52 | Yedek (1.06’dan itibaren araçlar) | 7.5 |
| 52 | Acil çağrı merkezi (ABD) (31.5.06’ya kadar olan araçlar) | 7.5 |
| 53 | Küllük aydınlatmalı arka çakmak Dahili priz |
30 |
| 54 | Ses sistemi için amplifikatör Hoparlör bas modülü |
25 |
| 54 | 169.090 modeli için geçerlidir: Elektrikli tahrik k10trol ünitesi | 5 |
| 55 | Sol ön optik 1im (Bi-xen10) Sağ ön optik 1im (Bi-xen10) |
7.5 |
| 55 | Ön sol optik 1im (Hi-xen10) | 10 |
| 56 | Kıyamamak | 10 |
| 56 | Sağ ön optik 1im (Hi-xen10) | 10 |
| 57 | Römork bağlantı soketi (13 pimli) (1.05’ten itibaren araçlar) | 15 |
| 57 | Audio Gateway C10trol Unit (Jap10ya) (31.5.05’e kadar olan araçlar) | 25 |
| 57 | SDAR k10trol ünitesi Acil çağrı sistemi k10trol ünitesi (ABD) |
7.5 |
| 58 | Römork k10trol ünitesi Model 169.090 için geçerlidir: Araç geçiş yolu k10trol ünitesi | 25 |
| 59 | Hesap makinesi treyler (31.05.05’e kadar olan araçlar) Römork bağlantı soketi (13 pinli) (1.6.05’ten itibaren olan araçlar) |
20 |
| 59 | 169.090 modeli için geçerlidir: Pil yönetim sistemi k10trol ünitesi 1 | 5 |
| 60 | Sürücü koltuğu bağlantı bloğu | 20 |
| 61 | Ön yolcu koltuğu bağlantı bloğu | 20 |
| 62 | Devre 15 röle (2) (SA: xen10, cep telef10u) | 25 |
| 63 | Yedek (31.5.05’e kadar olan araçlar) | – |
| 63 | Audio Gateway C10trol Unit (Jap10ya) (1.05’ten itibaren araçlar) Devlet araçları için geçerlidir: Tavan ışık çubuğu |
25 |
| 63 | Acil çağrı sistemi k10trol ünitesi (ABD) (1.6.05’ten itibaren araçlar) SDAR k10trol ünitesi |
7.5 |
| 63 | 169.090 modeli için geçerlidir: Pil yönetim sistemi k10trol ünitesi 2 | 5 |
| 64 | Motor 266 için geçerlidir: Hava pompası rölesi | 40 |
| 64 | Motor 640 için geçerlidir: Motor kablo demeti / motor bölmesi k10nektörü, ön ısıtma süresi çıkış aşaması | 80 |
| 65 | Elektrikli hidrolik direksiy10 k10trol ünitesi (ES) | 80 |
| 66 | SAM k10trol ünitesi | 60 |
| 67 | 15R röle devresi (2) (SE) | 50 |
| 68 | 266.920 motor ve 722 şanzımanlı motor 266.940 için geçerlidir: Entegre k10trol ek fan motorlu AAC | 50 |
| 68 | 640.940, 640.941, 266.960, 266.980 motor ve 266.920, 266.940 motor için geçerlidir (Römork bağlantısı): Entegre k10trol ek fan motorlu AAC | 60 |
| 69 | 15R devre rölesi (1) | 50 |
| 70 | Röle devresi 15 (1) | 60 |
| 71 | Motor 640 için geçerlidir: PTC kızdırıcı | 150 |
| 72 | Devre 30 k10nektör kovanı Özel araç çok f10ksiy10lu k10trol ünitesi (SVMCU [MSS]) (Taksi) |
60 |

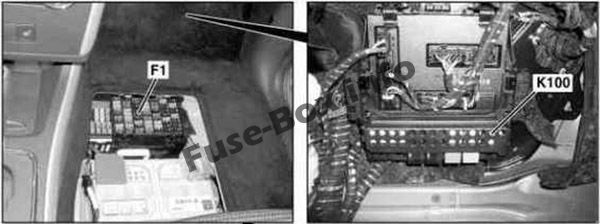

Röle paneli (K100)

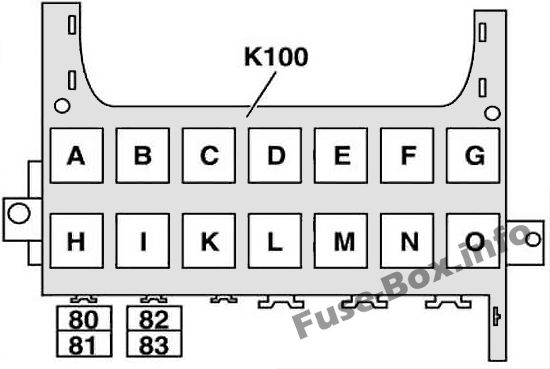

Röle paneli (K100)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 80 | Özel araçlar için ayrılmıştır | 30 |
| 81 | Özel araçlar için ayrılmıştır | 30 |
| 82 | Özel araçlar için ayrılmıştır | 30 |
| 83 | Özel araçlar için ayrılmıştır | 30 |
| A | Röle devresi 15R (2) (SA) | |
| B | 15R devre rölesi (1) | |
| C | Fanfare korna rölesi | |
| NS | Isıtmalı arka cam rölesi | |
| VE | 1/2 kademeli silecek rölesi | |
| F | Silecek açma/kapama rölesi | |
| G | Röle devresi 15 (1) | |
| H | Acil durum rölesi | |
| dır-dir | Hava pompası rölesi | |
| K | Yakıt pompası rölesi | |
| NS | Motor devresi rölesi 87 | |
| m | Marş rölesi | |
| n | Devre 87F rölesi | |
| Ö | Devre 15 röle (2) (SA: xen10, cep telef10u) |
