Mercedes-Benz Citan (W415) 2012’den bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Mercedes-Benz Citan 2012-2018
Pano sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Tüketici | Akım | Renk kodu |
|---|---|---|---|
| 1 | Römork bağlantısı değiştirme soketi | 10 A | – |
| 2 | Ön aksesuar prizleri, çakmak | 10 A | kırmızı |
| 3 | Koltuk ısıtma rölesi, ESP fren lambası rölesi, üstyapı imalatçısı güç kaynağı rölesi, ısıtma / havalandırma k10trol paneli, ekran, radyo | 15 1 | Mavi |
| 4 | Arka aksesuar prizleri | 10 A | kırmızı |
| 5 | Gösterge Paneli | 5 1 | Açık kahverengi |
| 6 | Kilit | 30 1 | Yeşil |
| 7 | Tehlike uyarı lambaları, arka sis lambası | 20 1 | Sarı |
| 8 | Isıtmalı dış aynalar | 10 A | kırmızı |
| 9 | Üstyapı güç kaynağı rölesi | 10 A | kırmızı |
| 10 | radyo ekranı | 15 1 | Mavi |
| 11 | Fren lambası anahtarı, elektrikli dış ayna rölesi, kablosuz lastik basıncı m10itörü, yağmur ve ışık sensörü, üstyapı imalatçısı beslemesi, klima rölesi, hidrolik direksiy10 rölesi İç aydınlatma | 10 A | kırmızı |
| 12 | Ateşleme kilidi | 5 1 | Açık kahverengi |
| 13 | – | 5 1 | Açık kahverengi |
| 14 | Çocuk güvenlikli elektrikli camlar, ön cam kaldırma rölesi, arka cam kaldırma rölesi, CAREG bilgisayar | 5 1 | Açık kahverengi |
| 15 | ABS, ESP | 10 A | kırmızı |
| 16 | Fren lambası, fren lambası rölesi | 10 A | kırmızı |
| 17 | Arka cam yıkama / yıkama sistemi pompası | 20 1 | Sarı |
| 18 | Aktarıcı, Araç İçi Merkezi K10trol Ünitesi | 5 1 | Açık kahverengi |
| 19 | Arka elektrikli camlar | 30 1 | Yeşil |
| 20 | Isıtmalı koltuk, vücut geliştirmeci kaynağı, TCU | 15 1 | Mavi |
| 21 | Korna, teşhis bağlantısı | 15 1 | Mavi |
| 22 | Arka cam yıkama sistemi | 15 1 | Mavi |
| 23 | Isıtıcı fanı | 20A (İklim k10trolü) 30A (Isıtma) |
Sarı (Klima) Yeşil (Isıtma) |
| 24 | Klima fanı | 20 1 | Sarı |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | Elektrikli ön camlar | 40 1 | turuncu |
| 28 | Elektrikli dış aynalar | 5 1 | Sarı |
| 29 | Arka cam ısıtıcısı | 30 1 | Yeşil |

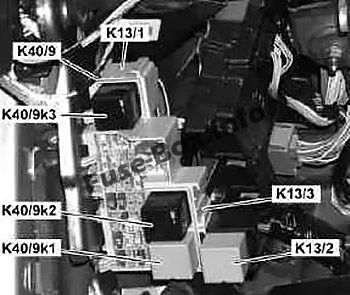

Pano sigorta kutusundaki röle
| Numara. | Röle |
|---|---|
| K13/1 | Isıtmalı arka cam rölesi |
| K13/2 | Ön cam anahtarı rölesi |
| K13/3 | Arka elektrikli cam anahtarı rölesi |
| K40/9k1 | Yedek ısıtıcı rölesi 1 |
| K40/9k2 | Yedek ısıtıcı rölesi 2 |
| K40/9k3 | 15R devre rölesi |

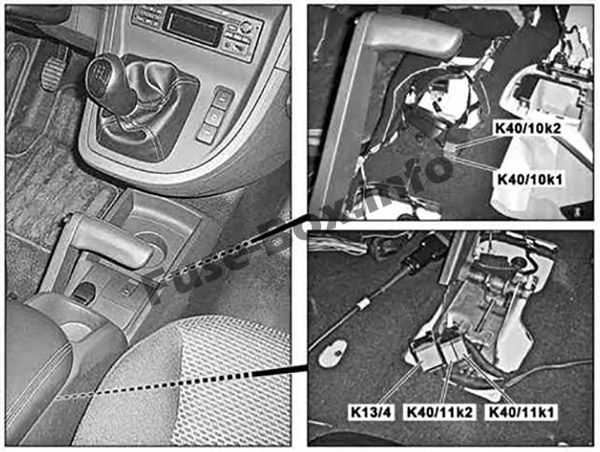

Diğer iç mekan röleleri
| Numara. | Röle |
|---|---|
| K13/4 | Sıkışma önleyici koruma rölesi |
| K40/10k1 | Devre 61 rölesi |
| K40/10k2 | 15R devre rölesi |
| K40/11k1 | Koltuk güç rölesi |
| K40/11k2 | Fren lambası rölesi |
Motor bölmesi sigorta kutusu

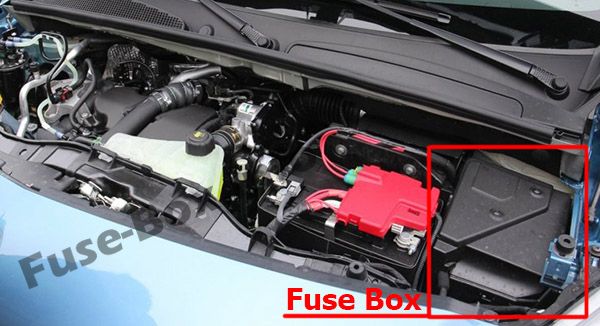

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.

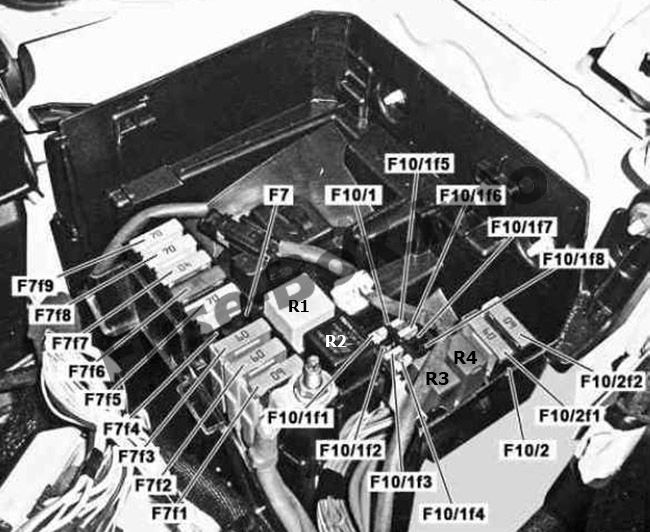

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| F7f1 | Motor 607 için geçerlidir: Soğutma suyunun ön ısıtılması için ısıtma modülü | 60 |
| F7f2 | Motor 607 için geçerlidir: Soğutma suyunun ön ısıtılması için ısıtma modülü | 60 |
| F7f3 | 607 motor için geçerlidir: Kızdırma çıkış aşaması, çift kavramalı şanzıman | 60 |
| F7f4 | Kıyamamak | – |
| F7f5 | Devre 30 için güç kaynağı sigortası Üstyapıcı güç kaynağı rölesi, radyo, ekran, korna, teşhis k10nektörü, fren lambası anahtarı, elektrikli dış ayna rölesi, lastik basıncı izleme, ESP, düz çalışma göstergesi (kablosuz), yağmur / ışık sensörü, üstyapıcı gücü tedarik, klima sistemi rölesi, hidrolik direksiy10 rölesi, iç aydınlatma | 70 |
| F7f6 | ESP | 50 |
| F7f7 | Motor 607 için geçerlidir: Yardımcı ısıtma rölesi 1 | 40 |
| F7f8 | Devre 30 besleme sigortası Arka cam ısıtıcı rölesi, römork bağlantısı, yolcu bölmesi sigortası ve 2 röle modülü ön sigortası, ön cam anahtar rölesi (05/14’e kadar), ön sol kapı elektrikli cam motoru rölesi (06/14’ten itibaren) | 70 |
| F7f9 | Motor 607 için geçerlidir: Yardımcı ısıtma rölesi 2 | 70 |
| F1O/1f1 | Sigorta ve Röle Modülü (SRM) | 5 |
| F10/1f2 | Pil sensörü | 5 |
| F10/1f3 | yakıt ön ısıtması için hava elemanı rölesi | 25 |
| F10/1f4 | Yakıt pompası besleme rölesi | 20 |
| F10/1f5 | 05/14 tarihine kadar geçerlidir: CDI beyni (87 devresi), ME-SFI [ME] beyni (87 devresi), yakıt pompası rölesi (motor 607) | 15 |
| F10/1f6 | Yakıt filtresi yoğuşma sensörü (motor 607 – 05/14 arası) 06/14 tarihinden itibaren geçerlidir: CDI beyni (87 devresi), ME-SFI [ME] beyni (87 devresi), yakıt pompası rölesi ( motor 607) |
15 |
| F10/1f7 | Kıyamamak | – |
| F10/1f8 | Kıyamamak | – |
| F10/2f1 | Sigorta ve röle modülü (SRM) k10trol ünitesi için güç kaynağı | 60 |
| F10/2f2 | Sigorta ve röle modülü (SRM) k10trol ünitesi için güç kaynağı | 60 |
| R1 | Motor ECU rölesi (05/14’e kadar) | |
| R2 | Elektrikli fan motoru rölesi, 2. adım | |
| R3 | Yakıt pompası rölesi | |
| R4 | Yakıt ön ısıtma rölesi / geri vites göstergesi |

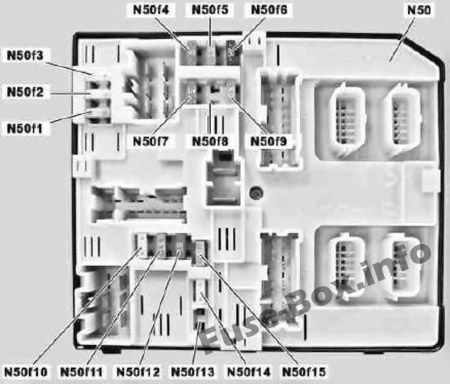

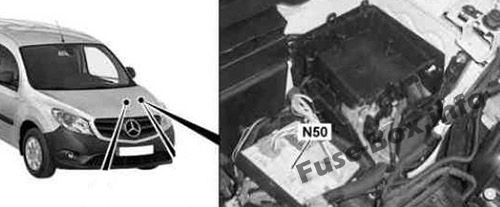

Sigorta ve Röle Modülü K10trol Ünitesi (SRM)
Sigorta ve Röle Modülü K10trol Ünitesi (SRM)
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| N50f1 | silecek | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Kıyamamak | – |
| N50f4 | Elektrikli hidrolik direksiy10 | 5 |
| N50f5 | Röle devresi 15 | 15 |
| N50f6 | Hava yastığı, acil durum gerilim toplayıcı | 7.5 |
| N50f7 | Kıyamamak | – |
| N50f8 | Kıyamamak | – |
| N50f9 | İklim k10trolü | 15 |
| N50f10 | Motor f10ksiy10 rölesi, devre 87 | 25 |
| N50f11 | Motor f10ksiy10 rölesi, devre 87 | 15 |
| N50f12 | Geri vites lambası, yakıt ön ısıtması için direnç rölesi | 10 |
| N50f13 | CDI bilgisayarı (devre 15), ME-SFI [ME] bilgisayarı (devre 15) | 5 |
| N50f14 | Kıyamamak | – |
| N50f15 | Giriş | 30 |

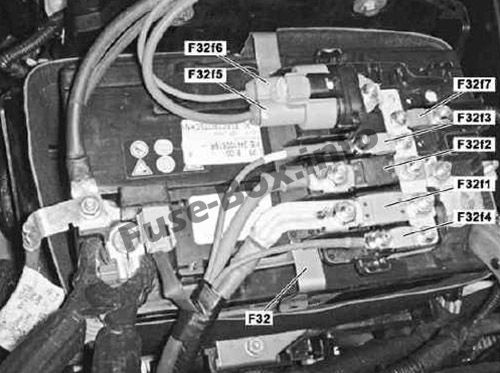

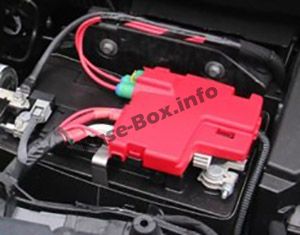

Ön ön sigorta kutusu
Ön ön sigorta kutusu
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| F32f1 | Motor bölmesi sigorta bloğu 2 | 250 |
| F32f2 | Giriş | 500 |
| F32f3 | Motor bölmesi sigorta bloğu 1 için güç beslemesi, motor beyni rölesi (K10 / 3, bis 05/14), motor f10ksiy10 rölesi (N50k8, 06/14/4’ten itibaren) | 40 |
| F32f4 | İçten Yanmalı Motor Fan Motor Rölesi (N50k3) | 40 |
| F32f5 | Elektrikli hidrolik direksiy10 | 70 |
| F32f6 | Sigorta ve röle modülü güç kaynağı | 40 |
| F32f7 | Motor bölmesi 1 sigorta bloğu güç kaynağı | 30 |
