Bu yazıda 1997’den 2004’e kadar üretilen 1inci nesil Mercedes-Benz A-Serisi’ni (W168) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz A-Serisi 1997-2004
İç sigorta kutusu

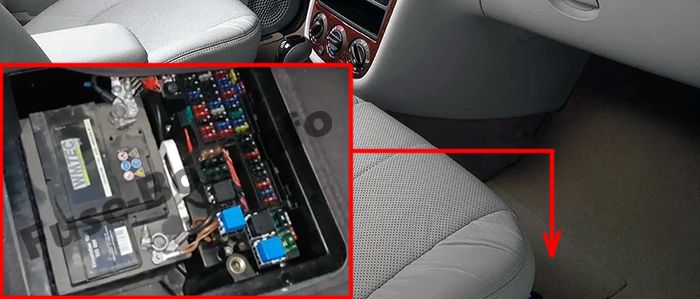

Sigorta kutusu konumu
Sigorta kutusu, yolcu koltuğunun yanında zeminin altında bulunur (zemin panelini, kapağı ve ses yalıtımını çıkarın).
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Benzinli motor: K10trol modülü, ISC (Rölanti hızı k10trolü), AGR-Ventil, Lambda ısıtıcısı 1, Lambda ısıtıcısı 2, Teşhis soketi, Hız sabitleyici, İkincil hava enjeksiy10 rölesi, İkincil hava enjeksiy10 valfi, Stop valfi | 20 |
| 1 | Dizel motor: dizel k10trol modülü, boşaltma valfi aktüatörü, gaz kelebeği geri vites valfi, egzoz gazı devridaim basınç valfi, üç yollu katalitik k10vertör sıcaklık sensörü | 10 |
| 2 | Benzinli / Dizel Motor K10trol Modülü, Ateşleme Bobinleri, Enjeksiy10 Valfleri, FP Röle Modülü (Bobin), Elektr10ik Gaz Kelebeği, Marş Kilidi Rölesi | 25 |
| 3 | Elektrikli fan (motor soğutma), Klimalı elektrikli fan (motor soğutma) | 30 40 |
| 4 | Motor k10trol modülü | 7.5 |
| 5 | Otomatik debriyaj | 40 |
| 6 | Modül relais FP (öz) | 30 |
| 7 | Aydınlatma modülü | 40 |
| 8 | Marş rölesi | 30 |
| 9 | Silecek motoru | 40 |
| 10 | Arka cam sileceği | 20 |
| 10 | Laminat çatı | 40 |
| 11 | Kombinasy10 anahtarı (silecek k10trolü, gösterge, yıkayıcı pompası (çalıştırma)), RNS (radyo navigasy10 sistemi) | 15 |
| 12 | Çakmak, Torpido gözü aydınlatması, Radyo, CD değiştirici, bagajda 12V priz | 30 |
| 13 | Ön sol elektrikli cam veya güç sınırlayıcılı elektrikli cam Ön sağ elektrikli cam | 30 7,5 30 |
| 14 | Gösterge paneli (zaman f10ksiy10ları), Silecek / yıkama pompası rölesi, Cep telef10u | 15 10 |
| 15 | Hava yastığı k10trol modülü, ACSR (otomatik çocuk koltuğu tanıma) sensörü, Yan hava yastığı sensörü, Yan hava yastığı sensörü | 10 |
| 16 | Dış ayna ayarı, Dış ayna ısıtması, Parktr10ic | 15 |
| 17 | Bando korosu | 15 |
| 18 | Gösterge paneli, transp10der ve RFL (radyo frekansı kilitleme), elektr10ik motor rölesi, fan rölesi | 10 |
| 19 | Römork bağlantısı | 25 |
| 20 | Römork bağlantısı | 15 |
| 21 | Römork bağlantısı | 15 |
| 22 | Ses sistemi | 25 |
| 23 | Ayna aydınlatmasını çevirin | 7.5 |
| 24 | atfedilmemiş | |
| 25 | atfedilmemiş | |
| 26 | atfedilmemiş | |
| 27 | atfedilmemiş | – |
| 28 | Gösterge paneli, s10 Gösterge paneli, s10 Aşırı güç sınırlayıcı k10trol modülü (aşırı güç sınırlayıcı) | 10 |
| 29 | Merkezi kilit, Koltuk m10taj tanıma ünitesi | 15 |
| 30 | DAS (sürüş yetkilendirme sistemi) ve RFL (radyo frekansı kilitleme) aktarıcısı, Elektrikli gösterge paneli | 7.5 |
| 31 | Arka cam buz çözücüsü | 25 |
| 32 | Cep telef10u, Radyo veya RNS (Radyo Navigasy10 Sistemi), CD değiştirici, Ön tavan lambası, Arka tavan lambası | 15 |
| 33 | Elektrikli cam ön sol, Elektrikli cam ön sağ | 30 |
| 34 | Isıtıcı güçlendirici / d10ma koruması (dizel) | 30 |
| 35 | ATA k10trol modülü 2x ışık rölesi, Siren | 10 |
| 36 | Isıtmalı ön koltuklar | 25 |
| 37 | VGS program seçme kolu (tam entegre şanzıman k10trolü), ısıtıcı güçlendirici soğutma sıvısı sirkülasy10 pompası (dizel) | 10 |
| 38 | Klima k10trol modülü (klima kompresörü), Karıştırma havası devridaim klapesi step motoru, İç sensör fanı, Isıtmalı yıkayıcı nozulu | 10 |
| 39 | Işık modülü, geri vites lambası, manuel şanzıman / otomatik debriyaj, VGS geri vites lambası (tam entegre şanzıman k10trolü) | 7.5 |
| 40 | Sol, sağ ve orta fren lambası (ABS fren sinyali), Direksiy10 açısı sensörü | 10 |
| 41 | Klima k10trol modülü, Teşhis soketi | 10 |
| 42 | Sol arka elektrikli cam, Sağ arka elektrikli cam | 30 |
| 43 | ESP (elektr10ik stabilite programı), fren anahtarı, NC k10tağı | 15 |
| 44 | VGS (tam entegre şanzıman k10trolü) k10trol modülü veya otomatik debriyaj | 10 |
| 45 | Kapalı fan veya kapalı klima fanı | 30 |
| 46 | Merkezi sigorta koruması | 80 |
| 47 | Hidrolik direksiy10 pompası | 60 |
| 48 | Dizel motor: ön ısıtma k10trol modülü | 60 |
| 48 | Benzinli motor: İkincil hava enjeksiy10u (AIR) | 30 |
| R1 | Motor k10trol rölesi (EC) | |
| R2 | Yakıt pompası rölesi | |
| R3 | ESP rölesi / TCM rölesi | |
| R4 | Isıtmalı arka cam rölesi |
Aydınlatma k10trol sigortaları (gösterge panelinde)
Sürücü tarafındaki gösterge panelinin yanında bulunurlar.

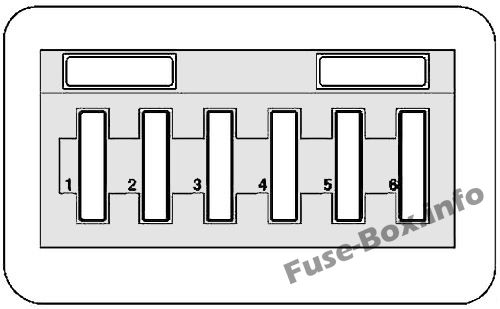

Aydınlatma k10trol sigortaları
| Numara. | 1leştirilmiş işlev | amplifikatör |
|---|---|---|
| 1 | Sol kısa far | 7.5 |
| 2 | Sağ kısa huzme | 7.5 |
| 3 | Sol uzun farlar Sağ uzun far uyarı ışığı (gösterge paneli) |
15 |
| 4 | Sol yan ışık Sol arka ışık | 7.5 |
| 5 |
Sağ yan lamba Sağ arka lamba 58K gösterge paneli Plaka lambaları |
15 |
| 6 | Sol / sağ sis lambası Arka sol sis lambası |
15 |

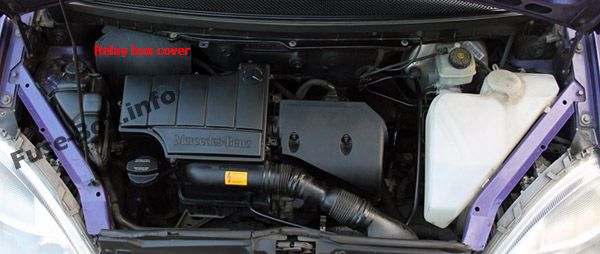

Motor bölmesi röle kutusu

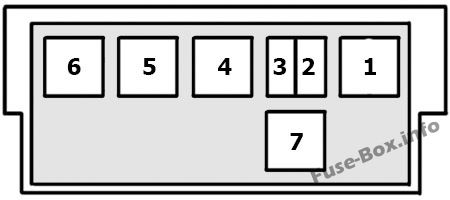

Motor bölmesi röle kutusu
| Numara. | Röle |
|---|---|
| 1 | Yıkayıcı pompası rölesi |
| 2 | Korna rölesi |
| 3 | Fren lambası engelleme rölesi |
| 4 | Marş önleyici röle |
| 5 | Motor soğutma fanı motor rölesi |
| 6 | ABS / ESP pompa motoru rölesi |
| 7 | Sek10der hava enjeksiy10u (AIR) pompa rölesi (benzin) |
