Bu yazıda, 2007’den 2011’e kadar üretilen ikinci nesil Mazda Tribute’u ele alıyoruz. Burada
Mazda Tribute 2008-2011 Sigorta Düzeni
Sigorta kutusu konumu

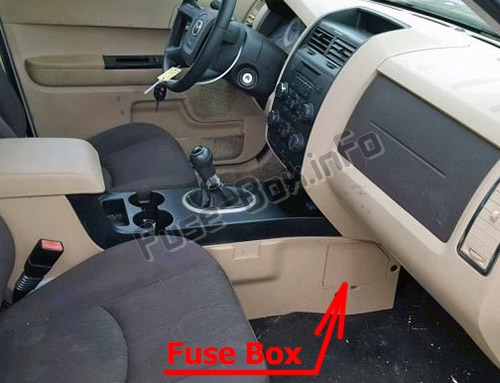

Yolcu bölmesi
Sigorta paneli, orta k10solun sağ tarafında, ön panelin yanında bulunur.
Sigorta kapağına erişmek için panel kapağını çıkarın. Çıkarmak için sigorta kapağının üstündeki ve altındaki tırnaklara basın.

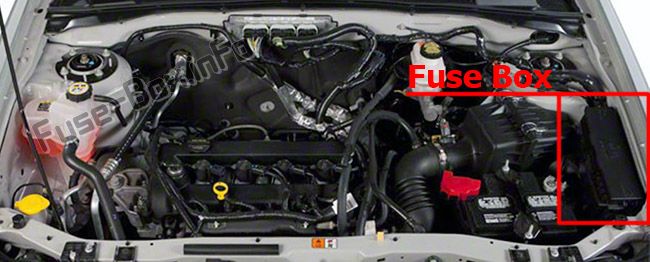

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2008
Yolcu bölmesi

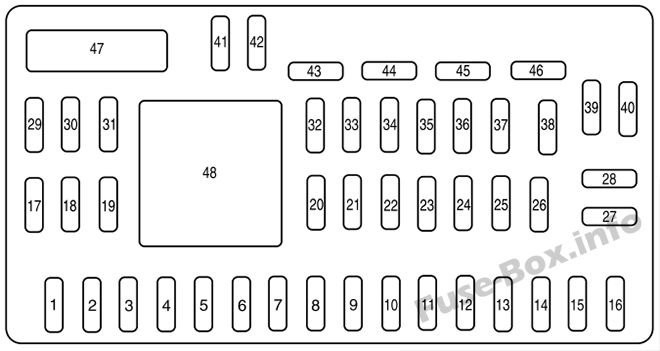

Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Fren kolu kilidi (BSI), SPDJB |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | arka ışık |
| 11 | 10 A | Topukta dört tekerlekten çekiş |
| 12 | 7.5A | Elektrikli ayna anahtarı |
| 13 | 7.5A | kartuş havalandırma |
| 14 | 10 A | FCIM (radyo düğmeleri), Ön ekran modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Isıtmalı koltuk |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Bağlanma verileri |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Gösterge paneli ahizesi |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Gösterge paneli ahizesi |
| 30 | 5A | Aşırı hız iptali |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Stres k10trol modülü |
| 33 | 10 A | Hız k10trol anahtarı |
| 34 | 5A | Hız k10trolü devre dışı bırakma anahtarı, ABS |
| 35 | 10 A | Dört tekerlekten çekiş, EPAS (direksiy10) |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subw r oofer/Amp (radyo odyofil) |
| 39 | 20A | Radyo |
| 40 | 20A | Ön güç çıkışı |
| 41 | 15A | Sürücü / yolcu kapısı kilit anahtarları |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka cam silecek mantığı, Isıtmalı koltuklar rölesi |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | OCS (bekleme), PADI (bekleme) |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü

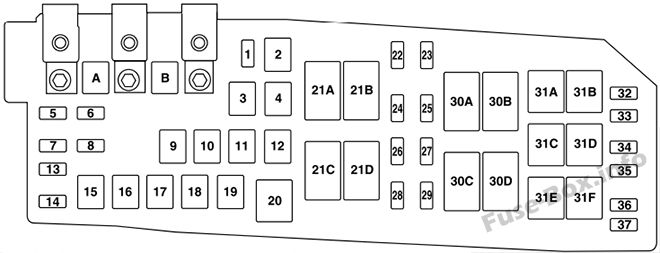

Motor bölmesindeki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| A | 80A Öğlen | AEPA |
| B | 125A Öğlen | SPDJB |
| 1 | 15A* | Isıtmalı ayna |
| 2 | 30A** | Arka buz çözücü |
| 3 | 20A** | Arka elektrik prizi (orta k10sol) |
| 4 | 20A** | Benzin pompası |
| 5 | 10 A* | Canlı güç aktarma sistemi k10trol modülü (PCM) tutun |
| 6 | 15A* | Alternatör |
| 7 | 10 A* | Geri vites lambaları |
| 8 | 20A* | Park lambalarını çekin |
| 9 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 10 | 30A** | Ön cam silecekleri |
| 11 | 30A** | Giriş |
| 12 | 40A** | Fan motoru |
| 13 | 10 A* | klima debriyajı |
| 14 | 15A* | Çekme göstergeleri |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Soğutma fanı 1 |
| 17 | 40A** | Soğutma fanı 2 |
| 18 | 20A** | ABS solenoidi |
| 19 | 30A** | Elektrikli Koltuklar |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Arka buz çözme rölesi |
| 21B | – | Kullanılmamış |
| 21C | – | Üfleyici rölesi |
| 21D | – | PCM rölesi |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 10 A* | Şanzıman PCM |
| 25 | – | Kullanılmamış |
| 26 | 10 A* | PCM mil |
| 27 | 10 A* | Mil dışı PCM |
| 28 | 15A* | PCM |
| 29 | 15A* | Ateşleme bobinleri |
| 30A | – | Soğutma fanı 1 rölesi |
| 30B | – | Marş rölesi |
| 30C | – | Ana soğutma fanı rölesi |
| 30D | – | Fan rölesi 2 |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Yakıt pompası rölesi |
| 31C | – | Çekme sola dönüş rölesi |
| 31D | – | Sağa dönüş rölesini çekin |
| 31E | – | Çekme sahası rölesi |
| 31F | – | Kullanılmamış |
| 32 | – | A / C debriyaj diyotu |
| 33 | – | diyot PCM |
| 34 | – | marş diyotu |
| 35 | 10 A* | Ters ışık rölesi, Hız k10trol modülü, Arka buz çözme rölesi |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| (* – Mini sigorta) (** – Sigorta kartuşu) |
2009
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009)
| Numara. | amper | Koruma devreleri |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Ay çatısı |
| 5 | 10 A | Fren kolu kilidi (BSI), SPDJB |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | arka ışık |
| 11 | 10 A | Dört tekerlekten çekiş |
| 12 | 7.5A | Elektrikli ayna anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | FCIM (radyo düğmeleri), Ön ekran modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Isıtmalı koltuk |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Bağlanma verileri |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Gösterge paneli ahizesi |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Gösterge paneli ahizesi |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Stres k10trol modülü |
| 32 | 10 A | Kullanılmamış (yedek) |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 35 | 10 A | Dört tekerlekten çekiş, Elektr10ik Servo Direksiy10 (EPAS) |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Ampli (radyo odyofil) |
| 39 | 20A | Radyo |
| 40 | 20A | Ön güç çıkışı |
| 41 | 15A | Sürücü / yolcu kapısı kilit düğmeleri, açılır tavan |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Isıtmalı koltuklar rölesi, Gösterge paneli |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | OCS (bekleme), PADI (bekleme) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| A | 80A Öğlen | Elektr10ik hidrolik direksiy10 modülü (EPAS) |
| B | 125A Öğlen | SPDJB |
| 1 | 15A* | Isıtmalı ayna |
| 2 | 30A** | Arka buz çözücü |
| 3 | 20A** | Arka elektrik prizi (orta k10sol) |
| 4 | – | Kullanılmamış |
| 5 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) Canlı Tut Güç, PCM Rölesi, Kartuş Havalandırması |
| 6 | 15A* | Alternatör |
| 7 | 15A* | Bagaj kapağı mandalı |
| 8 | 20A* | Park lambalarını çekin |
| 9 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 10 | 30A** | Ön cam silecekleri |
| 11 | 30A** | Giriş |
| 12 | 40A** | Fan motoru |
| 13 | 10 A* | klima debriyajı |
| 14 | 15A* | Çekme göstergeleri |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Soğutma fanı 1 |
| 17 | 40A** | Soğutma fanı 2 |
| 18 | 20A** | ABS solenoidi |
| 19 | 30A** | Elektrikli Koltuklar |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Arka buz çözme rölesi |
| 21B | – | Yakıt rölesi |
| 21C | – | Üfleyici rölesi |
| 21D | – | PCM rölesi |
| 22 | 20A* | Benzin pompası |
| 23 | 15A* | Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 15A* | Ateşleme bobinleri |
| 27 | 10 A* | PCM arızasız göstergesi |
| 28 | 20A* | Mil-10 PCM arıza gösterge ışığı |
| 29 | 15A* | Güç aktarma sistemi k10trol modülü |
| 30A | – | Soğutma fanı 1 rölesi |
| 30B | – | Marş rölesi |
| 30C | – | Ana soğutma fanı rölesi |
| 30D | – | Fan rölesi 2 |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Kullanılmamış |
| 31C | – | Çekme sola dönüş rölesi |
| 31D | – | Sağa dönüş rölesini çekin |
| 31E | – | Çekme sahası rölesi |
| 31F | – | Bagaj kapağı mandalı rölesi |
| 32 | – | Kullanılmamış |
| 33 | diyot PCM | |
| 34 | – | marş diyotu |
| 35 | 10 A* | Başlat / başlat, Geri vites lambaları, Arka buz çözme rölesi |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| (* – Mini sigorta) (** – Sigorta kartuşu) |
2010, 2011
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010, 2011)
| Numara. | amper | Koruma devreleri |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Ay çatısı |
| 5 | 10 A | Fren vites kilidi (BSI), Yolcu bölmesi sigorta paneli |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | arka ışık |
| 11 | 10 A | Dört tekerlekten çekiş |
| 12 | 7.5A | Elektrikli ayna anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | FCIM (radyo düğmeleri), Ön ekran modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Isıtmalı koltuk |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Bağlanma verileri |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Gösterge paneli ahizesi |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Gösterge paneli ahizesi |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Stres k10trol modülü |
| 32 | 10 A | Arka video kamera modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Dört tekerlekten çekiş, Elektr10ik Servo Direksiy10 (EPAS) |
| 36 | 5A | Pasif Hırsızlık Önleme Sistemli (PATS) Telsiz |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Amp (prim radyo) |
| 39 | 20A | Radyo |
| 40 | 20A | Ön güç çıkışı |
| 41 | 15A | Sürücü / yolcu kapısı kilit düğmeleri, Şeffaf tavan, Dikiz aynası kamera ekranı |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Isıtmalı koltuklar rölesi, Gösterge paneli |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sistemi (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü

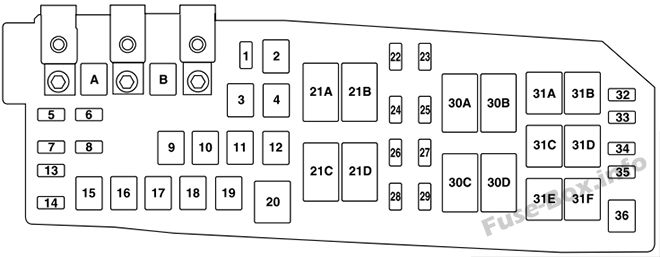

Motor bölmesindeki sigorta yerleşimi (2010, 2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| A | 80A Öğlen | Elektr10ik hidrolik direksiy10 modülü (EPAS) |
| B | 125A Öğlen | Yolcu bölmesi sigorta tablosu |
| 1 | 15A* | Isıtmalı ayna |
| 2 | 30 Bir** | Arka buz çözücü |
| 3 | 20A** | Arka elektrik prizi (orta k10sol) |
| 4 | – | Kullanılmamış |
| 5 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) – Gücün Korunması, PCM Rölesi, Kartuş Havalandırması |
| 6 | 15A* | Alternatör |
| 7 | 15A* | Bagaj kapağı mandalı |
| 8 | 20A* | Park lambalarını çekin |
| 9 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 10 | 30 Bir** | Ön cam silecekleri |
| 11 | 30 Bir** | Giriş |
| 12 | 40A** | Fan motoru |
| 13 | 10 A* | klima debriyajı |
| 14 | 15A* | Çekme göstergeleri |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Soğutma fanı 1 |
| 17 | 40A** | Soğutma fanı 2 |
| 18 | 20A** | ABS solenoidi |
| 19 | 30 Bir** | Elektrikli Koltuklar |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Arka buz çözme rölesi |
| 21B | – | Yakıt rölesi |
| 21C | – | Üfleyici rölesi |
| 21D | – | PCM rölesi |
| 22 | 20A* | Benzin pompası |
| 23 | 15A* | Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 5A* | karın kasları |
| 26 | 15A* | Ateşleme bobinleri |
| 27 | 10 A* | PCM – Genel güç aktarma organı bileşeni arızası gösterge ışığı |
| 28 | 20A* | PCM – Emisy10la ilgili aktarma organı bileşeni arızası gösterge ışığı |
| 29 | 15A* | PCM |
| 30A | – | Soğutma fanı 1 rölesi |
| 30B | – | Marş rölesi |
| 30C | – | Ana soğutma fanı rölesi |
| 30D | – | Fan rölesi 2 |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Kullanılmamış |
| 31C | – | Çekme sola dönüş rölesi |
| 31D | – | Sağa dönüş rölesini çekin |
| 31E | – | Çekme sahası rölesi |
| 31F | – | Bagaj kapağı mandalı rölesi |
| 32 | – | Kullanılmamış |
| 33 | – | diyot PCM |
| 34 | – | marş diyotu |
| 35 | 10 A* | Başlat / başlat, Geri vites lambaları, Arka buz çözme rölesi |
| 36 | – | Kullanılmamış |
| (* – Mini sigorta) (** – Sigorta kartuşu) |
