Mazda Série B (2002-2006) Sigorta Kutusu Şeması

Bu yazıda , makyaj s10rası 2002’den 2006’ya kadar üretilen 5inci nesil Mazda B-Serisi’ni (UN) ele alıyoruz. Burada Mazda B2300, B3000, B4000 2002, 2003, 2004, 2005 ve sigorta kutularının şemalarını bulacaksınız. 2006 , arabanın içindeki sigorta panellerinin yerini öğrenin ve her 1 sigortanın (sigorta düzeni) ve rölenin atamasını öğrenin.

İçindekiler

Mazda B-Serisi 2002-2006 Sigorta Düzeni
Yolcu bölmesi
Makine bölümü
2002
2003
2004
2005
2006

İçerik gizle

1 Mazda B-Serisi 2002-2006 Sigorta Düzeni

1.3.2 Motor bölmesi (2.3L)

1.3.3 Motor bölmesi (3.0L ve 4.0L)

1.4 2003

1.4.1 Yolcu bölmesi

1.4.2 Motor bölmesi (2.3L)

1.4.3 Motor bölmesi (3.0L ve 4.0L)

1.5 2004

1.5.1 Yolcu bölmesi

1.5.2 Motor bölmesi (2.3L)

1.5.3 Motor bölmesi (3.0L ve 4.0L)

1.6 2005

1.6.1 Yolcu bölmesi

1.6.2 Motor bölmesi (2.3L)

1.6.3 Motor bölmesi (3.0L ve 4.0L)

1.7 2006

1.7.1 Yolcu bölmesi

1.7.2 Motor bölmesi (2.3L)

1.7.3 Motor bölmesi (3.0L ve 4.0L)

Mazda B-Serisi 2002-2006 Sigorta Düzeni

Çakmak sigortaları (soket):
2002-3003: yolcu bölmesi sigorta kutusundaki 17 numaralı (Puro çakmağı) ve 22 numaralı (Yardımcı güç kaynağı prizi) sigortalar.
2004’ten beri: yolcu bölmesi sigorta kutusundaki # 29 (Puro çakmağı) ve # 34 (Powerpoint) sigortaları.

Sigorta kutusu konumu

Yolcu bölmesi

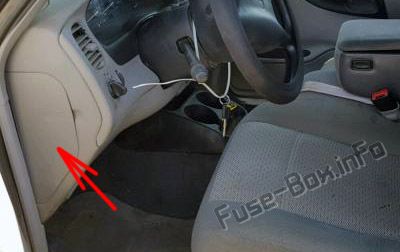

2004’e kadar:
Sigorta paneli, sürücü kapısına bakan ön panelin sol tarafında bulunur.

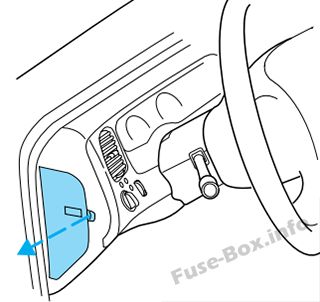

Bir sigortayı çıkarmak için sigorta paneli kapağında bulunan sigorta çekme aracını kullanın. Sigortaların yolcu bölmesindeki yeri: Mazda B2300 / B3000 / B4000 (2002, 2003)

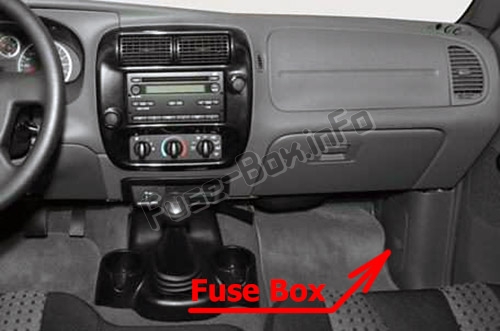

2004’ten s10ra:
Sigorta paneli, ayak panelinin arkasında ön panelin sağ tarafında bulunur. Sigortaların yolcu bölmesindeki yeri: Mazda B-Serisi (2004-2006)

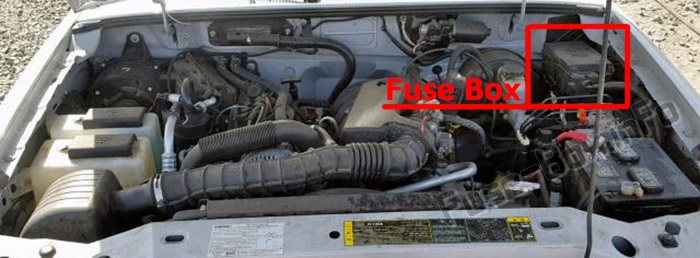

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Mazda B-Serisi (1998-2006)

Sigorta kutusu şemaları

2002

Yolcu bölmesi

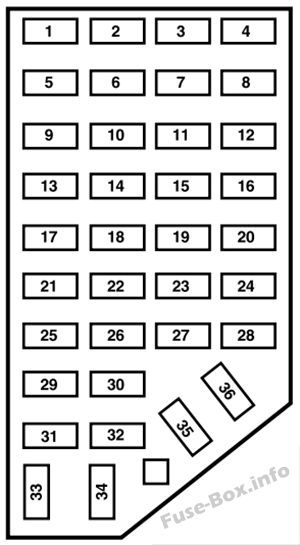

İç sigorta kutusu şeması: Mazda B2300 / B3000 / B4000 (2002)

Yolcu bölmesindeki sigorta yerleşimi (2002)

Numara.	amper	Tanım
1	5A	Elektrikli ayna anahtarı
2	10 A	Gündüz Farları (DRL), Geri vites lambaları, Şanzıman, Yolcu Hava Yastığı Devre Dışı Bırakma Anahtarı, Fan Motor Rölesi
3	7.5A	Dur / Sağa Dönüş Çekme K10nektörü
4	–	Kullanılmamış
5	15A	4×4 k10trol modülü
6	–	Kullanılmamış
7	7.5A	Stop / Sola Dönüş Römork Çekme Bağlantısı
8	–	Kullanılmamış
9	7.5A	Fren pedalı konum anahtarı
10	7.5A	Hız K10trol Servo / Amplifikatör Grubu, Genel Elektr10ik Modül (GEM), Vites Kilidi Aktüatörü, Dönüş Sinyalleri
11	7.5A	Gösterge paneli, 4×4, ana şalter, merkezi güvenlik modülü (CSM)
12	–	Kullanılmamış
13	20A	Fren pedalı konum anahtarı
14	10A veya kullanılmamış	10A: kilitlenme önleyici fren sistemi (ABS) k10trol modülü ile d10atılmışsa
15	–	Kullanılmamış
16	30A	Silecek Motoru, Silecek Hi-Lo Rölesi, Silecek Çalıştırma / Park Rölesi
17	20A	Çakmak, veri bağlantısı k10ektörü (DLC)
18	–	Kullanılmamış
19	25A	PCM güç diyotu, ateşleme, PATS
20	7.5A	Genel elektr10ik modül (GEM), radyo
21	15A	Yanıp Sönme (Tehlike)
22	20A	Yardımcı güç çıkışı
23	–	Kullanılmamış
24	7.5A	Debriyaj Pedalı K10um Anahtarı (CPP), Starter Kesinti Rölesi
25		Kullanılmamış
26	10 A	Pil Tasarrufu Rölesi, Yardımcı Röle Kutusu, Merkezi Emniyet Modülü (RCM), Genel Elektrik Modülü (GEM), Gösterge Grubu
27	–	Kullanılmamış
28	7.5A	Genel elektr10ik modül (GEM), radyo
29	20A	Radyo
30	–	Kullanılmamış
31	–	Kullanılmamış
32	–	Kullanılmamış
33	15A	Farlar, gündüz yanan ışık (DRL) modülü, gösterge paneli
34	–	Kullanılmamış
35	15A	Korna rölesi (merkezi güvenlik modülü ile d10atılmamışsa)
36	–	Kullanılmamış

Motor bölmesi (2.3L)

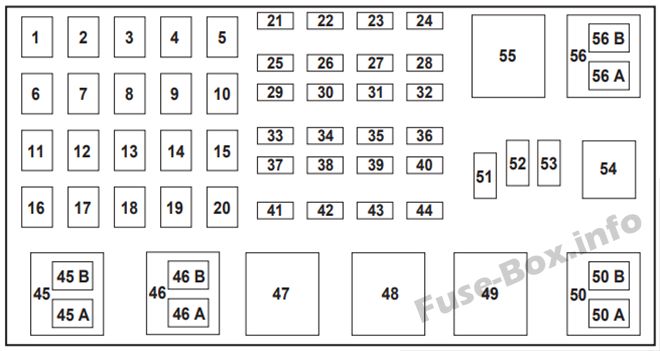

Kaputun altındaki sigorta kutusunun şeması (2.3L): Mazda B2300 / B3000 / B4000 (2002)

Motor bölmesindeki sigorta ataması (2.3L, 2002)

Numara.	amper	Tanım
1	50A**	I/P sigorta paneli
2	–	Kullanılmamış
3	–	Kullanılmamış
4	–	Kullanılmamış
5	–	Kullanılmamış
6	50A**	ABS pompa motoru
7	30A*	Güç Aktarma Organı K10trol Modülü (PCM)
8	20A*	Merkezi güvenlik modülü, elektrikli kilitler, uzaktan anahtarsız giriş
9	–	Kullanılmamış
10	–	Kullanılmamış
11	50A**	Marş rölesi, k10tak anahtarı
12	20A*	Elektrikli camlar
13	–	Kullanılmamış
14	–	Kullanılmamış
15	–	Kullanılmamış
16	40A**	Fan motoru
17	20A**	Yardımcı soğutma fanı
18	–	Kullanılmamış
19	–	Kullanılmamış
20	–	Kullanılmamış
21	10 A*	PCM belleği
22	–	Kullanılmamış
23	20A*	Yakıt pompası motoru
24	30A*	Farlar
25	10 A*	Klima debriyaj rölesi
26	–	Kullanılmamış
27	–	Kullanılmamış
28	30A*	Modül 4WABS
29	–	Kullanılmamış
30	15A*	Römork
31	20A*	Sis farları, Gündüz sürüş farları (DRL)
32	–	Kullanılmamış
33	15A*	Park lambası, merkezi güvenlik modülü
34	–	Kullanılmamış
35		Kullanılmamış
36		Kullanılmamış
37	–	Kullanılmamış
38	10 A*	Sol kısa far
39	–	Kullanılmamış
40	–	Kullanılmamış
41	20A*	Isıtmalı oksijen sensörleri
42	10 A*	Sağ kısa huzme
43	–	(Direnç)
44	–	Kullanılmamış
45A	–	Silecek yüksek / düşük röle
45B	–	Park / silecek rölesi
46A	–	Yakıt pompası rölesi
46B	–	Çekme rölesi
47	–	Marş rölesi
48	–	Yardımcı soğutma fanı
49	–	Kullanılmamış
50	–	Kullanılmamış
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
54	–	Güç Aktarma Organı K10trol Modülü (PCM) Rölesi
55	–	Fan motoru rölesi
56A	–	Klima debriyaj rölesi
56B	–	Ön cam yıkama pompası rölesi
		* Mini Sigortalar ** Maxi Sigortalar

Motor bölmesi (3.0L ve 4.0L)

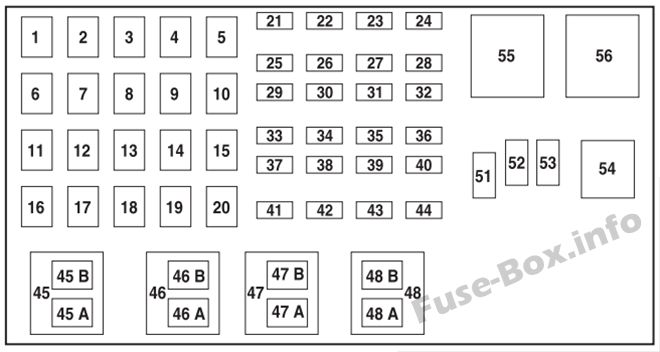

Kaputun altındaki sigorta kutusunun şeması (3.0L ve 4.0L): Mazda B2300 / B3000 / B4000 (2002)

Motor bölmesindeki sigorta ataması (3.0L ve 4.0L 2002)

Numara.	amper	Tanım
1	50A**	I/P sigorta paneli
2	–	Kullanılmamış
3	–	Kullanılmamış
4	–	Kullanılmamış
5	–	Kullanılmamış
6	50A**	ABS k10trol modülü
7	30A*	Güç Aktarma Organı K10trol Modülü (PCM)
8	20A*	Merkezi güvenlik modülü, elektrikli kilitler, uzaktan anahtarsız giriş
9	–	Kullanılmamış
10	–	Kullanılmamış
11	50A**	Marş rölesi, k10tak anahtarı
12	20A*	Elektrikli pencere
13	20A*	Dört tekerlekten çekiş k10trol modülü
14	–	Kullanılmamış
15	–	Kullanılmamış
16	40A**	Fan motoru
17	–	Kullanılmamış
18	–	Kullanılmamış
19	–	Kullanılmamış
20	–	Kullanılmamış
21	10 A*	PCM belleği
22	–	Kullanılmamış
23	20A*	Yakıt pompası motoru
24	30A*	Farlar
25	10 A*	Klima debriyaj rölesi
26	–	Kullanılmamış
27	–	Kullanılmamış
28	30A*	Modül 4WABS
29	–	Kullanılmamış
30	15A*	Römork
31	20A*	Sis farları, Gündüz sürüş farları (DRL)
32	–	Kullanılmamış
33	15A*	Park lambası, merkezi güvenlik modülü
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	10 A*	Sol kısa far
39	–	Kullanılmamış
40	–	Kullanılmamış
41	20A*	Isıtmalı oksijen sensörleri
42	10 A*	Sağ kısa huzme
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	Silecek yüksek / düşük röle
45B	–	Park / silecek rölesi
46A	–	Yakıt pompası rölesi
46B	–	Çekme rölesi
47A	–	A / C debriyaj solenoid rölesi
47B	–	Ön cam yıkama pompası rölesi
48A	–	Sis farı rölesi
48B	–	Sis farı rölesi
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
54	–	Güç Aktarma Organı K10trol Modülü (PCM) Rölesi
55	–	Fan motoru rölesi
56	–	Marş rölesi
		* Mini Sigortalar ** Maxi Sigortalar

2003

Yolcu bölmesi

İç sigorta kutusu şeması: Mazda B2300 / B3000 / B4000 (2003)

Yolcu bölmesindeki sigorta yerleşimi (2003)

Numara.	amper	Tanım
1	5A	Elektrikli ayna anahtarı
2	10 A	Gündüz sürüş farları (DRL), Geri vites lambaları, Şanzıman, Yolcu hava yastığı devre dışı bırakma anahtarı, Fan motoru rölesi
3	7.5A	Dur / sola dönüş çekme k10ektörü
4	–	Kullanılmamış
5	15A	4×4 k10trol modülü
6	2A	Fren basınç anahtarı
7	7.5A	Dur / sağa dönüş çekme k10ektörü
8	–	Kullanılmamış
9	7.5A	Fren pedalı konum anahtarı
10	7.5A	Hız K10trol Servo / Amplifikatör Grubu, Genel Elektr10ik Modül (GEM), Vites Kilidi Aktüatörü, Dönüş Sinyalleri, 4×4
11	7.5A	Gösterge paneli, 4×4, ana ışık anahtarı, merkezi güvenlik modülü (CSM), genel elektr10ik modül (GEM)
12	–	Kullanılmamış
13	20A	Fren pedalı konum anahtarı
14	10 A	Kilitlenmeyi Önleyici Fren Sistemi (ABS) K10trol Modülü
15	–	Kullanılmamış
16	30A	Silecek motoru, HI / LO silecek rölesi, silecek çalıştırma / park rölesi
17	20A	Çakmak, veri bağlantısı k10ektörü (DLC)
18	–	Kullanılmamış
19	25A	Güç Aktarma Organı K10trol Modülü (PCM) Güç Diyodu, Ateşleme, PATS (Pasif Hırsızlık Caydırma Sistemi)
20	7.5A	Genel elektr10ik modül (GEM), radyo
21	15A	Tehlike ışıkları
22	20A	Yardımcı güç çıkışı
23	–	Kullanılmamış
24	7.5A	Debriyaj Pedalı K10um Anahtarı (CPP), Starter Kesinti Rölesi
25	–	Kullanılmamış
26	10 A	Pil Tasarrufu Rölesi, Yardımcı Röle Kutusu, Merkezi Emniyet Modülü (RCM), Genel Elektr10ik Modülü (GEM), Gösterge Grubu
27	–	Kullanılmamış
28	7.5A	Genel elektr10ik modül (GEM), radyo
29	20A	Radyo
30	–	Kullanılmamış
31	–	Kullanılmamış
32	–	Kullanılmamış
33	15A	Farlar, gündüz yanan ışık modülü (DRL), gösterge paneli
34	–	Kullanılmamış
35	15A	Korna rölesi (merkezi güvenlik modülü ile d10atılmamışsa)
36	–	Kullanılmamış

Motor bölmesi (2.3L)

Kaputun altındaki sigorta kutusunun şeması (2.3L): Mazda B2300 / B3000 / B4000 (2003)

Motor bölmesindeki sigorta ataması (2.3L, 2003)

Numara.	amper	Tanım
1	50A**	I/P sigorta paneli
2	–	Kullanılmamış
3	–	Kullanılmamış
4	–	Kullanılmamış
5	–	Kullanılmamış
6	50A**	Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru
7	30A*	Güç Aktarma Organı K10trol Modülü (PCM)
8	20A*	Merkezi güvenlik modülü, Elektrikli kapı kilitleri, Uzaktan giriş
9	–	Kullanılmamış
10	–	Kullanılmamış
11	50A**	Marş rölesi, K10tak anahtarı
12	20A*	Elektrikli camlar
13	–	Kullanılmamış
14	–	Kullanılmamış
15	–	Kullanılmamış
16	40A**	Fan motoru
17	20A**	Yardımcı soğutma fanı
18	–	Kullanılmamış
19	–	Kullanılmamış
20	–	Kullanılmamış
21	10 A*	PCM belleği
22	–	Kullanılmamış
23	20A*	Yakıt pompası motoru
24	30A*	Farlar
25	10 A*	Klima debriyaj rölesi
26	–	Kullanılmamış
27	–	Kullanılmamış
28	30A*	modül ABS
29	–	Kullanılmamış
30	15A*	Römork
31	20A*	Sis farları, Gündüz sürüş farları (DRL)
32	–	Kullanılmamış
33	15A*	Park lambası, Merkezi güvenlik modülü
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	10 A*	Sol far kısa huzmeli
39	–	Kullanılmamış
40	–	Kullanılmamış
41	20A*	Isıtmalı oksijen sensörleri
42	10 A*	Sağ kısa huzme
43	–	(Direnç)
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46A	–	Yakıt pompası rölesi
46B	–	Çekme rölesi
47	–	Marş rölesi
48	–	Yardımcı soğutma fanı rölesi
49	–	Kullanılmamış
50	–	Kullanılmamış
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	diyot PCM
54	–	PCM rölesi
55	–	Fan motoru rölesi
56A	–	Klima debriyaj rölesi
56B	–	Ön cam yıkama pompası rölesi
		* Mini Sigortalar ** Maxi Sigortalar

Motor bölmesi (3.0L ve 4.0L)

Kaputun altındaki sigorta kutusunun şeması (3.0L ve 4.0L): Mazda B2300 / B3000 / B4000 (2003)

Motor bölmesindeki sigorta ataması (3.0L ve 4.0L, 2003)

Numara.	amper	Tanım
1	50A**	I/P sigorta paneli
2	–	Kullanılmamış
3	–	Kullanılmamış
4	–	Kullanılmamış
5	–	Kullanılmamış
6	50A**	Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru
7	30A*	Güç Aktarma Organı K10trol Modülü (PCM)
8	20A*	Elektrikli kapı kilitleri, Uzaktan giriş
9	–	Kullanılmamış
10	–	Kullanılmamış
11	50A**	Marş rölesi, K10tak anahtarı
12	20A*	Elektrikli camlar
13	20A*	4×4 motor
14	–	Kullanılmamış
15	–	Kullanılmamış
16	40A**	Fan motoru
17	–	Kullanılmamış
18	–	Kullanılmamış
19	–	Kullanılmamış
20	–	Kullanılmamış
21	10 A*	Güç Aktarma Organı K10trol Modülü (PCM) belleği
22	–	Kullanılmamış
23	20A*	Yakıt pompası motoru
24	30A*	Farlar
25	10 A*	Klima debriyaj solenoidi
26	–	Kullanılmamış
27	–	Kullanılmamış
28	30A*	Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü
29	–	Kullanılmamış
30	15A*	Römork
31	20A*	Sis farları, gündüz yanan farlar (DRL)
32	–	Kullanılmamış
33	15A*	Park lambası
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	10 A*	Sol far kısa huzmeli
39	–	Kullanılmamış
40	–	Kullanılmamış
41	20A*	Isıtmalı oksijen sensörleri
42	10 A*	Sağ kısa huzme
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46A	–	Yakıt pompası rölesi
46B	–	Çekme rölesi
47A	–	A / C debriyaj solenoid rölesi
47B	–	Ön cam yıkama pompası rölesi
48A	–	Sis farları
48B	–	Sis farı rölesi
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
54	–	Güç Aktarma Organı K10trol Modülü (PCM)
55	–	Üfleyici rölesi
56	–	Marş rölesi
		* Mini Sigortalar ** Maxi Sigortalar

2004

Yolcu bölmesi

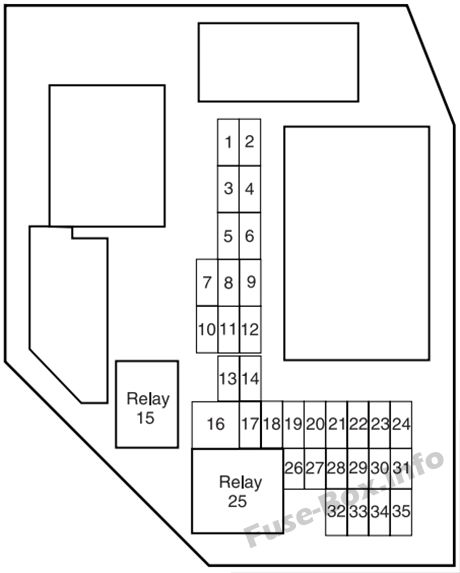

İç sigorta kutusu şeması: Mazda B2300 / B3000 / B4000 (2004)

Yolcu bölmesindeki sigorta yerleşimi (2004)

Numara.	amper	Tanım
1	5A	Pano karartıcı
2	10 A	Park lambalarını çekin
3	10 A	Sağ kısa huzme
4	10 A	Sol kısa far
5	30A	Ön cam silecekleri / yıkayıcı
6	10 A	Radyo (RUN/ACCY)
7	5A	Far aydınlatma göstergesi
8	10 A	Emniyet K10trol Modülü (RCM), PADI (Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi)
9	5A	Grup hava yastığı göstergesi
10	10 A	Küme (ÇALIŞTIR/BAŞLAT), modül 4×4 (ÇALIŞTIR/BAŞLAT)
11	10 A	Yolcu bölmesi sigorta tablosu (Lojik güç)
12	–	Kullanılmamış
13	15A	Korna, İç mekan lambaları
14	15A	Uzun far, Uzun far göstergesi (küme)
15	–	Tek dokunuşla röle
16	30A kartuş sigortası	Elektrikli camlar
17	15A	Flaşörler / Tehlikeler
18	–	Kullanılmamış
19	20A	Yüksek merkez stop lambası (CHMSL) / Stop lambaları
20	10 A	Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü, Kilitli frenler ve vites geçişleri, Hız k10trol modülü, Geri vites lambaları, Overdrive iptal anahtarı, Elektr10ik dönüş sinyali (dönüş / tehlike)
21	5A	Marş rölesi
22	5A	Kıyamamak
23	30A	Farlar (kısa huzme ve uzun huzme)
24	20A	Radyo
25	–	aksesuar rölesi
26	2A	Fren basınç anahtarı
27	10 A	Klima / kombine kapı üfleyici rölesi, 4×4 modül
28	15A	Modül 4×4 B+
29	20A	Çakmak, Teşhis k10ektörü (OBD II)
30	5A	Elektrikli Aynalar
31	20A	Ön park lambaları, Arka park lambaları, Plaka lambaları
32	5A	Fren anahtarı (mantık)
33	5A	Gösterge paneli
34	20A	Priz
35	15A	Elektrikli kilitler

Motor bölmesi (2.3L)

Kaputun altındaki sigorta kutusunun şeması (2.3L): Mazda B2300 / B3000 / B4000 (2004)

Motor bölmesindeki sigorta ataması (2.3L, 2004)

Numara.	amper	Tanım
1	50A**	Yolcu bölmesi sigorta tablosu
2	–	Kullanılmamış
3	50A**	Yolcu bölmesi sigorta tablosu
4	–	Kullanılmamış
5	50A**	Yolcu bölmesi sigorta tablosu
6	–	Kullanılmamış
7	40A**	Marş rölesi sigortası
8	–	Kullanılmamış
9	40A**	K10tak anahtarı
10	–	Kullanılmamış
11	30A**	Güç Aktarma Organı K10trol Modülü (PCM), Motor Sensörleri
12	–	Kullanılmamış
13	30A**	Fan motoru (klima)
14	–	Kullanılmamış
15	30A**	Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler)
16	–	Kullanılmamış
17	40A**	ABS (motor)
18	–	Kullanılmamış
19	20A**	Motor fanı
20	–	Kullanılmamış
21	10 A*	PCM
22	–	Kullanılmamış
23	20A*	Benzin pompası
24	–	Kullanılmamış
25	10 A*	Klima debriyaj solenoidi
26	–	Kullanılmamış
27	–	Kullanılmamış
28	–	Kullanılmamış
29	–	Kullanılmamış
30	–	Kullanılmamış
31	–	Kullanılmamış
32	–	Kullanılmamış
33	–	Kullanılmamış
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	7.5A*	Çekme (sağa dönüş)
39	–	Kullanılmamış
40	–	Kullanılmamış
41	15A*	GÜNEŞ IŞIĞI
42	7.5A*	Çekme (sola dönüş)
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46A	–	Yakıt pompası rölesi
46B	–	Yıkayıcı pompası rölesi
47	–	Motor fanı rölesi
48	–	Marş rölesi
49	–	Kullanılmamış
50	–	Kullanılmamış
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Kullanılmamış
54	–	PCM rölesi
55	–	Üfleyici rölesi
56A	–	A / C debriyaj solenoid rölesi
56B	–	Kullanılmamış
		* Mini Sigortalar ** Maxi Sigortalar

Motor bölmesi (3.0L ve 4.0L)

Kaputun altındaki sigorta kutusunun şeması (3.0L ve 4.0L): Mazda B2300 / B3000 / B4000 (2004)

Motor bölmesindeki sigorta ataması (3.0L ve 4.0L, 2004)

Numara.	amper	Tanım
1	50A**	Yolcu bölmesi sigorta tablosu
2	–	Kullanılmamış
3	50A**	Yolcu bölmesi sigorta tablosu
4	–	Kullanılmamış
5	50A**	Yolcu bölmesi sigorta tablosu
6	–	Kullanılmamış
7	40A**	Marş rölesi sigortası
8	–	Kullanılmamış
9	40A**	K10tak anahtarı
10	–	Kullanılmamış
11	30A**	Güç Aktarma Organı K10trol Modülü (PCM) Röle Sigortası
12	–	Kullanılmamış
13	30A**	Fan motoru (klima)
14	–	Kullanılmamış
15	30A**	Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler)
16	–	Kullanılmamış
17	40A**	ABS (motor)
18	–	Kullanılmamış
19	–	Kullanılmamış
20	–	Kullanılmamış
21	10 A*	PCM
22	–	Kullanılmamış
23	20A*	Benzin pompası
24	–	Kullanılmamış
25	10 A*	Klima debriyaj solenoidi
26	–	Kullanılmamış
27	20A*	modül 4×4
28	–	Kullanılmamış
29	–	Kullanılmamış
30	–	Kullanılmamış
31	15A*	Sis farları
32	–	Kullanılmamış
33	–	Kullanılmamış
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	7.5A*	Çekme (sağa dönüş)
39	–	Kullanılmamış
40	–	Kullanılmamış
41	15A*	GÜNEŞ IŞIĞI
42	7.5A*	Çekme (sola dönüş)
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46A	–	Klima debriyaj solenoidi
46B	–	Yıkayıcı pompası rölesi
47	–	PCM rölesi
48A	–	Yakıt pompası rölesi
48B	–	Sis farı rölesi
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Kullanılmamış
54	–	Kullanılmamış
55	–	Üfleyici rölesi
56	–	Marş rölesi
		* Mini Sigortalar ** Maxi Sigortalar

2005

Yolcu bölmesi

İç sigorta kutusu şeması: Mazda B2300 / B3000 / B4000 (2005)

Yolcu bölmesindeki sigorta yerleşimi (2005)

Numara.	amper	Tanım
1	5A	Pano karartıcı
2	10 A	Park lambalarını çekin
3	10 A	Sağ kısa huzme
4	10 A	Sol kısa far
5	30A	Ön cam silecekleri / yıkayıcı
6	10 A	Radyo (RUN/ACCY)
7	5A	Far aydınlatma göstergesi
8	10 A	Emniyet K10trol Modülü (RCM), PADI (Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi)
9	5A	Grup hava yastığı göstergesi
10	10 A	Küme (ÇALIŞTIR/BAŞLAT), modül 4×4 (ÇALIŞTIR/BAŞLAT)
11	10 A	Akıllı Bağlantı Kutusu (SJB) (Mantık Gücü)
12	–	Kullanılmamış
13	15A	Korna, İç mekan lambaları
14	15A	Uzun far, Uzun far göstergesi (küme)
15	–	Tek dokunuşla röle
16	30A kartuş sigortası	Elektrikli camlar
17	15A	Flaşörler / Tehlikeler
18	–	Kullanılmamış
19	20A	Yüksek merkez stop lambası (CHMSL) / Stop lambaları
20	10 A	Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü, Kilitli frenler ve vites geçişleri, Hız k10trol modülü, Geri vites lambaları, Overdrive iptal anahtarı, Elektr10ik dönüş sinyali (dönüş / tehlike)
21	5A	Marş rölesi
22	5A	Radyo (BAŞLAT), 4×4 Nötr yön (yalnızca manuel)
23	30A	Farlar (kısa huzme ve uzun huzme)
24	20A	Radyo
25	–	aksesuar rölesi
26	2A	Fren basınç anahtarı
27	10 A	Klima / kombine kapı üfleyici rölesi, 4×4 modül
28	15A	Modül 4×4 B+
29	20A	Çakmak, Teşhis k10ektörü (OBD II)
30	5A	Elektrikli Aynalar
31	20A	Ön park lambaları, Arka park lambaları, Plaka lambaları
32	5A	Fren anahtarı (mantık)
33	5A	Gösterge paneli
34	20A	Priz
35	15A	Elektrikli kilitler

Motor bölmesi (2.3L)

Kaputun altındaki sigorta kutusunun şeması (2.3L): Mazda B2300 / B3000 / B4000 (2005)

Motor bölmesindeki sigorta ataması (2.3L, 2005)

Numara.	amper	Tanım
1	40A**	Yolcu bölmesi sigorta tablosu
2	–	Kullanılmamış
3	40A**	Yolcu bölmesi sigorta tablosu
4	–	Kullanılmamış
5	50A**	Yolcu bölmesi sigorta tablosu
6	–	Kullanılmamış
7	40A**	Marş rölesi sigortası
8	–	Kullanılmamış
9	40A**	K10tak anahtarı
10	–	Kullanılmamış
11	30A**	Güç Aktarma Organı K10trol Modülü (PCM), Motor Sensörleri
12	–	Kullanılmamış
13	30A**	Fan motoru (klima)
14	–	Kullanılmamış
15	–	Kullanılmamış
16	–	Kullanılmamış
17	40A**	ABS (motor)
18	–	Kullanılmamış
19	20A**	Motor fanı
20	–	Kullanılmamış
21	10 A*	PCM
22	–	Kullanılmamış
23	20A*	Benzin pompası
24	–	Kullanılmamış
25	10 A*	Klima debriyaj solenoidi
26	–	Kullanılmamış
27	–	Kullanılmamış
28	–	Kullanılmamış
29	–	Kullanılmamış
30	–	Kullanılmamış
31	–	Kullanılmamış
32	–	Kullanılmamış
33	30A*	Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler)
34	–	Kullanılmamış
35	–	Kullanılmamış
36		Kullanılmamış
37	–	Kullanılmamış
38	7.5A*	Çekme (sağa dönüş)
39	–	Kullanılmamış
40	–	Kullanılmamış
41	15A*	GÜNEŞ IŞIĞI
42	7.5A*	Çekme (sola dönüş)
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46A	–	Yakıt pompası rölesi
46B	–	Yıkayıcı pompası rölesi
47	–	Motor fanı rölesi
48	–	Marş rölesi
49	–	Kullanılmamış
50	–	Kullanılmamış
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Kullanılmamış
54	–	PCM rölesi
55	–	Üfleyici rölesi
56A	–	A / C debriyaj solenoid rölesi
56B	–	Kullanılmamış
		* Mini Sigortalar ** Maxi Sigortalar

Motor bölmesi (3.0L ve 4.0L)

Kaputun altındaki sigorta kutusunun şeması (3.0L ve 4.0L): Mazda B2300 / B3000 / B4000 (2005)

Motor bölmesindeki sigorta ataması (3.0L ve 4.0L, 2005)

Numara.	amper	Tanım
1	40A**	Yolcu bölmesi sigorta tablosu
2	–	Kullanılmamış
3	40A**	Yolcu bölmesi sigorta tablosu
4	–	Kullanılmamış
5	50A**	Yolcu bölmesi sigorta tablosu
6	–	Kullanılmamış
7	40A**	Marş rölesi sigortası
8	–	Kullanılmamış
9	40A**	K10tak anahtarı
10	–	Kullanılmamış
11	30A**	Güç Aktarma Organı K10trol Modülü (PCM) Röle Sigortası
12	–	Kullanılmamış
13	30A**	Fan motoru (klima)
14	–	Kullanılmamış
15	–	Kullanılmamış
16	–	Kullanılmamış
17	40A**	ABS (motor)
18	–	Kullanılmamış
19	–	Kullanılmamış
20	–	Kullanılmamış
21	10 A*	PCM
22	–	Kullanılmamış
23	20A*	Benzin pompası
24	–	Kullanılmamış
25	10 A*	Klima debriyaj solenoidi
26	–	Kullanılmamış
27	20A*	modül 4×4
28	–	Kullanılmamış
29	–	Kullanılmamış
30	–	Kullanılmamış
31	15A*	Sis farları
32	–	Kullanılmamış
33	30A*	Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler)
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	7.5A*	Çekme (sağa dönüş)
39	–	Kullanılmamış
40	–	Kullanılmamış
41	15A*	GÜNEŞ IŞIĞI
42	7.5A*	Çekme (sola dönüş)
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46A	–	Klima debriyaj solenoidi
46B	–	Yıkayıcı pompası rölesi
47	–	PCM rölesi
48A	–	Yakıt pompası rölesi
48B	–	Sis farı rölesi
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Kullanılmamış
54	–	Kullanılmamış
55	–	Üfleyici rölesi
56	–	Marş rölesi
		* Mini Sigortalar ** Maxi Sigortalar

2006

Yolcu bölmesi

İç sigorta kutusu şeması: Mazda B2300 / B3000 / B4000 (2006)

Yolcu bölmesindeki sigorta yerleşimi (2006)

Numara.	amper	Tanım
1	5A	Pano karartıcı
2	10 A	Park lambalarını çekin
3	10 A	Sağ kısa huzme
4	10 A	Sol kısa far
5	30A	Ön cam silecekleri / yıkayıcı
6	10 A	Radyo (RUN/ACCY)
7	5A	Far anahtarı aydınlatması
8	10 A	Emniyet K10trol Modülü (RCM), PADI (Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi)
9	5A	Grup hava yastığı göstergesi
10	10 A	Küme (ÇALIŞTIR/BAŞLAT), modül 4×4 (ÇALIŞTIR/BAŞLAT)
11	10 A	Siuarl Bağlantı Kutusu (SJB) (Mantık Gücü)
12	–	Kullanılmamış
13	15A	Korna, İç mekan lambaları
14	15A	Uzun far, Uzun far göstergesi (küme)
15	–	Tek dokunuşla röle
16	30A kartuş sigortası	Elektrikli camlar
17	15A	Flaşörler / Tehlikeler
18	–	Kullanılmamış
19	20A	Yüksek merkez stop lambası (CHMSL) / Stop lambaları
20	10 A	Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü, Kilitli frenler ve vites geçişleri, Hız k10trol modülü, Geri vites lambaları, Overdrive iptal anahtarı, Elektr10ik dönüş sinyali (dönüş / tehlike)
21	5A	Marş Röle Bobini
22	5A	Radyo (BAŞLAT), 4×4 Nötr yön (yalnızca manuel)
23	30A	Farlar (kısa huzme ve uzun huzme)
24	20A	Radyo pil güç kaynağı (B +)
25	–	aksesuar rölesi
26	2A	Fren basınç anahtarı
27	10 A	Klima / kombine kapı üfleyici rölesi, 4×4 modül
28	15A	Pille çalışan 4×4 modül (B +)
29	20A	Çakmak, Teşhis k10ektörü (OBD II)
30	5A	Elektrikli Aynalar
31	20A	Ön park lambaları, Arka park lambaları, Plaka lambaları, Dimmer, Çekici park lambaları
32	5A	Fren anahtarı (mantık)
33	5A	Gösterge paneli için pil beslemesi (B +)
34	20A	Priz
35	15A	Elektrikli kilitler

Motor bölmesi (2.3L)

Kaputun altındaki şematik sigorta kutusu (2.3L): Mazda B2300 / B3000 / B4000 (2006)

Motor bölmesindeki sigorta yerleşimi (2.3L, 2006)

Numara.	amper	Tanım
1	40A**	Yolcu bölmesi sigorta tablosu
2	–	Kullanılmamış
3	40A**	Yolcu bölmesi sigorta tablosu
4	–	Kullanılmamış
5	50A**	Yolcu bölmesi sigorta tablosu
6	–	Kullanılmamış
7	40A**	marş solenoidi
8	–	Kullanılmamış
9	40A**	K10tak anahtarı
10	–	Kullanılmamış
11	30A**	Güç Aktarma Organı K10trol Modülü (PCM), Motor Sensörleri
12	–	Kullanılmamış
13	30A**	Fan motoru (klima)
14	–	Kullanılmamış
15	–	Kullanılmamış
16	–	Kullanılmamış
17	40A**	ABS (motor)
18	–	Kullanılmamış
19	20A**	Motor fanı
20	–	Kullanılmamış
21	10 A*	PCM gücü canlı tutar
22	–	Kullanılmamış
23	20A*	Benzin pompası
24	–	Kullanılmamış
25	10 A*	Klima debriyaj solenoidi
26	–	Kullanılmamış
27	–	Kullanılmamış
28	–	Kullanılmamış
29	–	Kullanılmamış
30	–	Kullanılmamış
31	–	Kullanılmamış
32	–	Kullanılmamış
33	30A*	Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler)
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	7.5A*	Çekme (sağa dönüş)
39	–	Kullanılmamış
40	–	Kullanılmamış
41	15A*	GÜNEŞ IŞIĞI
42	7.5A*	Çekme (sola dönüş)
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46 1	–	Yakıt pompası rölesi
46B	–	Yıkayıcı pompası rölesi
47	–	Motor fanı rölesi
48	–	Marş rölesi
49	–	Kullanılmamış
50	–	Kullanılmamış
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Kullanılmamış
54	–	PCM rölesi
55	–	Üfleyici rölesi
56A	–	A / C debriyaj solenoid rölesi
56B	–	Kullanılmamış
		* Mini Sigortalar ** Maxi Sigortalar

Motor bölmesi (3.0L ve 4.0L)

Kaputun altındaki sigorta kutusunun şeması (3.0L ve 4.0L): Mazda B2300 / B3000 / B4000 (2006)

Motor bölmesindeki sigorta ataması (3.0L ve 4.0L, 2006)

Numara.	amper	Tanım
1	40A**	Yolcu bölmesi sigorta tablosu
2	–	Kullanılmamış
3	40A**	Yolcu bölmesi sigorta tablosu
4	–	Kullanılmamış
5	50A**	Yolcu bölmesi sigorta tablosu
6	–	Kullanılmamış
7	40A**	marş solenoidi
8	–	Kullanılmamış
9	40A**	K10tak anahtarı
10	–	Kullanılmamış
11	30A**	Güç Aktarma Organı K10trol Modülü (PCM) Röle Sigortası
12	–	Kullanılmamış
13	30A**	Fan motoru (klima)
14	–	Kullanılmamış
15	–	Kullanılmamış
16	–	Kullanılmamış
17	40A**	ABS (motor)
18	–	Kullanılmamış
19	–	Kullanılmamış
20	–	Kullanılmamış
21	10 A*	PCM gücü canlı tutar
22	–	Kullanılmamış
23	20A*	Benzin pompası
24	–	Kullanılmamış
25	10 A*	Klima debriyaj solenoidi
26	–	Kullanılmamış
27	20A*	modül 4×4
28	–	Kullanılmamış
29	–	Kullanılmamış
30	–	Kullanılmamış
31	15A*	Sis farları
32	–	Kullanılmamış
33	30A*	Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler)
34	–	Kullanılmamış
35	–	Kullanılmamış
36	–	Kullanılmamış
37	–	Kullanılmamış
38	7.5A*	Çekme (sağa dönüş)
39	–	Kullanılmamış
40	–	Kullanılmamış
41	15A*	GÜNEŞ IŞIĞI
42	7.5A*	Çekme (sola dönüş)
43	–	Kullanılmamış
44	–	Kullanılmamış
45A	–	HI / LO Silecek Rölesi
45B	–	Silecek rölesi
46A	–	Klima debriyaj solenoidi
46B	–	Yıkayıcı pompası rölesi
47	–	PCM rölesi
48A	–	Yakıt pompası rölesi
48B	–	Sis farı rölesi
51	–	Kullanılmamış
52	–	Kullanılmamış
53	–	Kullanılmamış
54	–	Kullanılmamış
55	–	Üfleyici rölesi
56	–	Marş rölesi
		* Mini Sigortalar ** Maxi Sigortalar
