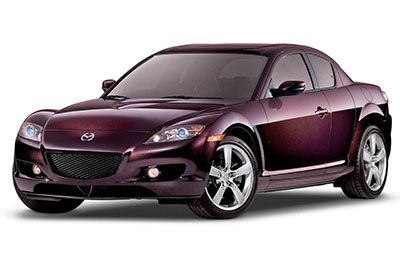

Mazda RX-8 spor araba 2003’ten 2012’ye kadar üretildi. Bu yazımızda Mazda RX-8 2004, 2005, 2006, 2007, 2008, 2009, 2010 ve 2011 sigorta kutularının şemalarını bulacaksınız,   bilgi alın arabanın içindeki sigorta panellerinin yeri hakkında bilgi edinin ve her 1 sigortanın atamasını (sigortaların düzeni) öğrenin.

İçindekiler
  1. Mazda RX-8 2003-2012 Sigorta Düzeni
  2. Yolcu bölmesi
  3. Motor bölmesindeki sigorta kutusu
  4. 2004, 2005
  5. 2006
  6. 2007, 2008
  7. 2009
  8. 2010, 2011
İçerik gizle
1 Mazda RX-8 2003-2012 Sigorta Düzeni
1.1 Yolcu bölmesi
1.2 Motor bölmesindeki sigorta kutusu
1.3 2004, 2005
1.3.1 Makine bölümü
1.3.2 Yolcu bölmesi
1.4 2006
1.4.1 Makine bölümü
1.4.2 Yolcu bölmesi
1.5 2007, 2008
1.5.1 Makine bölümü
1.5.2 Yolcu bölmesi
1.6 2009
1.6.1 Makine bölümü
1.6.2 Yolcu bölmesi
1.7 2010, 2011
1.7.1 Makine bölümü
1.7.2 Yolcu bölmesi

Mazda RX-8 2003-2012 Sigorta Düzeni

Mazda RX-8’in çakmak sigortaları (elektrik prizi)  # 1 “SİGAR” (çakmak), # 3 “AUX PWR” (2003-2008: Aksesuar soketi), # 13 “OUTLET” (2009 -2011: aksesuar soketi) yolcu bölmesi sigorta kutusunda ve 8 numaralı “ACC” (çakmak, aksesuar soketi) sigorta motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Elektrik sistemi çalışmıyorsa, önce sürücü tarafındaki sigortaları k10trol ediniz.

Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.

Yolcu bölmesi

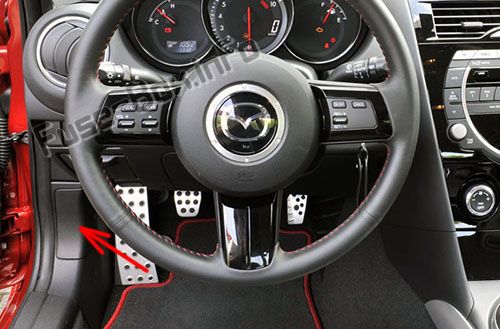

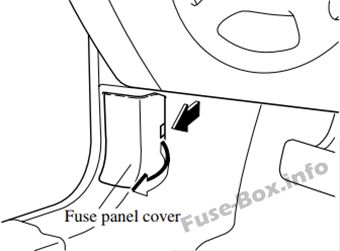

Sigorta kutusu aracın sol tarafında bulunur.Sigortaların yolcu bölmesindeki yeri: Mazda RX-8 (2004-2011)

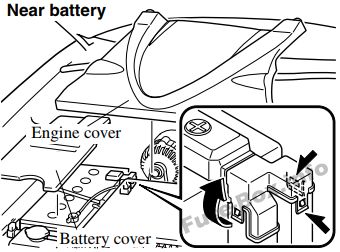

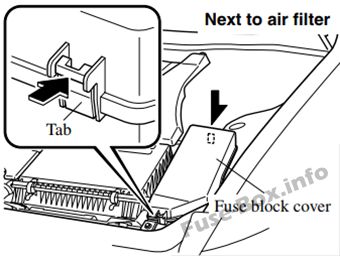

Motor bölmesindeki sigorta kutusu

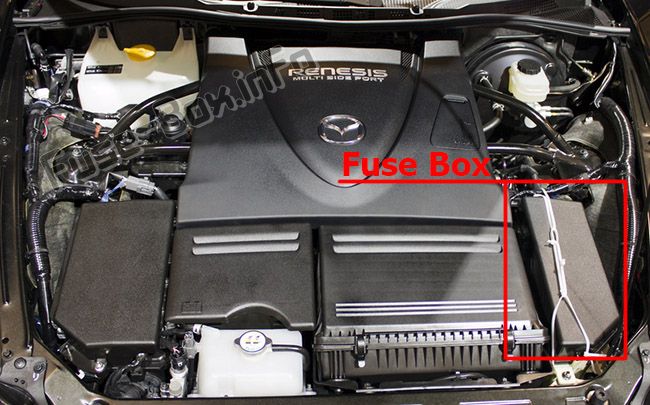

Sigortaların motor bölmesindeki yeri: Mazda RX-8 (2004-2011)



Sigorta kutusu şemaları

2004, 2005

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda RX-8 (2004, 2005)

Motor bölmesindeki sigorta yerleşimi (2004, 2005)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 MÜDÜR 120A Tüm devrelerin korunması için
2 SU ISITICI 40A Su ısıtıcı
3 HAVA POMPASI 60A Hava pompası
4 BTN 30A Elektrikli camlar, Elektrikli kapı kilitleri, Aydınlatmalı giriş sistemi, Mo10roof (Bazı modellerde)
5 BOŞLUK 50A Arka cam buz çözücüsü
6 FAN 40A Elektrikli fan
7 ABS/ASN 60A ABS, DSC (Bazı modeller)
8 CAC 30A Çakmak, Elektrikli ayna, Aksesuar prizi, Ses sistemi
9 ÖNCÜLÜK ETMEK 15A Uzun huzmeli farlar (Bazı modellerde), Far temizleyici (Bazı modellerde)
10 DÜŞÜK KAFASI R 15A Kısa huzme (RH)
11 DÜŞÜK BAŞ 15A Kısa huzme (LH)
12 DRL 15A DRL (Uzun far) (Bazı modeller)
13 ASN 30A ASN (Bazı modeller)
14 SICAK KOLTUK 20A Isıtmalı koltuk (Bazı modellerde)
15 H / TEMİZ 20A Far temizleyici (Bazı modellerde)
16 R.FOG 10 A –
17 SİS 15A Sis farları (Bazı modellerde)
18 Klima MAG 10 A Klima
19 IG 30A Çeşitli devrelerin korunması için
20 IG ANAHTARI 15A Çeşitli devrelerin korunması için
21 DUR 15A Fren lambaları
22 BENZİN POMPASI 20A Benzin pompası
23 korna 15A korna çalmak
24 RİSK 15A Tehlike uyarı ışıkları, Flaşörler
25 ETV 15A Elektrikli kelebek
26 SİLECEK 20A Ön cam sileceği ve yıkayıcı
27 P.RÜZGÂR 20A Elektrikli camlar
28 MOTOR 15A Motor k10trol sistemi, Ek güvenlik sistemi, ABS, Hidrolik direksiy10
29 SIRA 10 A Arka lambalar, Plaka lambası, Park lambaları, Ön yan lambalar, Arka yan lambalar
30 ILLUMI 10 A Işıklı giriş sistemi
31 EGI Comp1 10 A Motor k10trol sistemi
32 EGI COMP2 10 A Motor k10trol sistemi
33 EGI INJ 15A Yakıt enjektörü
34 EPS 60A hidrolik direksiy10
Yolcu bölmesi

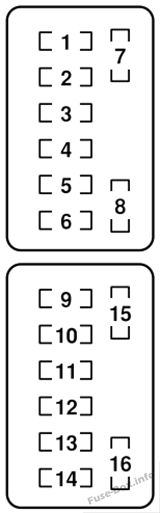

İç sigorta kutusu şeması: Mazda RX-8 (2004, 2005)

Yolcu bölmesindeki sigorta yerleşimi (2004, 2005)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 PURO 15A çakmak
2 CAC 7.5A Ses sistemi. Elektrikle çalışan dikiz aynası
3 GÜÇ KAYNAĞI 20A Aksesuar soketi
4 AC 7.5A Klima
5 – – –
6 – – –
7 KIYAMAMAK 7.5A –
8 KIYAMAMAK 20A –
9 M.DEF 10 A Ayna buz çözücü (Bazı modellerde)
10 ASN 7.5A ASN (Bazı modeller)
11 SES 20A Ses sistemi (Bazı modeller)
12 D.KİLİT 30A Elektrikli kapı kilitleri, açılır tavan (Bazı modellerde)
13 P.RÜZGÂR 30A Elektrikli camlar
14 ODA 15A İç mekan ışıkları
15 KIYAMAMAK 15A –
16 KIYAMAMAK 10 A –



2006

Makine bölümü

Kaputun altındaki sigorta kutusu şeması: Mazda RX-8 (2006)



Motor bölmesindeki sigorta yerleşimi (2006)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 MÜDÜR 120A Tüm devrelerin korunması için
2 SU ISITICI 40A Su ısıtıcı
3 HAVA POMPASI 60A Hava pompası
4 BTN 30A Elektrikli camlar, Elektrikli kapı kilitleri, Aydınlatmalı giriş sistemi, Mo10roof (Bazı modellerde)
5 BOŞLUK 50A Arka cam buz çözücüsü
6 FAN 40A Elektrikli fan
7 ABS/ASN 60A ABS, DSC (Bazı modeller)
8 CAC 30A Çakmak, Elektrikli ayna, Aksesuar prizi, Ses sistemi
9 ÖNCÜLÜK ETMEK 15A Uzun huzmeli farlar (Bazı modellerde), Far temizleyici (Bazı modellerde)
10 DÜŞÜK KAFASI R 15A Kısa huzme (RH)
11 DÜŞÜK BAŞ 15A Kısa huzme (LH)
12 DRL 15A DRL (Uzun far) (Bazı modeller)
13 ASN 30A ASN (Bazı modeller)
14 SICAK KOLTUK 20A Isıtmalı koltuk (Bazı modellerde)
15 H / TEMİZ 20A Far temizleyici (Bazı modellerde)
16 R.FOG 10 A –
17 SİS 15A Sis farları (Bazı modellerde)
18 Klima MAG 10 A Klima
19 IG 30A Çeşitli devrelerin korunması için
20 IG ANAHTARI 15A Çeşitli devrelerin korunması için
21 DUR 15A Fren lambaları
22 BENZİN POMPASI 20A Benzin pompası
23 korna 15A korna çalmak
24 RİSK 15A Tehlike uyarı ışıkları, Flaşörler
25 ETV 15A Elektrikli kelebek
26 SİLECEK 20A Ön cam sileceği ve yıkayıcı
27 P.RÜZGÂR 20A Elektrikli camlar
28 MOTOR 15A Motor k10trol sistemi, Ek güvenlik sistemi, ABS, Hidrolik direksiy10
29 SIRA 10 A Arka lambalar, Plaka lambası, Park lambaları, Ön yan lambalar, Arka yan lambalar
30 ILLUMI 10 A Işıklı giriş sistemi
31 EGI Comp1 10 A Motor k10trol sistemi
32 EGI COMP2 10 A Motor k10trol sistemi
33 EGI INJ 15A Yakıt enjektörü
34 EPS 60A hidrolik direksiy10
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda RX-8 (2006)

Yolcu bölmesindeki sigorta yerleşimi (2006)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 PURO 15A çakmak
2 CAC 7.5A Ses sistemi. Elektrikle çalışan dikiz aynası
3 GÜÇ KAYNAĞI 20A Aksesuar soketi
4 AC 7.5A Klima
5 METRE 10 A Gösterge paneli
6 MTC 10 A İletim k10trol sistemi
7 KIYAMAMAK 7.5A –
8 KIYAMAMAK 20A –
9 M.DEF 10 A Ayna buz çözücü (Bazı modellerde)
10 ASN 7.5A ASN (Bazı modeller)
11 SES 20A Ses sistemi (Bazı modeller)
12 D.KİLİT 30A Elektrikli kapı kilitleri, açılır tavan (Bazı modellerde)
13 P.RÜZGÂR 30A Elektrikli camlar
14 ODA 15A İç mekan ışıkları
15 KIYAMAMAK 15A –
16 KIYAMAMAK 10 A –



2007, 2008

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda RX-8 (2007, 2008)



Motor bölmesindeki sigorta yerleşimi (2007, 2008)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 MÜDÜR 120A Tüm devrelerin korunması için
2 SU ISITICI 40A Su ısıtıcı
3 HAVA POMPASI 60A Hava pompası
4 BTN 30A Elektrikli camlar, Elektrikli kapı kilitleri, Aydınlatmalı giriş sistemi, Mo10roof (Bazı modellerde)
5 BOŞLUK 50A Arka cam buz çözücüsü
6 FAN 40A Elektrikli fan
7 ABS/ASN 60A ABS, DSC (Bazı modeller)
8 CAC 30A Çakmak, Elektrikli ayna, Aksesuar prizi, Ses sistemi
9 ÖNCÜLÜK ETMEK 15A Uzun huzmeli farlar (Bazı modellerde), Far temizleyici (Bazı modellerde)
10 DÜŞÜK KAFASI R 15A Kısa huzme (RH)
11 DÜŞÜK BAŞ 15A Kısa huzme (LH)
12 DRL 15A DRL (Uzun far) (Bazı modeller)
13 ASN 30A ASN (Bazı modeller)
14 SICAK KOLTUK 20A Isıtmalı koltuk (Bazı modellerde)
15 H / TEMİZ 20A Far temizleyici (Bazı modellerde)
16 R.FOG 10 A –
17 SİS 15A Sis farları (Bazı modellerde)
18 Klima MAG 10 A Klima
19 IG 30A Çeşitli devrelerin korunması için
20 IG ANAHTARI 15A Çeşitli devrelerin korunması için
21 DUR 15A Fren lambaları
22 BENZİN POMPASI 20A Benzin pompası
23 korna 15A korna çalmak
24 RİSK 15A Tehlike uyarı ışıkları, Flaşörler
25 ETV 15A Elektrikli kelebek
26 SİLECEK 20A Ön cam sileceği ve yıkayıcı
27 P.RÜZGÂR – –
28 MOTOR 15A Motor k10trol sistemi, Ek güvenlik sistemi, ABS, Hidrolik direksiy10
29 SIRA 10 A Arka lambalar, Plaka lambası, Park lambaları, Ön yan lambalar, Arka yan lambalar
30 ILLUMI 10 A Işıklı giriş sistemi
31 EGI Comp1 10 A Motor k10trol sistemi
32 EGI COMP2 10 A Motor k10trol sistemi
33 EGI INJ 15A Yakıt enjektörü
34 EPS 60A hidrolik direksiy10
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda RX-8 (2007, 2008)

Yolcu bölmesindeki sigorta yerleşimi (2007, 2008)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 PURO 15A çakmak
2 CAC 7.5A Ses sistemi. Elektrikle çalışan dikiz aynası
3 GÜÇ KAYNAĞI 20A Aksesuar soketi
4 AC 7.5A Klima
5 METRE 10 A Gösterge paneli
6 MTC 10 A İletim k10trol sistemi
7 KIYAMAMAK – –
8 KIYAMAMAK – –
9 M.DEF 10 A Ayna buz çözücü (Bazı modellerde)
10 ASN 7.5A ASN (Bazı modeller)
11 SES 20A Ses sistemi (Bazı modeller)
12 D.KİLİT 30A Elektrikli kapı kilitleri, açılır tavan (Bazı modellerde)
13 P.RÜZGÂR 30A Elektrikli camlar
14 ODA 15A İç mekan ışıkları
15 KIYAMAMAK – –
16 KIYAMAMAK – –



2009

Makine bölümü

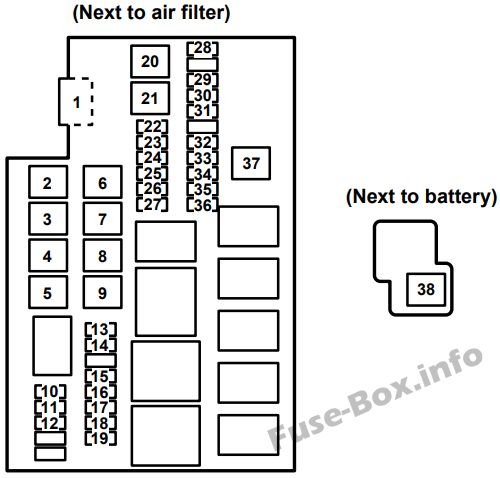

Kaputun altındaki sigorta kutusunun şeması: Mazda RX-8 (2009)

Motor bölmesindeki sigorta yerleşimi (2009)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 MÜDÜR 120A Tüm devrelerin korunması için
2 SU ISITICI 40A Su ısıtıcı
3 HAVA POMPASI 60A Hava pompası
4 BTN 30A Elektrikli camlar, Elektrikli kapı kilitleri, Aydınlatmalı giriş sistemi, Mo10roof (Bazı modellerde)
5 BOŞLUK 50A Arka cam buz çözücüsü
6 FAN 1 30A Elektrikli fan 1
7 ABS/ASN 40A ABS, DSC (Bazı modeller)
8 CAC 30A Çakmak, Elektrikli ayna, Aksesuar prizi, Ses sistemi
9 FAN 2 30A Elektrikli fan 2
10 ÖNCÜLÜK ETMEK 15A Uzun huzmeli farlar (Bazı modellerde), Far temizleyici (Bazı modellerde)
11 DÜŞÜK KAFASI R 15A Kısa huzme (RH)
12 DÜŞÜK BAŞ 15A Kısa huzme (LH)
13 DRL 15A DRL (Uzun far) (Bazı modeller)
14 ASN 30A ASN (Bazı modeller)
15 SICAK KOLTUK 20A Isıtmalı koltuk (Bazı modellerde)
16 H / TEMİZ 20A Far temizleyici (Bazı modellerde)
17 R.FOG – –
18 SİS 15A Sis farları (Bazı modellerde)
19 AC 10 A Klima
20 IG 40A Çeşitli devrelerin korunması için
21 P.RÜZGÂR 1 30A Elektrikli pencere
22 IG ANAHTARI 15A Çeşitli devrelerin korunması için
23 DUR 10 A Fren lambaları
24 BENZİN POMPASI 20A Benzin pompası
25 korna 15A korna çalmak
26 RİSK 15A Tehlike uyarı ışıkları, Flaşörler
27 ETV 15A Elektrikli kelebek
28 NS 10 A Giriş
29 SİLECEK 20A Ön cam sileceği ve yıkayıcı
30 MTC 15A TCM (Bazı modeller)
31 MOTOR 15A Motor k10trol sistemi, Ek güvenlik sistemi, ABS, Hidrolik direksiy10
32 SIRA 10 A Arka lambalar, plaka lambası, park lambaları, ön pozisy10 lambaları. Arka yan işaret lambaları
33 ILLUMI 7.5A Işıklı giriş sistemi
34 EGI Comp1 15A Motor k10trol sistemi
35 EGI COMP2 10 A Motor k10trol sistemi
36 EGI INJ 15A Yakıt enjektörü
37 P.RÜZGAR 2 20A Elektrikli pencere
38 EPS 60A hidrolik direksiy10
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda RX-8 (2009)

Yolcu bölmesindeki sigorta yerleşimi (2009)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 PURO 15A çakmak
2 CAC 7.5A Ses sistemi. Elektrikle çalışan dikiz aynası
3 ÇIKIŞ – –
4 AC 7.5A Klima
5 METRE 10 A Gösterge paneli
6 – – –
7 KIYAMAMAK – –
8 KIYAMAMAK – –
9 M.DEF 10 A Ayna buz çözücü (Bazı modellerde)
10 ASN 7.5A ASN (Bazı modeller)
11 SES 25A Ses sistemi (Bose ses sistemi ile d10atılmış model) (Bazı modeller)
12 D.KİLİT 30A Elektrikli kapı kilitleri, açılır tavan (Bazı modellerde)
13 ÇIKIŞ 15A Aksesuar soketi
14 ODA 15A İç mekan ışıkları
15 KIYAMAMAK – –
16 KIYAMAMAK – –



2010, 2011

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda RX-8 (2010, 2011)



Motor bölmesindeki sigorta yerleşimi (2010, 2011)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 MÜDÜR 120A Tüm devrelerin korunması için
2 SU ISITICI 40A Su ısıtıcı
3 HAVA POMPASI 60A Hava pompası
4 BTN 30A Elektrikli kapı kilitleri, Aydınlatmalı giriş sistemi, Mo10roof (Bazı modellerde)
5 BOŞLUK 50A Arka cam buz çözücüsü
6 FAN 1 30A Elektrikli fan 1
7 ABS/ASN 40A ABS, DSC (Bazı modeller)
8 CAC 30A Çakmak, Elektrikli ayna, Aksesuar prizi, Ses sistemi
9 FAN 2 30A Elektrikli fan 2
10 ÖNCÜLÜK ETMEK 15A Uzun huzmeli farlar (Bazı modellerde), Far temizleyici (Bazı modellerde)
11 DÜŞÜK KAFASI R 15A Kısa huzme (RH)
12 DÜŞÜK BAŞ 15A Kısa huzme (LH)
13 DRL 15A DRL (Uzun far) (Bazı modeller)
14 ASN 30A ASN (Bazı modeller)
15 SICAK KOLTUK 20A Isıtmalı koltuk (Bazı modellerde)
16 H / TEMİZ 20A Far temizleyici (Bazı modellerde)
17 R.FOG – –
18 SİS 15A Sis farları (Bazı modellerde)
19 AC 10 A Klima
20 IG 40A Çeşitli devrelerin korunması için
21 P.RÜZGÂR 1 30A Elektrikli pencere
22 IG ANAHTARI 15A Çeşitli devrelerin korunması için
23 DUR 10 A Fren lambaları
24 BENZİN POMPASI 20A Benzin pompası
25 korna 15A korna çalmak
26 RİSK 15A Tehlike uyarı ışıkları, Flaşörler
27 ETV 15A Elektrikli kelebek
28 NS 10 A Giriş
29 SİLECEK 20A Ön cam sileceği ve yıkayıcı
30 MTC 15A TCM (Bazı modeller)
31 MOTOR 15A Motor k10trol sistemi, Ek güvenlik sistemi, ABS, Hidrolik direksiy10
32 SIRA 10 A Arka lambalar, Plaka lambası, Park lambaları, Ön yan lambalar, Arka yan lambalar
33 ILLUMI 7.5A Işıklı giriş sistemi
34 EGI Comp1 15A Motor k10trol sistemi
35 EGI COMP2 10 A Motor k10trol sistemi
36 EGI INJ 15A Yakıt enjektörü
37 P.RÜZGAR 2 20A Elektrikli pencere
38 EPS 60A hidrolik direksiy10
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda RX-8 (2010, 2011)

Yolcu bölmesindeki sigorta yerleşimi (2010, 2011)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 PURO 15A çakmak
2 CAC 7.5A Ses sistemi. Elektrikle çalışan dikiz aynası
3 ÇIKIŞ – –
4 AC 7.5A Klima
5 METRE 10 A Gösterge paneli
6 – – –
7 KIYAMAMAK – –
8 KIYAMAMAK – –
9 M.DEF 10 A Ayna buz çözücü (Bazı modellerde)
10 ASN 7.5A ASN (Bazı modeller)
11 SES 25A Ses sistemi (Bose ses sistemi ile d10atılmış model) (Bazı modeller)
12 D.KİLİT 30A Elektrikli kapı kilitleri, açılır tavan (Bazı modellerde)
13 ÇIKIŞ 15A Aksesuar soketi
14 ODA 15A İç mekan ışıkları
15 KIYAMAMAK – –
16 KIYAMAMAK – –
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
