Bu yazıda, 1999’dan 2003’e kadar üretilen 8inci nesil Mazda Protege / 323’ü (BJ) ele alıyoruz. Burada
İçindekiler
Mazda Protege 2000-2003 Sigorta Düzeni
Yolcu bölmesindeki sigorta kutusu

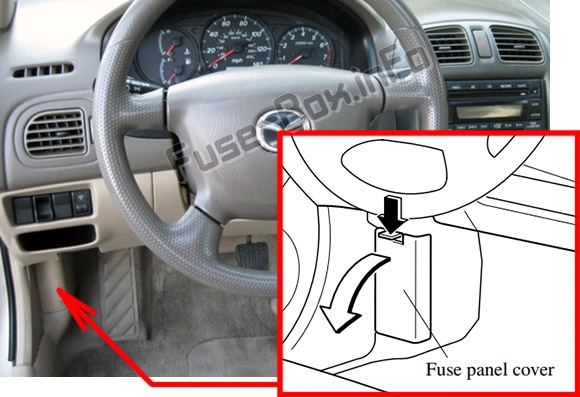

Sigorta kutusu konumu
Aracın sol tarafında, kaputun arkasında bulunur.

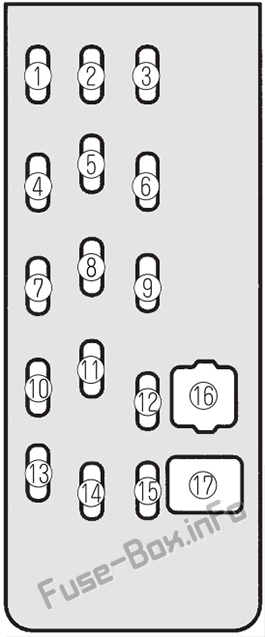

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amper | Korumalı bileşen |
|---|---|---|---|
| 1 | S/WRM | 15 1 | Çeşitli devrelerin korunması için |
| 2 | H/CLN | 20 1 | Çeşitli devrelerin korunması için |
| 3 | RADYO | 15 1 | Ses sistemi |
| 4 | AC | 15 1 | Klima |
| 5 | SİLECEK R. | 10 A | Çeşitli devrelerin korunması için |
| 6 | – | – | Kullanılmamış |
| 7 | – | – | Kullanılmamış |
| 8 | ODA | 10 A | İç aydınlatma, Bagaj aydınlatması, Bagaj aydınlatması |
| 9 | AYNA DEF | 10 A | Kullanılmamış |
| 10 | – | – | Kullanılmamış |
| 11 | KİLİT | 30 1 | Elektrikli kapı kilitleme |
| 12 | P / RÜZGAR | 30 1 | Kullanılmamış |
| 13 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 14 | MOTOR | 10 A | Motor k10trol ünitesi |
| 15 | METRE | 10 A | Gösterge paneli |
| 16 | – | – | Kullanılmamış |
| 17 | P / RÜZGAR | 30 1 | Elektrikli camlar |
Motor bölmesindeki sigorta kutusu

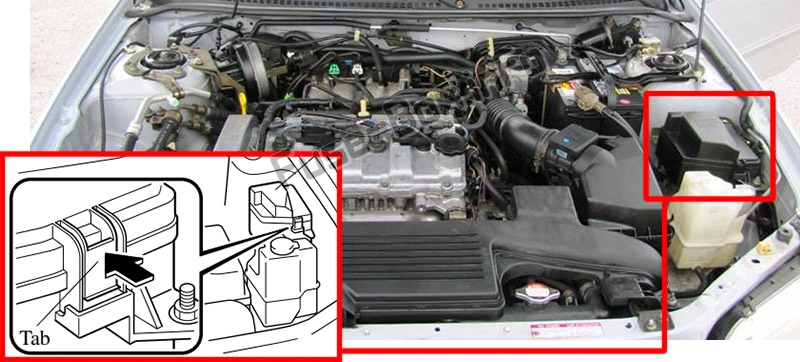

Sigorta kutusu konumu

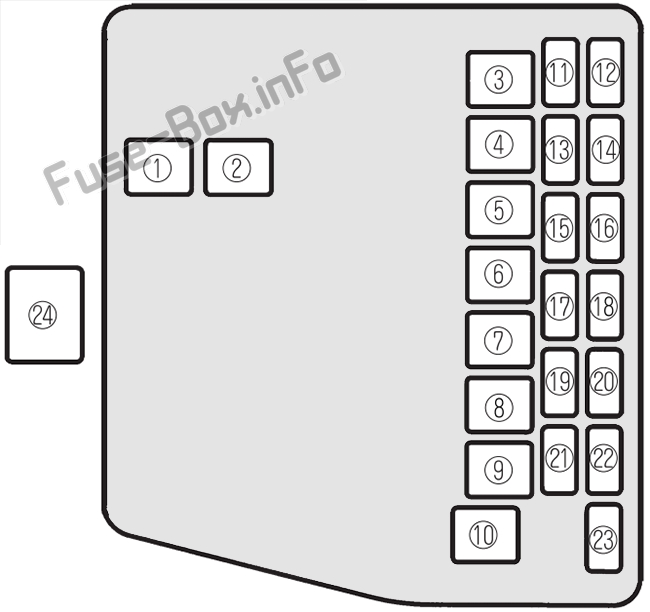

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amper | Korumalı bileşen |
|---|---|---|---|
| 1 | SU ISITICI | 40 1 | Su ısıtıcı |
| 2 | karın kasları | 60 A | Kilitlenme önleyici fren sistemi, Çeşitli devrelerin korunması için |
| 3 | IG ANAHTARI | 60 A | Çeşitli devrelerin korunması için |
| 4 | CTP | 30 1 | Kullanılmamış |
| 5 | PARILTI | 40 1 | Kullanılmamış |
| 6 | – | – | Kullanılmamış |
| 7 | FAN | 30 1 | Fan |
| 8 | BTN | 40 1 | İç aydınlatma, Elektrikli kapı kilitleri |
| 9 | REKLAM HAYRANI | 30 1 | Klima için ek soğutma fanı |
| 10 | INJ OU FIP | 30 1 | Motor k10trol ünitesi |
| 11 | AC | 10 A | Klima |
| 12 | ST.SIG | 10 A | Başlat sinyali |
| 13 | korna | 15 1 | korna çalmak |
| 14 | RİSK | 15 1 | Tehlike ışıkları |
| 15 | SIRA | 15 1 | Arka lambalar |
| 16 | BAŞLIK C / U | 7,5 A | Çeşitli devrelerin korunması için |
| 17 | SİS | 15 1 | Kullanılmamış |
| 18 | SİS | 15 1 | 2000-2001: Çeşitli devrelerin korunması için 2002-2003: Sis farları |
| 19 | DUR | 15 1 | Fren lambaları |
| 20 | HEAD-R | 15 1 | Far-sağ |
| 21 | BAŞ-L | 15 1 | Far-sol |
| 22 | – | – | Kullanılmamış |
| 23 | BAŞLA MERHABA | 15 1 | Kullanılmamış |
| 24 | MÜDÜR | 100A | Tüm devrelerin korunması için |
