Bu yazıda, 2016’dan günümüze kadar mevcut olan dördüncü nesil Mazda MX-5 Miata’yı (ND) ele alıyoruz. Burada Mazda MX-5 Miata 2016, 2017, 2018 ve 2019’un sigorta kutusu şemalarını bulacaksınız    ve sigorta panellerinin araç içindeki konumu hakkında bilgi alacak ve her 1 sigortanın atanması (sigortaların düzenlenmesi) hakkında daha fazla bilgi edineceksiniz.

İçindekiler
  1. Mazda MX-5 Miata 2016-2019 sigorta düzeni …
  2. Yolcu bölmesi
  3. Motor bölmesindeki sigorta kutusu
  4. 2016
  5. 2017
  6. 2018, 2019
İçerik gizle
1 Mazda MX-5 Miata 2016-2019 sigorta düzeni …
1.1 Yolcu bölmesi
1.2 Motor bölmesindeki sigorta kutusu
1.3 2016
1.3.1 Makine bölümü
1.3.2 Yolcu bölmesi
1.4 2017
1.4.1 Makine bölümü
1.4.2 Yolcu bölmesi
1.5 2018, 2019
1.5.1 Makine bölümü
1.5.2 Yolcu bölmesi

Mazda MX-5 Miata 2016-2019 sigorta düzeni …

Çakmak sigortası (soket):  n ° 5 “F.OUTLET”, yolcu bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Elektrik sistemi çalışmıyorsa öncelikle aracın sol tarafındaki sigortaları k10trol ediniz.

Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.

Yolcu bölmesi

Sigorta kutusu, aracın sol tarafındaki kapağın arkasında bulunur.Sigortaların yolcu bölmesindeki yeri: Mazda MX-5 Miata (ND; 2016-2019 ..)

Motor bölmesindeki sigorta kutusu

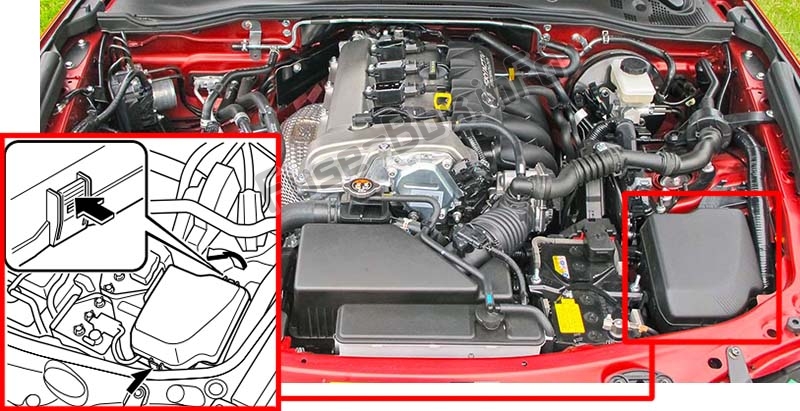

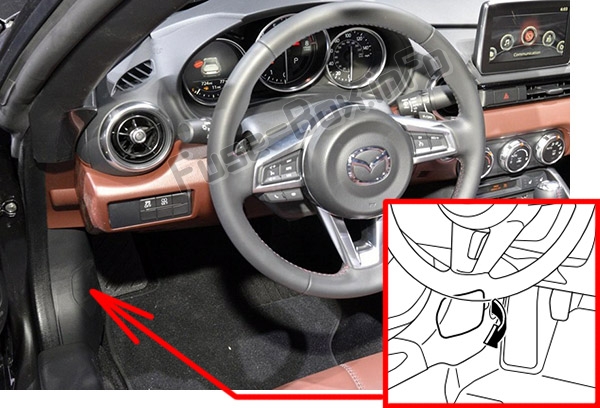

Sigortaların motor bölmesindeki yeri: Mazda MX-5 Miata (ND; 2016-2019 ..)



Sigorta kutusu şemaları

2016

Makine bölümü

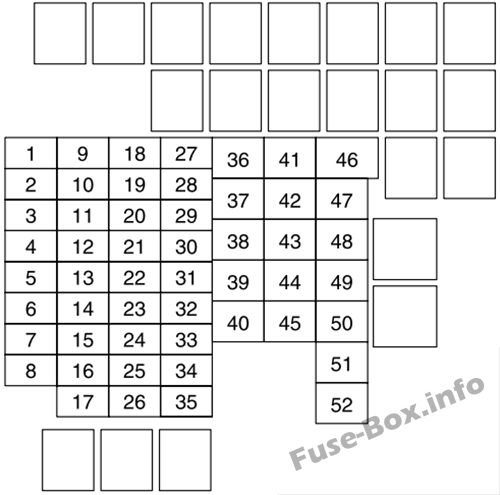

Kaputun altındaki sigorta kutusunun şeması: Mazda MX-5 Miata (2016)



Motor bölmesindeki sigorta yerleşimi (2016)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 FR IG3 5 1 –
2 FR IG2 5 1 –
3 KÖŞE2 7,5 A korna çalmak
4 C / U IG1 15 1 Çeşitli devrelerin korunması için
5 FR IG1 7,5 A Motor k10trol sistemi
6 – – –
7 İÇ MEKAN 15 1 tavan lambası
8 +B 7,5 A Motor k10trol sistemi
9 SES2 15 1 Ses sistemi
10 SAYAÇ1 10 A Gösterge paneli
11 SRS1 7,5 A şişme çanta
12 – – –
13 RADYO 7,5 A Ses sistemi
14 MOTOR3 20 1 Motor k10trol sistemi
15 MOTOR1 10 A Motor k10trol sistemi
16 MOTOR2 15 1 Motor k10trol sistemi
17 SES1 25 1 Ses sistemi
18 Klima MAG 7,5 A Klima
19 POMPA İÇİN 20 1 Şanzıman k10trol sistemi (Bazı modeller)
20 İLE 15 1 Şanzıman k10trol sistemi (Bazı modeller)
21 D KİLİDİ 25 1 Elektrikli kapı kilitleme
22 H / L Sağ 20 1 Deniz Feneri (sağda)
23 TR + B2 7,5 A Motor k10trol sistemi
24 SIRA 20 1 Arka lambalar, plaka lambaları. Park lambaları
25 DRL 15 1 –
26 ODA 25 1 tavan lambası
27 SİS 15 1 –
28 H / TEMİZ 20 1 –
29 DUR 10 A Fren lambaları
30 korna 15 1 korna çalmak
31 H/L İletişim 20 1 Phare (LH)
32 ABS/DSC S 30 1 ABS, dinamik stabilite k10trol sistemi
33 RİSK 15 1 Tehlike uyarı ışıkları, Flaşörler
34 BENZİN POMPASI 15 1 Yakıt sistemi
35 +B3 5 1 –
36 SİLECEK 20 1 Ön cam silecekleri
37 KABİN + B 50 A Çeşitli devrelerin korunması için
38 – – –
39 – – –
40 ABS/DSC M 50 A ABS, dinamik stabilite k10trol sistemi
41 POMPA A / R EVVT 20 1 Motor k10trol sistemi
42 EVPS 30 1 Fren k10trol sistemi
43 VENTİLATÖR1 30 1 Fan
44 VENTİLATÖR2 40 1 –
45 ING.ANA 40 1 Motor k10trol sistemi
46 EPS 60 A Hidrolik direksiy10 sistemi
47 BOŞLUK 30 1 Arka cam buğu çözücü
48 IG2 30 1 Çeşitli devrelerin korunması için
49 ENJEKTÖR 30 1 Motor k10trol sistemi
50 SU ISITICI 40 1 Klima
51 – – –
52 – – –
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda MX-5 Miata (2016)

Yolcu bölmesindeki sigorta yerleşimi (2016)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 Sağ Sağ 30 1 –
2 SAĞ L 30 1 –
3 – – –
4 – – –
5 F. ÇIKIŞ 15 1 yan yakalamalar
6 – – –
7 IND’DE 7,5 A AT vites göstergesi (Bazı modellerde)
8 AYNA 7,5 A Elektrikle çalışan dikiz aynası
9 R_PONT R 30 1 –
10 R_PONT L 30 1 –
11 F. Yıkayıcı 15 1 Ön cam yıkayıcı
12 P.PENCERE 30 1 Elektrikli camlar
13 – – –
14 SRS2 / HARİÇ 15 1 –
15 SICAK KOLTUK 20 1 Isıtmalı koltuk (Bazı modellerde)
16 M.DEF 7,5 A Ayna buğu çözücü (Bazı modellerde)



2017

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda MX-5 Miata (2017)



Motor bölmesindeki sigorta yerleşimi (2017)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 FR IG3 5 1 –
2 FR IG2 5 1 –
3 KÖŞE2 7,5 A korna çalmak
4 C / U IG1 15 1 Çeşitli devrelerin korunması için
5 FR IG1 7,5 A Motor k10trol sistemi
6 – – –
7 İÇ MEKAN 15 1 tavan lambası
8 +B 7,5 A Motor k10trol sistemi
9 SES2 15 1 Ses sistemi
10 SAYAÇ1 10 A Gösterge paneli
11 SRS1 7,5 A şişme çanta
12 – – –
13 RADYO 7,5 A Ses sistemi
14 MOTOR3 20 1 Motor k10trol sistemi
15 MOTOR1 10 A Motor k10trol sistemi
16 MOTOR2 15 1 Motor k10trol sistemi
17 SES1 25 1 Ses sistemi
18 Klima MAG 7,5 A Klima
19 POMPA H / L HI 20 1 Şanzıman k10trol sistemi (Bazı modeller)
20 İLE 15 1 Şanzıman k10trol sistemi (Bazı modeller)
21 D KİLİDİ 25 1 Elektrikli kapı kilitleme
22 H / L Sağ 20 1 Deniz Feneri (sağda)
23 TR + B2 7,5 A Motor k10trol sistemi
24 SIRA 20 1 Arka lambalar, plaka lambaları. Park lambaları
25 DRL 15 1 –
26 ODA 25 1 tavan lambası
27 SİS 15 1 –
28 H / TEMİZ 20 1 –
29 DUR 10 A Fren lambaları
30 korna 15 1 korna çalmak
31 H/L İletişim 20 1 Phare (LH)
32 ABS/DSC S 30 1 ABS, dinamik stabilite k10trol sistemi
33 RİSK 15 1 Tehlike uyarı ışıkları, Flaşörler
34 BENZİN POMPASI 15 1 Yakıt sistemi
35 +B3 5 1 –
36 SİLECEK 20 1 Ön cam silecekleri
37 KABİN + B 50 A Çeşitli devrelerin korunması için
38 – – –
39 – – –
40 ABS/DSC M 50 A ABS, dinamik stabilite k10trol sistemi
41 POMPA A / R EVVT 20 1 Motor k10trol sistemi
42 EVPS 30 1 Fren k10trol sistemi
43 VENTİLATÖR1 30 1 Fan
44 VENTİLATÖR2 40 1 –
45 ING.ANA 40 1 Motor k10trol sistemi
46 EPS 60 A Hidrolik direksiy10 sistemi
47 BOŞLUK 30 1 Arka cam buğu çözücü
48 IG2 30 1 Çeşitli devrelerin korunması için
49 ENJEKTÖR 30 1 Motor k10trol sistemi
50 SU ISITICI 40 1 Klima
51 – – –
52 – – –
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda MX-5 Miata (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 Sağ Sağ 30 1 Geri Çekilebilir Fastback (RH) (Bazı modellerde)
2 SAĞ L 30 1 Geri Çekilebilir Fastback (LH) (Bazı modellerde)
3 – – –
4 – – –
5 F. ÇIKIŞ 15 1 yan yakalamalar
6 – – –
7 IND’DE 7,5 A AT vites göstergesi (Bazı modellerde)
8 AYNA 7,5 A Elektrikle çalışan dikiz aynası
9 R_PONT R 30 1 Geri Çekilebilir Fastback (RH) (Bazı modellerde)
10 R_PONT L 30 1 Geri Çekilebilir Fastback (LH) (Bazı modellerde)
11 F. Yıkayıcı 15 1 Ön cam yıkayıcı
12 P.PENCERE 30 1 Elektrikli camlar
13 – – –
14 SRS2 / HARİÇ 15 1 –
15 SICAK KOLTUK 20 1 Isıtmalı koltuk (Bazı modellerde)
16 M.DEF 7,5 A Ayna buğu çözücü (Bazı modellerde)



2018, 2019

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda MX-5 Miata (2018)



Motor bölmesindeki sigorta yerleşimi (2018, 2019)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 FR IG3 5 1 –
2 FR IG2 5 1 –
3 KÖŞE2 7,5 A korna çalmak
4 C / U IG1 15 1 Çeşitli devrelerin korunması için
5 FR IG1 7,5 A Motor k10trol sistemi
6 – – –
7 İÇ MEKAN 15 1 tavan lambası
8 +B 7,5 A Motor k10trol sistemi
9 SES2 15 1 Ses sistemi
10 SAYAÇ1 10 A Gösterge paneli
11 SRS1 7,5 A şişme çanta
12 – – –
13 RADYO 7,5 A Ses sistemi
14 MOTOR3 20 1 2018: Motor k10trol sistemi
2019: Kullanılmıyor
15 MOTOR1 10 A Motor k10trol sistemi
16 MOTOR2 15 1 Motor k10trol sistemi
17 SES1 25 1 Ses sistemi
18 Klima MAG 7,5 A Klima
19 POMPA
H / L HI		 20 1 2018: Kullanılmıyor
2019: Şanzıman k10trol sistemi (Bazı modeller)
20 İLE 15 1 Şanzıman k10trol sistemi (Bazı modeller)
21 D KİLİDİ 25 1 Elektrikli kapı kilitleme
22 H / L Sağ 20 1 Deniz Feneri (sağda)
23 TR + B2 7,5 A Motor k10trol sistemi
24 SIRA 20 1 Arka lambalar, plaka lambaları. Park lambaları
25 DRL 15 1 –
26 ODA 25 1 tavan lambası
27 SİS 15 1 –
28 H / TEMİZ 20 1 –
29 DUR 10 A Fren lambaları
30 korna 15 1 korna çalmak
31 H/L İletişim 20 1 Phare (LH)
32 ABS/DSC S 30 1 ABS, dinamik stabilite k10trol sistemi
33 RİSK 15 1 Tehlike uyarı ışıkları, Flaşörler
34 BENZİN POMPASI 15 1 Yakıt sistemi
35 +B3 5 1 –
36 SİLECEK 20 1 Ön cam silecekleri
37 KABİN + B 50 A Çeşitli devrelerin korunması için
38 – – –
39 İNGİLİZCE ALTYAZI 30 1 2018: Kullanılmıyor
2019: Motor k10trol sistemi
40 ABS/DSC M 50 A ABS, dinamik stabilite k10trol sistemi
41 POMPALAR
A / R EVVT		 20 1 Motor k10trol sistemi
42 EVPS 30 1 Fren k10trol sistemi
43 VENTİLATÖR1 30 1 Fan
44 VENTİLATÖR2 40 1 –
45 ING.ANA 40 1 Motor k10trol sistemi
46 EPS 60 A Hidrolik direksiy10 sistemi
47 BOŞLUK 30 1 Arka cam buğu çözücü
48 IG2 30 1 Çeşitli devrelerin korunması için
49 ENJEKTÖR 30 1 2018: Motor k10trol sistemi
2019: Kullanılmıyor
50 SU ISITICI 40 1 Klima
51 – – –
52 MOTOR4 20A 2018: Kullanılmıyor
2019: Motor k10trol sistemi
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda MX-5 Miata (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 Sağ Sağ 30 1 Geri Çekilebilir Fastback (RH) (Bazı modellerde)
2 SAĞ L 30 1 Geri Çekilebilir Fastback (LH) (Bazı modellerde)
3 – – –
4 MOTOR6 10 A 2018: Kullanılmıyor
2019: Motor k10trol sistemi
5 F. ÇIKIŞ 15 1 yan yakalamalar
6 – – –
7 IND’DE 7,5 A AT vites göstergesi (Bazı modellerde)
8 AYNA 7,5 A Elektrikle çalışan dikiz aynası
9 R_PONT R 30 1 Geri Çekilebilir Fastback (RH) (Bazı modellerde)
10 R_PONT L 30 1 Geri Çekilebilir Fastback (LH) (Bazı modellerde)
11 F. Yıkayıcı 15 1 Ön cam yıkayıcı
12 P.PENCERE 30 1 Elektrikli camlar
13 – – –
14 SRS2 / HARİÇ 15 1 2018: Kullanılmıyor
2019: Elektr10ik direksiy10 kilidi
15 SICAK KOLTUK 20 1 Isıtmalı koltuk (Bazı modellerde)
16 M.DEF 7,5 A Ayna buğu çözücü (Bazı modellerde)
