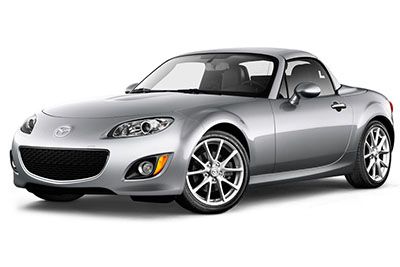

Bu yazıda, 2006’dan 2015’e kadar üretilen Mazda MX-5 Miata’nın (NC) üçüncü neslini ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Mazda MX-5 Miata 2006-2015 sigorta düzeni
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa öncelikle aracın sol tarafındaki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.

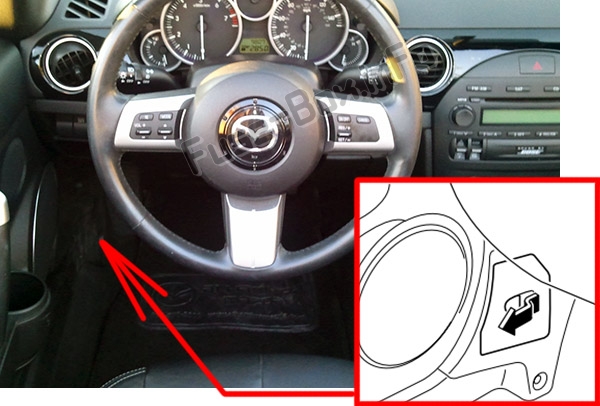

Yolcu bölmesi
Sigorta kutusu, aracın sol tarafındaki kapağın arkasında bulunur.

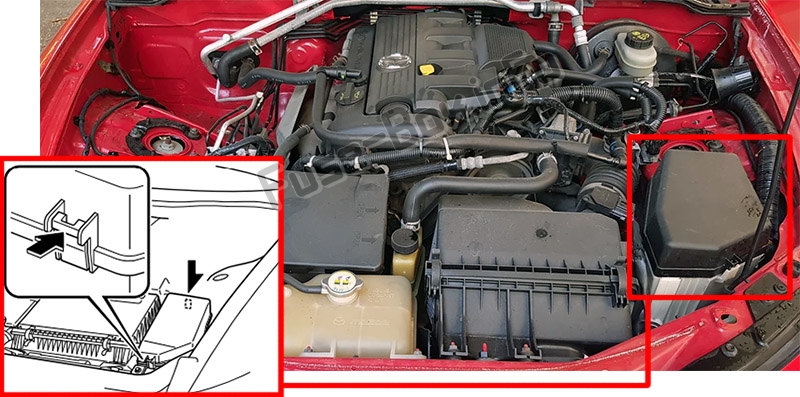

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2006
Makine bölümü

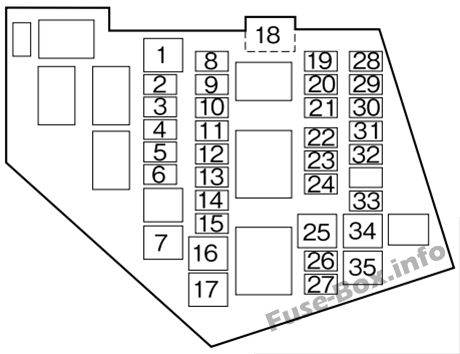

Motor bölmesindeki sigorta yerleşimi (2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 30 1 | Fan |
| 2 | FAN | 7,5 A | Fan |
| 3 | BOŞLUK | 20 1 | Arka cam buz çözücüsü |
| 4 | H / TEMİZ | 20 1 | – |
| 5 | ODA | 15 1 | Tavan ışıkları. Bagaj bölmesi aydınlatması. Çeşitli devrelerin korunması için |
| 6 | IG ANAHTARI2 | 15 1 | Çeşitli devrelerin korunması için |
| 7 | SU ISITICI | 40 1 | Klima (Bazı modeller) |
| 8 | karın kasları | 30 1 | karın kasları |
| 9 | SİS | 15 1 | Ön sis farları (Bazı modellerde) |
| 10 | R.FOG | 7,5 A | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | MAG | 7,5 A | Klima (Bazı modeller) |
| 14 | NS | 20 1 | Giriş |
| 15 | SIRA | 15 1 | Stop lambaları, Park lambaları, Plaka lambası, Işıklar |
| 16 | karın kasları | 40 1 | karın kasları |
| 17 | BTN | 30 1 | Çeşitli devrelerin korunması için |
| 18 | MÜDÜR | 120A | Tüm devrelerin korunması için |
| 19 | EGI INJ | 10 A | Enjektör |
| 20 | EGI Comp1 | 10 A | Motor k10trol sistemi |
| 21 | EGI COMP2 | 10 A | Motor k10trol sistemi |
| 22 | DÜŞÜK BAŞ | 15 1 | Kısa huzme (LH) |
| 23 | DÜŞÜK KAFASI R | 15 1 | Kısa huzme (RH) |
| 24 | ÖNCÜLÜK ETMEK | 15 1 | Kırmızı ışıklar |
| 25 | P.RÜZGÂR | 20 1 | Elektrikli camlar |
| 26 | MOTOR | 15 1 | Motor k10trol sistemi |
| 27 | SİLECEK | 20 1 | Ön cam silecekleri ve yıkayıcı |
| 28 | DRL | 15 1 | DRL (Bazı modellerde), Far seviye ayarı (Bazı modellerde) |
| 29 | korna | 15 1 | korna çalmak |
| 30 | DUR | 10 A | Fren lambaları |
| 31 | ETV | 10 A | Elektrikli kelebek |
| 32 | BENZİN POMPASI | 15 1 | Benzin pompası |
| 33 | RİSK | 10 A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 34 | P.VENT2 | 20 1 | – |
| 35 | IG ANAHTARI1 | 40 1 | Çeşitli devrelerin korunması için |
Yolcu bölmesi

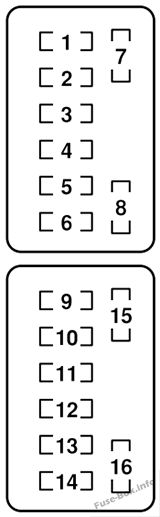

Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | CAC | 7,5 A | Ses sistemi. Elektrikle çalışan dikiz aynası |
| 2 | GÜÇ KAYNAĞI | 15 1 | Aksesuar soketi |
| 3 | METRE | 15 1 | Gösterge paneli |
| 4 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 5 | ILLUMI | 7,5 A | Aydınlatma |
| 6 | AC | 7,5 A | Klima (Bazı modeller) |
| 7 | MOTOR | 7,5 A | Motor k10trol sistemi, Çeşitli devrelerin korunması için |
| 8 | – | – | – |
| 9 | M.DEF | – | – |
| 10 | SES | 20 1 | Ses sistemi (Bazı modeller) |
| 11 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme. bagaj açacağı |
| 12 | SESSİZLİK | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
2007, 2008, 2009
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 30 1 | Fan |
| 2 | FAN | 7,5 A | Fan |
| 3 | BOŞLUK | 20 1 | Arka cam buz çözücüsü |
| 4 | H / TEMİZ | – | – |
| 5 | ODA | 15 1 | Tavan ışıkları. Bagaj bölmesi aydınlatması. Çeşitli devrelerin korunması için |
| 6 | IG ANAHTARI2 | 15 1 | Çeşitli devrelerin korunması için |
| 7 | SU ISITICI | 40 1 | Klima (Bazı modeller) |
| 8 | karın kasları | 30 1 | karın kasları |
| 9 | SİS | 15 1 | Ön sis farları (Bazı modellerde) |
| 10 | R.FOG | – | – |
| 11 | SAĞ L | 30 1 | Elektrikli Geri Çekilebilir Hardtop (LH) (Bazı modeller) |
| 12 | Sağ Sağ | 30 1 | Elektrikli açılır kapanır hardtop (RH) (Bazı modeller) |
| 13 | MAG | 7,5 A | Klima (Bazı modeller) |
| 14 | NS | 20 1 | Giriş |
| 15 | SIRA | 20 1 | Arka lambalar, park lambaları, plaka lambaları, ışıklar |
| 16 | karın kasları | 40 1 | karın kasları |
| 17 | BTN | 30 1 | Çeşitli devrelerin korunması için |
| 18 | MÜDÜR | 120A | Tüm devrelerin korunması için |
| 19 | EGI INJ | 10 A | Enjektör |
| 20 | EGI Comp1 | 10 A | Motor k10trol sistemi |
| 21 | EGI COMP2 | 10 A | Motor k10trol sistemi |
| 22 | DÜŞÜK BAŞ | 15 1 | Kısa huzme (LH) |
| 23 | DÜŞÜK KAFASI R | 15 1 | Kısa huzme (RH) |
| 24 | ÖNCÜLÜK ETMEK | 15 1 | Kırmızı ışıklar |
| 25 | P.RÜZGÂR | 20 1 | Elektrikli camlar |
| 26 | MOTOR | 15 1 | Motor k10trol sistemi |
| 27 | SİLECEK | 20 1 | Ön cam silecekleri ve yıkayıcı |
| 28 | DRL | 15 1 | DRL (Bazı modeller) |
| 29 | korna | 15 1 | korna çalmak |
| 30 | DUR | 10 A | Fren lambaları |
| 31 | ETV | 10 A | Elektrikli kelebek |
| 32 | BENZİN POMPASI | 15 1 | Benzin pompası |
| 33 | RİSK | 10 A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 34 | P.VENT2 | 20 1 | Elektrikli camlar (Bazı modellerde) |
| 35 | IG ANAHTARI1 | 40 1 | Çeşitli devrelerin korunması için |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | CAC | 7,5 A | Ses sistemi. Elektrikle çalışan dikiz aynası |
| 2 | GÜÇ KAYNAĞI | 15 1 | Aksesuar soketi |
| 3 | METRE | 15 1 | Gösterge paneli |
| 4 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 5 | ILLUMI | 7,5 A | Aydınlatma |
| 6 | AC | 7,5 A | Klima (Bazı modeller) |
| 7 | MOTOR | 7,5 A | Motor k10trol sistemi, Çeşitli devrelerin korunması için |
| 8 | – | – | – |
| 9 | M.DEF | – | – |
| 10 | SES | 20 1 | Ses sistemi (Bazı modeller) |
| 11 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme. bagaj açacağı |
| 12 | SESSİZLİK | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
2010, 2011, 2012, 2013, 2014, 2015
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010-2015)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 30 1 | Fan |
| 2 | FAN | 7,5 A | Fan |
| 3 | BOŞLUK | 20 1 | Arka cam buz çözücüsü |
| 4 | H / TEMİZ | – | – |
| 5 | ODA | 15 1 | Tavan ışıkları. Bagaj bölmesi aydınlatması. Çeşitli devrelerin korunması için |
| 6 | IG ANAHTARI2 | 15 1 | Çeşitli devrelerin korunması için |
| 7 | SU ISITICI | 40 1 | Klima (Bazı modeller) |
| 8 | karın kasları | 30 1 | karın kasları |
| 9 | SİS | 15 1 | Ön sis farları (Bazı modellerde) |
| 10 | R.FOG | – | – |
| 11 | SAĞ L | 30 1 | Elektrikli Geri Çekilebilir Hardtop (LH) (Bazı modeller) |
| 12 | Sağ Sağ | 30 1 | Elektrikli açılır kapanır hardtop (RH) (Bazı modeller) |
| 13 | MAG | 7,5 A | Klima (Bazı modeller) |
| 14 | NS | 20 1 | Giriş |
| 15 | SIRA | 20 1 | Arka lambalar, park lambaları, plaka lambaları, ışıklar |
| 16 | karın kasları | 40 1 | karın kasları |
| 17 | BTN | 30 1 | Çeşitli devrelerin korunması için |
| 18 | MÜDÜR | 120A | Tüm devrelerin korunması için |
| 19 | EGI INJ | 10 A | Enjektör |
| 20 | EGI Comp1 | 10 A | Motor k10trol sistemi |
| 21 | EGI COMP2 | 10 A | Motor k10trol sistemi |
| 22 | DÜŞÜK BAŞ | 15 1 | Kısa huzme (LH) |
| 23 | DÜŞÜK KAFASI R | 15 1 | Kısa huzme (RH) |
| 24 | ÖNCÜLÜK ETMEK | 15 1 | Kırmızı ışıklar |
| 25 | P.RÜZGÂR | 20 1 | Elektrikli camlar |
| 26 | MOTOR | 15 1 | Motor k10trol sistemi |
| 27 | SİLECEK | 20 1 | Ön cam silecekleri ve yıkayıcı |
| 28 | DRL | 15 1 | DRL (Bazı modeller) |
| 29 | korna | 15 1 | korna çalmak |
| 30 | DUR | 10 A | Fren lambaları |
| 31 | ETV | 10 A | Elektrikli kelebek |
| 32 | BENZİN POMPASI | 15 1 | Benzin pompası |
| 33 | RİSK | 10 A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 34 | P.VENT2 | 20 1 | Elektrikli camlar (Bazı modellerde) |
| 35 | IG ANAHTARI1 | 40 1 | Çeşitli devrelerin korunması için |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010-2015)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | CAC | 7,5 A | Ses sistemi. Elektrikle çalışan dikiz aynası |
| 2 | GÜÇ KAYNAĞI | 15 1 | Aksesuar soketi |
| 3 | METRE | 15 1 | Gösterge paneli |
| 4 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 5 | ILLUMI | 7,5 A | Aydınlatma |
| 6 | AC | 7,5 A | Klima (Bazı modeller) |
| 7 | MOTOR | 7,5 A | Motor k10trol sistemi, Çeşitli devrelerin korunması için |
| 8 | – | – | – |
| 9 | M.DEF | – | – |
| 10 | SES | 20 1 | Ses sistemi (Bazı modeller) |
| 11 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme |
| 12 | SESSİZLİK | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
