Bu yazıda 1998’den 2005’e kadar üretilen ikinci nesil Mazda MX-5 Miata’yı (NB) ele alıyoruz. Burada
Mazda MX-5 Miata 1999-2005 Sigorta Düzeni
Elektrik sistemi çalışmıyorsa, önce sürücü tarafındaki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.
Yolcu bölmesi

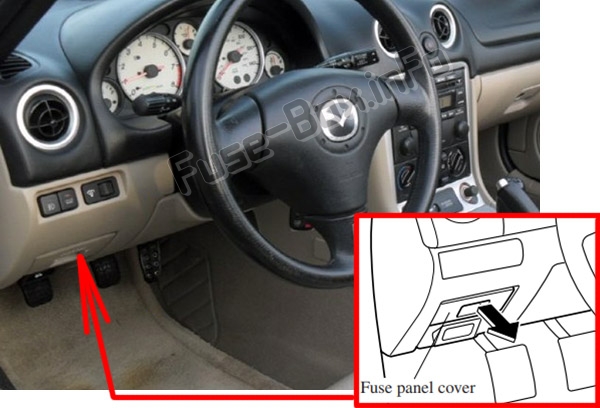

Sigorta kutusu, direksiy10 simidinin solunda, kapağın arkasında bulunur.

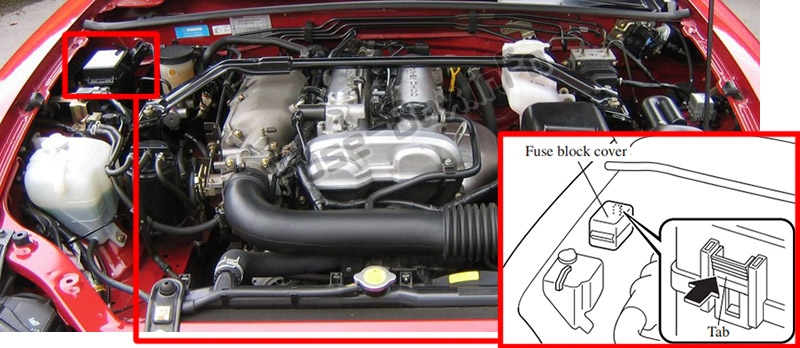

Motor bölmesindeki sigorta kutusu
2002, 2003
Makine bölümü

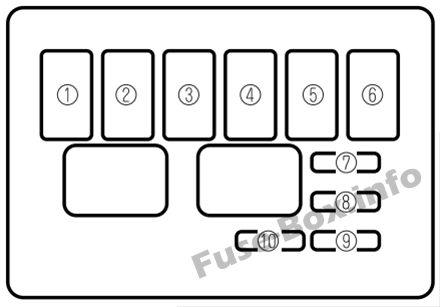

Motor bölmesindeki sigorta yerleşimi (2002, 2003)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | ÖNCÜLÜK ETMEK | 40A | Farlar, Arka buz çözücü. Otomatik anten |
| 2 | YAKIT ENJ | 30A | Yakıt enjeksiy10u |
| 3 | MÜDÜR | 100A | Tüm devrelerin korunması için |
| 4 | IG ANAHTARI | 60A | Ateşleme ile ilgili tüm devreler |
| 5 | FAN | 30A | Fan motoru |
| 6 | FAN | 30A | Fan. Ek fan (klima) |
| 7 | BTN 1 | 30A | Arka lambalar, Pano aydınlatması |
| 8 | BTN 2 | 20A | Ses amplifikatörü. yanıp sönen |
| 9 | karın kasları | 20A | Kilitlenme önleyici fren sistemi |
| 10 | DUR | 15A | Feux durdurma, Klax10, Shift kilidi |
Yolcu bölmesi

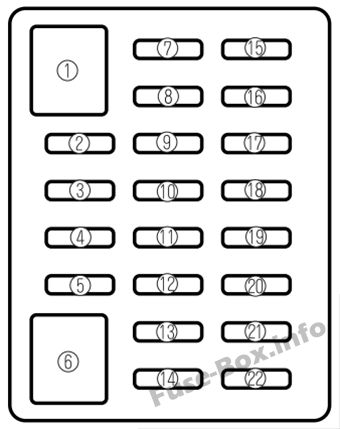

Yolcu bölmesindeki sigorta yerleşimi (2002, 2003)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | BİR FAN EKLE | 20A | Fan motoru, manyetik kavrama ekleyin |
| 2 | SOL KAFA | 15A | Farlar (Sol) |
| 3 | BAŞ.SAĞ | 15A | Farlar (sağ) |
| 4 | – | – | – |
| 5 | ST.SIG | 7.5A | Alet kümesi. Hız regülatörü |
| 6 | – | – | – |
| 7 | PURO | 20A | çakmak |
| 8 | RADYO | 10 A | ses |
| 9 | F. SİS | 15A | Sis farları |
| 10 | SIRA | 15A | Arka lambalar, ön park lambaları. Yan işaret lambaları |
| 11 | MOTOR | 15A | Motor k10trol sistemi |
| 12 | METRE | 15A | Gösterge paneli |
| 13 | TUR | 7.5A | yanıp sönen |
| 14 | KALDIRILMAMIŞ | 10 A | Tamamlayıcı emniyet sistemi. Kilitlenme önleyici fren sistemi |
| 15 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı |
| 16 | PWIND | 30A | Elektrikli camlar |
| 17 | AC | 7.5A | Klima |
| 18 | RİSK | 10 A | yanıp sönen |
| 19 | D.KİLİT | 10 A | Elektrikli kapı kilitleme |
| 20 | SES | 20A | Ses amplifikatörü |
| 21 | BOŞLUK | 15A | Arka buz çözücü |
| 22 | ODA | 10 A | İç aydınlatma, otomatik anten. Sesli uyarı cihazları |
2004, 2005
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2004, 2005)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | ÖNCÜLÜK ETMEK | 40A | Farlar, Arka buz çözücü, Otomatik anten |
| 2 | YAKIT ENJ | 30A | Yakıt enjeksiy10u |
| 3 | MÜDÜR | 100A | Tüm devrelerin korunması için |
| 4 | IG ANAHTARI | 60A | Ateşleme ile ilgili tüm devreler |
| 5 | FAN | 30A | Fan motoru |
| 6 | FAN | 30A (MX-5/Miata) | Soğutma fanı, Ek fan (klima) |
| 6 | FAN | 40A (MAZDASPEED MX-5) | Soğutma fanı, Ek fan (klima) |
| 7 | BTN 1 | 30A | Arka lambalar, Pano aydınlatması |
| 8 | BTN 2 | 20A | Ses yükseltici (Bazı modellerde), Dönüş sinyalleri |
| 9 | karın kasları | 20A | Kilitlenmeyi Önleyici Fren Sistemi (Bazı modeller) |
| 10 | DUR | 15A | Feux durdurma, Klax10, Shift kilidi |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2004, 2005)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | AD FAN (MX-5 / Miata) | 20A | Fan motoru, manyetik kavrama ekleyin |
| 2 | SOL KAFA | 15A | Farlar (Sol) |
| 3 | BAŞ.SAĞ | 15A | Farlar (sağ) |
| 4 | – | – | – |
| 5 | ST.SIG | 7.5A | Gösterge paneli, Hız sabitleyici (Bazı modeller) |
| 6 | FAN (MAZDASPEED MX-5) | 30A | Fan. Ek fan (klima) |
| 7 | PURO | 20A | çakmak |
| 8 | RADYO | 10 A | Ses (Bazı modellerde) |
| 9 | F. SİS | 15A | Sis farları (Bazı modellerde) |
| 10 | SIRA | 15A | Arka lambalar, Ön park lambaları, Yan işaret lambaları |
| 11 | MOTOR | 15A | Motor k10trol sistemi |
| 12 | METRE | 15A | Gösterge paneli |
| 13 | TUR | 7.5A | yanıp sönen |
| 14 | KALDIRILMAMIŞ | 10 A | Tamamlayıcı emniyet sistemi. Kilitlenmeyi Önleyici Fren Sistemi (Bazı modeller) |
| 15 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı |
| 16 | P.RÜZGÂR | 30A | Elektrikli camlar |
| 17 | AC | 7.5A | Klima (Bazı modeller) |
| 18 | RİSK | 10 A | yanıp sönen |
| 19 | D.KİLİT | 10 A | Elektrikli kapı kilitleri (Bazı modellerde) |
| 20 | SES | 20A | Ses yükseltici (Bazı modeller) |
| 21 | BOŞLUK | 15A | Arka buz çözücü |
| 22 | ODA | 10 A | İç aydınlatma, Otomatik anten, Kornalar |
