Bu yazıda, 1989’dan 1997’ye kadar üretilen 1inci nesil Mazda MX-5 Miata’yı (NA) ele alıyoruz. Burada
İçindekiler
Mazda MX-5 Miata (NA) 1989-1997 Sigorta Düzeni
Sigorta kutusu konumu

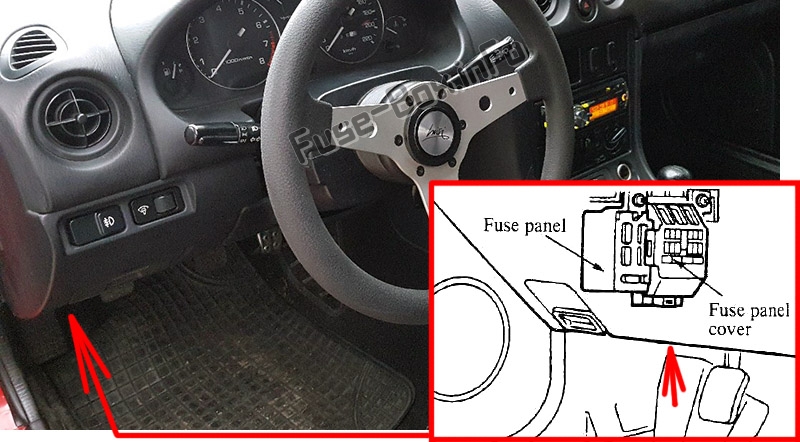

İç sigorta bloğu
Sigorta kutusu, sürücü tarafında ön panelin altında bulunur.

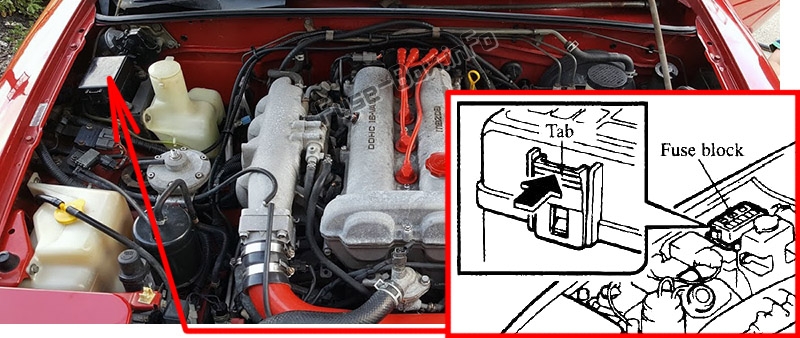

Motor bölmesi sigorta kutusu

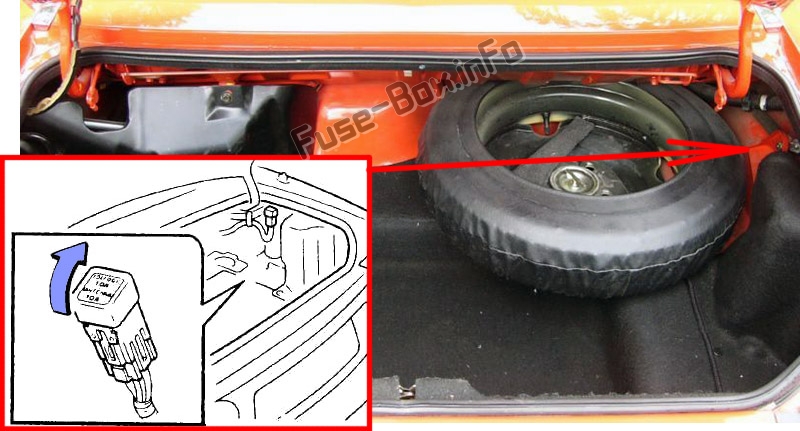

Bagaj bölmesi sigorta kutusu
Pilin yanında bagajın sağ tarafında bulunur.
Sigorta kutusu şemaları

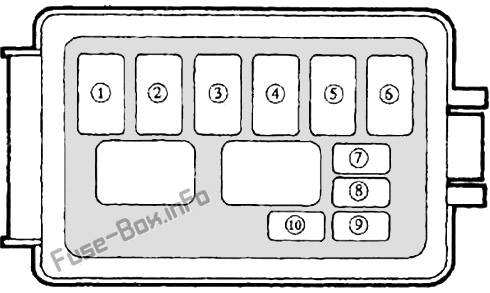

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | ÖNCÜLÜK ETMEK | 30A | deniz fenerleri |
| 2 | INJ | 30A | Yakıt enjeksiy10u, Alternatör |
| 3 | MÜDÜR | 80A | Tüm devrelerin korunması için |
| 4 | BTN | 40A | TEHLİKE (15A), DUR (15A), PARÇA (10A), KUYRUK (15A) bölümüne bakın. |
| 5 | karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| 6 | FAN | 30A | Fan |
| 7 | HAVA YASTIĞI | 10 A | şişme çanta |
| 8 | REKLAM HAYRANI | 20A | Klima Ek fan |
| 9 | ST SIG | 10 A | Yakıt enjeksiy10u |
| 10 | RETRAKTÖR | 30A | Far toplayıcı |

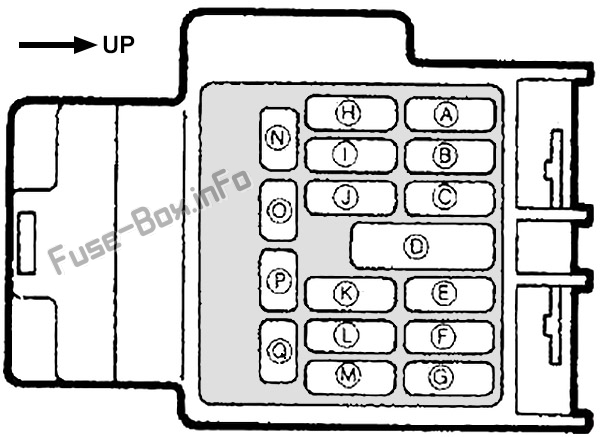

Gösterge Paneli
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| A | MOTOR | 15A | Fan |
| B | METRE | 10 A | Göstergeler, Uyarı ışıkları, Dönüş sinyalleri, Hız sabitleyici |
| C | HAVA YASTIĞI | 15A | şişme çanta |
| NS | SU ISITICI | 30A | Su ısıtıcı |
| VE | – | – | Kullanılmamış |
| F | RÜZGAR GÜCÜ | 30A | Elektrikli camlar |
| G | SİLECEK | 20 | Ön cam silecekleri, Çamaşır makinesi |
| H | – | – | Kullanılmamış |
| dır-dir | SIRA | 15A | Arka lambalar |
| J | – | – | Kullanılmamış |
| K | DUR | 15A | Vites kilidi, Hız sabitleyici, Korna, Stop lambaları |
| NS | RİSK | 15A | Tehlike ışıkları |
| m | – | – | Kullanılmamış |
| n | ODA | 10 A | İç aydınlatmalar, Kornalar, Radyo/kaset ve CD çalar ve saat |
| Ö | PURO | 15A | Çakmak, Radyo / kaset ve kompakt disk oynatıcı ve saat |
| P | – | – | Kullanılmamış |
| Q | – | – | Kullanılmamış |
Bagaj bölmesi
Bagajda sigorta tahsisi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | BOŞLUK | 10 A | Arka buz çözücü |
| 2 | ANTEN | 10 A | Otomatik anten |
