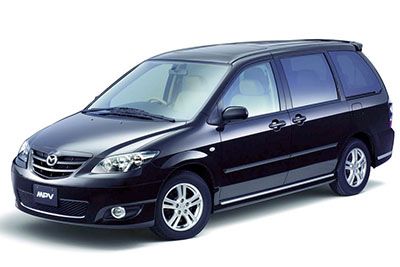

Bu yazıda, 2000’den 2006’ya kadar üretilen ikinci nesil Mazda MPV’yi (LW) ele alıyoruz. Burada
İçindekiler
Mazda MPV 2000-2006 Sigorta Düzeni
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa, önce sürücü tarafındaki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.

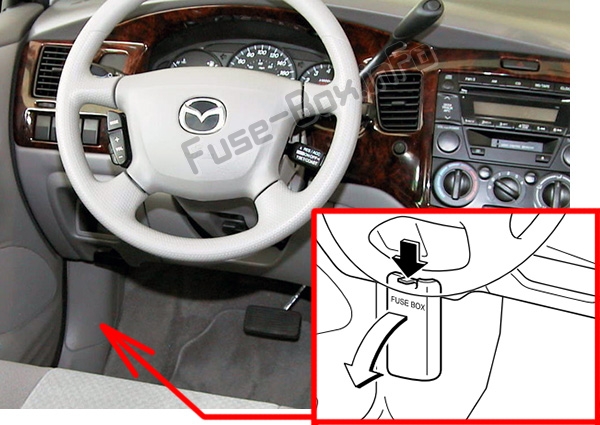

Yolcu bölmesi
Sigorta kutusu aracın sol tarafında bulunur.

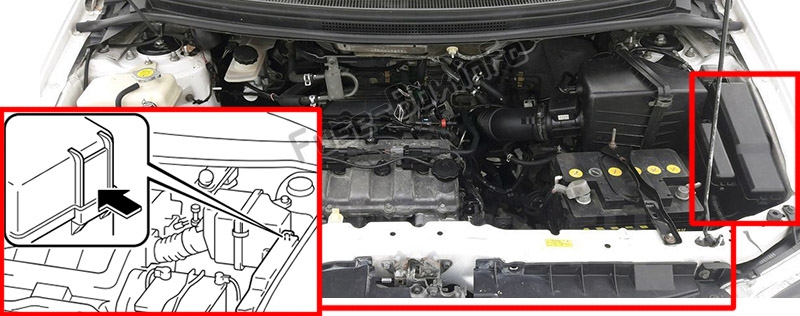

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2000, 2001
Makine bölümü

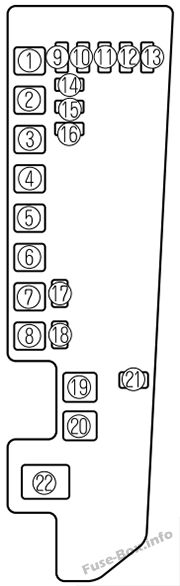

Motor bölmesindeki sigorta yerleşimi (2000, 2001)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 2 | BTN | 40A | STOP, TEHLİKE, ODA, D.LOCK ve DRL sigortaları |
| 3 | SOĞUTMA FANI 1 | 30A | Fan |
| 4 | SU ISITICI | 40A | Su ısıtıcı |
| 5 | ISI R. | 30A | Arka ısıtıcı (Bazı modeller), Çeşitli devrelerin korunması için |
| 6 | ANAHTAR IG 1 | 40A | SAYAÇ, MOTOR ve SİLECEK sigortaları |
| 7 | ANAHTAR IG 2 | 40A | Sigortalar A/C, P.WIND, SUN ROOF ve R.WIP |
| 8 | (SOĞUTMA FANI 2) | 30A | Fan |
| 9 | (AC) | 10 A | Klima (Bazı modellerde), Çeşitli devrelerin korunması için (Bazı modellerde) |
| 10 | SIRA | 15A | Arka lambalar |
| 11 | – | – | – |
| 12 | korna | 15A | korna çalmak |
| 13 | (SİS) | 15A | Çeşitli devrelerin korunması için |
| 14 | – | – | – |
| 15 | BAŞ L | 15A | Far-sol |
| 16 | AKLINDA | 15A | Far-sağ |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | karın kasları | 60A | Kilitlenmeyi Önleyici Fren Sistemi (Bazı modellerde), Çeşitli devrelerin korunması için |
| 20 | MOTOR | 30A | Motor k10trol sistemi |
| 21 | – | – | – |
| 22 | MÜDÜR | 120A | Tüm devrelerin korunması için |
Yolcu bölmesi

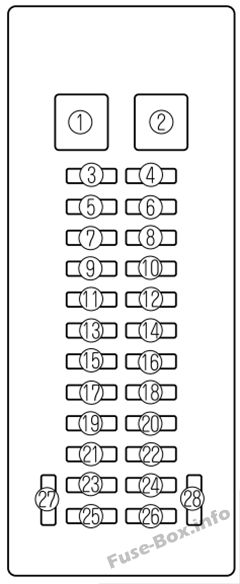

Yolcu bölmesindeki sigorta yerleşimi (2000, 2001)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı |
| 2 | (P.VENT) | 30A | Elektrikli camlar (Bazı modellerde), Çeşitli devrelerin korunması için (Bazı modellerde) |
| 3 | (AÇILIR) | 15A | Sunroof (Bazı modellerde), Çeşitli devrelerin korunması için (Bazı modellerde) |
| 4 | R.WIP | AIO | Arka cam sileceği ve yıkayıcı |
| 5 | (OTURMA YERİ) | 15A | Çeşitli devrelerin korunması için (Bazı modeller) |
| 6 | (M.DEF) | 10 A | Aynalı buz çözücü (Bazı modellerde), Çeşitli devrelerin korunması için (Bazı modellerde) |
| 7 | (AC) | 10 A | Klima (Bazı modellerde). Çeşitli devrelerin korunması için (Bazı modeller) |
| 8 | (DRL) | 10 A | Çeşitli devrelerin korunması için (Bazı modeller) |
| 9 | – | – | – |
| 10 | (H / TEMİZ) | 20A | Çeşitli devrelerin korunması için (Bazı modeller) |
| 11 | – | – | – |
| 12 | RİSK | 10 A | Tehlike uyarısı |
| 13 | ODA | 10 A | İç aydınlatma, Bagaj kapağı aydınlatması |
| 14 | (GÜÇ KAYNAĞI) | 15A | Aksesuar soketi |
| 15 | (DAHA FAZLA KAL) | 15A | Çeşitli devrelerin korunması için (Bazı modeller) |
| 16 | (SES) | 10 A | Ses sistemi (Bazı modellerde), Çeşitli devrelerin korunması için (Bazı modellerde) |
| 17 | (D.KİLİT) | 30A | Elektrikli kapı kilitleri (Bazı modellerde), Çeşitli devrelerin korunması için (Bazı modellerde) |
| 18 | – | – | – |
| 19 | MOTOR | 10 A | Motor k10trol sistemi |
| 20 | METRE | 10 A | Gösterge paneli |
| 21 | DUR | 15A | Fren lambaları |
| 22 | (DÜMDÜZ) | 15A | Çeşitli devrelerin korunması için (Bazı modeller) |
| 23 | (GECİKMELİ HES.) | 30A | Elektrikli cam gecikmesi (Bazı modellerde), Çeşitli devrelerin korunması için (Bazı modellerde) |
| 24 | METRE | 15A | Gösterge paneli, INH anahtarı |
| 25 | (ST.İŞARET) | 10 A | Başlat sinyali |
| 26 | PURO | 15A | Çakmak (Bazı modellerde) |
| 27 | – | – | – |
| 28 | – | – | – |
2002, 2003, 2004, 2005, 2006
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2002-2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 2 | BTN | 60A | STOP, TEHLİKE, ODA, D.LOCK ve DRL sigortaları |
| 3 | karın kasları | 60A | Kilitlenmeyi Önleyici Fren Sistemi (Bazı modellerde), Çeşitli devrelerin korunması için |
| 4 | VENTİLATÖR1 | 30A | Fan |
| 5 | VENTİLATÖR2 | 30A | Fan |
| 6 | SU ISITICI | 40A | Su ısıtıcı |
| 7 | ISI R. | 30A | Arka ısıtıcı (Bazı modeller), Çeşitli devrelerin korunması için |
| 8 | IG ANAHTARI2 | 40A | A / C, P.WIND (Bazı modellerde), MOONROOF (Bazı modellerde) ve R.WIP Rises |
| 9 | AC | 10 A | Klima, Çeşitli devrelerin korunması için |
| 10 | SIRA | 15A | Arka lambalar |
| 11 | AC güç | 15A | Çevirici |
| 12 | korna | 15A | korna çalmak |
| 13 | SİS | 15A | Çeşitli devrelerin korunması için |
| 14 | Orta ve Doğu Avrupa | 5A | Çeşitli devrelerin korunması için |
| 15 | BAŞ L | 15A | Far-sol |
| 16 | KAFA R | 15A | Far-sağ |
| 17 | GİZLİ L | 20A | – |
| 18 | SAKLAMAK | 20A | – |
| 19 | IG ANAHTARI1 | 60A | SAYAÇ, MOTOR ve SİLECEK sigortaları |
| 20 | EGI INJ | 30A | Çeşitli devrelerin korunması için |
| 21 | BENZİN POMPASI | 20A | Benzin pompası |
| 22 | MÜDÜR | 120A | Tüm devrelerin korunması için |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2002-2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.RÜZGÂR | 40A | Elektrikli camlar (Bazı modellerde), Çeşitli devrelerin korunması için |
| 2 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı |
| 3 | SUNROOF | 15A | Sunroof (Bazı modellerde), Çeşitli devrelerin korunması için |
| 4 | R.WIP | 10 A | Arka cam sileceği ve yıkayıcı |
| 5 | OTURMA YERİ | 20A | Çeşitli devrelerin korunması için |
| 6 | M.DEF | 10 A | Ayna buz çözücü (Bazı modellerde), Çeşitli devrelerin korunması için |
| 7 | AC | 10 A | Klima, Çeşitli devrelerin korunması için |
| 8 | DRL | 10 A | Çeşitli devrelerin korunması için |
| 9 | – | – | – |
| 10 | H / TEMİZ | 20A | Çeşitli devrelerin korunması için |
| 11 | – | – | – |
| 12 | RİSK | 10 A | Tehlike ışıkları |
| 13 | ODA | 15A | Tavan lambaları, Okuma lambaları, Bagaj bölmesi aydınlatması |
| 14 | YARDIMCI GÜÇ | 25A | Aksesuar soketi |
| 15 | SOLDAN YAKIN | 20A | Çeşitli devrelerin korunması için |
| 16 | SES | 10 A | Ses sistemi. Çeşitli devrelerin korunması için |
| 17 | D.KİLİT | 30A | Elektrikli kapı kilitleri (Bazı modellerde), Çeşitli devrelerin korunması için |
| 18 | P / ZAFERLER | 30A | Elektrikli koltuk (Bazı modellerde) |
| 19 | MOTOR | 10 A | Motor k10trol sistemi |
| 20 | METRE | 10 A | Gösterge paneli |
| 21 | DUR | 15A | Fren lambaları |
| 22 | SAĞ KAPATMA | 20A | Çeşitli devrelerin korunması için |
| 23 | GECİKMELİ AK. | 30A | Elektrikli cam gecikmesi, Çeşitli devrelerin korunması için |
| 24 | METRE | 15A | Gösterge paneli, INH anahtarı |
| 25 | ST.SIGN | 10 A | Başlat sinyali |
| 26 | PURO | 25A | çakmak |
| 27 | – | – | – |
| 28 | – | – | – |
