Mazda CX-9 (2016-2020..) Sigorta Kutusu Şeması

Mazda CX-9 (2016-2020..) Sigorta Kutusu Şeması

By 19 Mayıs 2022 Mazda 0 Comments

Bu yazıda, 2016’dan bugüne mevcut olan ikinci nesil Mazda CX-9’u (TC) ele alıyoruz. Burada Mazda CX-9 2016, 2017, 2018, 2019 ve 2020’nin sigorta kutularının şemalarını   , sigorta panellerinin araç içindeki konumu ve her 1 sigortanın (düzen sigortaları) yerleşimi hakkında bilgileri bulacaksınız.

İçindekiler
  1. Mazda CX-9 2016-2020 Sigorta Düzeni…
  2. Yolcu bölmesi
  3. Motor bölmesindeki sigorta kutusu
  4. 2016, 2017
  5. 2018, 2019, 2020
İçerik gizle
1 Mazda CX-9 2016-2020 Sigorta Düzeni…
1.1 Yolcu bölmesi
1.2 Motor bölmesindeki sigorta kutusu
1.3 2016, 2017
1.3.1 Makine bölümü
1.3.2 Yolcu bölmesi
1.4 2018, 2019, 2020
1.4.1 Makine bölümü
1.4.2 Yolcu bölmesi

Mazda CX-9 2016-2020 Sigorta Düzeni…

Çakmak sigortaları (elektrik prizi):   # 3 “R.OUTLET3”, # 14 “F.OUTLET”, # 15 (2018’den beri) Yolcu bölmesi sigorta kutusunda “R.OUTLET1” ve sigorta # 52 “R. OUTLET2 ”motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Elektrik sistemi çalışmıyorsa öncelikle aracın sol tarafındaki sigortaları k10trol ediniz.

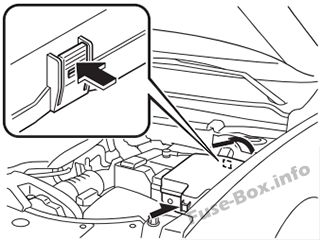

Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.

Yolcu bölmesi

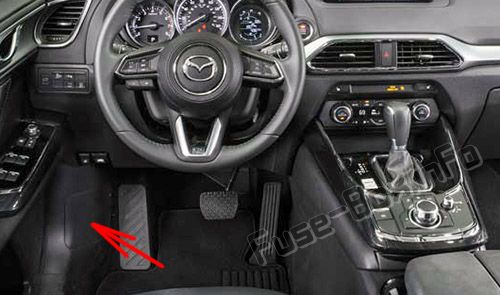

Sigorta kutusu aracın sol tarafında bulunur.Sigortaların yolcu bölmesindeki yeri: Mazda CX-9 (2016-2019 -...)

Motor bölmesindeki sigorta kutusu

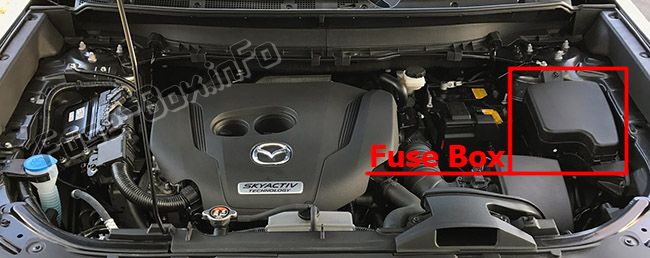

Sigortaların motor bölmesindeki yeri: Mazda CX-9 (2016-2019 -...)

Sigorta kutusu şemaları

2016, 2017

Makine bölümü

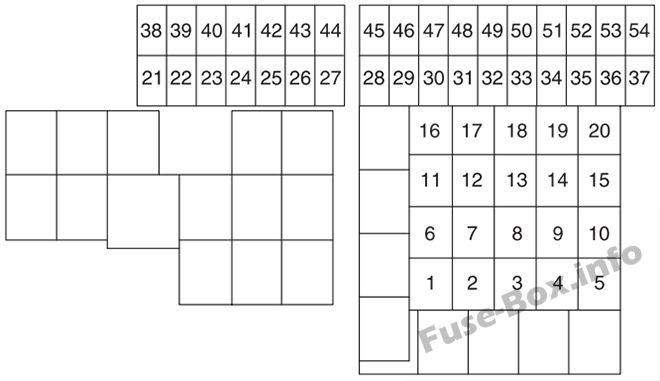

Kaputun altındaki sigorta kutusunun şeması: Mazda CX-9 (2016, 2017)

Motor bölmesindeki sigorta yerleşimi (2016, 2017)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 SİLECEK.DEI 20 1 –
2 IG2 30 1 Çeşitli devrelerin korunması için
3 ENJEKTÖR 30 1 Motor k10trol sistemi
4 – – –
5 S. PENCERE 1 30 1 Elektrikli camlar (Bazı modellerde)
6 – – –
7 – – –
8 EVVT 20 1 Motor k10trol sistemi
9 BOŞLUK 40 1 Arka cam buğu çözücü
10 – – –
11 ISITMA 40 1 Klima
12 biz 20 1 Elektrikli park freni (LH)
13 SES 40 1 Ses sistemi
14 PEB R 20 1 Elektrikli park freni (sağ)
15 ING.ANA 40 1 Motor k10trol sistemi
16 ABS/DSC M 50 A ABS, dinamik stabilite k10trol sistemi
17 KABİN + B 50 A Çeşitli devrelerin korunması için
18 SİLECEK 20 1 Ön cam sileceği ve yıkayıcı
19 SU ISITICI 40 1 Klima
20 – – –
21 MOTOR.IG1 7,5 A Motor k10trol sistemi
22 C / U IG1 15 1 Çeşitli devrelerin korunması için
23 H / L DÜŞÜK L 15 1 Kısa huzme (LH)
24 H / L BAS R1 15 1 –
25 MOTOR3 15 1 Motor k10trol sistemi
26 MOTOR1NE2 15 1 Motor k10trol sistemi
27 MOTOR1 15 1 Motor k10trol sistemi
28 İLE 15 1 Transaks k10trol sistemi
29 H / TEMİZ 20 1 –
30 AC 7,5 A Klima
31 POMPA İÇİN 15 1 –
32 DUR 10 A Fren lambaları
33 SİLECEK R. 15 1 Arka cam sileceği
34 H/L YÜKSEK 20 1 Yüksek ışın
35 H / L DÜŞÜK R2 15 1 Kısa huzme (RH)
36 SİS 15 1 Sis farları (Bazı modellerde)
37 ANG.+B 7,5 A Motor k10trol sistemi
38 SES2 7,5 A Ses sistemi
39 İÇ MEKAN 10 A tavan lambası
40 METRE2 15 1 –
41 SAYAÇ1 10 A Gösterge paneli
42 SRS1 7,5 A şişme çanta
43 SES4 10 A Ses sistemi (Bazı modeller)
44 SES1 25 1 Ses sistemi
45 ABS/DSC S 30 1 ABS, dinamik stabilite k10trol sistemi
46 – – –
47 ISITMA ST. 15 1 Isıtmalı direksiy10 simidi (Bazı modeller)
48 SIRA 15 1 Park lambaları
49 YAKIT POMPASI2 25 1 Yakıt sistemi
50 RİSK 25 1 Tehlike uyarı ışıkları, Dönüş sinyalleri, Arka lambalar
51 DRL 15 1 Bütün gün ışıklar
52 ÇIKIŞ R.2 15 1 yan yakalamalar
53 korna 15 1 korna çalmak
54 ODA 25 1 Çeşitli devrelerin korunması için
Yolcu bölmesi

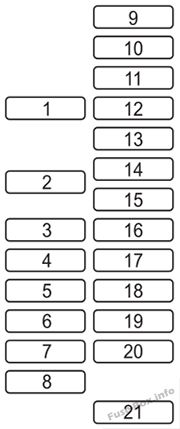

İç sigorta kutusu şeması: Mazda CX-9 (2016, 2017)

Yolcu bölmesindeki sigorta yerleşimi (2016, 2017)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 P.SEAT D 30 1 Elektrikli koltuk (Bazı modellerde)
2 P.PENCERE3 30 1 Elektrikli camlar (Bazı modellerde)
3 ÇIKIŞ R.3 15 1 yan yakalamalar
4 P.PENCERE2 25 1 Elektrikli camlar
5 LPG 20 1 Elektrikli bagaj kapağı
6 D.KİLİT 25 1 Elektrikli kapı kilitleme
7 SICAK KOLTUK 20 1 Isıtmalı koltuk
8 SRS2 / HARİÇ 15 1 –
9 SUNROOF 10 A açılır tavan
10 İÇ2 15 1 Ses sistemi
11 THE+BB 7,5 A Motor k10trol sistemi
12 AYNA 7,5 A Elektrikle çalışan dikiz aynası
13 IND’DE 7,5 A AT vites değiştirme göstergesi
14 F. ÇIKIŞ 15 1 yan yakalamalar
15 ÇIKIŞ R.1 15 1 –
16 – – –
17 M.DEF 7,5 A Ayna buğu çözücü
18 – – –
19 SES3 15 1 Ses sistemi
20 – – –
21 KUŞATMA P 30 1 Elektrikli koltuk (Bazı modellerde)

2018, 2019, 2020

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda CX-9 (2018)



Motor bölmesindeki sigorta yerleşimi (2018, 2019, 2020)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 SİLECEK. DEI 20 1 Silecek buz çözücü (Bazı modeller)
2 IG2 30 1 Çeşitli devrelerin korunması için
3 ENJEKTÖR 30 1 Motor k10trol sistemi
4 – – –
5 S. PENCERE 1 30 1 –
6 P.SEAT RL 30 1 2018-2019: Kullanılmıyor;
2020: elektrikli koltuk
7 – – –
8 EVVT 20 1 Motor k10trol sistemi
9 BOŞLUK 40 1 Arka cam buğu çözücü
10 ST.HEATER2 20 1 2018-2019: Kullanılmıyor;
2020: Isıtmalı direksiy10 simidi
11 ISITMA 40 1 Klima
12 biz 20 1 Elektrikli park freni (EPB) (LH)
13 SES 40 1 Ses sistemi
14 PEB R 20 1 Elektrikli park freni (EPB) (RH)
15 ING.ANA 40 1 Motor k10trol sistemi
16 ABS/DSC M 50 A ABS, dinamik stabilite k10trol sistemi
17 KABİN + B 50 A Çeşitli devrelerin korunması için
18 SİLECEK 20 1 Ön cam sileceği ve yıkayıcı
19 SU ISITICI 40 1 Klima
20 – – –
21 MOTOR.IG1 7,5 A Motor k10trol sistemi
22 C / U IG1 15 1 Çeşitli devrelerin korunması için
23 H / L DÜŞÜK L 15 1 Kısa huzme (LH)
24 H / L BAS R1 15 1 –
25 MOTOR3 15 1 Motor k10trol sistemi
26 MOTOR2 15 1 Motor k10trol sistemi
27 MOTOR1 15 1 Motor k10trol sistemi
28 İLE 15 1 2018: transaks k10trol sistemi;
2019-2020: transaks k10trol sistemi, k10tak anahtarı
29 H / TEMİZ 20 1 –
30 AC 7,5 A Klima
31 POMPA İÇİN 15 1 –
32 DUR 10 A Fren lambaları
33 SİLECEK R. 15 1 2018: Arka silecek;
2019-2020: Arka silecek, Hırsızlık önleme sistemi (Bazı modeller)
34 H/L YÜKSEK 20 1 Yüksek ışın
35 H / L DÜŞÜK R2 15 1 Kısa huzme (RH)
36 SİS 15 1 Sis farları (Bazı modellerde)
37 ANG.+B 7,5 A Motor k10trol sistemi
38 SES2 7,5 A Ses sistemi (Bazı modeller)
39 İÇ MEKAN 10 A 2018: tavan lambası;
2019-2020: Çeşitli devrelerin korunması için
40 METRE2 15 1 –
41 SAYAÇ1 10 A Gösterge paneli
42 SRS1 7,5 A şişme çanta
43 SES4 10 A Ses sistemi (Bazı modeller)
44 SES1 25 1 Ses sistemi (Bazı modeller)
45 ABS/DSC S 30 1 ABS, dinamik stabilite k10trol sistemi
46 – – –
47 NS. SU ISITICI 15 1 2018-2019: Isıtmalı direksiy10 simidi (Bazı modeller);
2020: kullanılmadı
48 SIRA 15 1 Park lambaları
49 YAKIT POMPASI2 25 1 Yakıt sistemi
50 RİSK 25 1 Tehlike uyarı ışıkları, Dönüş sinyalleri, Arka lambalar
51 DRL 15 1 Bütün gün ışıklar
52 ÇIKIŞ R.2 15 1 yan yakalamalar
53 korna 15 1 korna çalmak
54 ODA 25 1 Çeşitli devrelerin korunması için
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda CX-9 (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019, 2020)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 P.SEAT D 30 1 Elektrikli koltuk (Bazı modellerde)
2 P.PENCERE3 30 1 Elektrikli camlar
3 ÇIKIŞ R.3 15 1 yan yakalamalar
4 P.PENCERE2 25 1 Elektrikli camlar
5 LPG 20 1 Elektrikli bagaj kapağı (Bazı modellerde)
6 D.KİLİT 25 1 Elektrikli kapı kilitleme
7 SICAK KOLTUK 20 1 Koltuk desteği (Bazı modellerde)
8 SRS2 / HARİÇ 15 1 Römork bağlantısı (Bazı modeller)
9 SUNROOF 10 A Sunroof (Bazı modellerde)
10 İÇ2 15 1 Ses sistemi
11 THE+BB 7,5 A Motor k10trol sistemi
12 AYNA 7,5 A Elektrikle çalışan dikiz aynası
13 IND’DE 7,5 A AT vites değiştirme göstergesi
14 F. ÇIKIŞ 15 1 yan yakalamalar
15 ÇIKIŞ R.1 15 1 Hedef dışı yakalamalar (Bazı modellerde)
16 USB bağlantı 15 1 2018-2019: Kullanılmıyor;
2020: USB güç çıkışı
17 M.DEF 7,5 A Ayna buğu çözücü (Bazı modellerde)
18 R.SIEGE.CHAUD 20 1 Koltuk desteği (Bazı modellerde)
19 SES3 15 1 Ses sistemi
20 P.SEAT sağ 30 1 2018-2019: Kullanılmıyor;
2020: elektrikli koltuk
21 KUŞATMA P 30 1 Elektrikli koltuk (Bazı modellerde)
