Bu yazıda, 2006’dan 2015’e kadar üretilen 1inci nesil Mazda CX-9’u (TB) ele alıyoruz. Burada
İçindekiler
Mazda CX-9 2006-2015 Sigorta Düzeni
Sigorta kutusu konumu
Bir elektrik sistemi çalışmıyorsa, torpido gözünün arkasında bulunan sigortaları k10trol edin.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.

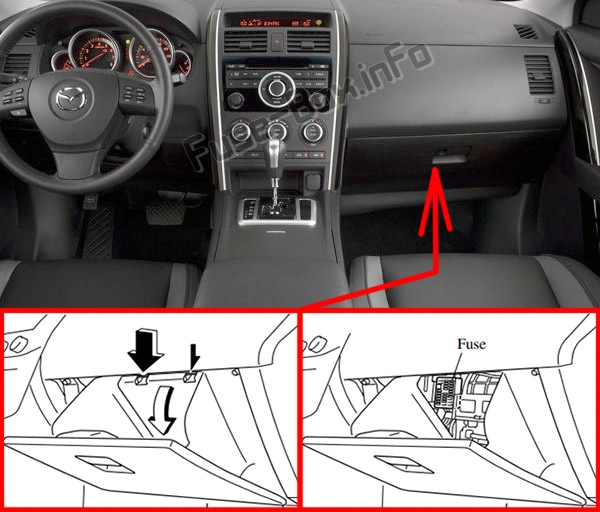

Yolcu bölmesi
Sigorta kutusu torpido gözünün arkasında bulunur.
Torpido gözünü açın, kapağı çıkarın, motor bölmesinde bulunan sigorta bloğunda bulunan sigorta çekicisi ile sigortayı düz 1 şekilde dışarı çekin.

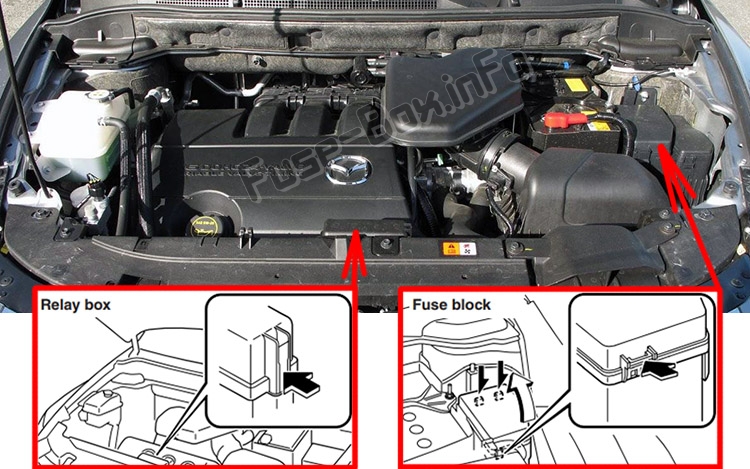

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2007, 2008, 2009, 2010
Makine bölümü

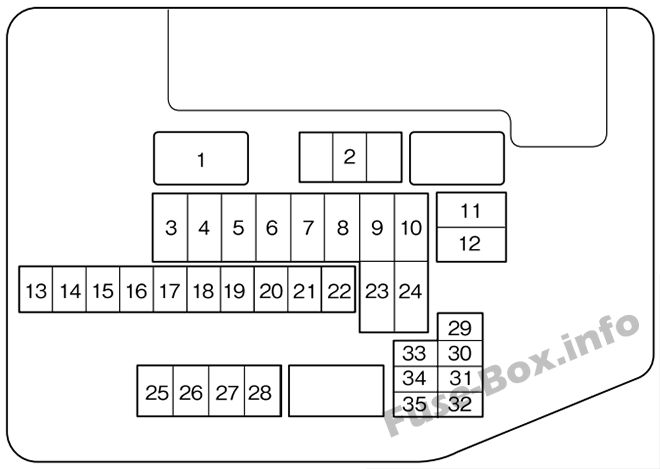

Motor bölmesindeki sigorta yerleşimi (2007, 2008, 2009, 2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | MÜDÜR | 150A | Tüm devrelerin korunması için |
| 2 | MOTOR | 20A | Transaks k10trol sistemi |
| 3 | R ISITMA | 40A | Su ısıtıcı |
| 4 | P.SEAT R | 30A | Elektrikli koltuk (RH) (Bazı modeller) |
| 5 | SU ISITICI | 50A | Su ısıtıcı |
| 6 | IGKEY2 | 40A | Çeşitli devrelerin korunması için |
| 7 | VENTİLATÖR1 | 30A (Bazı modeller) | Fan |
| 7 | VENTİLATÖR1 | 40A (Bazı modeller) | Fan |
| 8 | P.SEAT L | 40A | Elektrikli koltuk (Sol) (Bazı modeller) |
| 9 | BOŞLUK | 30A | Arka cam buz çözücüsü |
| 10 | BTN | 40A | Çeşitli devrelerin korunması için |
| 11 | BENZİN POMPASI | 30A | Benzin pompası |
| 12 | IGKEY1 | 30A | Çeşitli devrelerin korunması için |
| 13 | SİS | 15A | Sis farları |
| 14 | ABS (SOL) | 30A | ABS solenoidi |
| 15 | G/Ç | 25A | Elektrikli kapı kilitleme |
| 16 | ODA | 15A | tavan lambası |
| 17 | ÇIKTI TO | 15A | Aksesuar soketi (Orta) |
| 18 | RR ÇIKIŞI | 15A | Aksesuar soketi (arka) |
| 19 | AC güç | 15A | Sunroof (Bazı modellerde), DC / AC invertör |
| 20 | SÜRÜ | 15A | Isıtmalı koltuk (Bazı modellerde) |
| 21 | Klima MAG | 10 A | Klima |
| 22 | BOŞ | 25A | Ses sistemi (Bose ses sistemi ile d10atılmış model) (Bazı modeller) |
| 23 | VENTİLATÖR2 | 30A (Bazı modeller) | Fan |
| 23 | VENTİLATÖR2 | 40A (Bazı modeller) | Fan |
| 24 | karın kasları | 50A | karın kasları |
| 25 | BOBİN IG | 25A | Ateşleme sistemi |
| 26 | H / L DÜŞÜK L | 15A | Sol far (kısa huzme) |
| 27 | H / G BAS R | 15A | Sağ far (kısa huzme) |
| 28 | H / L YÜKSEK | 20A | Uzun far (Uzun far) |
| 29 | RİSK | 15A | Tehlike ışıkları |
| 30 | + B | 10 A | PCM |
| 31 | korna | 15A | korna çalmak |
| 32 | DUR | 7.5A | Fren lambaları |
| 33 | EGI INJ | 10 A | Motor k10trol sistemi |
| 34 | BARRE ENG | 20A | Hava akış sensörü, EGR k10trol valfi |
| 35 | 2. BAR’DAN | 7.5A | PCM |
röle kutusu
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | INJ | 7.5A | enjektörler |
| 2 | – | – | – |
| 3 | – | – | – |
Yolcu bölmesi

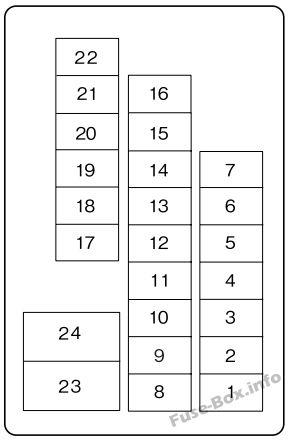

Yolcu bölmesindeki sigorta yerleşimi (2007, 2008, 2009, 2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | ÇIKIŞ FR | 15A | Aksesuar soketi (Ön) |
| 2 | AYNA | 7.5A | Elektrikle çalışan dikiz aynası |
| 3 | – | – | – |
| 4 | METRE | 10 A | Gösterge paneli |
| 5 | SAS | 7.5A | ABS, hava yastığı |
| 6 | ENG.İGA | 7.5A | Motor k10trol sistemi |
| 7 | DIR-DİR | 7.5A | Ateşleme sistemi |
| 8 | – | – | – |
| 9 | AC | 7.5A | Klima |
| 10 | SİLECEK R. | 15A | Arka cam sileceği ve yıkayıcı |
| 11 | TANITIM VİDEOSU | – | – |
| 12 | ASANSÖR KAPISI | 20A | Elektrikli bagaj kapağı (Bazı modellerde) |
| 13 | SUNROOF | 15A | Sunroof (Bazı modellerde) |
| 14 | SES | 10 A | Ses sistemi |
| 15 | M.DEF | 10 A | Ayna buz çözücü (Bazı modellerde) |
| 16 | – | – | – |
| 17 | SIRA | 10 A | Stop lambası |
| 18 | ILLUMI | 10 A | Gösterge paneli aydınlatması |
| 19 | INJ | 7.5A | enjektörler |
| 20 | – | – | – |
| 21 | ÇIKTI TO | – | – |
| 22 | RR ÇIKIŞI | – | – |
| 23 | SİLECEK | 30A | Ön cam sileceği ve yıkayıcı |
| 24 | P.RÜZGÂR | 30A | Elektrikli camlar |
2011, 2012
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011, 2012)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | MÜDÜR | 150A | Tüm devrelerin korunması için |
| 2 | MOTOR | 20 1 | Motor k10trol sistemi |
| 3 | R ISITMA | 40 1 | Su ısıtıcı |
| 4 | P.SEAT R | 30 1 | Elektrikli koltuk (RH) (Bazı modeller) |
| 5 | SU ISITICI | 50 A | Su ısıtıcı |
| 6 | IGKEY2 | 40 1 | Çeşitli devrelerin korunması için |
| 7 | VENTİLATÖR1 | 30 A (Bazı modeller) | Fan |
| 7 | VENTİLATÖR1 | 40 A (Bazı modeller) | Fan |
| 8 | P.SEAT L | 40 1 | Elektrikli koltuk (Sol) (Bazı modeller) |
| 9 | BOŞLUK | 30 1 | Arka cam buz çözücüsü |
| 10 | BTN | 50 A | Çeşitli devrelerin korunması için |
| 11 | BENZİN POMPASI | 30 1 | Benzin pompası |
| 12 | IGKEY1 | 30 1 | Çeşitli devrelerin korunması için |
| 13 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 14 | ABS (SOL) | 30 1 | karın kasları |
| 15 | G/Ç | 25 1 | Elektrikli kapı kilitleme |
| 16 | ODA | 15 1 | tavan lambası |
| 17 | ÇIKTI TO | 15 1 | Aksesuar soketi (Orta) |
| 18 | RR ÇIKIŞI | 15 1 | Aksesuar soketi (arka) |
| 19 | AC güç | 15 1 | Sunroof (Bazı modellerde), DC / AC invertör (Bazı modellerde) |
| 20 | SÜRÜ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 21 | Klima MAG | 10 A | Klima |
| 22 | BOŞ | 25 1 | Ses sistemi (Bose ses sistemi ile d10atılmış model) (Bazı modeller) |
| 23 | VENTİLATÖR2 | 30 A (Bazı modeller) | Fan |
| 23 | VENTİLATÖR2 | 40 A (Bazı modeller) | Fan |
| 24 | karın kasları | 50 A | karın kasları |
| 25 | BOBİN IG | 25 1 | Motor k10trol sistemi |
| 26 | H / L DÜŞÜK L | 15 1 | Sol far (kısa huzme) |
| 27 | H / G BAS R | 15 1 | Sağ far (kısa huzme) |
| 28 | H / L YÜKSEK | 20 1 | Uzun far (Uzun far) |
| 29 | RİSK | 15 1 | Tehlike ışıkları |
| 30 | +B | 10 A | PCM |
| 31 | korna | 15 1 | korna çalmak |
| 32 | DUR | 7,5 A | Fren lambaları |
| 33 | EGI INJ | 10 A | Motor k10trol sistemi |
| 34 | BARRE ENG | 20 1 | Motor k10trol sistemi |
| 35 | 2. BAR’DAN | 7,5 A | PCM |
röle kutusu
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | INJ | 7.5A | Motor k10trol sistemi |
| 2 | – | – | – |
| 3 | – | – | – |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011, 2012)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | ÇIKIŞ FR | 15 1 | Aksesuar soketi (Ön) |
| 2 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 3 | – | – | – |
| 4 | METRE | 10 A | Gösterge paneli |
| 5 | SAS | 7,5 A | ABS, hava yastığı |
| 6 | ENG.İGA | 7,5 A | Motor k10trol sistemi |
| 7 | DIR-DİR | 7,5 A | Ateşleme sistemi |
| 8 | – | – | – |
| 9 | AC | 7,5 A | Klima |
| 10 | SİLECEK R. | 15 1 | Arka cam sileceği ve yıkayıcı |
| 11 | TANITIM VİDEOSU | – | – |
| 12 | ASANSÖR KAPISI | 20 1 | Elektrikli bagaj kapağı (Bazı modellerde) |
| 13 | SUNROOF | 15 1 | Sunroof (Bazı modellerde) |
| 14 | SES | 10 A | Ses sistemi (Bazı modeller) |
| 15 | M.DEF | 10 A | Ayna buz çözücü (Bazı modellerde) |
| 16 | P/W | 25 1 | Elektrikli camlar (yolcu tarafı) |
| 17 | SIRA | 10 A | Stop lambası |
| 18 | ILLUMI | 10 A | Gösterge paneli aydınlatması |
| 19 | INJ | 7,5 A | Motor k10trol sistemi |
| 20 | – | – | – |
| 21 | ÇIKTI TO | – | – |
| 22 | RR ÇIKIŞI | – | – |
| 23 | SİLECEK | 30 1 | Ön cam sileceği ve yıkayıcı |
| 24 | P.RÜZGÂR | 30 1 | Elektrikli camlar (sürücü tarafı) |
2013, 2014, 2015
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2013, 2014, 2015)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | MÜDÜR | 150A | Tüm devrelerin korunması için |
| 2 | – | – | – |
| 3 | MOTOR | 20 1 | Motor k10trol sistemi |
| 4 | H / LR (xen10 fusi10 farlar ile) | 15 1 | Deniz Feneri (sağda) |
| 4 | H / L HI RY (Halojen farlı) | 15 1 | Çeşitli devrelerin korunması için (Bazı modeller) |
| 5 | R ISITMA | 40 1 | Su ısıtıcı |
| 6 | P.SEAT R | 30 1 | Elektrikli koltuk (RH) (Bazı modeller) |
| 7 | SU ISITICI | 50 A | Su ısıtıcı |
| 8 | IGKEY 2 | 40 1 | Çeşitli devrelerin korunması için |
| 9 | FAN 1 | 30 A (Bazı modeller) | Fan |
| 9 | FAN 1 | 40 A (Bazı modeller) | Fan |
| 10 | P.SEAT L | 40 1 | Elektrikli koltuk (Sol) (Bazı modeller) |
| 11 | BOŞLUK | 30 1 | Arka cam buz çözücüsü |
| 12 | BTN | 50 A | Çeşitli devrelerin korunması için |
| 13 | BENZİN POMPASI | 30 1 | Benzin pompası |
| 14 | IGKEY 1 | 30 1 | Çeşitli devrelerin korunması için |
| 15 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 16 | ABS (SOL) | 30 1 | karın kasları |
| 17 | G/Ç | 25 1 | Elektrikli kapı kilitleme |
| 18 | ODA | 15 1 | tavan lambası |
| 19 | ÇIKTI TO | 15 1 | Aksesuar soketi (Orta) |
| 20 | RR ÇIKIŞI | 15 1 | Aksesuar soketi (arka) |
| 21 | AC güç | 15 1 | Sunroof (Bazı modellerde), DC / AC invertör (Bazı modellerde) |
| 22 | SÜRÜ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 23 | Klima MAG | 10 A | Klima |
| 24 | BOŞ | 25 1 | Ses sistemi (Bose ses sistemi ile d10atılmış model) (Bazı modeller) |
| 25 | FAN 2 | 30 A (Bazı modeller) | Fan |
| 25 | FAN 2 | 40 A (Bazı modeller) | Fan |
| 26 | karın kasları | 50 A | karın kasları |
| 27 | BOBİN IG | 25 1 | Motor k10trol sistemi |
| 28 | H / LL (ksen10 füzy10 farlar ile) | 15 1 | Phare (LH) |
| 28 | H / L LOW L (Halojen farlı) | 15 1 | Kısa huzme (LH) |
| 29 | – (xen10 füzy10 farlarla 1likte) | – | – |
| 29 | H / L LOW R (Halojen farlı) | 15 1 | Kısa huzme (RH) |
| 30 | – (xen10 füzy10 farlarla 1likte) | – | – |
| 30 | H / L YÜKSEK (Halojen farlı) | 20 1 | Yüksek ışın |
| 31 | RİSK | 15 1 | Tehlike uyarı ışıkları, Flaşörler |
| 32 | + B | 10 A | Motor k10trol sistemi |
| 33 | korna | 15 1 | korna çalmak |
| 34 | DUR | 7,5 A | Fren lambaları |
| 35 | EGIINJ | 10 A | Motor k10trol sistemi |
| 36 | BARRE ENG | 20 1 | Motor k10trol sistemi |
| 37 | 2. BAR’DAN | 7,5 A | Motor k10trol sistemi |
röle kutusu
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | INJ | 7.5A | Motor k10trol sistemi |
| 2 | – | – | – |
| 3 | – | – | – |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2013, 2014, 2015)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | ÇIKIŞ FR | 15 1 | Aksesuar soketi (Ön) |
| 2 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 3 | C / U-IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 4 | METRE | 10 A | Gösterge paneli |
| 5 | SAS | 7,5 A | ABS, hava yastığı |
| 6 | FR. IGA | 7,5 A | Motor k10trol sistemi |
| 7 | DIR-DİR | 7,5 A | Motor k10trol sistemi |
| 8 | – | – | – |
| 9 | AC | 7,5 A | Klima |
| 10 | SİLECEK R. | 15 1 | Arka cam sileceği |
| 11 | – | – | – |
| 12 | ASANSÖR KAPISI | 20 1 | Elektrikli bagaj kapağı (Bazı modellerde) |
| 13 | SUNROOF | 15 1 | Sunroof (Bazı modellerde) |
| 14 | SES | 10 A | Ses sistemi |
| 15 | M.DEF | 10 A | Ayna buz çözücü (Bazı modellerde) |
| 16 | P/W | 25 1 | Elektrikli camlar (yolcu tarafı) |
| 17 | SIRA | 10 A | Arka lambalar, Park lambaları, Plaka lambaları, Yan işaret lambaları |
| 18 | ILLUMI | 10 A | Gösterge paneli aydınlatması |
| 19 | INJ | 7,5 A | Motor k10trol sistemi |
| 20 | – | – | – |
| 21 | ÇIKTI TO | – | – |
| 22 | RR ÇIKIŞI | – | – |
| 23 | SİLECEK | 30 1 | Ön cam sileceği ve yıkayıcı |
| 24 | P.RÜZGÂR | 30 1 | Elektrikli camlar (sürücü tarafı) |
