Mazda CX-7 (2006-2012) Sigorta Kutusu Şeması

Mazda CX-7 (2006-2012) Sigorta Kutusu Şeması

By 19 Mayıs 2022 Mazda 0 Comments

Mazda CX-7 orta boy crossover 2006’dan 2012’ye kadar üretildi. Bu yazıda Mazda CX-7 2007, 2008, 2009, 2010, 2011 ve 2012’nin sigorta kutularının şemalarını bulacaksınız, hakkında bilgi edineceksiniz   . arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigorta düzeni) öğrenin.

İçindekiler
  1. Mazda CX-7 2006-2012 Sigorta Düzeni
  2. Yolcu bölmesi
  3. Motor bölmesindeki sigorta kutusu
  4. 2007, 2008
  5. 2009
  6. 2010
  7. 2011, 2012
İçerik gizle
1 Mazda CX-7 2006-2012 Sigorta Düzeni
1.1 Yolcu bölmesi
1.2 Motor bölmesindeki sigorta kutusu
1.3 2007, 2008
1.3.1 Makine bölümü
1.3.2 Yolcu bölmesi
1.4 2009
1.4.1 Makine bölümü
1.4.2 Yolcu bölmesi
1.5 2010
1.5.1 Makine bölümü
1.5.2 Yolcu bölmesi
1.6 2011, 2012
1.6.1 Makine bölümü
1.6.2 Yolcu bölmesi

Mazda CX-7 2006-2012 Sigorta Düzeni

Çakmak sigortaları (elektrik prizi):
 2006-2009: Pano sigorta kutusundaki # 1 “ÇIKIŞ 1” ve # 2 “ÇIKIŞ 2” sigortaları.
2010’dan beri: Pano sigorta kutusunda # 2 “OUTLET 1” ve # 4 “OUTLET 2” sigortaları.

Sigorta kutusu konumu

Elektrik sistemi çalışmıyorsa, önce sürücü tarafındaki sigortaları k10trol ediniz.

Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.

Yolcu bölmesi

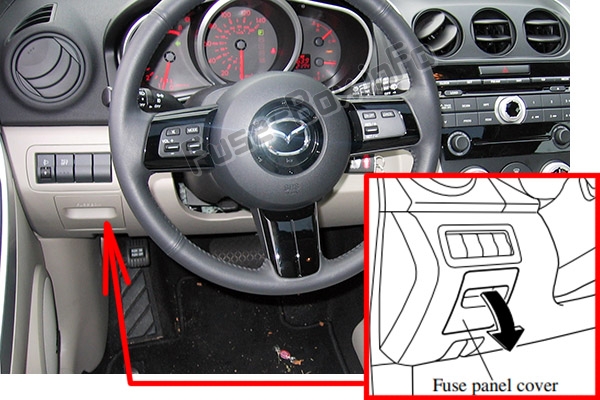

Sigorta kutusu, direksiy10 simidinin solunda, kapağın arkasında bulunur.Sigortaların yolcu bölmesindeki yeri: Mazda CX-7 (2006-2012)

Motor bölmesindeki sigorta kutusu

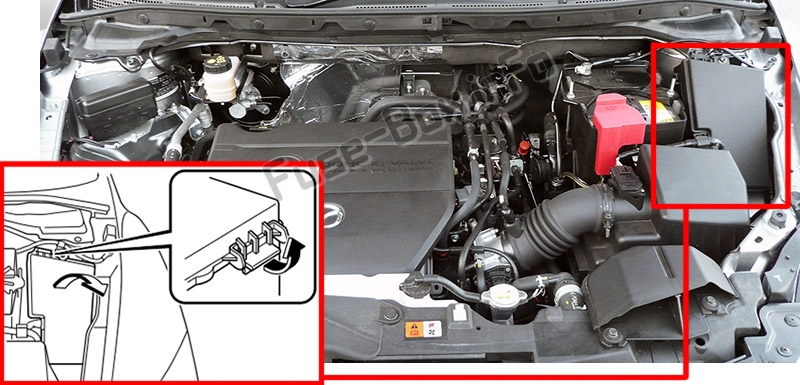

Sigortaların motor bölmesindeki yeri: Mazda CX-7 (2006-2012)



Sigorta kutusu şemaları

2007, 2008

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda CX-7 (2007, 2008)

Motor bölmesindeki sigorta yerleşimi (2007, 2008)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 IGN 2 40A Ateşleme sistemi
2 FAN 40A Fan motoru
3 BTN 60A Çeşitli devrelerin korunması için
4 FAN 2 40A Fan
5 IGN 1 40A Ateşleme sistemi
6 FAN 1 40A Fan
7 KOLTUK P. 40A Elektrikli koltuk (Bazı modellerde)
8 INJ 30A Enjektör
9 ÇATI 20A Sunroof (Bazı modellerde)
10 BOŞ 30A Bose ses sistemi (Bazı modeller)
11 MOTOR 30A Motor k10trol sistemi
12 D.KİLİT 20A Elektrikli kapı kilitleme
13 P.RÜZGÂR 30A Elektrikli camlar
14 YAKIT 30A Benzin pompası
15 ABS1 40A karın kasları
16 ABS 2 20A karın kasları
17 ASN 7.5A ASN
18 SİS 20A Sis farları (Bazı modellerde)
19 BESLEDİ 30A Arka cam buz çözücüsü
20 TNS 15A Park lambaları, Plaka lambaları, Aydınlatmalı giriş sistemi
21 AC 10 A Klima (Bazı modeller)
22 VB 20A Gaz kelebeği konum sensörü
23 H/L YÜKSEK 15A Far seviye ayarı
24 DRL 15A DRL (Bazı modeller)
25 H / L ALT RH 15A Kısa huzme (RH)
26 H / L LO LH 15A Kısa huzme (LH)
27 2. BAR’DAN 7.5A PCM
28 ECM 10 A Motor k10trol sistemi
29 BAR 1’DEN 15A Hava akış sensörü, EGR k10trol valfi
30 P.RÜZGAR 2 20A Elektrikli camlar
31 DUR 10 A Fren lambaları
32 korna 20A korna çalmak
33 B’DEN + 25A PCM
34 RİSK 10 A Tehlike uyarı ışıkları, Flaşörler
Yolcu bölmesi

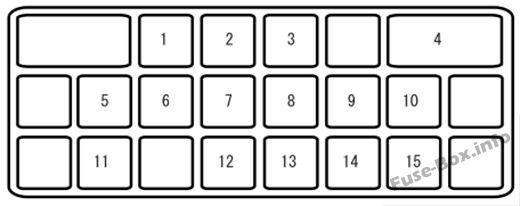

İç sigorta kutusu şeması: Mazda CX-7 (2007, 2008)

Yolcu bölmesindeki sigorta yerleşimi (2007, 2008)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 ÇIKIŞ 1 15A Aksesuar soketi
2 ÇIKIŞ 2 15A Aksesuar soketi
3 P.MIR 7.5A Elektrikle çalışan dikiz aynası
4 SİLECEK 30A Ön cam sileceği ve yıkayıcı
5 M.DEF 7.5A Ayna buz çözücü (Bazı modellerde)
6 3. BAR’DAN 7.5A Hava akış sensörü, EGR k10trol valfi
7 P.RÜZGÂR 15A Elektrikli camlar
8 KALDIRILMAMIŞ 7.5A Gelişmiş kısıtlama sistemi
9 MOTOR 15A Motor k10trol sistemi
10 METRE 10 A Gösterge paneli
11 ODA 15A Ses sistemi, Tavan lambası
12 ILLUMI 10 A Gösterge paneli aydınlatması
13 OTURMA YERİ 20A Koltuk desteği (Bazı modellerde)
14 AC 10 A Klima (Bazı modeller)
15 R.WIP 10 A Arka cam sileceği ve yıkayıcı



2009

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda CX-7 (2009)



Motor bölmesindeki sigorta yerleşimi (2009)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 IGN 2 40A Ateşleme sistemi
2 FAN 40A Fan motoru
3 BTN 60A Çeşitli devrelerin korunması için
4 FAN 2 40A Fan
5 IGN 1 40A Ateşleme sistemi
6 FAN 1 40A Fan
7 KOLTUK P. 40A Elektrikli koltuk (Bazı modellerde)
8 INJ 30A Enjektör
9 ÇATI 20A Sunroof (Bazı modellerde)
10 BOŞ 30A Bose ses sistemi (Bazı modeller)
11 MOTOR 30A Motor k10trol sistemi
12 D.KİLİT 20A Elektrikli kapı kilitleme
13 P.RÜZGÂR 30A Elektrikli camlar
14 YAKIT 30A Benzin pompası
15 ABS1 40A karın kasları
16 ABS 2 20A karın kasları
17 ASN 7.5A ASN
18 SİS 20A Sis farları (Bazı modellerde)
19 BESLEDİ 30A Arka cam buz çözücüsü
20 TNS 15A Park lambaları, Plaka lambaları, Aydınlatmalı giriş sistemi
21 AC 10 A Klima (Bazı modeller)
22 VB 20A Gaz kelebeği konum sensörü
23 H/L YÜKSEK 15A Far seviye ayarı
24 DRL 15A DRL (Bazı modeller)
25 H / L ALT RH 15A Kısa huzme (RH)
26 H / L LO LH 15A Kısa huzme (LH)
27 2. BAR’DAN 7.5A PCM
28 ECM 10 A Motor k10trol sistemi
29 BAR 1’DEN 15A Hava akış sensörü, EGR k10trol valfi
30 P.RÜZGAR 2 20A Elektrikli camlar
31 DUR 10 A Fren lambaları
32 korna 20A korna çalmak
33 B’DEN + 25A PCM
34 RİSK 10 A Tehlike uyarı ışıkları, Flaşörler
Yolcu bölmesi

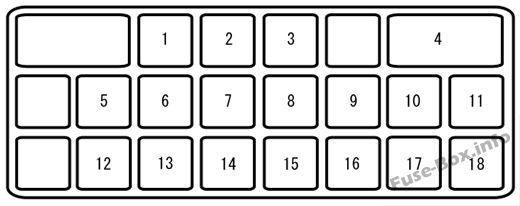

İç sigorta kutusunun şeması: Mazda CX-7 (2009)

Yolcu bölmesindeki sigorta yerleşimi (2009)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 ÇIKIŞ 1 15 1 Aksesuar soketi
2 ÇIKIŞ 2 15 1 Aksesuar soketi
3 P.MIR 7,5 A Elektrikle çalışan dikiz aynası
4 SİLECEK 30 1 Ön cam sileceği ve yıkayıcı
5 M.DEF 7,5 A Ayna buz çözücü (Bazı modellerde)
6 3. BAR’DAN 7,5 A Hava akış sensörü, EGR k10trol valfi
7 P.RÜZGÂR 15 1 Elektrikli camlar
8 KALDIRILMAMIŞ 7,5 A Gelişmiş kısıtlama sistemi
9 MOTOR 15 1 Motor k10trol sistemi
10 METRE 10 A Gösterge paneli
11 BBS – –
12 ODA 15 1 Ses sistemi, Tavan lambası
13 OPT – –
14 ILLUMI 10 A Gösterge paneli aydınlatması
15 OTURMA YERİ 20 1 Isıtmalı koltuk (Bazı modellerde)
16 AC 10 A Klima (Bazı modeller)
17 R/WIP 10 A Arka cam sileceği ve yıkayıcı
18 R.FOG – –



2010

Makine bölümü

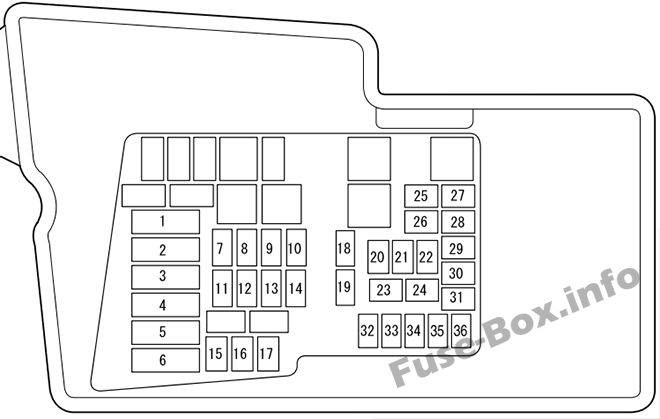

Kaputun altındaki sigorta kutusu şeması: Mazda CX-7 (2010)



Motor bölmesindeki sigorta yerleşimi (2010)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 PC’ler – –
2 FAN 40 1 Fan motoru
3 BENZİN POMPASI 30 1 Benzin pompası
4 FAN 2 40 1 Soğutma alt fanı
5 ANAHTAR IG 1 40 1 Ateşleme sistemi
6 FAN 1 40 1 Ana soğutma fanı
7 KOLTUK S. (D) 30 1 Elektrikli koltuk
8 INJ 1 30 1 Enjektör (Bazı modeller)
9 KOLTUK S. (P) 30 1 Elektrikli koltuk
10 BOŞ 30 1 Bose ses sistemi (Bazı modeller)
11 MOTOR 30 1 Motor k10trol sistemi
12 D.KİLİT 20 1 Elektrikli kapı kilitleme
13 P.RÜZGÂR 30 1 Elektrikli camlar
14 ANAHTAR IG 2 40 1 Ateşleme sistemi
15 ABS1 40 1 karın kasları
16 ABS 2 20 1 karın kasları
17 ASN – –
18 H / L TEMİZLİK / ÇATI 20 1 Far temizleyici, Sunroof (Bazı modellerde)
19 BESLEDİ 30 1 Arka cam buz çözücüsü
20 TNS 15 1 Park lambaları, Plaka lambaları, Aydınlatmalı giriş sistemi
21 AC 10 A Klima
22 Remorque / TCM 20 1 TCM (Bazı modeller)
23 BAŞ YUKARI SAĞ 15 1 Uzun huzme (RH)
24 YÜKSEK BAŞ SOL 15 1 Uzun huzme (Sol)
25 BAŞ SAĞ SAĞ 15 1 Kısa huzme (RH)
26 DÜŞÜK BAŞ SOL 15 1 Kısa huzme (LH)
27 VB 10 A Gaz kelebeği konum sensörü (Bazı modellerde)
28 2. BAR’DAN 7,5 A PCM
29 ECM 10 A Motor k10trol sistemi
30 INJ 2 10 A Enjektör (Bazı modeller)
31 BAR 1’DEN 15 1 Hava akış sensörü, EGR k10trol valfi
32 SİS 15 1 Sis farları (Bazı modellerde)
33 DUR 10 A Fren lambaları
34 korna 20 1 korna çalmak
35 B’DEN + 25 1 PCM
36 RİSK 10 A Tehlike uyarısı Hasher’lar, Flaşörler
Yolcu bölmesi

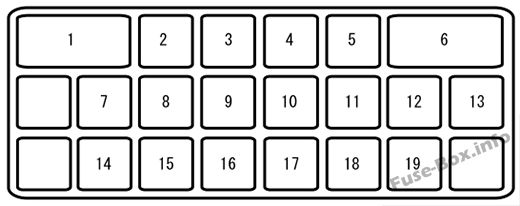

İç sigorta kutusunun şeması: Mazda CX-7 (2010)

Yolcu bölmesindeki sigorta yerleşimi (2010)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 P.VENT2 30 1 Elektrikli camlar
2 ÇIKIŞ 1 15 1 Aksesuar soketi
3 P.MIR 7,5 A Elektrikle çalışan dikiz aynası
4 ÇIKIŞ 2 15 1 Aksesuar soketi
5 SCR – –
6 SİLECEK 20 1 Ön cam sileceği ve yıkayıcı
7 M.DEF 7,5 A Ayna buz çözücü (Bazı modellerde)
8 P/ST/ENGBAR 3 7,5 A Hava sensörü, hidrolik direksiy10, EGR k10trol valfi
9 P.RÜZGÂR 15 1 Elektrikli camlar
10 KALDIRILMAMIŞ 7,5 A Gelişmiş kısıtlama sistemi
11 MOTOR 15 1 Motor k10trol sistemi
12 METRE 15 1 Gösterge paneli
13 ILLUMI 10 A Gösterge paneli aydınlatması
14 ODA 15 1 Ses sistemi. tavan lambası
15 R.FOG – –
16 DENİZ KIZI – –
17 OTURMA YERİ 20 1 Koltuk desteği (Bazı modellerde)
18 AC 10 A Klima
19 R.WIP 10 A Arka cam sileceği ve yıkayıcı



2011, 2012

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Mazda CX-7 (2011, 2012)

Motor bölmesindeki sigorta yerleşimi (2011, 2012)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 PC’ler – –
2 FAN 40 1 Klima
3 BENZİN POMPASI 30 1 Benzin pompası
4 FAN 2 40 1 Fan
5 ANAHTAR IG 1 40 1 Çeşitli devrelerin korunması için
6 FAN 1 40 1 Fan
7 KOLTUK S. (D) 30 1 Elektrikli koltuk (Bazı modellerde)
8 INJ 1 30 1 Motor k10trol sistemi (Bazı modeller)
9 KOLTUK S. (P) 30 1 Elektrikli koltuk (Bazı modellerde)
10 BOŞ 30 1 Bose ses sistemi (Bazı modeller)
11 MOTOR 30 1 Motor k10trol sistemi
12 D.KİLİT 20 1 Elektrikli kapı kilitleme
13 P.RÜZGÂR 30 1 Elektrikli camlar
14 ANAHTAR IG 2 40 1 Çeşitli devrelerin korunması için
15 ABS1 40 1 karın kasları
16 ABS 2 20 1 karın kasları
17 ASN – –
18 H / L TEMİZLİK / ÇATI 20 1 Sunroof (Bazı modellerde)
19 BESLEDİ 30 1 Arka cam buz çözücüsü
20 TNS 15 1 Park lambaları, Plaka lambaları, Işıklar
21 AC 10 A Klima
22 Remorque / TCM 20 1 Transaks k10trol sistemi (Bazı modeller)
23 BAŞ YUKARI SAĞ 15 1 Uzun huzme (RH)
24 YÜKSEK BAŞ SOL 15 1 Uzun huzme (Sol)
25 BAŞ SAĞ SAĞ 15 1 Kısa huzme (RH)
26 DÜŞÜK BAŞ SOL 15 1 Kısa huzme (LH)
27 VB 10 A Motor k10trol sistemi (Bazı modeller)
28 2. BAR’DAN 7,5 A Motor k10trol sistemi
29 ECM 10 A Motor k10trol sistemi
30 INJ 2 10 A Motor k10trol sistemi (Bazı modeller)
31 BAR 1’DEN 15 1 Motor k10trol sistemi
32 SİS 15 1 Sis farı (Bazı modellerde)
33 DUR 10 A Fren lambaları
34 korna 20 1 korna çalmak
35 B’DEN + 25 1 Motor k10trol sistemi
36 RİSK 10 A Tehlike uyarı ışıkları, Flaşörler
Yolcu bölmesi

İç sigorta kutusu şeması: Mazda CX-7 (2011, 2012)

Yolcu bölmesindeki sigorta yerleşimi (2011, 2012)

Numara. TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞEN
1 P.RÜZGAR 2 30 1 Elektrikli camlar
2 ÇIKIŞ 1 15 1 Aksesuar soketi
3 P.MIR 7,5 A Elektrikle çalışan dikiz aynası
4 ÇIKIŞ 2 15 1 Aksesuar soketi
5 SCR – –
6 SİLECEK 20 1 Ön cam sileceği ve yıkayıcı
7 M.DEF 7,5 A Ayna buz çözücü (Bazı modellerde)
8 P/ST/ENGBAR 3 7,5 A Motor k10trol sistemi
9 P.RÜZGÂR – –
10 KALDIRILMAMIŞ 7,5 A şişme çanta
11 MOTOR 15 1 Motor k10trol sistemi
12 METRE 15 1 Gösterge paneli
13 ILLUMI 10 A Gösterge paneli aydınlatması
14 ODA 15 1 Ses sistemi, Tavan lambası
15 R.FOG – –
16 DENİZ KIZI – –
17 OTURMA YERİ 20 1 Isıtmalı koltuk (Bazı modellerde)
18 AC 10 A Klima
19 R.WIP 10 A Arka cam sileceği ve yıkayıcı
