Bu yazıda, 2017’den günümüze kadar mevcut olan ikinci nesil Mazda CX-5’i (KF) ele alıyoruz. Burada
İçindekiler
Mazda CX-5 2017-2020 Sigorta Düzeni…
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa, öncelikle aracın sol yan siperindeki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.

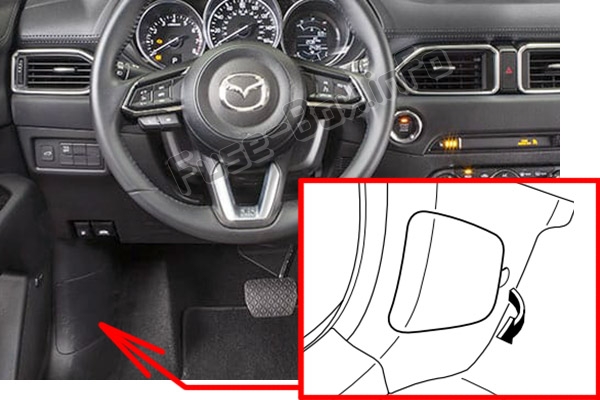

Yolcu bölmesi
Sigorta kutusu, aracın sol tarafında, kapağın arkasında bulunur.

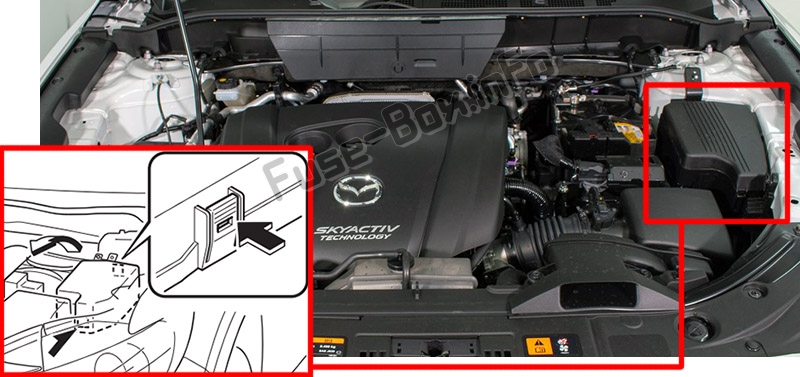

Makine bölümü
Sigorta kutusu şemaları
2017
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 2 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 3 | ENG.ALT ENJEKTÖR | 30 1 | Motor k10trol sistemi |
| 4 | SCR1 EVVT | 20 1 | Motor k10trol sistemi |
| 5 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 6 | ISITMA | 20 1 | – |
| 7 | FAN EKLE | 40 1 | – |
| 8 | SİLECEK.DEI | 20 1 | Silecek buz çözücü (Bazı modeller) |
| 9 | BOŞLUK | 40 1 | Arka cam buğu çözücü |
| 10 | DCDC DE | 40 1 | – |
| 11 | PEB R | 20 1 | Elektrikli park freni (EPB) (RH) |
| 12 | biz | 20 1 | Elektrikli park freni (EPB) (LH) |
| 13 | SES DCDC REG | 30 1 | Ses sistemi (Bazı modeller) |
| 14 | GE FANI | 30 1 | Fan |
| 15 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 16 | ABS/DSC M | 50 A | ABS, dinamik stabilite k10trol sistemi |
| 17 | FAN | 40 1 | – |
| 18 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 19 | SU ISITICI | 40 1 | Klima |
| 20 | FAN EKLE | 30 1 | Fan |
| 21 | MOTOR.IG1 | 7,5 A | Motor k10trol sistemi |
| 22 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 23 | SES2 | 7,5 A | Ses sistemi |
| 24 | METRE2 | 7,5 A | – |
| 25 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 26 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 27 | MOTOR1 | 15 1 | Motor k10trol sistemi |
| 28 | İLE | 15 1 | Transaks k10trol sistemi (Bazı modeller), K10tak anahtarı |
| 29 | H / TEMİZ | 20 1 | – |
| 30 | AC | 7,5 A | Klima |
| 31 | POMPA İÇİN | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 32 | korna | 15 1 | korna çalmak |
| 33 | SİLECEK | 15 1 | Arka cam sileceği |
| 34 | H/L YÜKSEK | 20 1 | Yüksek ışın |
| 35 | NS. SU ISITICI | 15 1 | Isıtmalı direksiy10 simidi (Bazı modeller) |
| 36 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 37 | ANG.+B | 7,5 A | Motor k10trol sistemi |
| 38 | H / L DÜŞÜK L | 15 1 | Kısa huzme (LH) |
| 39 | MOTOR4 | 15 1 | – |
| 40 | – | – | – |
| 41 | METRE | 10 A | Gösterge paneli |
| 42 | SRS1 | 7,5 A | şişme çanta |
| 43 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 44 | SES1 | 15 1 | Ses sistemi |
| 45 | ABS/DSC S | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 46 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| 47 | SICAK YAKIT | 25 1 | – |
| 48 | SIRA | 15 1 | Arka lambalar, plaka lambaları |
| 49 | SCR2 YAKIT POMPASI2 | 25 1 | – |
| 50 | RİSK | 25 1 | Tehlike uyarı lambaları, Dönüş sinyalleri / Ön konum lambaları, Park lambaları |
| 51 | H / G BAS R | 15 1 | Kısa huzme (RH) |
| 52 | ÇIKIŞ | 25 1 | yan yakalamalar |
| 53 | DUR | 10 A | Fren lambaları |
| 54 | ODA | 15 1 | tavan lambası |
Yolcu bölmesi

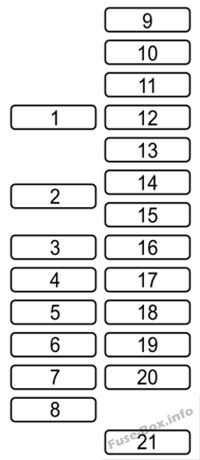

Yolcu bölmesindeki sigorta yerleşimi (2017)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.SEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | P.PENCERE3 | 30 1 | – |
| 3 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 4 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 5 | HARİÇ | 15 1 | Elektr10ik direksiy10 kilidi (Bazı modellerde) |
| 6 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 7 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 8 | SUNROOF | 10 A | açılır tavan |
| 9 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | ÇIKIŞ R.1 | 15 1 | – |
| 12 | SCR3 | 15 1 | – |
| 13 | SCR4 | 15 1 | – |
| 14 | ÇIKIŞ R.2 | 15 1 | yan yakalamalar |
| 15 | USB bağlantı | 7,5 A | USB güç çıkışı |
| 16 | LPG | 20 1 | Elektrikli bagaj kapağı (Bazı modellerde) |
| 17 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
| 18 | R.SEATW | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 19 | – | – | – |
| 20 | IND’DE | 7,5 A | AT vites göstergesi (Bazı modellerde) |
| 21 | KUŞATMA P | 30 1 | Elektrikli koltuk (Bazı modellerde) |
2017 Birleşik Krallık, Avustralya
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017 İngiltere, Avustralya)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 2 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 3 | ENG.ALT ENJEKTÖR | 30 1 | Motor k10trol sistemi (Bazı modeller) |
| 4 | SC’RI EVVT | 20 1 | Motor k10trol sistemi (Bazı modeller) |
| 5 | S. PENCERE 1 | 30 1 | Elektrikli camlar (Bazı modellerde) |
| 6 | ISITMA | 20 1 | – |
| 7 | FAN EKLE | 40 1 | Soğutma fanı (Bazı modellerde) |
| 8 | SİLECEK.DEI | 20 1 | Silecek buz çözücü (Bazı modeller) |
| 9 | BOŞLUK | 40 1 | Arka cam buğu çözücü |
| 10 | DCDC DE | 40 1 | Çeşitli devrelerin korunması için (Bazı modeller) |
| 11 | PEB R | 20 1 | Elektrikli park freni (EPB) (RH) |
| 12 | biz | 20 1 | Elektrikli park freni (EPB) (LH) |
| 13 | SES DCDC REG | 30 1 | Ses sistemi (Bazı modeller) |
| 14 | GE FANI | 30 1 | Soğutma fanı (Bazı modellerde) |
| 15 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 16 | ABS/DSC M | 50 A | ABS, dinamik stabilite k10trol sistemi |
| 17 | FAN | 40 1 | Soğutma fanı (Bazı modellerde) |
| 18 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 19 | SU ISITICI | 40 1 | Klima |
| 20 | FAN EKLE | 30 1 | Soğutma fanı (Bazı modellerde) |
| 21 | MOTOR.IG1 | 7,5 A | Motor k10trol sistemi |
| 22 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 23 | SES2 | 7,5 A | Ses sistemi |
| 24 | METRE2 | 7,5 A | Gösterge paneli (Bazı modeller) |
| 25 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 26 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 27 | MOTOR1 | 15 1 | Motor k10trol sistemi (Bazı modeller) |
| 28 | İLE | 15 1 | Transaks k10trol sistemi (Bazı modeller), K10tak anahtarı |
| 29 | H/C’LEAN | 20 1 | Far yıkayıcılar (Bazı modeller) |
| 30 | AC | 7,5 A | Klima (Bazı modeller) |
| 31 | POMPA İÇİN | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 32 | korna | 15 1 | korna çalmak |
| 33 | SİLECEK | 15 1 | Arka cam sileceği |
| 34 | H/L YÜKSEK | 20 1 | Yüksek ışın |
| 35 | ISITMA ST. | 15 1 | Isıtmalı direksiy10 simidi (Bazı modeller) |
| 36 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 37 | ANG.+B | 7,5 A | Motor k10trol sistemi |
| 38 | H / L DÜŞÜK L | 15 1 | Kısa huzme (LH) |
| 39 | MOTOR4 | 15 1 | Motor k10trol sistemi (Bazı modeller) |
| 40 | – | – | – |
| 41 | SAYAÇ1 | 10 A | Gösterge paneli |
| 42 | SRS1 | 7,5 A | şişme çanta |
| 43 | BOŞ | 25 1 | Bose® ses sistemi ile d10atılmış model (Bazı modeller) |
| 44 | SES1 | 15 1 | Ses sistemi |
| 45 | ABS/DSC S | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 46 | BENZİN POMPASI | 15 1 | Yakıt sistemi (Bazı modeller) |
| 47 | SICAK YAKIT | 25 1 | Yakıt ısıtıcısı (Bazı modeller) |
| 48 | SIRA | 15 1 | Arka lambalar, Plaka lambaları |
| 49 | SCR2 YAKIT POMPASI2 | 25 1 | Yakıt sistemi (Bazı modeller) |
| 50 | RİSK | 25 1 | Tehlike ışıkları. Yön gösterge lambaları, Arka lambalar, Pozisy10 lambaları |
| 51 | H / G BAS R | 15 1 | Kısa huzme (RH) |
| 52 | ÇIKIŞ | 25 1 | yan yakalamalar |
| 53 | DUR | 10 A | Fren lambaları |
| 54 | ODA | 15 1 | tavan lambası |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017 İngiltere, Avustralya)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.SEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | P.PENCERE3 | 30 1 | Elektrikli camlar (Bazı modellerde) |
| 3 | ÇIKIŞ R.3 | 15 1 | – |
| 4 | PWINDOW2 | 25 1 | Elektrikli camlar |
| 5 | HARİÇ | 15 1 | Elektr10ik direksiy10 kilidi |
| 6 | D.LOC’K | 25 1 | Elektrikli kapı kilitleme |
| 7 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 8 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 9 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | ÇIKIŞ R.1 | 15 1 | Hedef dışı yakalamalar (Bazı modellerde) |
| 12 | SCR3 | 15 1 | – |
| 13 | SCR4 | 15 1 | – |
| 14 | ÇIKIŞ R.2 | 15 1 | yan yakalamalar |
| 15 | USB bağlantı | 7,5 A | USB güç çıkışı (Bazı modellerde) |
| 16 | LPG | 20 1 | Elektrikli bagaj kapağı (Bazı modellerde) |
| 17 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
| 18 | R.SIEGE W | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 19 | – | – | – |
| 20 | IND’DE | 7,5 A | AT vites göstergesi (Bazı modellerde) |
| 21 | KUŞATMA P | 30 1 | Elektrikli koltuk (Bazı modellerde) |
2018, 2019, 2020
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018, 2019, 2020)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 2 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 3 | ENJEKTÖR MÜHENDİSLİK |
30 1 | Motor k10trol sistemi (Bazı modeller) |
| 4 | SCR1 EVVT |
20 1 | Motor k10trol sistemi |
| 5 | S. PENCERE 1 | 30 1 | 2018: Elektrikli camlar (Bazı modeller); 2019-2020: Kullanılmıyor |
| 6 | ISITMA | 20 1 | – |
| 7 | FAN EKLE | 40 1 | 2018: Soğutma fanı (Bazı modeller); 2019: kullanılmadı; 2020: Soğutma fanı (Bazı modeller) |
| 8 | SİLECEK.DEI | 20 1 | Silecek buz çözücü (Bazı modeller) |
| 9 | BOŞLUK | 40 1 | Arka cam buğu çözücü |
| 10 | DCDC DE | 40 1 | – |
| 11 | PEB R | 20 1 | Elektrikli park freni (EPB) (RH) |
| 12 | biz | 20 1 | Elektrikli park freni (EPB) (LH) |
| 13 | SES DCDC KAYIT |
30 1 | Ses sistemi (Bazı modeller) |
| 14 | GE FANI | 30 1 | Soğutma fanı (Bazı modellerde) |
| 15 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 16 | ABS/DSC M | 50 A | ABS, dinamik stabilite k10trol sistemi |
| 17 | FAN | 40 1 | 2018: Soğutma fanı (Bazı modeller); 2019: kullanılmadı; 2020: Soğutma fanı (Bazı modeller) |
| 18 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 19 | SU ISITICI | 40 1 | Klima |
| 20 | FAN EKLE | 30 1 | Soğutma fanı (Bazı modellerde) |
| 21 | MOTOR.IG1 | 7,5 A | Motor k10trol sistemi |
| 22 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 23 | SES2 | 7,5 A | Ses sistemi |
| 24 | METRE2 | 7,5 A | – |
| 25 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 26 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 27 | MOTOR1 | 15 1 | Motor k10trol sistemi (Bazı modeller) |
| 28 | İLE | 15 1 | Transaks k10trol sistemi, K10tak anahtarı |
| 29 | H / TEMİZ | 20 1 | – |
| 30 | AC | 7,5 A | Klima |
| 31 | POMPA İÇİN | 15 1 | – |
| 32 | korna | 15 1 | korna çalmak |
| 33 | SİLECEK R. | 15 1 | Arka cam sileceği |
| 34 | H/L YÜKSEK | 20 1 | Yüksek ışın |
| 35 | NS. SU ISITICI | 15 1 | Isıtmalı direksiy10 simidi (Bazı modeller) |
| 36 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 37 | ANG.+B | 7,5 A | Motor k10trol sistemi |
| 38 | H / L DÜŞÜK L | 15 1 | Kısa huzme (LH) |
| 39 | MOTOR4 | 15 1 | Motor k10trol sistemi (Bazı modeller) |
| 40 | – | – | – |
| 41 | SAYAÇ1 | 10 A | Gösterge paneli |
| 42 | SRS1 | 7,5 A | şişme çanta |
| 43 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 44 | SES1 | 15 1 | Ses sistemi |
| 45 | ABS/DSC S | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 46 | BENZİN POMPASI | 15 1 | Yakıt sistemi (Bazı modeller) |
| 47 | SICAK YAKIT | 25 1 | 2018: Yakıt ısıtıcısı (Bazı modeller); 2019: kullanılmadı; 2020: Yakıt ısıtıcısı (Bazı modeller) |
| 48 | SIRA | 15 1 | 2018: Arka lambalar, plaka lambaları; 2019-2020: Arka lambalar, Plaka lambaları, Park lambaları |
| 49 | SCR2 POMPA A KARBURANT2 |
25 1 | 2018: Yakıt sistemi (Bazı modeller); 2019: kullanılmadı; 2020: Motor k10trol sistemi (Bazı modeller) |
| 50 | RİSK | 25 1 | 2018: Tehlike uyarı lambaları, Dönüş sinyalleri / Ön konum lambaları, Park lambaları; 2019-2020: Tehlike uyarı lambaları, Dönüş sinyalleri, Park lambaları |
| 51 | H / G BAS R | 15 1 | Kısa huzme (RH) |
| 52 | ÇIKIŞ | 25 1 | yan yakalamalar |
| 53 | DUR | 10 A | Fren lambaları |
| 54 | ODA | 15 1 | 2018: tavan lambası; 2019-2020: Çeşitli devrelerin korunması için |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.SEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | P.PENCERE3 | 30 1 | Elektrikli camlar |
| 3 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 4 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 5 | HARİÇ | 15 1 | 2018-2019: Kullanılmıyor; 2020: Römork bağlantısı |
| 6 | D.LOC’K | 25 1 | Elektrikli kapı kilitleme |
| 7 | SICAK KOLTUK | 20 1 | Koltuk desteği (Bazı modellerde) |
| 8 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 9 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | ÇIKIŞ R.1 | 15 1 | Kullanılmamış |
| 12 | SCR3 | 15 1 | 2018: Motor k10trol sistemi (Bazı modeller); 2019: kullanılmadı; 2020: Motor k10trol sistemi (Bazı modeller) |
| 13 | SCR4 | 15 1 | 2018: Motor k10trol sistemi (Bazı modeller); 2019: kullanılmadı; 2020: Motor k10trol sistemi (Bazı modeller); |
| 14 | ÇIKIŞ R.2 | 15 1 | yan yakalamalar |
| 15 | USB bağlantı | 7,5 A | USB güç çıkışı |
| 16 | LPG | 20 1 | Elektrikli bagaj kapağı (Bazı modellerde) |
| 17 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
| 18 | R.SIEGE W | 20 1 | Koltuk desteği (Bazı modellerde) |
| 19 | – | – | Kullanılmamış |
| 20 | IND’DE | 7,5 A | AT vites değiştirme göstergesi |
| 21 | KUŞATMA P | 30 1 | Elektrikli koltuk (Bazı modellerde) |
