Bu yazıda, 2012’den 2016’ya kadar üretilen 1inci nesil Mazda CX-5’i (KE) ele alıyoruz. Burada
Mazda CX-5 2013-2016 Sigorta Düzeni
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa, öncelikle aracın sol yan siperindeki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.

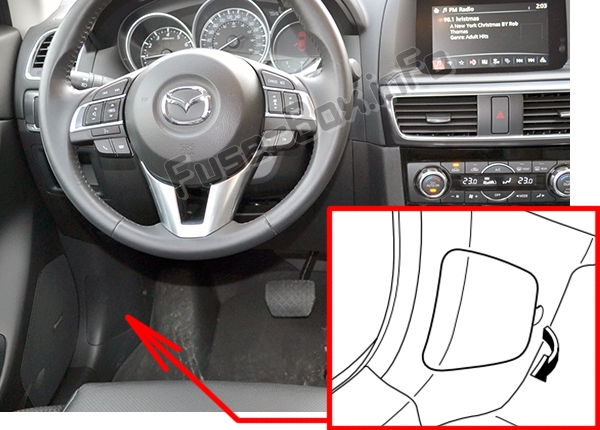

Yolcu bölmesi
Sigorta kutusu aracın sol tarafında, ön panelin altında kapağın arkasında bulunur.

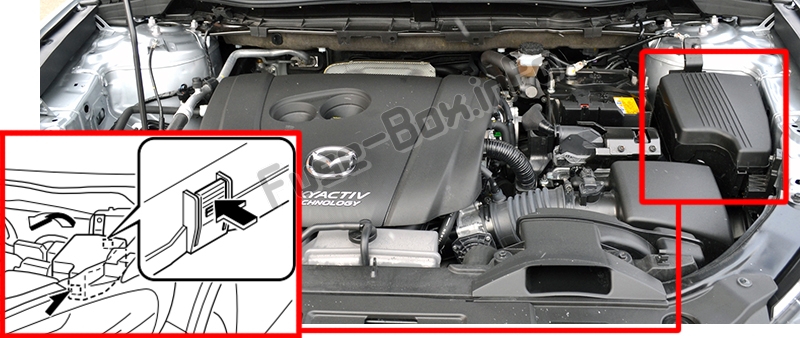

Makine bölümü
Sigorta kutusu şemaları
2013, 2014
Makine bölümü

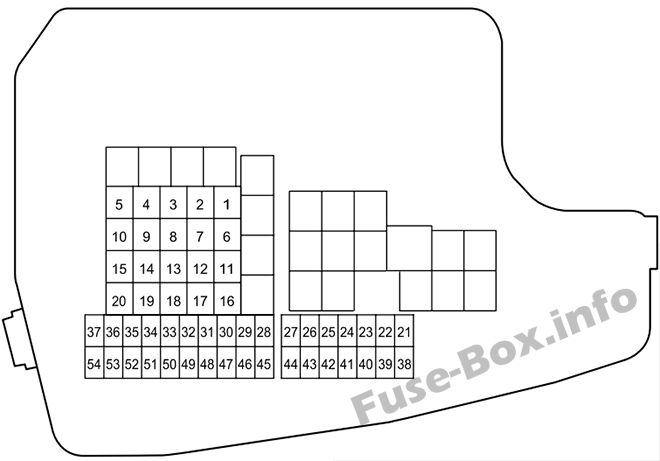

Motor bölmesindeki sigorta yerleşimi (2013, 2014)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN EKLE | 30 1 | Fan |
| 2 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 3 | ENJEKTÖR | 30 1 | Motor k10trol sistemi |
| 4 | FAN | – | – |
| 5 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 6 | – | – | – |
| 7 | FAN EKLE | – | – |
| 8 | EVVT | 20 1 | Motor k10trol sistemi |
| 9 | BOŞLUK | 40 1 | Arka cam buz çözücüsü |
| 10 | DCDC DE | – | – |
| 11 | GE FANI | 30 1 | Fan |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 16 | ABS/DSC M | 50 A | ABS, dinamik stabilite k10trol sistemi |
| 17 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 18 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 19 | SU ISITICI | 40 1 | Klima |
| 20 | DCDC REG | – | – |
| 21 | MOTOR.IG1 | 7,5 A | Motor k10trol sistemi |
| 22 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 23 | H / L ALT L GİZLİ L | 15 1 | Far (Sol) (Xen10 füzy10 farlarla), Kısa huzme (Sol) (Halojen farlarla) |
| 24 | H / G BAS R | 15 1 | Kısa huzme (RH) (Halojen farlarla) |
| 25 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 26 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 27 | MOTOR1 | 15 1 | Motor k10trol sistemi |
| 28 | İLE | 15 1 | Transaks k10trol sistemi |
| 29 | H / TEMİZ | – | – |
| 30 | AC | 7,5 A | Klima |
| 31 | POMPA İÇİN | – | – |
| 32 | DUR | 10 A | Fren lambaları |
| 33 | SİLECEK R. | 15 1 | Arka cam sileceği |
| 34 | H/L YÜKSEK | 20 1 | Uzun huzme (Halojen farlarla) |
| 35 | SAKLAMAK | 15 1 | Far (RH) (Xen10 fusi10 farlarla 1likte) |
| 36 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 37 | ANG.+B | 7,5 A | Motor k10trol sistemi |
| 38 | SES2 | 7,5 A | Ses sistemi |
| 39 | – | – | – |
| 40 | METRE2 | – | – |
| 41 | SAYAÇ1 | 10 A | Gösterge paneli |
| 42 | SRS1 | 7,5 A | şişme çanta |
| 43 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model |
| 44 | SES1 | 15 1 | Ses sistemi |
| 45 | ABS/DSC S | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 46 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| 47 | SICAK YAKIT | – | – |
| 48 | SIRA | 15 1 | Arka lambalar, plaka lambaları |
| 49 | – | – | – |
| 50 | RİSK | 25 1 | Tehlike ışıkları. Dönüş sinyalleri, Park lambaları (Ön yan işaret lambaları) |
| 51 | DRL | 15 1 | Gündüz sürüş farları (Bazı modellerde) |
| 52 | ÇIKIŞ R.2 | 15 1 | yan yakalamalar |
| 53 | korna | 15 1 | korna çalmak |
| 54 | ODA | 15 1 | tavan lambası |
Yolcu bölmesi

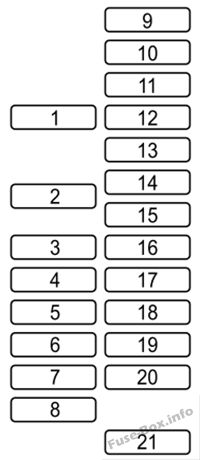

Yolcu bölmesindeki sigorta yerleşimi (2013, 2014)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| dır-dir | P.SEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | P.PENCERE3 | – | – |
| 3 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 4 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 5 | SRS2 / HARİÇ | 15 1 | Koltuk ağırlığı sensörü (Bazı modellerde) |
| 6 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 7 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 8 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 9 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | ÇIKIŞ R.1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
2015
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2015)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN EKLE | 30 1 | Fan |
| 2 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 3 | ENJEKTÖR | 30 1 | Motor k10trol sistemi |
| 4 | FAN | 40 1 | – |
| 5 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 6 | – | – | – |
| 7 | FAN EKLE | 40 1 | – |
| 8 | EVVT | 20 1 | Motor k10trol sistemi |
| 9 | BOŞLUK | 40 1 | Arka cam buğu çözücü |
| 10 | DCDC DE | 40 1 | – |
| 11 | GE FANI | 30 1 | Fan |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 16 | ABS/DSC M | 50 A | ABS, dinamik stabilite k10trol sistemi |
| 17 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 18 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 19 | SU ISITICI | 40 1 | Klima |
| 20 | DCDC REG | 30 1 | – |
| 21 | MOTOR.IG1 | 7,5 A | Motor k10trol sistemi |
| 22 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 23 | H / L ALT L GİZLİ L | 15 1 | Far (Sol) (Xen10 füzy10 farlarla), Kısa huzme (Sol) (Halojen farlarla) |
| 24 | H / G BAS R | 15 1 | Kısa huzme (RH) (Halojen farlarla) |
| 25 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 26 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 27 | MOTOR1 | 15 1 | Motor k10trol sistemi |
| 28 | İLE | 15 1 | Transaks k10trol sistemi (Bazı modeller), K10tak anahtarı |
| 29 | H / TEMİZ | 20 1 | – |
| 30 | AC | 7,5 A | Klima |
| 31 | POMPA İÇİN | 15 1 | – |
| 32 | DUR | 10 A | Fren lambaları |
| 33 | SİLECEK R. | 15 1 | Arka cam sileceği |
| 34 | H/L YÜKSEK | 20 1 | Uzun huzme (Halojen farlarla) |
| 35 | SAKLAMAK | 15 1 | Far (RH) (Xen10 fusi10 farlarla 1likte) |
| 36 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 37 | ANG.+B | 7,5 A | Motor k10trol sistemi |
| 38 | SES2 | 7,5 A | Ses sistemi |
| 39 | AYDINLATICI CBS | 5 1 | – |
| 40 | METRE2 | 7,5 A | – |
| 41 | SAYAÇ1 | 10 A | Gösterge paneli |
| 42 | SRS1 | 7,5 A | şişme çanta |
| 43 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 44 | SES1 | 15 1 | Ses sistemi |
| 45 | ABS/DSC S | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 46 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| 47 | SICAK YAKIT | 25 1 | – |
| 48 | SIRA | 15 1 | Arka lambalar, plaka lambaları |
| 49 | YAKIT POMPASI2 | 25 1 | – |
| 50 | RİSK | 25 1 | Tehlike uyarı lambaları, Dönüş sinyalleri, Park lambaları (Ön park lambaları) |
| 51 | DRL | 15 1 | Bütün gün ışıklar |
| 52 | ÇIKIŞ R.2 | 15 1 | yan yakalamalar |
| 53 | korna | 15 1 | korna çalmak |
| 54 | ODA | 15 1 | tavan lambası |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2015)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.SEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | P.PENCERE3 | 30 1 | – |
| 3 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 4 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 5 | SRS2 / HARİÇ | 15 1 | Koltuk ağırlığı sensörü (Bazı modellerde) |
| 6 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 7 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 8 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 9 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | ÇIKIŞ R.1 | 15 1 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | IND’DE | 7,5 A | AT vites göstergesi (Bazı modellerde) |
| 21 | KUŞATMA P | 30 1 | – |
2016
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN EKLE | 30 1 | Fan |
| 2 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 3 | ENJEKTÖR | 30 1 | Motor k10trol sistemi |
| 4 | FAN | 40 1 | – |
| 5 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 6 | – | – | – |
| 7 | FAN EKLE | 40 1 | – |
| 8 | EVVT | 20 1 | Motor k10trol sistemi |
| 9 | BOŞLUK | 40 1 | Arka cam buğu çözücü |
| 10 | DCDC DE | 40 1 | – |
| 11 | GE FANI | 30 1 | Fan |
| 12 | biz | 20 1 | Elektrikli park freni (LH) |
| 13 | SES | 40 1 | Ses sistemi |
| 14 | PEB R | 20 1 | Elektrikli park freni (sağ) |
| 15 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 16 | ABS/DSC M | 50 A | ABS, dinamik stabilite k10trol sistemi |
| 17 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 18 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 19 | SU ISITICI | 40 1 | Klima |
| 20 | DCDC REG | 30 1 | – |
| 21 | MOTOR.IG1 | 7,5 A | Motor k10trol sistemi |
| 22 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 23 | H / L ALT L GİZLİ L | 15 1 | Kısa huzme (LH) |
| 24 | H / G BAS R | 15 1 | Kısa huzme (RH) |
| 25 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 26 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 27 | MOTOR1 | 15 1 | Motor k10trol sistemi |
| 28 | İLE | 15 1 | Transaks k10trol sistemi (Bazı modeller), K10tak anahtarı |
| 29 | H / TEMİZ | 20 1 | – |
| 30 | AC | 7,5 A | Klima |
| 31 | POMPA İÇİN | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 32 | DUR | 10 A | Fren lambaları |
| 33 | SİLECEK R. | 15 1 | Arka cam sileceği |
| 34 | H/L YÜKSEK | 20 1 | Yüksek ışın |
| 35 | SAKLAMAK | 15 1 | – |
| 36 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 37 | ANG.+B | 7,5 A | Motor k10trol sistemi |
| 38 | SES2 | 7,5 A | Ses sistemi |
| 39 | AYDINLATICI CBS | 5 1 | – |
| 40 | METRE2 | 7,5 A | – |
| 41 | SAYAÇ1 | 10 A | Gösterge paneli |
| 42 | SRS1 | 7,5 A | şişme çanta |
| 43 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 44 | SES1 | 15 1 | Ses sistemi |
| 45 | ABS/DSC S | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 46 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| 47 | SICAK YAKIT | 25 1 | – |
| 48 | SIRA | 15 1 | Arka lambalar, plaka lambaları |
| 49 | YAKIT POMPASI2 | 25 1 | – |
| 50 | RİSK | 25 1 | Tehlike uyarı lambaları, Dönüş sinyalleri, Park lambaları (Ön park lambaları) |
| 51 | DRL | 15 1 | Gündüz sürüş farları (Bazı modellerde) |
| 52 | ÇIKIŞ R.2 | 15 1 | yan yakalamalar |
| 53 | korna | 15 1 | korna çalmak |
| 54 | ODA | 15 1 | tavan lambası |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.SEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | P.PENCERE3 | 30 1 | – |
| 3 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 4 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 5 | SRS2 / HARİÇ | 15 1 | – |
| 6 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 7 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 8 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 9 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | ÇIKIŞ R.1 | 15 1 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | IND’DE | 7,5 A | AT vites göstergesi (Bazı modellerde) |
| 21 | KUŞATMA P | 30 1 | Elektrikli koltuk (Bazı modellerde) |
