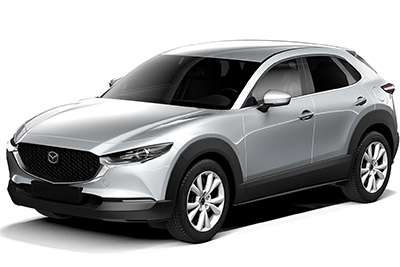

Mazda CX-30 kompakt crossover, 2019’dan bugüne kadar mevcuttur. Bu makalede,
Sigorta Düzeni Mazda CX-30 2020-…
Sigorta kutusu konumu

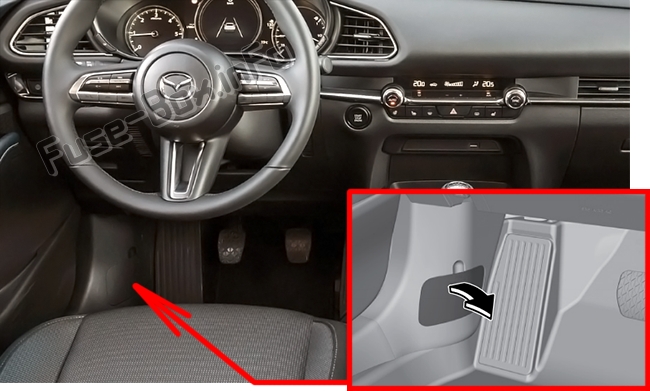

İç sigorta kutusu
Aracın sol tarafındaki kapağın arkasında bulunur.

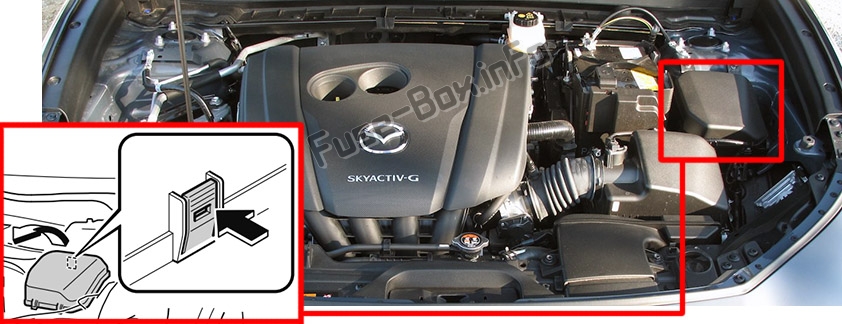

Motor bölmesi sigorta kutusu
Sigorta kutusu şemaları
2020
Yolcu bölmesi

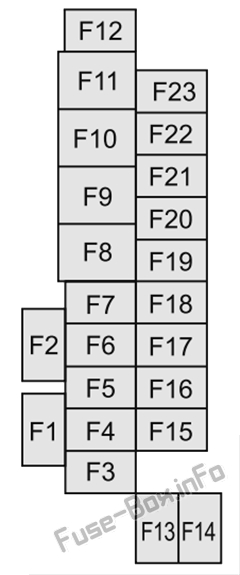

Yolcu bölmesindeki sigorta yerleşimi (2020)
| Numara. | Amper | Korumalı bileşen |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| F3 | – | Kullanılmamış |
| F4 | 15 1 | Elektrikli kapı kilitleri (sürücü) |
| F5 | 15 1 | Elektrikli kapı kilitleme (Yolcu) |
| F6 | – | Kullanılmamış |
| F7 | 25 1 | Elektrikli bagaj kapağı |
| F8 | – | Kullanılmamış |
| F9 | 30 1 | Elektrikli camlar (sürücü) |
| F10 | 30 1 | Elektrikli camlar (Yolcu) |
| F11 | 30 1 | Elektrikli koltuk (sürücü) |
| F12 | – | Kullanılmamış |
| F13 | 15 1 | ses |
| F14 | – | Kullanılmamış |
| F15 | 15 1 | Bagaj kapağının kilitlenmesi |
| F 16 | 15 1 | Aydınlatma |
| F17 | 10 A | Fren lambaları |
| F18 | 10 A | Geri vites lambaları |
| F19 | 10 A | Arka dönüş sinyalleri |
| F20 | 10 A | Arka lambalar |
| F21 | 10 A | Arka lambalar |
| F22 | 7,5 A | şişme çanta |
| F23 | – | Kullanılmamış |
Makine bölümü

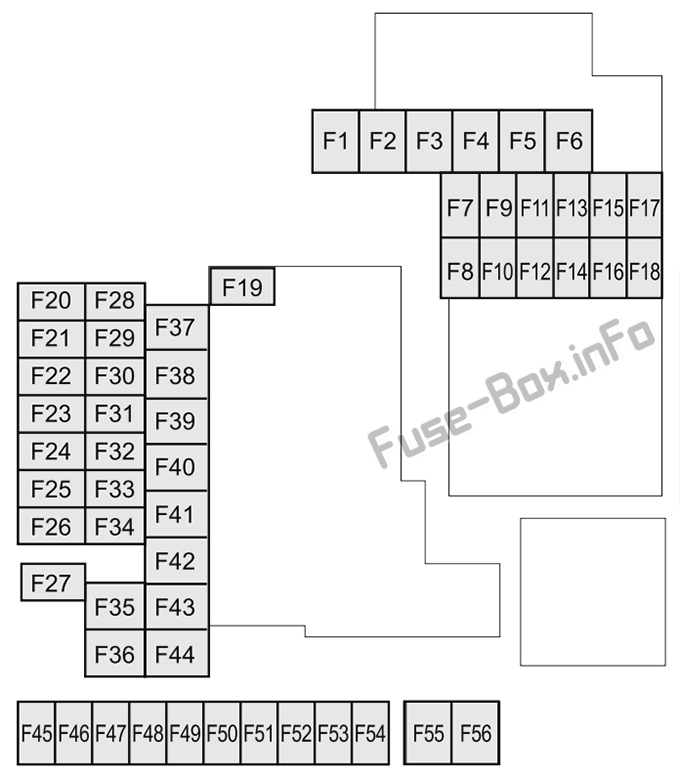

Motor bölmesindeki sigorta yerleşimi (2020)
| Numara. | Amper | Korumalı bileşen |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 20A | Silecek buz çözücü |
| F3 | 20A veya 30A | Kullanılmıyor / Motor k10trol sistemi (30A) |
| F4 | 20A | S-VT |
| F5 | 40A | Motor k10trol sistemi |
| F6 | 20A | Kullanılmamış |
| F7 | 15A veya 20A | Kullanılmamış / Yakıt pompası (20A) |
| F8 | 15A | Motor k10trol sistemi |
| F9 | 15A | İletim k10trol sistemi |
| F10 | 15A | Motor k10trol sistemi |
| F11 | 7.5A | Klima |
| F12 | 15A | Motor k10trol sistemi |
| F13 | 15A | Kullanılmamış |
| F14 | 20A | Ön koltuk ısıtıcısı |
| F15 | 20A | Kullanılmamış |
| F 16 | 15A | Çeşitli devrelerin korunması için |
| F17 | – | Kullanılmamış |
| F18 | 15A | Çeşitli devrelerin korunması için |
| F19 | 60A | Hidrolik direksiy10 sistemi |
| F20 | 15A | Far (sol) 1 |
| F21 | 15A | Far (sağ) 1 |
| F22 | 15A | Anahtarsız sistem |
| F23 | 30A | ABS, dinamik stabilite k10trol sistemi |
| F24 | 15A | Far (sol) 2 |
| F25 | 15A | Far (sağ) 2 |
| F26 | 7.5A | Gemide teşhis |
| F27 | 25A | Çeşitli devrelerin korunması için |
| F28 | 25A | Çeşitli devrelerin korunması için |
| F29 | 15A | Ön cam yıkayıcı |
| F30 | 15A | yan yakalamalar |
| F31 | 15A | korna çalmak |
| F32 | 15A | deniz fenerleri |
| F33 | – | Kullanılmamış |
| F34 | – | Kullanılmamış |
| F35 | 50A | ABS, dinamik stabilite k10trol sistemi |
| F36 | – | Kullanılmamış |
| F37 | 40A | Arka cam buğu çözücü |
| F38 | 50A | Çeşitli devrelerin korunması için |
| F39 | – | Kullanılmamış |
| F40 | 40A | Klima |
| F41 | – | Kullanılmamış |
| F42 | 20A | Ön cam silecekleri |
| F43 | 30A | Fan |
| F44 | 30A | Giriş |
| F45 | 10 A | Motor k10trol sistemi |
| F46 | 15A | ses |
| F47 | 15A | Çeşitli devrelerin korunması için |
| F48 | 7.5A | şişme çanta |
| F49 | 15A | Gösterge paneli |
| F50 | 15A | oda ışığı |
| F51 | 25A | ses |
| F52 | 10 A | açılır tavan |
| F53 | 15A | Motor k10trol sistemi |
| F54 | 15A | i-ACTIVSENSE |
| F55 | 50A | Kullanılmamış |
| F56 | 50A | Kullanılmamış |
