Bu yazıda, makyaj s10rası 2000’den 2002’ye kadar üretilen altıncı nesil Mazda 626’yı ele alıyoruz. Burada Mazda 626 2000, 2001, 2002’nin sigorta kutusu şemalarını bulacak, sigorta panellerinin araç içindeki yerleri hakkında bilgi alacak ve her 1 sigortanın atamasını öğrenin (sigortaların düzeni).
İçindekiler
Mazda 626 2000-2002 Sigorta Düzenlemesi
Yolcu bölmesindeki sigorta kutusu

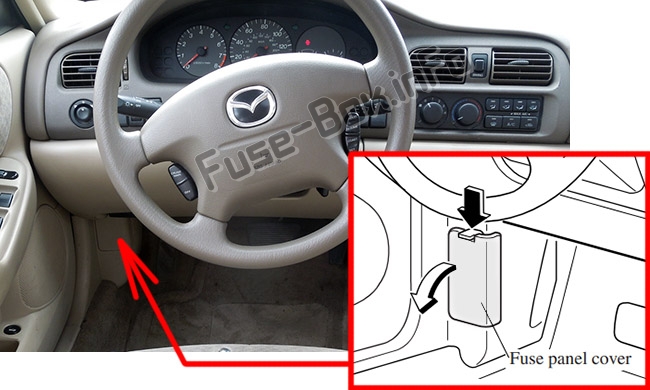

Sigorta kutusu konumu
Sigorta kutusu aracın sol tarafında, kapağın arkasında bulunur.

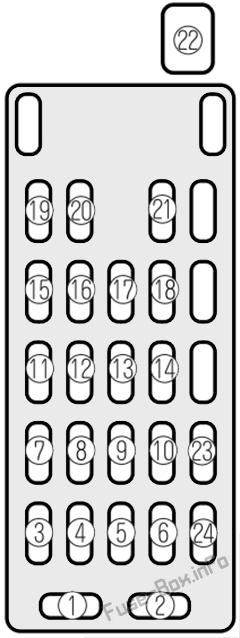

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | amper | Tanım |
|---|---|---|---|
| 1 | SES | 15A | Ses sistemi |
| 2 | ODA | 15A | İç aydınlatma, Bagaj aydınlatması |
| 3 | TUVAL S. | 15A | açılır tavan |
| 4 | METRE | 10 A | Göstergeler, Geri vites lambaları |
| 5 | D.KİLİT | 30A | Elektrikli kapı kilitleme |
| 6 | RİSK | 15A | Tehlike ışıkları |
| 7 | A/B&ABS | 10 A | Hava yastığı sistemi, Kilitlenme önleyici fren sistemi |
| 8 | – | – | Kullanılmamış |
| 9 | AC | 10 A | Klima |
| 10 | – | – | Kullanılmamış |
| 11 | TUR | 10 A | yanıp sönen |
| 12 | SİLECEK | 20A | Ön cam silecekleri ve yıkayıcı |
| 13 | P.RÜZGÂR | 30A | Elektrikli camlar |
| 14 | – | – | Kullanılmamış |
| 15 | RADYO | 15A | Ses sistemi, Priz, Dış ayna |
| 16 | MOTOR | 10 A | Motor k10trol sistemi |
| 17 | ILLUMI | 10 A | Arka lambalar, Plaka lambaları, Park lambaları, Pano aydınlatması |
| 18 | DUR | 15A | Stop lambaları, Korna, Hız sabitleyici |
| 19 | PURO | 15A | Aksesuar prizi, Saat, Radyo, Dış ayna |
| 20 | – | – | Kullanılmamış |
| 21 | – | – | Kullanılmamış |
| 22 | KOLTUK P. | 30A | Elektrikli koltuk |
| 23 | M.DEF | 15A | Ayna buz çözücü |
| 24 | P.NOKTA | 15A | Priz |
Motor bölmesindeki sigorta kutusu

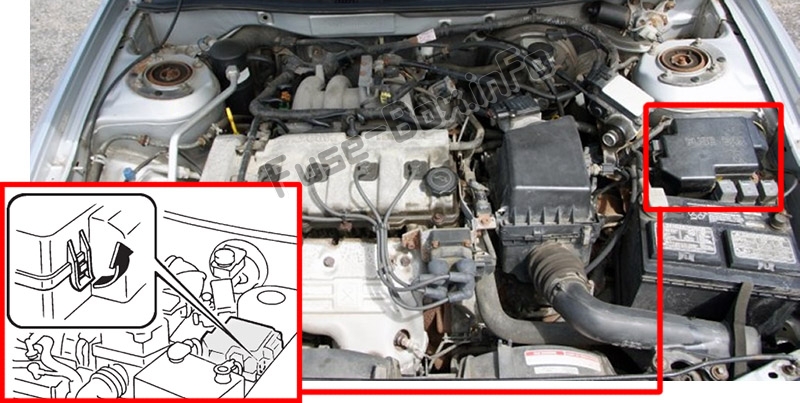

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amper | Tanım |
|---|---|---|---|
| 1 | EGI INJ | 30A | Yakıt enjeksiy10 sistemi |
| 2 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 3 | – | – | Kullanılmamış |
| 4 | MÜDÜR | 100A | Tüm devrelerin korunması için |
| 5 | IG ANAHTARI | 30A | RADYO sigortaları, AÇILIR TAVAN, GÖSTERGELER, SAYAÇ, MOTOR, ELEKTRİKLİ PENCERE, SİLECEK, Ateşleme sistemi |
| 6 | SU ISITICI | 40A | Isıtma, Klima |
| 7 | BTN | 40A | KUYRUK, DUR, ODA, KAPI KİLİDİ, TEHLİKE, ELEKTRİKLİ KOLTUK Sigortaları |
| 8 | FAN | 30A | Fan |
| 9 | REKLAM HAYRANI | 30A | Ek fan |
| 10 | karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| 11 | SIRA | 15A | Stop lambaları, Park lambaları, Pano aydınlatması, Plaka aydınlatması, Anahtar aydınlatması |
| 12 | korna | 15A | korna çalmak |
| 13 | karın kasları | 20A | Kilitlenme önleyici fren sistemi |
| 14 | – | – | Kullanılmamış |
| 15 | NS. İŞARET | 10 A | 2000-2001: Başlangıç sinyali 2002: Kullanılmıyor |
| 16 | H/LL | 15A | Far (sol) |
| 17 | H/SLR | 15A | Deniz Feneri (Sağ) |
| 18 | karın kasları | 20A | Kilitlenme önleyici fren sistemi |
