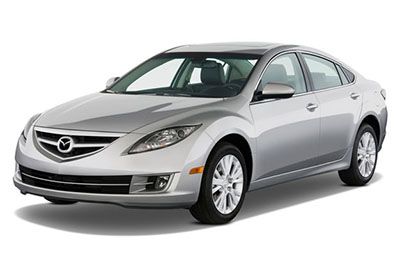

Bu yazıda, 2007’den 2012’ye kadar üretilen ikinci nesil Mazda 6’yı (GH1) ele alıyoruz. Burada
Mazda6 2009-2012 Sigorta Düzeni
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa, önce sürücü tarafı kapak panelindeki sigortaları k10trol edin.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.

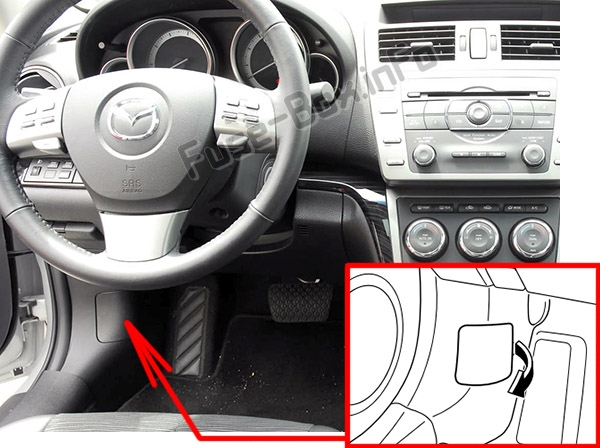

Yolcu bölmesi
Sigorta kutusu aracın sol tarafında bulunur.

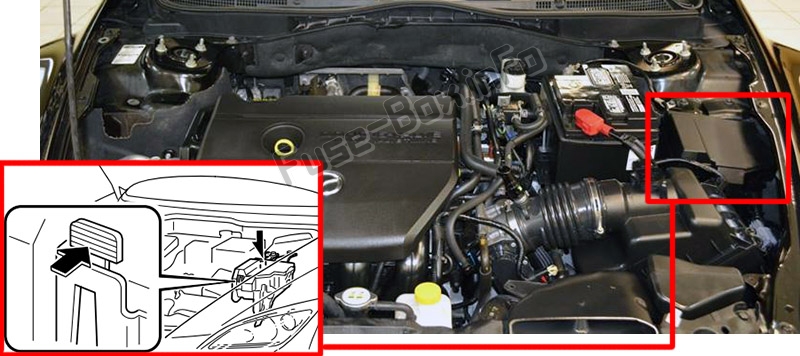

Makine bölümü
Sigorta kutusu şemaları
2009, 2010
Makine bölümü

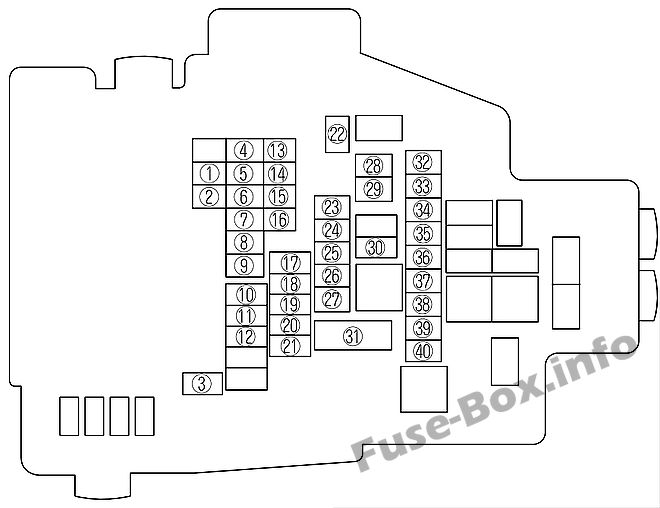

Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | M.DEF | 10 A | Ayna buz çözücü (Bazı modellerde) |
| 2 | ST SIG | 5 1 | başlangıç imzası |
| 3 | ABS ÇÖZÜ | 30 1 | ABS, DSC (Bazı modeller) |
| 4 | HAVALANDIRMA P. (P) | 25 1 | Elektrikli pencere |
| 5 | KOLTUK S. (P) | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 6 | SUNROOF | 15 1 | Sunroof (Bazı modellerde) |
| 7 | SIRA | 15 1 | BCM, Kuyruk lambası |
| 8 | ÇIKIŞ S. (R) | 15 1 | yan yakalamalar |
| 9 | SES | 30 1 | Ses sistemi (Bose ses sistemi ile d10atılmış model) |
| 10 | ABS MOTORU | 60 A | ABS, DSC (Bazı modeller) |
| 11 | RÜZGAR P. (D) | 40 1 | Elektrikli pencere |
| 12 | BOŞLUK | 40 1 | Arka cam buz çözücüsü |
| 13 | KOLTUK ISI | 20 1 | Koltuk ısıtıcısı |
| 14 | AC | 10 A | Klima |
| 15 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 16 | FAN 2 | 15 1 | Fan motoru |
| 17 | FAN | 60 A | Fan |
| 18 | KOLTUK S. (D) | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 19 | BTN | 30 1 | Çeşitli devrelerin korunması için |
| 20 | IG ANAHTARI2 | 40 1 | Başlangıç sistemi |
| 21 | FAN | 40 1 | Fan motoru |
| 22 | BENZİN POMPASI | 25 1 | Benzin pompası |
| 23 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 24 | EGI INJ | 15 1 | Enjektör |
| 25 | PCM | 10 A | Motor k10trol sistemi |
| 26 | MOTOR | 10 A (2,5 litrelik motor) | Motor k10trol sistemi |
| 26 | MOTOR | 20 A (3,7 litre motor) | Motor k10trol sistemi |
| 27 | IG | 20 1 | Çeşitli devrelerin korunması için |
| 28 | MTC | 20 1 | MTC (Bazı modeller) |
| 29 | HARİÇ | 10 A | Elektr10ik direksiy10 kilidi |
| 30 | IG ANAHTARI1 | 40 1 | Çeşitli devrelerin korunması için |
| 31 | MÜDÜR | 125 A | Tüm devrelerin korunması için |
| 32 | DRL | 20 1 | DRL (Bazı modeller) |
| 33 | RİSK | 10 A | Tehlike ışıkları |
| 34 | +B | 10 A | PCM |
| 35 | DUR | 10 A | Fren lambaları |
| 36 | korna | 15 1 | korna çalmak |
| 37 | BAŞ YUKARI SAĞ | 15 1 | Uzun far (sağ) |
| 38 | BAŞ SAĞ SAĞ | 10 A | Sağ kısa far) |
| 39 | YÜKSEK BAŞ SOL | 15 1 | Uzun far (sol) |
| 40 | DÜŞÜK BAŞ SOL | 10 A | Kısa far (sol) |
Yolcu bölmesi

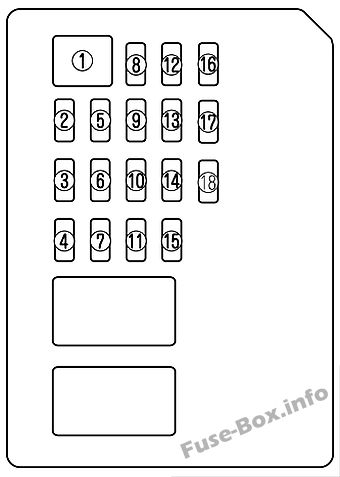

Yolcu bölmesindeki sigorta yerleşimi (2009, 2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.RÜZGÂR | 30 1 | Elektrikli pencere |
| 2 | IG SAYAÇ | 15 1 | Çeşitli devrelerin korunması için |
| 3 | ILLUMI | 7,5 A | BCM, Aydınlatma |
| 4 | AYNA | 5 1 | Elektrikle çalışan dikiz aynası |
| 5 | SAS | 5 1 | Hava yastığı, ABS |
| 6 | – | – | – |
| 7 | INT, KİLİT / GÜNCELLEME | 5 1 | AT vardiyası (Bazı modeller) |
| 8 | – | – | – |
| 9 | O OLACAK | 5 1 | Elektrikle çalışan dikiz aynası |
| 10 | AC | 10 A | Klima |
| 11 | S. ÇIKIŞ / SİGAR | 15 1 | Çakmak (Bazı modellerde) |
| 12 | D. İZLE | 25 1 | BCM, Kapı kilidi motoru |
| 13 | IG MOTOR | 15 1 | Motor k10trol sistemi |
| 14 | SİLECEK | 25 1 | Ön cam sileceği ve yıkayıcı |
| 15 | ODA | 15 1 | İç mekan ışıkları |
| 16 | KIYAMAMAK | – | – |
| 17 | KIYAMAMAK | – | – |
| 18 | KIYAMAMAK | – | – |
2011, 2012
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011, 2012)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | M.DEF | 10 A | Ayna buz çözücü (Bazı modellerde) |
| 2 | ST SIG | 5 1 | başlangıç imzası |
| 3 | ABS ÇÖZÜ | 30 1 | ASN |
| 4 | HAVALANDIRMA P. (P) | – | – |
| 5 | KOLTUK S. (P) | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 6 | SUNROOF | 15 1 | Sunroof (Bazı modellerde) |
| 7 | SIRA | 15 1 | BCM, Kuyruk lambası |
| 8 | ÇIKIŞ S. (R) | 15 1 | yan yakalamalar |
| 9 | SES | 30 1 | Ses sistemi (Bose ses sistemi ile d10atılmış model) |
| 10 | ABS MOTORU | 60 A | ASN |
| 11 | RÜZGAR P. (D) | 40 1 | Elektrikli pencere |
| 12 | BOŞLUK | 40 1 | Arka cam buz çözücüsü |
| 13 | KOLTUK ISI | 20 1 | Koltuk ısıtıcısı (Bazı modellerde) |
| 14 | AC | 10 A | Klima |
| 15 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 16 | FAN 2 | – | – |
| 17 | FAN | 60 A | Fan |
| 18 | KOLTUK S. (D) | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 19 | BTN | 30 1 | Çeşitli devrelerin korunması için |
| 20 | IG ANAHTARI2 | 40 1 | Başlangıç sistemi |
| 21 | FAN | 40 1 | Fan motoru |
| 22 | BENZİN POMPASI | 25 1 | Benzin pompası |
| 23 | MOTOR2 | 15 1 | Motor k10trol sistemi (Bazı modeller) |
| 24 | EGI INJ | 15 1 | Enjektör |
| 25 | PCM | 10 A | Motor k10trol sistemi |
| 26 | MOTOR | 10 A (2,5 litrelik motor) | Motor k10trol sistemi |
| 26 | MOTOR | 20 A (3,7 litre motor) | Motor k10trol sistemi |
| 27 | IG | 20 1 | Çeşitli devrelerin korunması için (Bazı modeller) |
| 28 | MTC | 20 1 | TCM (Bazı modeller) |
| 29 | HARİÇ | 10 A | Elektr10ik direksiy10 kilidi (Bazı modellerde) |
| 30 | IG ANAHTARI1 | 40 1 | Çeşitli devrelerin korunması için |
| 31 | MÜDÜR | 125 A | Tüm devrelerin korunması için |
| 32 | DRL | 20 1 | DRL (Bazı modeller) |
| 33 | RİSK | 10 A | Tehlike ışıkları |
| 34 | +B | 10 A | PCM |
| 35 | DUR | 10 A | Fren lambaları |
| 36 | korna | 15 1 | korna çalmak |
| 37 | BAŞ YUKARI SAĞ | 15 1 | Uzun far (sağ) (Bazı modellerde) |
| 38 | BAŞ SAĞ SAĞ | 10 A | Sağ kısa far) |
| 39 | YÜKSEK BAŞ SOL | 15 1 | Uzun farlar (Sol) (Bazı modeller) |
| 40 | DÜŞÜK BAŞ SOL | 10 A | Kısa far (sol) |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011, 2012)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.RÜZGÂR | 30 1 | Elektrikli pencere |
| 2 | IG SAYAÇ | 15 1 | Çeşitli devrelerin korunması için |
| 3 | ILLUMI | 7,5 A | BCM, Aydınlatma |
| 4 | AYNA | 5 1 | Elektrikle çalışan dikiz aynası |
| 5 | SAS | 5 1 | Hava yastığı, DSC |
| 6 | – | – | – |
| 7 | INT, KİLİT / GÜNCELLEME | 5 1 | AT vardiyası (Bazı modeller) |
| 8 | – | – | – |
| 9 | O OLACAK | 5 1 | Motor k10trol sistemi (Bazı modeller) |
| 10 | AC | 10 A | Klima |
| 11 | S. ÇIKIŞ / SİGAR | 15 1 | Fiş |
| 12 | D. İZLE | 25 1 | BCM, Kapı kilidi motoru |
| 13 | IG MOTOR | 15 1 | Motor k10trol sistemi |
| 14 | SİLECEK | 25 1 | Ön cam sileceği ve yıkayıcı |
| 15 | ODA | 15 1 | İç mekan ışıkları |
| 16 | KIYAMAMAK | 20 1 | – |
| 17 | KIYAMAMAK | 10 A | – |
| 18 | KIYAMAMAK | – | – |
