Mazda6 2003-2008 Sigorta Düzenlemesi

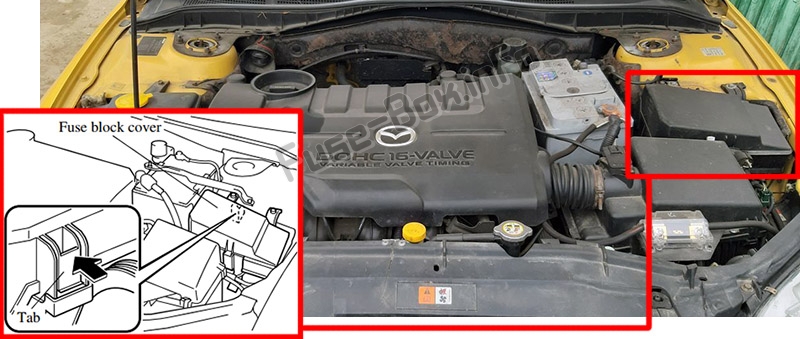

Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa öncelikle aracın sol tarafındaki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.

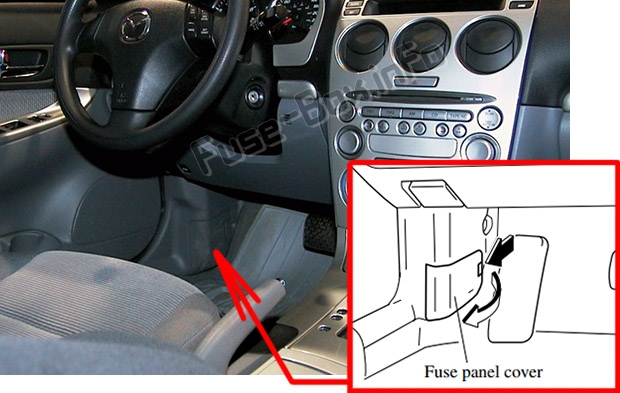

Yolcu bölmesi
Sigorta kutusu aracın sol tarafında, aşağıda, kapının yanında bulunur.
Makine bölümü
Sigorta kutusu şemaları
2003, 2004
Makine bölümü

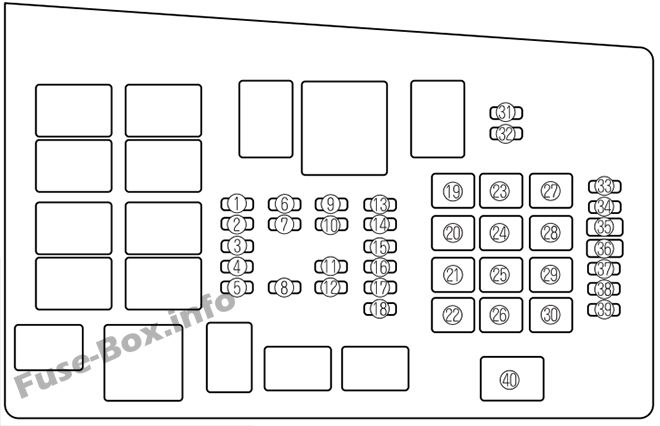

Motor bölmesindeki sigorta yerleşimi (2003, 2004)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | KIYAMAMAK | 20A | – |
| 2 | KIYAMAMAK | 15A | – |
| 3 | KIYAMAMAK | 10 A | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15A | Enjektör |
| 7 | BARRE ENG | 10A (2,3 litrelik motor) | Hava akış sensörü, EGR k10trol valfi |
| 7 | BARRE ENG | 15A (3,0 litre motor) | Hava akış sensörü, EGR k10trol valfi |
| 8 | ENG BAR2 (2,3 litre motor) | 15A | O2 sensörü |
| 8 | ENG BB (3,0 litre motor) | 5A | Fan |
| 9 | SOL KAFA | 10 A | Sağ kısa far) |
| 10 | BAŞ LL | 10 A | Kısa far (sol) |
| 11 | KAFA HL | 10 A | Uzun far (sol) |
| 12 | İK YÖNETİCİSİ | 10 A | Uzun far (sağ) |
| 13 | VB | 7.5A | Gaz kelebeği konum sensörü |
| 14 | RİSK | 10 A | yanıp sönen |
| 15 | DUR | 15A | Fren / Arka lambalar |
| 16 | TCM (2,3 litre motor) | 10 A | MTC |
| 16 | IGI (3,0 litre motor) | 15A | O2 sensörü |
| 17 | + B | 7.5A | PCM, TCM |
| 18 | BENZİN POMPASI | 15A | Benzin pompası |
| 19 | IG ANAHTARI | 40A | Ön cam sileceği ve yıkayıcı. Motor ECU, Çakmak |
| 20 | P.RÜZGÂR | 30A | Elektrikli pencere |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG ANAHTARI2 | 30A | Geri vites lambaları, Isıtma k10trol ünitesi |
| 24 | FAN | 40A | Fan motoru |
| 25 | BTN | 40A | Tavan lambası. Elektrikli kapı kilitleme |
| 26 | – | – | – |
| 27 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 28 | karın kasları | 60A | karın kasları |
| 29 | AD FAN (2,3 litre motor) | 30A | Fan |
| 29 | FAN2 (3,0 litre motor) | 30A | Fan |
| 30 | FAN (2,3 litrelik motor) | 30A | Fan |
| 30 | FAN1 (3,0 litre motor) | 30A | Fan |
| 31 | SIRA | 10 A | Fren / arka lambalar, plaka lambaları, park lambaları |
| 32 | ILLUMI | 10 A | Gösterge paneli aydınlatması |
| 33 | MAG | 10 A | Manyetik debriyaj |
| 34 | SES | 15A | Ses sistemi |
| 35 | KOLTUK P. | 30A | Elektrikli koltuk |
| 36 | AÇICI | 7.5A | Yakıt kapağı açacağı |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | SİS | 15A | Sis farları |
| 40 | MÜDÜR | 100A (2,3 litrelik motor) | Tüm devrelerin korunması için |
| 40 | MÜDÜR | 120A (3,0 litre motor) | Tüm devrelerin korunması için |
Yolcu bölmesi

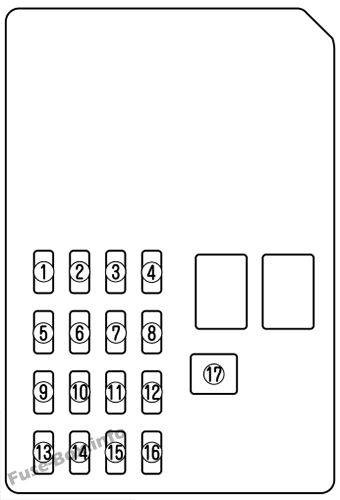

Yolcu bölmesindeki sigorta yerleşimi (2003, 2004)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | IG MOTOR | 15A | Motor k10trol sistemi |
| 2 | IG SAYAÇ | 15A | Gösterge paneli |
| 3 | OTURMA YERİ | 15A | Isıtmalı koltuk, Arka cam buz çözücü |
| 4 | M.DEF | 7.5A | Ayna buz çözücü |
| 5 | SİLECEK | 20A | Ön cam sileceği ve yıkayıcı |
| 6 | SAS | 15A | ABS ünitesi, SAS ünitesi |
| 7 | İTİBAREN | 5A | Geri vites lambaları |
| 8 | AC | 15A | Su ısıtıcı |
| 9 | ACC SAYAÇ | 5A | Gösterge paneli |
| 10 | PURO | 15A | çakmak |
| 11 | ODA | 15A | tavan lambası |
| 12 | – | – | – |
| 13 | AYNA | 5A | Elektrikle çalışan dikiz aynası, Ses sistemi |
| 14 | CİGAR | 15A | Aksesuar soketi |
| 15 | – | – | – |
| 16 | D.KİLİT | 30A | Elektrikli kapı kilitleme |
| 17 | – | – | – |
2005
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2005)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | KIYAMAMAK | 20A | – |
| 2 | KIYAMAMAK | 15A | – |
| 3 | KIYAMAMAK | 10 A | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15A | Enjektör |
| 7 | BARRE ENG | 10A (2,3 litrelik motor) | Hava akış sensörü, EGR k10trol valfi |
| 7 | BARRE ENG | 15 A (3,0 litre motor) | Hava akış sensörü, EGR k10trol valfi |
| 8 | ENG BAR2 (2,3 litre motor) | 15A | O2 sensörü |
| 8 | ENG BB (3,0 litre motor) | 5A | Fan |
| 9 | SOL KAFA | 10 A | Sağ kısa far) |
| 10 | BAŞ LL | 10 A | Kısa far (sol) |
| 11 | KAFA HL | 10 A | Uzun far (sol) |
| 12 | İK YÖNETİCİSİ | 10 A | Uzun far (sağ) |
| 13 | VB | 7.5A | Gaz kelebeği konum sensörü |
| 14 | RİSK | 10 A | yanıp sönen |
| 15 | DUR | 15A | Fren / Korna |
| 16 | MTC | 10 A | MTC |
| 17 | +B | 7.5A | PCM, TCM |
| 18 | BENZİN POMPASI | 15A | Benzin pompası |
| 19 | IG ANAHTARI | 40A | Ön cam sileceği ve yıkayıcı, Motor ECU, Çakmak |
| 20 | P.RÜZGÂR | 30A | Elektrikli pencere |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG ANAHTARI2 | 30A | Arka silecek motoru (Bazı modeller), Isıtıcı k10trol ünitesi |
| 24 | FAN | 40A | Fan motoru |
| 25 | BTN | 40A | Tavan lambası, Elektrikli kapı kilitleri |
| 26 | – | – | – |
| 27 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 28 | karın kasları | 60A | ABS (Bazı modeller) |
| 29 | AD FAN (2,3 litre motor) | 30A | Fan |
| 29 | FAN2 (3,0 litre motor) | 30A | Fan |
| 30 | FAN (2,3 litrelik motor) | 30A | Fan |
| 30 | FAN 1 | 30A | Fan |
| 31 | SIRA | 10 A | Arka lambalar, Plaka lambaları, Park lambaları |
| 32 | ILLUMI | 10 A | Gösterge paneli aydınlatması |
| 33 | MAG | 10 A | Manyetik debriyaj |
| 34 | SES | 15A | Ses sistemi |
| 35 | KOLTUK P. | 30A | Elektrikli koltuk (Bazı modellerde) |
| 36 | AÇICI | 7.5A | Bagaj açma motoru (Bazı modeller) |
| 37 | – | – | – |
| 38 | Igl (3,0 litre motor) | 15A | KEDİ SSR’si |
| 39 | SİS | 15A | Sis farları (Bazı modellerde) |
| 40 | MÜDÜR | 100A (2,3 litrelik motor) | Tüm devrelerin korunması için |
| 40 | MÜDÜR | 120A (3,0 litre motor) | Tüm devrelerin korunması için |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | IG MOTOR | 15A | Motor k10trol sistemi |
| 2 | IG SAYAÇ | 15A | Gösterge paneli |
| 3 | OTURMA YERİ | 15A | Isıtmalı koltuk (Bazı modellerde), Arka cam buz çözücü |
| 4 | M.DEF | 7.5A | Ayna buz çözücü |
| 5 | SİLECEK | 20A | Ön cam sileceği ve yıkayıcı |
| 6 | SAS | 15 | ABS ünitesi (Bazı modeller), SAS ünitesi |
| 7 | – | – | – |
| 8 | AC | 15A | Su ısıtıcı |
| 9 | ACC SAYAÇ | 5A | Otomatik söndürme ünitesi |
| 10 | PURO | 15A | çakmak |
| 11 | ODA | 15A | tavan lambası |
| 12 | R.WIP | 10 A | Arka silecek (Bazı modellerde) |
| 13 | AYNA | 5A | Elektrikle çalışan dikiz aynası, Ses sistemi |
| 14 | CİGAR | 15A | Aksesuar soketi |
| 15 | – | – | – |
| 16 | D.KİLİT | 30A | Elektrikli kapı kilitleme |
| 17 | – | – | – |
2006, 2007, 2008
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2006, 2007, 2008)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | KIYAMAMAK | – | – |
| 2 | KIYAMAMAK | – | – |
| 3 | KIYAMAMAK | – | – |
| 4 | M.DEF | 7.5A | Ayna buz çözücü (Bazı modellerde) |
| 5 | – | – | – |
| 6 | INJ | 15A | Enjektör |
| 7 | BARRE ENG | 10A (2,3 litrelik motor) | Hava akış sensörü, EGR k10trol valfi |
| 7 | BARRE ENG | 15A (3,0 litre motor) | Hava akış sensörü, EGR k10trol valfi |
| 8 | – (2,3 litrelik motor) | – | – |
| 8 | ENG BB (3,0 litre motor) | 5A | Fan |
| 9 | SOL KAFA | 15A | Sağ kısa far) |
| 10 | BAŞ LL | 15A | Kısa far (sol) |
| 11 | KAFA HL | 10 A | Uzun far (sol) |
| 12 | İK YÖNETİCİSİ | 10 A | Uzun far (sağ) |
| 13 | VB | 7.5A | Gaz kelebeği konum sensörü |
| 14 | RİSK | 10 A | yanıp sönen |
| 15 | DUR | 20A | Fren / Korna |
| 16 | MTC | 15A (2,3 litrelik motor) | MTC |
| 16 | MTC | 10A (2,3 litrelik motor) | MTC |
| 17 | +B | 7.5A | PCM, TCM |
| 18 | BENZİN POMPASI | 15A | Benzin pompası |
| 19 | IGKEY1 | 30A | Motor ECU, Çakmak |
| 20 | P.RÜZGÂR | 30A | Elektrikli pencere |
| 21 | – | – | – |
| 22 | DRL | 20A | DRL |
| 23 | – | – | – |
| 24 | FAN | 40A | Fan motoru |
| 25 | BTN | 40A | Tavan lambası. Elektrikli kapı kilitleme |
| 26 | IG ANAHTARI2 | 40A | Arka silecek motoru (Bazı modellerde), Isıtıcı k10trol ünitesi, Silecek ve yıkayıcı |
| 27 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 28 | karın kasları | 60A | ABS (Bazı modeller) |
| 29 | AD FAN (2,3 litre motor) | 30A | Fan |
| 29 | FAN2 (3,0 litre motor) | 30A | Fan |
| 30 | FAN (2,3 litrelik motor) | 30A | Fan |
| 30 | FAN 1 | 30A | Fan |
| 31 | SIRA | 10 A | Arka lambalar, Plaka lambaları, Park lambaları |
| 32 | ILLUMI | 10 A | Gösterge paneli aydınlatması |
| 33 | MAG | 10 A | Manyetik debriyaj |
| 34 | SES | 15A | Ses sistemi |
| 35 | KOLTUK P. | 30A | Elektrikli koltuk (Bazı modellerde) |
| 36 | AÇICI | 7.5A | Bagaj açma motoru (Bazı modeller) |
| 37 | – | – | – |
| 38 | – (2,3 litrelik motor) | – | – |
| 38 | IGI (3,0 litre motor) | 15A | KEDİ SSR’si |
| 39 | SİS | 15A | Sis farları (Bazı modellerde) |
| 40 | MÜDÜR | 120A | Tüm devrelerin korunması için |
Yolcu bölmesi

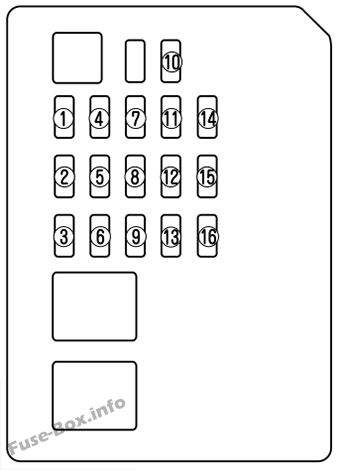

Yolcu bölmesindeki sigorta yerleşimi (2006, 2007, 2008)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | PURO | 15 1 | Aksesuar soketi |
| 2 | IG MOTOR | 15 1 | Motor k10trol sistemi |
| 3 | AC | 10 A | Su ısıtıcı |
| 4 | AYNA | 5 1 | Elektrikle çalışan dikiz aynası |
| 5 | SAS | 10 A | ABS ünitesi, SAS ünitesi |
| 6 | OTURMA YERİ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 7 | ACC SAYAÇ | 5 1 | Ses ışık ünitesi kapalı |
| 8 | IG SAYAÇ | 15 1 | Gösterge paneli |
| 9 | R.WIP | 10 A | Arka silecek (Bazı modellerde) |
| 10 | D.KİLİT | 30 1 | Elektrikli kapı kilitleme |
| 11 | CİGAR | 15 1 | Aksesuar soketi |
| 12 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 13 | ODA | 15 1 | tavan lambası |
| 14 | KIYAMAMAK | – | – |
| 15 | KIYAMAMAK | – | – |
| 16 | KIYAMAMAK | – | – |
