Bu yazıda, 2010’dan 2018’e kadar üretilen üçüncü nesil Mazda 5’i ele alıyoruz. Burada
İçindekiler
Mazda5 2011-2018 Sigorta Düzenlemesi
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa öncelikle aracın sol tarafındaki sigortaları k10trol ediniz.

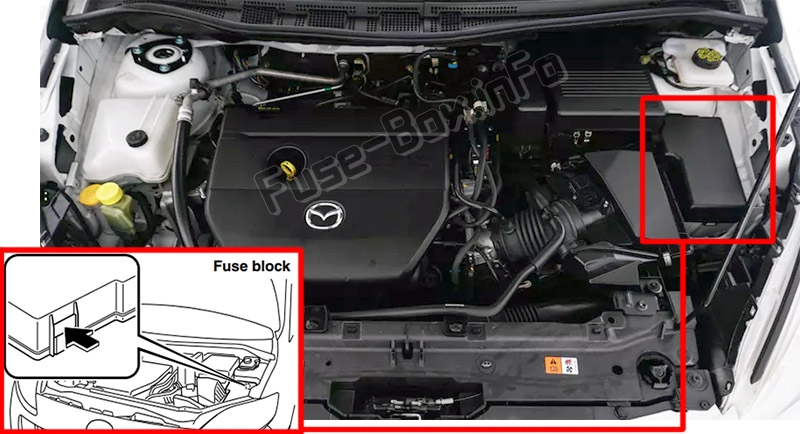

Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.
Yolcu bölmesi

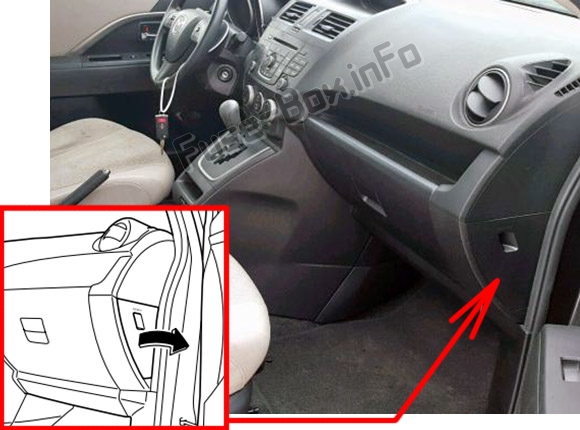

Sigorta kutusu, ön panelin yolcu tarafındaki kapağın arkasında bulunur.
Makine bölümü
Eriyebilir anapara:

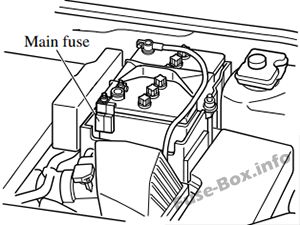

ANA sigortayı değiştirmek için Yetkili Mazda Bayisine başvurun.
Sigorta kutusu şemaları
2012, 2013
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | IG ANAHTARI I | 50 A | Çeşitli devrelerin korunması için |
| 2 | REKLAM HAYRANI | 30 1 | Fan |
| 3 | GLOW2 ISITMA2 | 30 1 | Klima |
| 4 | EGI BAŞKANI | 40 1 | Motor k10trol sistemi |
| 5 | INJ2 FANI | – | – |
| 6 | ABSP | 40 1 | ABS, DSC |
| 7 | P.SLAYT L | – | – |
| 8 | MTC | 20 1 | Transaks k10trol sistemi (Bazı modeller) |
| 9 | ISITMA1 | 40 1 | Klima |
| 10 | GLOW1 ISITMA3 | 30 1 | Klima |
| 11 | BTN | 60 A | Çeşitli devrelerin korunması için |
| 12 | IG ANAHTARI2 | 40 1 | Çeşitli devrelerin korunması için |
| 13 | VENTİLATÖR1 | 30 1 | Fan |
| 14 | P.SLAYT R | – | – |
| 15 | EHPAS | 80 A | hidrolik direksiy10 |
| 16 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 17 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme |
| 18 | P.RÜZGÂR | 20 1 | Elektrikli pencere |
| 19 | POMPA İÇİN | – | – |
| 20 | BAŞLA MERHABA | 20 1 | Yüksek ışın |
| 21 | +B | 10 A | Motor k10trol sistemi |
| 22 | DUR | 10 A | Fren lambaları |
| 23 | F. SICAK YAKIT POMPASI | 20 1 | Benzin pompası |
| 24 | RİSK | 10 A | Tehlike uyarı ışıkları, Flaşörler |
| 25 | ODA | 15 1 | Tavan ışıkları |
| 26 | SIRA | 15 1 | Arka lambalar, Park lambaları, Plaka lambaları |
| 27 | Klima MAG | 10 A | Klima |
| 28 | ABS V | 20 1 | ABS, DSC |
| 29 | SUNROOF | 20 1 | Sunroof (Bazı modellerde) |
| 30 | H / TEMİZ | – | – |
| 31 | korna | 15 1 | korna çalmak |
| 32 | – | – | – |
| 33 | ILLUMI | 7,5 A | Aydınlatma |
| 34 | MÜHENDİSLİK | 25 1 | Motor k10trol sistemi |
| 35 | BARRE ENG | 15 1 | Motor k10trol sistemi |
| 36 | – | – | – |
| 37 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 38 | BOŞLUK | 25 1 | Arka cam buz çözücüsü |
| 39 | KAFA LO L | 15 1 | Kısa huzme (LH) |
| 40 | YUKARI BAŞ | 15 1 | Kısa huzme (RH) |
Yolcu bölmesi

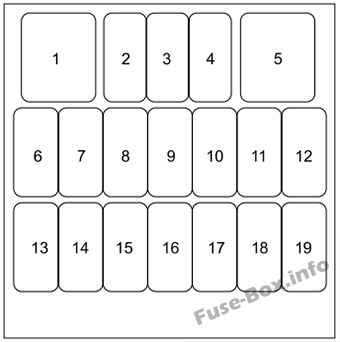

Yolcu bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P/W | 30 1 | Elektrikli pencere |
| 2 | M.DEF | – | – |
| 3 | GİRİŞ | 10 A | Motor k10trol sistemi |
| 4 | FR3 | 20 1 | Motor k10trol sistemi |
| 5 | P/W | – | – |
| 6 | S. ÇIKIŞ | 15 1 | Aksesuar prizleri (kargo bölmesi) |
| 7 | BÜYÜK / L | 5 1 | – |
| 8 | PURO | 15 1 | Aksesuar soketleri (Gösterge Panosu) |
| 9 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 10 | AC | 10 A | Klima |
| 11 | F.WIP | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 12 | R.WIP | 15 1 | Arka cam sileceği |
| 13 | FR | – | – |
| 14 | METRE | 10 A | Gösterge paneli |
| 15 | SAS | 10 A | şişme çanta |
| 16 | SÜRÜ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 17 | ABS/ASN | – | – |
| 18 | EHPAS | 5 1 | hidrolik direksiy10 |
| 19 | FR2 | 15 1 | Motor k10trol sistemi |
2014, 2015, 2016, 2017
Makine bölümü

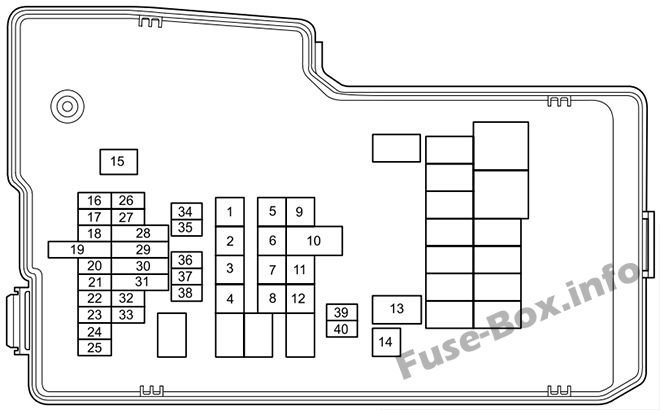

Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2016, 2017)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | IG ANAHTARI1 | 50 A | Çeşitli devrelerin korunması için |
| 2 | REKLAM HAYRANI | 30 1 | Fan |
| 3 | GLOW2 ISITMA2 FAN1 | 30 1 | Klima |
| 4 | EGI BAŞKANI | 40 1 | Motor k10trol sistemi |
| 5 | FAN INJ 2 | – | – |
| 6 | ABS P | 40 1 | ABS, DSC |
| 7 | P.SLAYT L | – | – |
| 8 | TCM’de EVVT var | 20 1 | Transaks k10trol sistemi |
| 9 | ISITMA1 | 40 1 | Klima |
| 10 | DCDC2 | – | – |
| 10 | GLOW 1 ISITMA 3 | 30 1 | Klima |
| 11 | BTN | 60 A | Çeşitli devrelerin korunması için |
| 12 | IG ANAHTARI2 | 40 1 | Çeşitli devrelerin korunması için |
| 13 | VENTİLATÖR1 | 30 1 | Fan |
| 13 | POMPA İÇİN | – | – |
| 14 | P.SLAYT R | – | – |
| 15 | EHPAS | 80 A | hidrolik direksiy10 |
| 16 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 17 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme |
| 18 | P.RÜZGÂR | 20 1 | Elektrikli pencere |
| 19 | POMPA İÇİN | – | – |
| 19 | MTC | – | – |
| 20 | BAŞLA MERHABA | 20 1 | Yüksek ışın |
| 21 | +B | 10 A | Motor k10trol sistemi |
| 22 | DUR | 10 A | Fren lambaları |
| 23 | F. SICAK YAKIT POMPASI | 20 1 | Yakıt sistemi |
| 24 | RİSK | 10 A | Tehlike uyarı ışıkları, Flaşörler |
| 25 | ODA | 15 1 | Tavan ışıkları |
| 26 | KUYRUK ENG FANI | 15 1 | Arka lambalar, Park lambaları, Plaka lambaları |
| 27 | Klima MAG | 10 A | Klima |
| 28 | ABS V | 20 1 | ABS, dinamik stabilite k10trol sistemi |
| 28 | korna | – | – |
| 29 | SUNROOF | 20 1 | Sunroof (Bazı modellerde) |
| 29 | SES 1 | – | – |
| 30 | H / TEMİZ | – | – |
| 30 | DCDC3 | – | – |
| 31 | korna | 15 1 | korna çalmak |
| 31 | ABS V | – | – |
| 32 | SIRA | – | – |
| 33 | ILLUMI | 7,5 A | Gösterge paneli aydınlatması |
| 34 | MÜHENDİSLİK | 25 1 | Motor k10trol sistemi |
| 35 | BARRE ENG | 15 1 | Motor k10trol sistemi |
| 36 | – | – | – |
| 37 | M.DEF | 7,5 A | Ayna buz çözücü |
| 38 | BOŞLUK | 25 1 | Arka cam buz çözücüsü |
| 39 | KAFA LO L | 15 1 | Kısa huzme (LH) |
| 40 | YUKARI BAŞ | 15 1 | Kısa huzme (RH) |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014, 2015, 2016, 2017)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P/W | 30 1 | Elektrikli pencere |
| 2 | M.DEF | – | – |
| 3 | GİRİŞ | 10 A | Motor k10trol sistemi |
| 4 | FR3 | 20 1 | Motor k10trol sistemi |
| 5 | P/W | – | – |
| 6 | S. ÇIKIŞ | 15 1 | Aksesuar prizleri (kargo bölmesi) |
| 7 | BÜYÜK / L | 5 1 | Transaks k10trol sistemi |
| 8 | PURO | 15 1 | Aksesuar soketleri (Gösterge Panosu) |
| 9 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 10 | AC | 10 A | Klima |
| 11 | F.WIP | 25 1 | Ön cam sileceği ve yıkayıcı |
| 12 | R.WIP | 15 1 | Arka cam sileceği |
| 13 | FR | – | – |
| 14 | METRE | 10 A | Gösterge paneli |
| 15 | SAS | 10 A | şişme çanta |
| 16 | SÜRÜ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 17 | ABS/ASN | – | – |
| 18 | EHPAS | 5 1 | hidrolik direksiy10 |
| 19 | FR2 | 15 1 | Motor k10trol sistemi |
