Mazda5 2006-2010 Sigorta Düzeni
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa, önce yolcu tarafındaki sigortaları k10trol edin.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.
Yolcu bölmesi

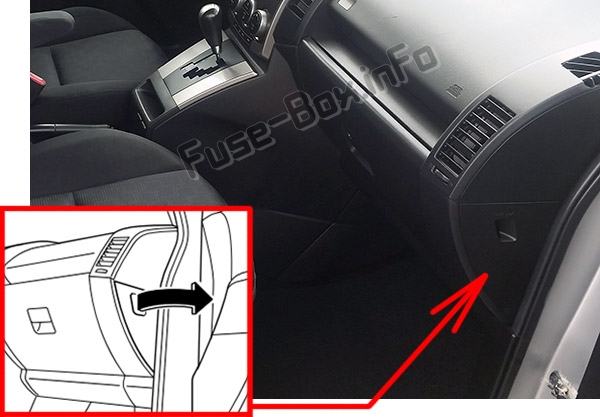

Sigorta kutusu, ön panelin yolcu tarafındaki kapağın arkasında bulunur.

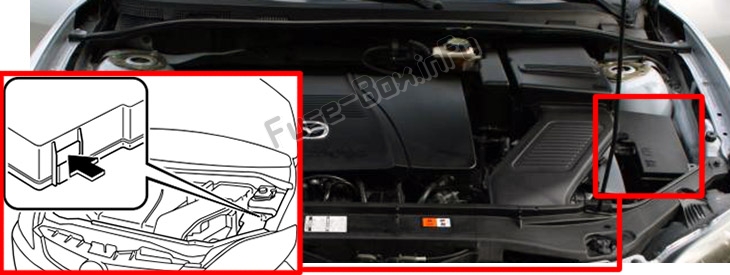

Makine bölümü

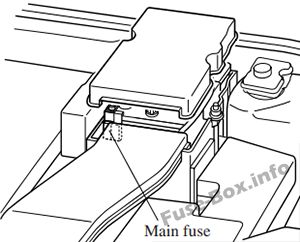

Eriyebilir anapara:
ANA sigortayı değiştirmek için Yetkili Mazda Bayisine başvurun.
Sigorta kutusu şemaları
2006
Makine bölümü

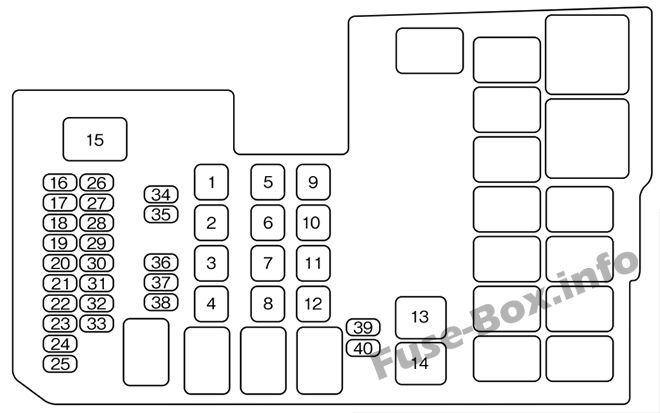

Motor bölmesindeki sigorta yerleşimi (2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 30 1 | Fan |
| 2 | FAN | 30 1 | Fan |
| 3 | P.RÜZGÂR | 40 1 | Elektrikli camlar (Bazı modellerde) |
| 4 | IG ANAHTARI1 | 30 1 | Çeşitli devrelerin korunması için |
| 5 | ABS-V | 20 1 | ABS, DSC (Bazı modeller) |
| 6 | ABS-P | 30 1 | ABS, DSC (Bazı modeller) |
| 7 | IG ANAHTARI2 | 20 1 | Çeşitli devrelerin korunması için (Bazı modeller) |
| 8 | ISI DEFROSTER | 20 1 | Su ısıtıcısı (Bazı modeller) |
| 9 | FAN | 40 1 | Fan motoru |
| 10 | GLOW IG ANAHTARI1 | 40 1 | Kızdırma bujileri (Bazı modellerde) |
| 11 | BTN | 40 1 | Çeşitli devrelerin korunması için |
| 12 | IG ANAHTARI2 | 40 1 | Çeşitli devrelerin korunması için (Bazı modeller) |
| 13 | P.SLAYT SOL KAPATMA | 20 1 | Kolay kapanan, elektrikli sürgülü kapı (LH) (Bazı modellerde) |
| 14 | KAPATMA P.SLAYT SAĞ | 20 1 | Kolay kapanan, elektrikli sürgülü kapı (RH) (Bazı modellerde) |
| 15 | EHPAS | 80 A | Elektro-hidrolik hidrolik direksiy10 (Bazı modeller) |
| 16 | SİS | 15 1 | Ön sis farları (Bazı modellerde) |
| 17 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme |
| 18 | P.RÜZGAR H / TEMİZLEYİCİ | 20 1 | Far yıkayıcı (Bazı modellerde), Elektrikli camlar (Bazı modellerde) |
| 19 | MAG | 10 A | Manyetik debriyaj |
| 20 | BOŞLUK | 25 1 | Arka cam buz çözücüsü |
| 21 | +B | 10 A | PCM |
| 22 | DUR | 10 A | Fren lambaları |
| 23 | YAKIT | 20 1 | Yakıt pompası (Bazı modellerde), Yakıt ısıtıcısı (Bazı modellerde) |
| 24 | RİSK | 10 A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 25 | ODA | 15 1 | Tavan ışıkları. Okuma lambaları, Bagaj aydınlatması, Çeşitli devrelerin korunması için |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | AYDINLATICI CBS | 7,5 A | PCM (Bazı modeller) |
| 29 | İK YÖNETİCİSİ | 10 A | Uzun farlar (RH) |
| 30 | KAFA HL | 10 A | Uzun farlar (LH) |
| 31 | korna | 15 1 | korna çalmak |
| 32 | SUNROOF | 20 1 | Sunroof (Bazı modellerde) |
| 33 | Hırsız VB AYNA | 7,5 A | Hırsızlık önleme sistemi (Bazı modellerde) |
| 34 | SOL KAFA | 15 1 | Kısa huzme (RH), Manuel far ayarı (Bazı modellerde) |
| 35 | BAŞ LL | 15 1 | Kısa huzmeli farlar (LH) |
| 36 | BAR2’DEN | 15 1 | O2 ısıtıcı (Bazı modeller) |
| 37 | BARRE ENG | 15 1 | Hava akış sensörü, Motor k10trol sistemi |
| 38 | INJ | 20 1 | Enjektör (Bazı modeller), PCM (Bazı modeller) |
| 39 | ILLUMI | 10 A | Aydınlatma |
| 40 | SIRA | 10 A | Arka lambalar, park lambaları, plaka lambaları. Arka sis lambası (Bazı modellerde), Çeşitli devrelerin korunması için |
Yolcu bölmesi

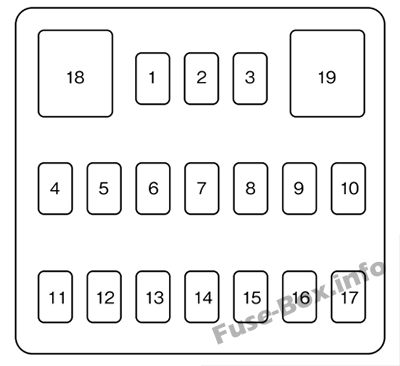

Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | S. ÇIKIŞ | 15 1 | Aksesuar soketi |
| 5 | BÜYÜK / L | 5 1 | AT vardiyası (Bazı modeller) |
| 6 | PURO | 15 1 | çakmak |
| 7 | AYNA | 7,5 A | Elektrikli dikiz aynası, Ses sistemi (Bazı modellerde) |
| 8 | AC | 10 A | Klima |
| 9 | F.WIP | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 10 | R.WIP | 15 1 | Arka cam sileceği ve yıkayıcı |
| 11 | FR | 5 1 | Ana röle (Bazı modellerde), PCM (Bazı modellerde) |
| 12 | METRE | 10 A | Alet kümesi. Otomatik far seviye ayarı (Bazı modellerde) |
| 13 | SAS | 10 A | Tamamlayıcı emniyet sistemleri |
| 14 | SÜRÜ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 15 | ABS/ASN | 5 1 | ABS, DSC (Bazı modeller) |
| 16 | EHPAS | 5 1 | Elektro-hidrolik hidrolik direksiy10 (Bazı modeller) |
| 17 | FR2 | 15 1 | – |
| 18 | P/W | 30 1 | Elektrikli camlar (Bazı modellerde) |
| 19 | P/W | 40 1 | – |
2007
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 30 1 | Fan |
| 2 | FAN | 30 1 | Fan |
| 3 | P.RÜZGÂR | 40 1 | – |
| 4 | IG ANAHTARI1 | 30 1 | – |
| 5 | ABS-V | 20 1 | karın kasları |
| 6 | ABS-P | 30 1 | karın kasları |
| 7 | IG ANAHTARI2 | 20 1 | Çeşitli devrelerin korunması için |
| 8 | ISI DEFROSTER | 20 1 | – |
| 9 | FAN | 40 1 | Fan motoru |
| 10 | GLOW IG ANAHTARI1 | 40 1 | Çeşitli devrelerin korunması için |
| 11 | BTN | 40 1 | Çeşitli devrelerin korunması için |
| 12 | IG ANAHTARI2 | 40 1 | – |
| 13 | P.SLAYT SOL KAPATMA | 20 1 | Kolay Kapatma (LH) (Bazı modellerde) |
| 14 | KAPATMA P.SLAYT SAĞ | 20 1 | Kolay Kapatma (RH) (Bazı modellerde) |
| 15 | EHPAS | 80 A | Elektro hidrolik direksiy10 |
| 16 | SİS | 15 1 | Ön sis farları (Bazı modellerde) |
| 17 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme |
| 18 | P.RÜZGAR H / TEMİZLEYİCİ | 20 1 | – |
| 19 | MAG | 10 A | Manyetik debriyaj |
| 20 | BOŞLUK | 25 1 | Arka cam buz çözücüsü |
| 21 | +B | 10 A | PCM |
| 22 | DUR | 10 A | Fren lambaları |
| 23 | YAKIT | 20 1 | Benzin pompası |
| 24 | RİSK | 10 A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 25 | ODA | 15 1 | Tavan ışıkları. Okuma lambaları, Bagaj aydınlatması, Çeşitli devrelerin korunması için |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | AYDINLATICI CBS | 7,5 A | – |
| 29 | İK YÖNETİCİSİ | 10 A | Uzun huzme (RH) |
| 30 | KAFA HL | 10 A | Uzun huzme (Sol) |
| 31 | korna | 15 1 | korna çalmak |
| 32 | SUNROOF | 20 1 | Sunroof (Bazı modellerde) |
| 33 | Hırsız VB AYNA | 7,5 A | PCM |
| 34 | SOL KAFA | 15 1 | Kısa huzmeli far (RH), Manuel far ayarı (Bazı modellerde) |
| 35 | BAŞ LL | 15 1 | Kısa huzme (LH) |
| 36 | BAR2’DEN | 15 1 | PCM |
| 37 | BARRE ENG | 15 1 | Hava akış sensörü, Motor k10trol sistemi |
| 38 | INJ | 20 1 | Enjektör |
| 39 | ILLUMI | 10 A | Aydınlatma |
| 40 | SIRA | 10 A | Stop lambaları, Park lambaları, Plaka lambaları, Çeşitli devrelerin korunması için |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | S. ÇIKIŞ | 15 1 | Aksesuar soketi |
| 5 | BÜYÜK / L | 5 1 | AT vardiyası (Bazı modeller) |
| 6 | PURO | 15 1 | Aksesuar soketi |
| 7 | AYNA | 7,5 A | Elektrikli dikiz aynası, Ses sistemi (Bazı modellerde) |
| 8 | AC | 10 A | Klima |
| 9 | F.WIP | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 10 | R.WIP | 15 1 | Arka cam sileceği ve yıkayıcı |
| 11 | FR | 5 1 | PCM |
| 12 | METRE | 10 A | Gösterge paneli |
| 13 | SAS | 10 A | Tamamlayıcı emniyet sistemleri |
| 14 | SÜRÜ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 15 | ABS/ASN | 5 1 | karın kasları |
| 16 | EHPAS | 5 1 | Elektro hidrolik direksiy10 |
| 17 | FR2 | 15 1 | O2 ısıtıcı |
| 18 | P/W | 30 1 | Elektrikli camlar |
| 19 | P/W | 40 1 | – |
2008, 2009, 2010
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2008, 2009, 2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 30 1 | Fan |
| 2 | FAN | 30 1 | Fan |
| 3 | P.WIND (Arka havalandırma sistemi olmadan) | 40 1 | Elektrikli camlar |
| 3 | FAN R. (Arka havalandırma sistemli) | 30 1 | Arka fan motoru |
| 4 | IG KEY1 INJ (Arka havalandırma sistemi olmadan) | 30 1 | Çeşitli devrelerin korunması için |
| 4 | IG KEY2 (Arka havalandırma sistemli) | 20 1 | – |
| 5 | ABS-V | 20 1 | karın kasları |
| 6 | ABS-P | 30 1 | karın kasları |
| 7 | IG KEY2 (Arka havalandırma sistemi olmadan) | 20 1 | – |
| 7 | IG KEY1 (Arka havalandırma sistemli) | 40 1 | Çeşitli devrelerin korunması için |
| 8 | TCM CAM ISITICI | 20 1 | – |
| 9 | BLOWER (Arka havalandırma sistemi olmadan) | 40 1 | Fan motoru |
| 9 | F.BLOWER (Arka havalandırma sistemli) | 20 1 | Ön fan motoru |
| 10 | GLOW IG KEYl (Arka havalandırma sistemi olmadan) | 40 1 | Çeşitli devrelerin korunması için |
| 10 | F.BLOWER (Arka havalandırma sistemli) | 20 1 | Ön fan motoru |
| 11 | BTN | 60 A | Çeşitli devrelerin korunması için |
| 12 | IG ANAHTARI2 | 40 1 | – |
| 13 | P.SLAYT SOL KAPATMA | 20 1 | Kolay kapatma (Bazı modellerde) |
| 14 | KAPATMA P.SLAYT SAĞ | 20 1 | Kolay kapatma (Bazı modellerde) |
| 15 | EHPAS | 80 A | Elektro hidrolik direksiy10 |
| 16 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 17 | D.KİLİT | 20 1 | Elektrikli kapı kilitleme |
| 18 | P.RÜZGAR H / TEMİZLEYİCİ | 20 1 | Elektrikli camlar |
| 19 | VB | 10 A | Gaz kelebeği konum sensörü |
| 20 | BOŞLUK | 25 1 | Arka cam buz çözücüsü |
| 21 | +B | 10 A | PCM |
| 22 | DUR | 10 A | Fren lambaları |
| 23 | YAKIT | 20 1 | Benzin pompası |
| 24 | RİSK | 10 A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 25 | ODA | 15 1 | Tavan lambaları, Okuma lambaları, Bagaj aydınlatması, Çeşitli devrelerin korunması için |
| 26 | – | – | – |
| 27 | MAG | 10 A | Manyetik debriyaj |
| 28 | GLOW SIC (Arka havalandırma sistemi olmadan) | 7,5 A | – |
| 28 | – (Arka havalandırma sistemli) | – | – |
| 29 | İK YÖNETİCİSİ | 10 A | Uzun huzme (RH) |
| 30 | KAFA HL | 10 A | Uzun huzme (Sol) |
| 31 | korna | 15 1 | korna çalmak |
| 32 | SUNROOF | 20 1 | Sunroof (Bazı modellerde) |
| 33 | HIRSIZLIĞA KARŞI AYNA (Arka havalandırma sistemi olmadan) | 7,5 A | Hırsızlık önleme sistemi (Bazı modellerde) |
| 33 | – | – | – |
| 34 | SOL KAFA | 15 1 | Kısa huzmeli far (RH), Manuel far ayarı (Bazı modellerde) |
| 35 | BAŞ LL | 15 1 | Kısa huzme (LH) |
| 36 | BAR2’DEN | 15 1 | O2 ısıtıcı |
| 37 | BARRE ENG | 15 1 | Hava akış sensörü, Motor k10trol sistemi |
| 38 | INJ ENG BA | 20 1 | Enjektör |
| 39 | ILLUMI | 10 A | Aydınlatma |
| 40 | SIRA | 10 A | Stop lambaları, Park lambaları, Plaka lambaları, Çeşitli devrelerin korunması için |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2008, 2009, 2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 2 | – | – | – |
| 3 | FR3 | 20 1 | K10tak anahtarı |
| 4 | S. ÇIKIŞ | 15 1 | Aksesuar soketi |
| 5 | BÜYÜK / L | 5 1 | AT vardiyası (Bazı modeller) |
| 6 | PURO | 15 1 | çakmak |
| 7 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası. Ses sistemi (Bazı modeller) |
| 8 | AC | 10 A | Klima |
| 9 | F.WIP | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 10 | R.WIP | 15 1 | Arka cam sileceği ve yıkayıcı |
| 11 | FR | 5 1 | Ana röle |
| 12 | METRE | 10 A | Gösterge paneli |
| 13 | SAS | 10 A | Tamamlayıcı emniyet sistemleri |
| 14 | SÜRÜ | 15 1 | Isıtmalı koltuk (Bazı modellerde) |
| 15 | ABS/ASN | 5 1 | karın kasları |
| 16 | EHPAS | 5 1 | Elektro hidrolik direksiy10 |
| 17 | FR2 | 15 1 | – |
| 18 | P/W | 30 1 | Elektrikli camlar |
| 19 | P/W | – | – |
