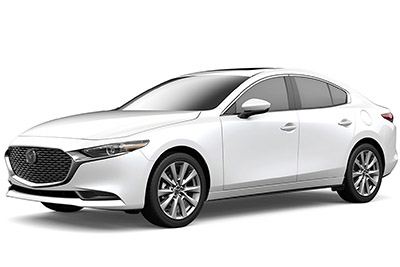

Bu yazıda 2019’dan günümüze kadar mevcut olan dördüncü nesil Mazda 3’ü (BP) ele alıyoruz. Burada
İçindekiler
Mazda3 2019-2020 Sigorta Düzeni…
Yolcu bölmesindeki sigorta kutusu

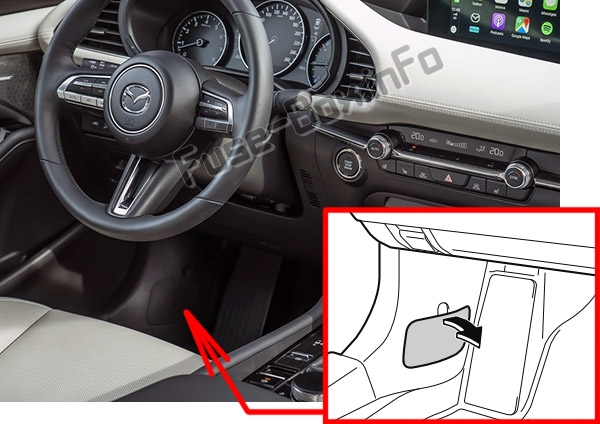

Sigorta kutusu konumu
Aracın sol tarafında, kaputun arkasında bulunur.

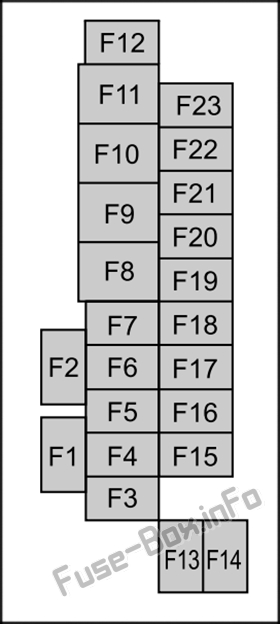

Sigorta kutusunun şeması
Yolcu bölmesindeki sigorta yerleşimi (2019, 2020)
| Numara. | amper | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| F3 | – | Kullanılmamış |
| F4 | 15 1 | Elektrikli kapı kilitleri (sürücü) |
| F5 | 15 1 | Elektrikli kapı kilitleme (Yolcu) |
| F6 | – | Kullanılmamış |
| F7 | – | Kullanılmamış |
| F8 | – | Kullanılmamış |
| F9 | 30 1 | Elektrikli camlar (sürücü) |
| F10 | 30 1 | Elektrikli camlar (Yolcu) |
| F11 | 30 1 | Elektrikli koltuk (sürücü) (Bazı modellerde) |
| F12 | – | Kullanılmamış |
| F13 | 15 1 | ses |
| F14 | – | Kullanılmamış |
| F15 | 15 1 | Arka kapı kilidi |
| F 16 | 15 1 | Aydınlatma |
| F17 | 10 A | Fren lambaları |
| F18 | 10 A | Arka lambalar |
| F19 | 10 A | Arka dönüş sinyalleri |
| F20 | 10 A | Arka lambalar |
| F21 | 10 A | Arka lambalar |
| F22 | 7,5 A | Elektrikli direksiy10 kilidi (Bazı modellerde) |
| F23 | – | Kullanılmamış |
Motor bölmesindeki sigorta kutusu

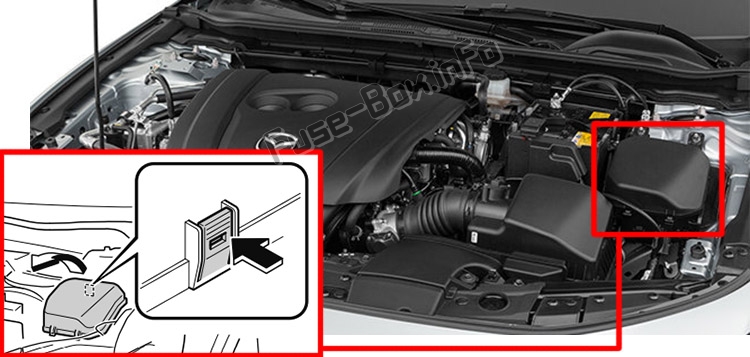

Sigorta kutusu konumu

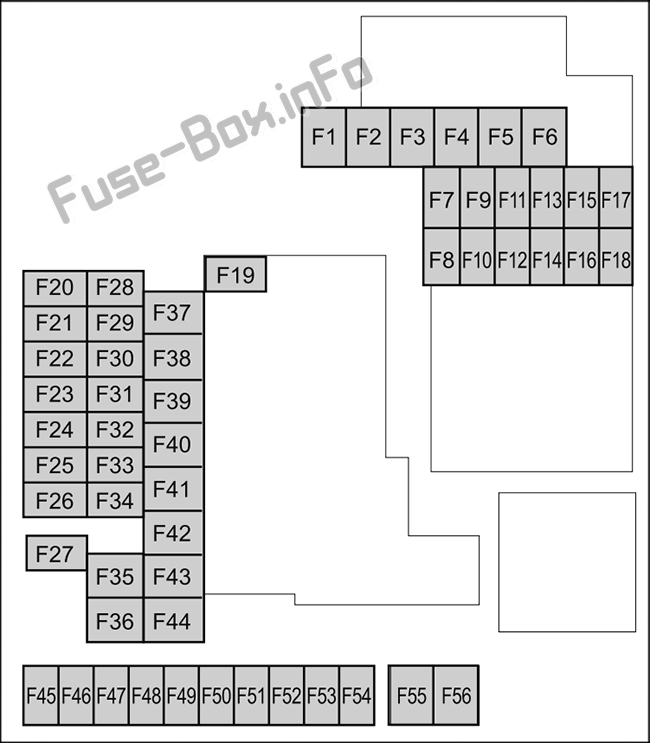

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi (2019, 2020)
| Numara. | amper | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 20 1 | Silecek buz çözücü (Bazı modeller) |
| F3 | 30 1 | Motor k10trol sistemi |
| F3 | 20 1 | Kullanılmamış |
| F4 | 20 1 | S-VT |
| F5 | 40 1 | Motor k10trol sistemi |
| F6 | 20 1 | Kullanılmamış |
| F7 | 15 1 | Kullanılmamış |
| F7 | 20 1 | Benzin pompası |
| F8 | 15 1 | Motor k10trol sistemi |
| F9 | 15 1 | Şanzıman k10trol sistemi (Bazı modeller) |
| F10 | 15 1 | Motor k10trol sistemi |
| F11 | 7,5 A | Klima |
| F12 | 15 1 | Motor k10trol sistemi |
| F13 | 15 1 | Kullanılmamış |
| F14 | 20 1 | Isıtmalı ön koltuk (Bazı modellerde) |
| F15 | 20 1 | Kullanılmamış |
| F 16 | 15 1 | Çeşitli devrelerin korunması için |
| F17 | – | Kullanılmamış |
| F18 | 15 1 | yan yakalamalar |
| F19 | 60 A | Hidrolik direksiy10 sistemi |
| F20 | 15 1 | Fare (LH) 1 |
| F21 | 15 1 | Far (sağ) 1 |
| F22 | 15 1 | Çeşitli devrelerin korunması için |
| F23 | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| F24 | 15 1 | Fare (LH) 2 |
| F25 | 15 1 | Far (sağ) 2 |
| F26 | 7,5 A | Gemide teşhis |
| F27 | 25 1 | Çeşitli devrelerin korunması için |
| F28 | 25 1 | Çeşitli devrelerin korunması için |
| F29 | 15 1 | Ön cam yıkayıcı |
| F30 | 15 1 | yan yakalamalar |
| F31 | 15 1 | korna çalmak |
| F32 | – | Kullanılmamış |
| F33 | – | Kullanılmamış |
| F34 | – | Kullanılmamış |
| F35 | 50A | ABS, dinamik stabilite k10trol sistemi |
| F36 | – | Kullanılmamış |
| F37 | 40 1 | Arka cam buğu çözücü |
| F38 | 50 A | Çeşitli devrelerin korunması için |
| F39 | – | Kullanılmamış |
| F40 | 40 1 | Klima |
| F41 | – | Kullanılmamış |
| F42 | 20 1 | Ön cam silecekleri |
| F43 | 30 1 | Fan |
| F44 | 30 1 | Çeşitli devrelerin korunması için |
| F45 | 10 A | Motor k10trol sistemi |
| F46 | 15 1 | ses |
| F47 | 15 1 | Çeşitli devrelerin korunması için |
| F48 | 7,5 A | şişme çanta |
| F49 | 15 1 | Gösterge paneli |
| F50 | 15 1 | Oda lambası |
| F51 | 25 1 | Ses sistemi |
| F52 | 10 A | Sunroof (Bazı modellerde) |
| F53 | 15 1 | Motor k10trol sistemi |
| F54 | 15 1 | i-ACTIVSENSE |
| F55 | 50 A | Kullanılmamış |
| F56 | 50 A | Kullanılmamış |
