Bu yazıda 2014’ten 2018’e kadar üretilen üçüncü nesil Mazda 3’ü (BM, BN) ele alıyoruz. Burada
Mazda3 2014-2018 sigorta düzeni
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa öncelikle aracın sol tarafındaki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.

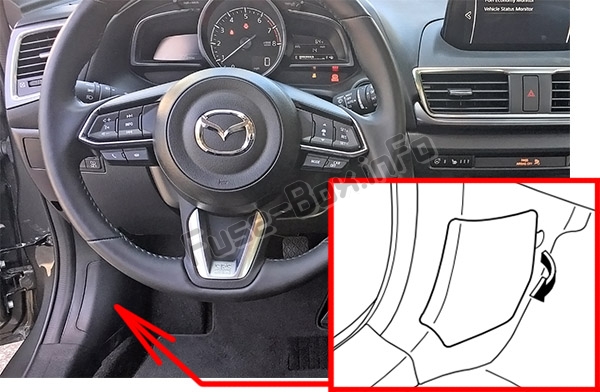

Yolcu bölmesi
Sigorta kutusu aracın sol tarafında, kapının yanında bulunur.

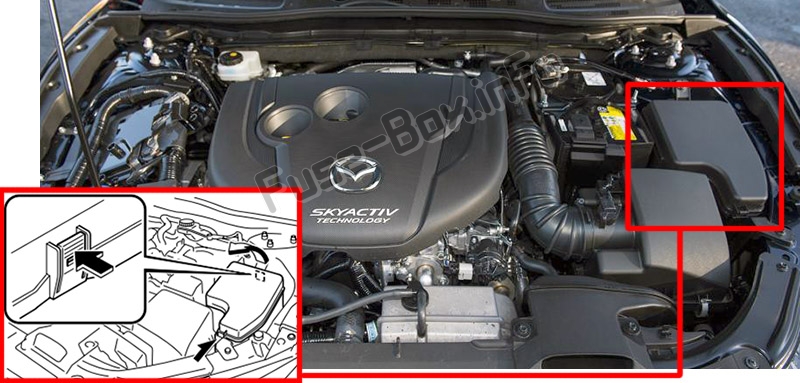

Makine bölümü
Sigorta kutusu şemaları
2014
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 2 | H/L YÜKSEK | 20 1 | Uzun huzmeli farlar (Bazı modeller) |
| 3 | H / TEMİZ | 20 1 | – |
| 4 | DUR | 10 A | Fren lambaları |
| 5 | ODA | 15 1 | tavan lambası |
| 6 | +B | 7,5 A | Motor k10trol sistemi |
| 7 | SICAK YAKIT | – | – |
| 8 | RİSK | 25 1 | Tehlike uyarı ışıkları, Flaşörler |
| 9 | ABS/DSCS | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 10 | METRE2 | – | – |
| 11 | SES2 | 7,5 A | Ses sistemi |
| 12 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 13 | SES1 | 15 1 | Ses sistemi |
| 14 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| 15 | HID R DRL | 15 1 | Far (Sağ) (Xen10 fusi10 farlarla), Gündüz sürüş farları (Bazı modellerde) |
| 16 | POMPA İÇİN | – | – |
| 17 | korna | 15 1 | korna çalmak |
| 18 | SIRA | 15 1 | Arka lambalar, Plaka lambaları, Park lambaları, Ön yan işaret lambaları |
| 19 | – | – | – |
| 20 | İLE | 15 1 | Transaks k10trol sistemi |
| 21 | SİLECEK R. | 15 1 | Arka cam sileceği (Bazı modellerde) |
| 22 | AC | 7,5 A | Klima |
| 23 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 24 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 25 | MOTOR1 | 15 1 | Motor k10trol sistemi |
| 26 | AYDINLATICI CBS | – | – |
| 27 | EVVT | 20 1 | Motor k10trol sistemi |
| 28 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 29 | DC DC REG | – | – |
| 30 | – | – | – |
| 31 | FAN EKLE | – | – |
| 32 | P.PENCERE1 | 30 1 | Elektrikli camlar |
| 33 | H / G BAS R | 15 1 | Kısa huzme (RH) (Halojen farlarla) |
| 34 | H / L ALT L GİZLİ L | 15 1 | Far (Sol) (Xen10 füzy10 farlarla), Kısa huzme (Sol) (Halojen farlarla) |
| 35 | SAYAÇ1 | 10 A | Gösterge paneli |
| 36 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 37 | – | – | – |
| 38 | FAN | – | – |
| 39 | DC DC DE | – | – |
| 40 | SRS1 | 7,5 A | şişme çanta |
| 41 | MOTOR. IG1 | 15 1 | Motor k10trol sistemi |
| 42 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 43 | – | – | – |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.SEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 3 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 4 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 5 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 6 | SRS2 / HARİÇ | 15 1 | Koltuk ağırlığı sensörü (Bazı modellerde) |
| 7 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 8 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 9 | ÇIKIŞ R.1 | – | – |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 12 | IND’DE | 7,5 A | AT vites göstergesi (Bazı modellerde) |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
2015, 2016
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2015, 2016)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 2 | H/LH1 | 20 1 | Uzun huzme (Halojen farlarla) |
| 3 | H / TEMİZ | 20 1 | – |
| 4 | DUR | 10 A | Fren lambaları |
| 5 | ODA | 15 1 | tavan lambası |
| 6 | +B | 7,5 A | Motor k10trol sistemi |
| 7 | SICAK YAKIT | 15 1 | – |
| 8 | RİSK | 25 1 | Tehlike uyarı ışıkları, Flaşörler |
| 9 | ABS/DSCS | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 10 | METRE2 | 7,5 A | – |
| 11 | AUDI02 | 7,5 A | Ses sistemi |
| 12 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 13 | SES1 | 15 1 | Ses sistemi |
| 14 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| 15 | HID R DRL | 15 1 | Far (Sağ) (Xen10 fusi10 farlarla), Gündüz sürüş farları (Bazı modellerde) |
| 16 | POMPA İÇİN | 15 1 | – |
| 17 | korna | 15 1 | korna çalmak |
| 18 | SIRA | 15 1 | Arka lambalar, plaka lambaları, park lambaları. Ön yan işaret lambaları |
| 19 | GNC | 15 1 | – |
| 20 | İLE | 15 1 | Transaks k10trol sistemi |
| 21 | SİLECEK | 15 1 | Arka cam sileceği (Bazı modellerde) |
| 22 | AC | 7,5 A | Klima |
| 23 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 24 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 25 | MOTOR1 | 15 1 | Motor k10trol sistemi |
| 26 | AYDINLATICI CBS | 5 1 | – |
| 27 | EVVT | 20 1 | Motor k10trol sistemi |
| 28 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 29 | DCDC REG | 30 1 | – |
| 30 | YAKIT POMPASI2 | 30 1 | – |
| 31 | FAN EKLE | 40 1 | – |
| 32 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 33 | H / G BAS R | 15 1 | Kısa huzme (RH) (Halojen farlarla) |
| 34 | H / L ALT L GİZLİ L | 15 1 | Far (Sol) (Xen10 füzy10 farlarla), Kısa huzme (Sol) (Halojen farlarla) |
| 35 | SAYAÇ1 | 10 A | Gösterge paneli |
| 36 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 37 | LPG | 30 1 | – |
| 38 | FAN | 40 1 | – |
| 39 | DCDC DE | 40 1 | – |
| 40 | SRS1 | 7,5 A | şişme çanta |
| 41 | MOTOR. IG1 | 15 1 | Motor k10trol sistemi |
| 42 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 43 | – | – | – |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2015, 2016)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.PENCERE3 PSEAT D |
30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 3 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 4 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 5 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 6 | SRS2 / HARİÇ | 15 1 | Koltuk ağırlık sensörü |
| 7 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 8 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
| 9 | ÇIKIŞ R.1 | 15 1 | – |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 12 | ABS IG EKLENDİ | 7,5 A | AT değişim göstergesi (Bazı modeller) |
| 13 | SRS1 | 7,5 A | – |
| 14 | SAYAÇ1 | 10 A | – |
| 15 | C / U IG1 | 15 1 | – |
2017, 2018
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 2 | H/L YÜKSEK | 20 1 | Uzun huzme (Halojen farlarla) |
| 3 | H / TEMİZ | 20 1 | – |
| 4 | DUR | 10 A | Fren lambaları |
| 5 | ODA | 15 1 | tavan lambası |
| 6 | +B | 7,5 A | Motor k10trol sistemi |
| 7 | SICAK YAKIT | 15 1 | – |
| 8 | RİSK | 25 1 | Tehlike uyarı ışıkları, Flaşörler |
| 9 | ABS/DSCS | 30 1 | ABS, dinamik stabilite k10trol sistemi |
| 10 | METRE2 | 7,5 A | – |
| 11 | SES2 | 7,5 A | Ses sistemi |
| 12 | BOŞ | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 13 | SES1 | 15 1 | Ses sistemi |
| 14 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| 15 | HID R DRL | 15 1 | Far (Sağ) (LED farlarla), Gündüz sürüş farları (Bazı modellerde) |
| 16 | POMPA İÇİN | 15 1 | – |
| 17 | korna | 15 1 | korna çalmak |
| 18 | SIRA | 15 1 | Arka lambalar, Plaka lambaları, Park lambaları, Ön yan işaret lambaları |
| 19 | ISITMA ST | 15 1 | Isıtmalı direksiy10 simidi (Bazı modeller) |
| 20 | İLE | 15 1 | Transaks k10trol sistemi |
| 21 | SİLECEK | 15 1 | Arka cam sileceği (Bazı modellerde) |
| 22 | AC | 7,5 A | Klima |
| 23 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 24 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 25 | MOTOR1 | 15 1 | Motor k10trol sistemi |
| 26 | AYDINLATICI CBS | 5 1 | – |
| 27 | EVVT | 20 1 | Motor k10trol sistemi |
| 28 | SİLECEK | 20 1 | Ön cam sileceği ve yıkayıcı |
| 29 | DC DC REG | 30 1 | – |
| 30 | EPBL YAKIT.P2 | 30 1 | Elektrikli park freni (LH) (Bazı modeller) |
| 31 | FAN EKLE | 40 1 | – |
| 32 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 33 | H / G BAS R | 15 1 | Kısa huzme (RH) (Halojen farlarla) |
| 34 | H / L ALT L GİZLİ L | 15 1 | Far (Sol) (LED farlarla), Kısa huzme (Sol) (Halojen farlarla) |
| 35 | SAYAÇ1 | 10 A | Gösterge paneli |
| 36 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| 37 | EPBR LPG | 30 1 | Elektrikli park freni (RH) (Bazı modeller) |
| 38 | YAKIT.P3 FANI | 40 1 | – |
| 39 | DCDC DE | 40 1 | – |
| 40 | SRS1 | 7,5 A | şişme çanta |
| 41 | MOTOR. IG1 | 15 1 | Motor k10trol sistemi |
| 42 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 43 | MÈTRE3 | 10 A | – |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | P.PENCERE3 PEAT D | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 2 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 3 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 4 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 5 | ÇIKIŞ R.3 | 15 1 | yan yakalamalar |
| 6 | SRS2 / HARİÇ | 15 1 | Koltuk ağırlık sensörü |
| 7 | SUNROOF | 10 A | Sunroof (Bazı modellerde) |
| 8 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
| 9 | ÇIKIŞ R.1 | 15 1 | – |
| 10 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 11 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 12 | ABS IG EKLENDİ | 7,5 A | AT değişim göstergesi (Bazı modeller) |
| 13 | SRS1 | 7,5 A | – |
| 14 | SAYAÇ1 | 10 A | – |
| 15 | C / U IG1 | 15 1 | – |
