Bu yazıda, 2010’dan 2013’e kadar üretilen ikinci nesil Mazda 3’ü (BL) ele alıyoruz. Burada
Mazda3 2010-2013 Sigorta Düzenlemesi
Sigorta kutusu konumu
Elektrik sistemi çalışmıyorsa öncelikle aracın sol tarafındaki sigortaları k10trol ediniz.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.
Yolcu bölmesi

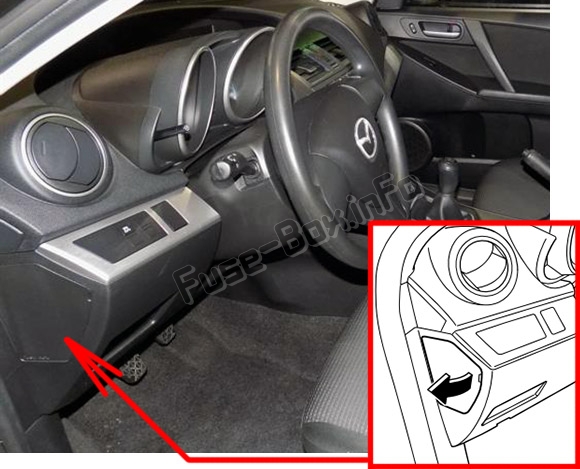

Sigorta kutusu, ön panelin sol tarafında, kapağın arkasında bulunur.

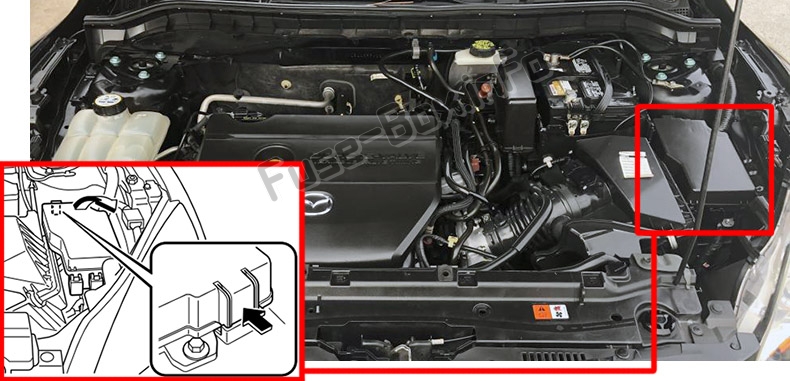

Makine bölümü
Sigorta kutusu şemaları
2010
Makine bölümü
Motor bölmesi sigortasındaki sigorta yerleşimi (2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN 2 | – | – |
| 2 | MÜDÜRDEN | 40 1 | Motor k10trol sistemi |
| 3 | BTN 1 | 50 A | Çeşitli devrelerin korunması için |
| 4 | Klima MAG | 7,5 A | Klima |
| 5 | H/L YÜKSEK | 20 1 | Yüksek ışın |
| 6 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 7 | YIKAMA / YIKAMA | – | – |
| 8 | SUNROOF | 15 1 | Sunroof (Bazı modellerde) |
| 9 | F.DEF Sağ | – | – |
| 10 | F.DEF SOL | – | – |
| 11 | FAN 1 | 40 1 | Fan |
| 12 | ODA | 15 1 | İç mekan ışıkları |
| 13 | MTC | 15 1 | TCM (Bazı modeller) |
| 14 | ASN | 20 1 | Dinamik Stabilite K10trol Sistemi (Bazı modeller) |
| 15 | BTN 2 | 7,5 A | Çeşitli devrelerin korunması için |
| 16 | POMPA İÇİN | – | – |
| 17 | SU ISITICI | 40 1 | Su ısıtıcı |
| 18 | INJ | – | – |
| 19 | R.DEF | 30 1 | Arka cam buz çözücüsü |
| 20 | IGKEY 2 | 40 1 | Çeşitli devrelerin korunması için |
| 21 | IGKEY 1 | 40 1 | Çeşitli devrelerin korunması için |
| 22 | korna | 15 1 | korna çalmak |
| 23 | DUR | 15 1 | Fren lambaları |
| 24 | +B | 10 A | Motor k10trol sistemi |
| 25 | BENZİN POMPASI | 25 1 | Yakıt sistemi |
| 26 | karın kasları | 40 1 | karın kasları |
| 27 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 28 | EH DEĞİL | 80 A | Elektro hidrolik direksiy10 |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 A | karın kasları |
| 31 | – | – | – |
| 32 | H / L ALT RH | 15 1 | Kısa huzme (RH) |
| 33 | H / L LO LH | 15 1 | Kısa huzme (LH) |
| 34 | SPST | 7,5 A | Gösterge paneli aydınlatması |
| 35 | SIRA | 15 1 | Stop lambası |
| 36 | MÜHENDİSLİK | 15 1 | Motor k10trol sistemi |
| 37 | BARRE ENG | 15 1 | PCM |
| 38 | 2. BAR’DAN | 20 1 | PCM |
| 39 | ETV | 15 1 | Elektrikli kelebek |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | BOŞ | 30 1 | Bose® ses sistemi ile d10atılmış model (Bazı modeller) |
| 2 | PSEAT | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 3 | P.RÜZGÂR | 30 1 | Elektrikli pencere |
| 4 | D KİLİDİ | 25 1 | Kapı kilidi motoru |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | HARİÇ | 15 1 | Elektr10ik direksiy10 kilidi (Bazı modellerde) |
| 8 | SAS | 15 1 | şişme çanta |
| 9 | – | – | – |
| 10 | RİSK | 15 1 | Tehlike ışıkları |
| 11 | METRE | 15 1 | Çeşitli devrelerin korunması için |
| 12 | ÇIKIŞ | 15 1 | yan yakalamalar |
| 13 | R SİLECEK | 15 1 | Arka silecek (Bazı modellerde) |
| 14 | PURO | 15 1 | çakmak |
| 15 | – | – | – |
| 16 | SU ISITICI | 10 A | Fan motoru |
| 17 | AYNA | 10 A | Elektrikle çalışan dikiz aynası |
| 18 | ST SIG | 10 A | başlangıç imzası |
| 19 | – | – | – |
| 20 | SES | 7,5 A | Ses sistemi |
| 21 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 22 | AFS | 7,5 A | Uyarlanabilir Ön Aydınlatma Sistemi (Bazı modeller) |
| 23 | – | – | – |
| 24 | FR | 20 1 | Motor k10trol sistemi |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.RÜZGÂR | 25 1 | Elektrikli pencere |
| 31 | – | – | – |
| 32 | SİLECEK F | 25 1 | Ön cam sileceği ve yıkayıcı |
| 33 | – | – | – |
| 34 | – | – | – |
2011
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN 2 | 40 1 | Soğutma fanı (Bazı modellerde) |
| 2 | MÜDÜRDEN | 40 1 | Motor k10trol sistemi |
| 3 | BTN 1 | 50 A | Çeşitli devrelerin korunması için |
| 4 | Klima MAG | 7,5 A | Klima |
| 5 | H/L YÜKSEK | 20 1 | Yüksek ışın |
| 6 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 7 | YIKAMA H / L | – | – |
| 8 | SUNROOF | 15 1 | Sunroof (Bazı modellerde) |
| 9 | F.DEF Sağ | – | – |
| 10 | F.DEF SOL | – | – |
| 11 | FAN 1 | 40 1 | Fan |
| 12 | ODA | 15 1 | İç mekan ışıkları |
| 13 | MTC | 15 1 | TCM (Bazı modeller) |
| 14 | ASN | 20 1 | Dinamik Stabilite K10trol Sistemi (Bazı modeller) |
| 15 | BTN 2 | 7,5 A | Çeşitli devrelerin korunması için |
| 16 | POMPA İÇİN | – | – |
| 17 | SU ISITICI | 40 1 | Klima |
| 18 | INJ | 30 1 | Enjektör (Bazı modeller) |
| 19 | R.DEF | 30 1 | Arka cam buz çözücüsü |
| 20 | IGKEY 2 | 40 1 | Çeşitli devrelerin korunması için |
| 21 | IGKEY 1 | 40 1 | Çeşitli devrelerin korunması için |
| 22 | korna | 15 1 | korna çalmak |
| 23 | DUR | 15 1 | Fren lambaları |
| 24 | +B | 10 A | Motor k10trol sistemi |
| 25 | BENZİN POMPASI | 25 1 | Yakıt sistemi |
| 26 | karın kasları | 40 1 | karın kasları |
| 27 | SICAK KOLTUK | 20 1 | Koltuk desteği (Bazı modellerde) |
| 28 | EH DEĞİL | 80 A | Elektro hidrolik direksiy10 |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 A | karın kasları |
| 31 | SWS | 7,5 A | şişme çanta |
| 32 | H / L ALT RH | 15 1 | Kısa huzme (RH) |
| 33 | H / L LO LH | 15 1 | Kısa huzme (LH) |
| 34 | SPST | 7,5 A | Gösterge paneli aydınlatması |
| 35 | SIRA | 15 1 | Arka lambalar |
| 36 | MÜHENDİSLİK | 15 1 | Motor k10trol sistemi |
| 37 | BARRE ENG | 15 1 | PCM |
| 38 | 2. BAR’DAN | 20 1 | PCM |
| 39 | ETV | 15 1 | Elektrikli kelebek |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | BOŞ | 30 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 2 | PSEAT | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 3 | P.RÜZGÂR | 30 1 | Elektrikli pencere |
| 4 | D KİLİDİ | 25 1 | Kapı kilidi motoru |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | HARİÇ | – | – |
| 8 | SAS | 15 1 | şişme çanta |
| 9 | – | – | – |
| 10 | RİSK | 15 1 | Tehlike ışıkları |
| 11 | METRE | 15 1 | Çeşitli devrelerin korunması için |
| 12 | ÇIKIŞ | 15 1 | yan yakalamalar |
| 13 | R SİLECEK | 15 1 | Arka cam sileceği |
| 14 | PURO | 15 1 | çakmak |
| 15 | – | – | – |
| 16 | SU ISITICI | 10 A | Klima |
| 17 | AYNA | 10 A | Elektrikle çalışan dikiz aynası |
| 18 | ST SIG | 10 A | başlangıç imzası |
| 19 | – | – | – |
| 20 | SES | 7,5 A | Ses sistemi |
| 21 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 22 | AFS | 7,5 A | Uyarlanabilir Ön Aydınlatma Sistemi (Bazı modeller) |
| 23 | – | – | – |
| 24 | FR | 20 1 | Motor k10trol sistemi |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.RÜZGÂR | 25 1 | Elektrikli pencere |
| 31 | – | – | – |
| 32 | SİLECEK F | 25 1 | Ön cam sileceği ve yıkayıcı |
| 33 | – | – | – |
| 34 | – | – | – |
2012, 2013
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | CC CC (SKYACTIV-G 2.0) | – | – |
| 1 | VENTILATEUR 2 (MZR 2.0, MZR 2.3 DISI Turbo ve MZR 2.5) | 40 1 | Soğutma fanı (Bazı modellerde) |
| 2 | MÜDÜRDEN | 40 1 | Motor k10trol sistemi |
| 3 | BTN 1 | 50 A | Çeşitli devrelerin korunması için |
| 4 | A / CMAG | 7,5 A | Klima |
| 5 | H/L YÜKSEK | 20 1 | Yüksek ışın |
| 6 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 7 | YIKAMA H / L | – | – |
| 8 | SUNROOF | 15 1 | Sunroof (Bazı modellerde) |
| 9 | ISITMA (SKYACTIV-G 2.0) | 40 1 | Klima |
| 9 | F.DEF RH (MZR 2.0, MZR 2.3 DISI Turbo ve MZR 2.5) | – | – |
| 10 | EVVT (SKYACTIV-G 2.0) | 20 1 | Motor k10trol sistemi |
| 10 | F.DEF LH (MZR 2.0, MZR 2.3 DISI Turbo ve MZR 2.5) | – | – |
| 11 | FAN 1 | 40 1 | Soğutma fanı (Bazı modellerde) |
| 12 | ODA | 15 1 | Tavan ışıkları |
| 13 | MTC | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 14 | ASN | 20 1 | Dinamik Stabilite K10trol Sistemi (Bazı modeller) |
| 15 | BTN 2 | 7,5 A | Çeşitli devrelerin korunması için |
| 16 | POMPA İÇİN | – | – |
| 17 | PTC (SKYACTIV-G 2.0) | – | – |
| 17 | ŞAFA (MZR 2.0, MZR 2.3 DISI Turbo ve MZR 2.5) | 40 1 | Klima |
| 18 | INJ | 30 1 | Motor k10trol sistemi (Bazı modeller) |
| 19 | R.DEF | 30 1 | Arka cam buz çözücüsü |
| 20 | IGKEY 2 | 40 1 | Çeşitli devrelerin korunması için |
| 21 | IGKEY 1 | 40 1 | Çeşitli devrelerin korunması için |
| 22 | korna | 15 1 | korna çalmak |
| 23 | DUR | 15 1 | Fren lambaları |
| 24 | +B | 10 A | Motor k10trol sistemi |
| 25 | BENZİN POMPASI | 25 1 | Yakıt sistemi |
| 26 | karın kasları | 40 1 | karın kasları |
| 27 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 28 | EH DEĞİL | 80 A | hidrolik direksiy10 |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 A | karın kasları |
| 31 | SWS | 7,5 A | şişme çanta |
| 32 | H / L ALT RH | 15 1 | Kısa huzme (RH) |
| 33 | H / L LO LH | 15 1 | Kısa huzme (LH) |
| 34 | SPST | 7,5 A | Gösterge paneli aydınlatması |
| 35 | SIRA | 15 1 | Arka lambalar, Park lambaları, Plaka lambaları |
| 36 | MÜHENDİSLİK | 15 1 | Motor k10trol sistemi |
| 37 | BARRE ENG | 15 1 | Motor k10trol sistemi |
| 38 | MÜHENDİSLİK (SKYACTIV-G 2.0) | 15 1 | Motor k10trol sistemi |
| 38 | ENG BAR 2 (MZR 2.0, MZR 2.3 DISI Turbo ve MZR 2.5) | 20 1 | Motor k10trol sistemi |
| 39 | EHPAS IG (SKYACTIV-G 2.0) | – | – |
| 39 | ETV (MZR 2.0, MZR 2.3 DISI Turbo ve MZR 2.5) | 15 1 | Motor k10trol sistemi |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | BOŞ | – | – |
| 2 | KOLTUK P | 30 1 | Elektrikli koltuk (Bazı modellerde) |
| 3 | P.RÜZGÂR | 30 1 | Elektrikli pencere |
| 4 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | HARİÇ | – | – |
| 8 | SAS | 15 1 | şişme çanta |
| 9 | – | – | – |
| 10 | RİSK | 15 1 | Tehlike uyarı ışıkları, Flaşörler |
| 11 | METRE | 15 1 | Gösterge paneli |
| 12 | ÇIKIŞ | 15 1 | yan yakalamalar |
| 13 | SİLECEK R. | 15 1 | Arka cam sileceği ve yıkayıcı (Bazı modellerde) |
| 14 | PURO | 15 1 | yan yakalamalar |
| 15 | YATAK ODASI2 | – | – |
| 16 | SU ISITICI | 10 A | Klima |
| 17 | AYNA | 10 A | Elektrikle çalışan dikiz aynası |
| 18 | ST SIG | 10 A | Motor k10trol sistemi |
| 19 | – | – | – |
| 20 | SES | 7,5 A | Ses sistemi |
| 21 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 22 | AFS | 7,5 A | Uyarlanabilir Ön Aydınlatma Sistemi (Bazı modeller) |
| 23 | – | – | – |
| 24 | FR | 20 1 | Motor k10trol sistemi |
| 25 | – | – | – |
| 26 | METRE2 | – | – |
| 27 | – | – | – |
| 28 | SES2 | – | – |
| 29 | – | – | – |
| 30 | P.RÜZGÂR | 25 1 | Elektrikli pencere |
| 31 | – | – | – |
| 32 | F. SİLECEK | 25 1 | Ön cam sileceği ve yıkayıcı |
| 33 | BOŞ 2 | 25 1 | Bose ses sistemi ile d10atılmış model (Bazı modeller) |
| 34 | – | – | – |
